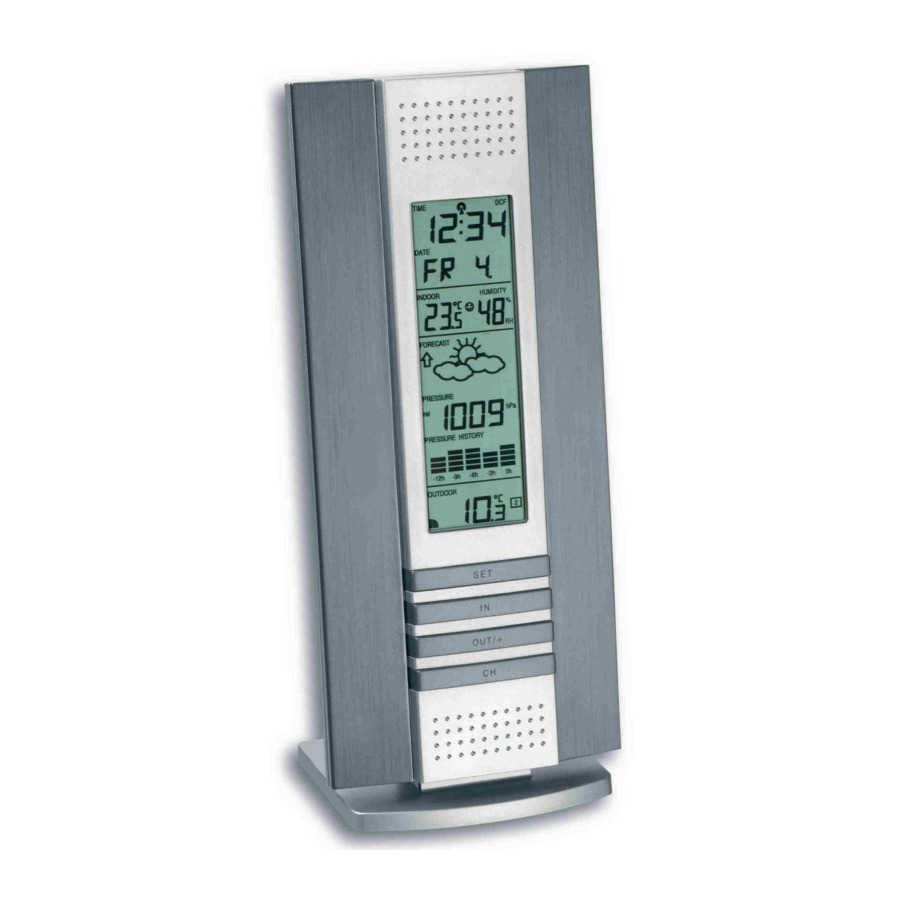

TFA 35.1044 - Ауа райы станциясының нұсқаулығы

КІРІСПЕ

Бұл заманауи ауа райы станциясы инновациялық дизайн мен сапалы инженерияның үлгісі болып табылады. Радио арқылы басқарылатын уақыт, күн, күнтізбе, үй ішіндегі және сыртқы температура, үй ішіндегі салыстырмалы ылғалдылық және ауа қысымының тарихы туралы ақпаратты ұсынады. Бұл құрылғы сізге ағымдағы және болашақ ауа райы жағдайлары туралы болжам жасауға мүмкіндік береді. Бұл өнімнің жұмысы қарапайым және түсінікті. Осы пайдалану нұсқаулығын оқу арқылы пайдаланушы ауа райы станциясы туралы жақсырақ түсінікке ие болады, сонымен қатар оның барлық мүмкіндіктерінен оңтайлы пайда алады.

МҮМКІНДІКТЕРІ

Ауа райы станциясы

• DCF радио арқылы басқарылатын уақыт, қолмен орнату опциясымен
• Уақытты қабылдауды ҚОСУ/ӨШІРУ (пайдаланушы таңдайды)
• 12/24 сағаттық уақыт көрсеткіші
• Уақыт белдеуінің опциясы ±12 сағат
• Апта күні және күнтізбе көрсеткіші (жыл мен ай тек орнату режимінде)
• Ауа райын болжау, ауа райының өзгеру тенденциясының индикаторымен
• Үй ішіндегі жайлылық индикаторы
• Температураны ºC/ºF градуспен көрсету
• Үй ішіндегі және сыртқы температураны MIN/MAX жазбаларымен және қабылдау уақытымен көрсету
• Үй ішіндегі ылғалдылықты RH% ретінде MIN/MAX жазбаларымен көрсету
• Салыстырмалы ауа қысымын hPa/inHg ретінде реттелетін эталондық мәнмен көрсету
• Ауа райы белгішесінің сезімталдығын орнату
• Соңғы 12 сағаттағы салыстырмалы ауа қысымының тарихы (барометрлік қысым тренді бар электрондық барометр)
• LCD контрастын таңдауға болады
• 3-ке дейін сыртқы таратқышты қабылдай алады
• Батарея зарядының аздығын көрсететін индикатор
• Үстелге қоюға немесе қабырғаға ілуге болады

Сыртқы температура таратқышы

• Сыртқы температураны ауа райы станциясына 433 MHz арқылы қашықтан жіберу
• Жаңбыр өткізбейтін корпус
• Қабырғаға орнатуға арналған корпус
• Қорғалған жерге орнату. Тікелей жаңбыр мен күн сәулесінен аулақ болыңыз

АУА РАЙЫ СТАНЦИЯСЫНА БАТАРЕЯЛАРДЫ ОРНАТУ ЖӘНЕ АУЫСТЫРУ

Ауа райы станциясы 2 x AA, IEC LR6, 1.5V батареяларын пайдаланады. Батареяларды орнату және ауыстыру үшін төмендегі қадамдарды орындаңыз:

1. Батарея бөлігінің төменгі ортасындағы кеңістікке саусағыңызды немесе басқа қатты затты салыңыз және қақпақты алу үшін жоғары қарай көтеріңіз.

2. Батареяларды дұрыс полярлықты сақтай отырып салыңыз (белгілеуді қараңыз).
3. Бөліктің қақпағын орнына қойыңыз.

ТЕМПЕРАТУРА ТАРАТҚЫШЫНА БАТАРЕЯЛАРДЫ ОРНАТУ ЖӘНЕ АУЫСТЫРУ

• Сыртқы температураны ауа райы станциясына 433 MHz арқылы қашықтан жіберу
• Жаңбыр өткізбейтін корпус
• Қабырғаға орнатуға арналған корпус
• Қорғалған жерге орнату. Тікелей жаңбыр мен күн сәулесінен аулақ болыңыз

Ескертпе:
Құрылғылардың кез келгенінде батареяларды ауыстыру жағдайында, барлық құрылғыларды орнату процедураларын орындау арқылы қайта орнату қажет. Себебі, таратқыш іске қосылған кезде кездейсоқ қауіпсіздік кодын тағайындайды және бұл кодты қуат берілгеннен кейін алғашқы 3 минут ішінде ауа райы станциясы қабылдап, сақтауы керек.

БАТАРЕЯНЫ АУЫСТЫРУ

Осы құрылғылардың оңтайлы дәлдігін қамтамасыз ету үшін барлық құрылғылардағы батареяларды жыл сайын ауыстыру ұсынылады.

Қоршаған ортаны қорғауға қатысыңыз. Пайдаланылған батареяларды уәкілетті қоймаға қайтарыңыз.

ОРНАТУ

1. Алдымен, батареяларды ауа райы станциясына салыңыз (жоғарыдағы "Ауа райы станциясына батареяларды қалай орнату және ауыстыру керек" бөлімін қараңыз). Батареялар орнына салынғаннан кейін, LCD-нің барлық сегменттері қысқа уақытқа жанады. Содан кейін үй ішіндегі температура мен ылғалдылық, уақыт 0:00 ретінде, күн TH.1. ретінде, ауа райы белгішелері (күн мен бұлттар) көрсетіледі. Егер үй ішіндегі температура мен ылғалдылық 15 секундтан кейін көрсетілмесе, батареяларды шығарып, қайта салудан бұрын кемінде 1 минут күтіңіз. Үй ішіндегі деректер көрсетілгеннен кейін 2-қадамға өтіңіз.
2. Ауа райы станциясын іске қосқаннан кейін 3 минут ішінде батареяларды таратқышқа салыңыз (жоғарыдағы "Температура таратқышына батареяларды қалай орнату және ауыстыру керек" бөлімін қараңыз).
3. Батареяларды таратқышқа салғаннан кейін, ауа райы станциясы таратқыштан деректерді қабылдауды бастайды. Сыртқы температура деректері ауа райы станциясында көрсетілуі керек. Егер бұл 3 минуттан кейін болмаса, батареяларды екі құрылғыдан да шығарып, 1-қадамнан бастап қайта орнату қажет.
4. Ауа райы станциясы 3-ке дейін қашықтағы таратқышты қабылдай алады. Егер сіз қосымша таратқыштарды сатып алған болсаңыз, барлық қосымша таратқыштар үшін 2-қадамды орындаңыз. Алайда, соңғы таратқышты қабылдау мен келесі таратқышты орнату арасында 10 секунд қалдырыңыз. Ауа райы станциясы таратқыштарды орнату реті бойынша нөмірлейді, яғни бірінші таратқыштың температурасы мен ылғалдылығы 1 санымен көрсетіледі және т.б.
5. Барлық таратқыштар орнатылғаннан кейін, дисплей кездейсоқ түрде алынған барлық таратқыштар арасында жылдам ауысатын сынақ кезеңі бар, ол кездейсоқ берілісті қабылдайды. Егер бірнеше минут бойы ешқандай перне басылмаса, процесс автоматты түрде тоқтайды.
6. Қашықтағы деректер қабылданғаннан және ауа райы станциясында көрсетілгеннен кейін, DCF-77 уақыт кодының қабылдауы автоматты түрде басталады. Бұл әдетте жақсы жағдайларда 3-5 минут аралығында болады. Бұл уақыт аралығы таратқышты(тарды) сырттағы қолайлы жерге(лерге) орналастыру үшін өте жақсы мүмкіндік. Алайда, жеткілікті 433MHz таратуды қамтамасыз ету үшін, бұл жақсы жағдайларда ауа райы станциясы соңғы орналасқан жерден 100 метрден аспауы керек ("Орналастыру" және "433MHz қабылдау" туралы ескертпелерді қараңыз).
7. Егер 10 минуттан кейін DCF уақыты қабылданбаса, бастапқыда уақыт пен күнді қолмен енгізу үшін SET пернесін пайдаланыңыз. Сағат әрбір толық сағат сайын DCF уақытын автоматты түрде қабылдауға тырысады. Бұл сәтті болған кезде, алынған уақыт қолмен орнатылған уақытты қайта жазады. Күн де алынған уақытпен жаңартылады. (Сондай-ақ, "Радио арқылы басқарылатын уақытты қабылдау" және "Уақытты қолмен орнату" туралы ескертпелерді қараңыз).

Ескертпе:
Құрылғылардың батареяларын ауыстыру жағдайында, батареялардың контактілерден босап кетпеуін қадағалаңыз. Батареяларды қайта салудан бұрын кемінде 1 минут күтіңіз, әйтпесе іске қосу және тарату мәселелері туындауы мүмкін.

ҚАЙТА ОРНАТУ

Ауа райы станциясы мен температура таратқышы келесі жағдайлардың бірі орын алған кезде қайта орнатылуы керек:

• 433MHz сигналын қабылдау сәтсіз болды.
• Құрылғыларда ақаулық пайда болды.
• Батареяларды ауыстыру.

Қайта орнату үшін барлық батареяларды құрылғылардан шығарыңыз. Ауа райы станциясын қайта қосудан бұрын кемінде 1 минут күтіңіз. "Орнату" бөліміндегі 1-қадамнан бастаңыз.

DCF РАДИО АРҚЫЛЫ БАСҚАРЫЛАТЫН УАҚЫТ

Радио арқылы басқарылатын уақыттың уақыт базасы - Physikalisch Technische Bundesanstalt Braunschweig басқаратын Цезий атомдық сағаты, оның бір миллион жылда бір секундтан аз уақыт ауытқуы бар. Уақыт кодталған және Франкфурт маңындағы Майнфлингеннен DCF-77 (77,5 kHz) жиілік сигналы арқылы беріледі және шамамен 1500 км тарату диапазонына ие. Сіздің радио арқылы басқарылатын ауа райы станциясы осы сигналды қабылдайды және оны жазғы немесе қысқы уақытта дәл уақытты көрсету үшін түрлендіреді.

Қабылдау сапасы географиялық орналасуға байланысты. Әдетте, Франкфурттан 1500 км радиуста қабылдау мәселелері болмауы керек.

Сыртқы қабылдау сынағы кезеңі аяқталғаннан кейін, сағат дисплейіндегі DCF мұнарасының белгішесі жоғарғы орталықта жыпылықтай бастайды. Бұл сағат радио сигналының бар екенін анықтағанын және оны қабылдауға тырысып жатқанын көрсетеді. Уақыт коды қабылданған кезде, DCF мұнарасы тұрақты жанады және уақыт көрсетіледі. Егер мұнара белгішесі жыпылықтаса, бірақ уақытты орнатпаса немесе DCF мұнарасы мүлдем көрінбесе, онда келесілерді ескеріңіз:

• Компьютер мониторлары немесе теледидарлар сияқты кез келген кедергі көздеріне дейінгі ұсынылатын қашықтық кемінде 1,5 - 2 метр.
• Темір-бетон бөлмелерде (подвалдар, құрылыстар), қабылданған сигнал табиғи түрде әлсірейді. Ерекше жағдайларда, құрылғыны терезеге жақын жерге қойыңыз және/немесе оның алдыңғы немесе артқы жағын Франкфурт таратқышына бағыттаңыз.
• Түнгі уақытта атмосфералық кедергілер әдетте азырақ болады және көп жағдайда қабылдау мүмкін болады. Дәлдік ауытқуын 1 секундтан төмен ұстау үшін күніне бір рет қабылдау жеткілікті.

ФУНКЦИЯЛЫҚ ПЕРНЕЛЕР

Ауа райы станциясы

Ауа райы станциясында пайдалануға оңай 4 функциялық перне бар:

SET пернесі

• Қолмен орнату режимдеріне кіру үшін пернені басып тұрыңыз: LCD контрасты, уақыт белдеуі, уақытты қабылдауды ҚОСУ/ӨШІРУ, 12/24 сағаттық дисплей, уақытты қолмен орнату, күнтізбе, температура °C/°F, қысым hPa / inHg, салыстырмалы қысым мәні және ауа райы белгішесінің сезімталдығын орнату
• Барлық MIN/MAX жазбаларын қайта орнату

IN пернесі

• MAX/MIN және ағымдағы үй ішіндегі температура/ылғалдылық деректері арасында ауысу үшін басыңыз
• Салыстырмалы қысым мәнін азайту (қолмен орнату режимінде)

OUT/+ пернесі

• MAX/MIN және ағымдағы сыртқы температура деректері арасында ауысу үшін қысқаша басыңыз
• Қолмен орнату режимінде барлық мәндерді арттыру, өзгерту, ауыстыру

CH пернесі

• Қолмен орнату режимінен шығу
• Арналарды көрсету арасында ауысу (егер 1-ден артық таратқыш пайдаланылса)

LCD ЭКРАНЫ

LCD экраны 4 бөлікке бөлінген, олар уақыт/күнтізбе, үй ішіндегі температура және ылғалдылық, ауа райын болжау, ауа қысымы және сыртқы температура туралы ақпаратты көрсетеді.

ҚОЛМЕН ОРНАТУЛАР

SET пернесін басқан кезде келесі қолмен орнатуларды өзгертуге болады:

• LCD контрастын орнату
• Уақыт белдеуін орнату
• Уақытты қабылдауды ҚОСУ/ӨШІРУ орнату
• 12/24 сағаттық форматты орнату
• Уақытты қолмен орнату
• Күнтізбе орнату
• °C/°F температурасын орнату
• hPa/inHg қысымын орнату
• Салыстырмалы ауа қысымын орнату
• Ауа райын болжау белгішесінің сезімталдығын орнату

LCD КОНТРАСТЫН ОРНАТУ

LCD контрастын LCD 0-ден LCD7-ге дейін 8 деңгейде орнатуға болады (Әдепкі орнату LCD 4):

1. Сан жыпылықтай бастағанша SET пернесін басыңыз.
2. Контрасттың барлық деңгейлерін көру үшін OUT/+ пернесін пайдаланыңыз.
3. Қажетті LCD контрастын таңдаңыз. SET пернесімен растаңыз және Уақыт белдеуін орнатуға кіріңіз.

УАҚЫТ БЕЛДЕУІН ОРНАТУ

Ауа райы станциясының уақыт белдеуінің әдепкі мәні "0". Басқа уақыт белдеуін орнату үшін:

1. Ағымдағы уақыт белдеуінің мәні жыпылықтай бастайды.
2. Уақыт белдеуін орнату үшін OUT/+ пернесін пайдаланыңыз. Диапазон 0-ден -12-ге дейін, содан кейін +12-ден 0-ге дейін қатарынан 1 сағаттық аралықпен өтеді.
3. SET пернесімен растаңыз және Уақытты қабылдауды ҚОСУ/ӨШІРУ орнатуға кіріңіз.

УАҚЫТТЫ ҚАБЫЛДАУДЫ ҚОСУ/ӨШІРУ ОРНАТУ

DCF уақытын қабылдау мүмкін болмаған аймақта DCF уақытын қабылдау функциясын ӨШІРУГЕ болады. Сонда сағат қалыпты кварц сағаты ретінде жұмыс істейді. (Әдепкі орнату ҚОСУЛЫ).

1. LCD-де "ON" саны жыпылықтай бастайды.
2. Уақытты қабылдау функциясын ӨШІРУ үшін OUT/+ пернесін пайдаланыңыз.
3. SET пернесімен растаңыз және 12/24 сағаттық форматты орнатуға кіріңіз.

Ескертпе:
Егер уақытты қабылдау функциясы қолмен ӨШІРІЛСЕ, сағат уақытты қабылдау ӨШІРУ функциясы іске қосылғанша DCF уақытын қабылдауға тырыспайды.
LCD-де уақытты қабылдау белгішесі мен "DCF" белгішесі көрсетілмейді.

12/24 САҒАТТЫҚ ФОРМАТТЫ ОРНАТУ

Сағаттарды 12 сағаттық немесе 24 сағаттық параметрлерде көрсету үшін уақыт дисплейін таңдауға болады. (Әдепкі 24 сағат)

1. "12H" немесе "24H" арасында ауысу үшін OUT/+ пернесін пайдаланыңыз.
2. SET пернесімен растаңыз және Уақытты қолмен орнатуға кіріңіз.

УАҚЫТТЫ ҚОЛМЕН ОРНАТУ

Егер ауа райы станциясы DCF сигналын анықтай алмаса (мысалы, кедергілер, тарату қашықтығы және т.б. себептерге байланысты), уақытты қолмен орнатуға болады. Сонда сағат қалыпты кварц сағаты ретінде жұмыс істейді.

1. Сағат саны жыпылықтай бастайды.
2. Сағатты орнату үшін OUT/+ пернесін пайдаланыңыз.
3. Минуттарды орнату үшін SET пернесін қайтадан басыңыз. Минут сандары жыпылықтай бастайды.
4. Минуттарды орнату үшін OUT/+ пернесін пайдаланыңыз.
5. SET пернесімен растаңыз және Күнтізбе орнатуға кіріңіз.

Ескертпе:
Құрылғы қолмен орнатылғанына қарамастан, әр сағат сайын сигналды қабылдауға тырысады. Сигналды қабылдаған кезде, қолмен орнатылған уақытты қабылданған уақытқа өзгертеді. Қабылдау әрекеттері кезінде DCF мұнарасының белгішесі жыпылықтайды. Егер қабылдау сәтсіз болса, онда DCF мұнарасының белгішесі көрінбейді, бірақ қабылдау келесі сағатта да әрекет етіледі.

КҮНТІЗБЕ ОРНАТУ

Ауа райы станциясының күннің әдепкі мәні 2004 жылдың 1. 1. Радио арқылы басқарылатын уақыт сигналдары қабылданғаннан кейін, күн автоматты түрде жаңартылады. Алайда, егер сигналдар қабылданбаса, күнді қолмен де орнатуға болады.

1. Жыл жыпылықтай бастайды.
2. Жылды орнату үшін OUT/+ пернесін пайдаланыңыз (2003-2029 жылдар аралығында).
3. Растау үшін SET пернесін қайтадан басыңыз және айды орнатуға кіріңіз. Ай жыпылықтай бастайды.
4. Айды орнату үшін OUT/+ пернесін пайдаланыңыз.
5. Растау үшін SET пернесін қайтадан басыңыз және күнді орнату режиміне кіріңіз. Күн жыпылықтай бастайды.
6. Күнді орнату үшін OUT/+ пернесін пайдаланыңыз.
7. Барлық күнтізбе орнатуларын SET пернесімен растаңыз және ºC/ºF температурасын орнатуға кіріңіз.

°C/°F ТЕМПЕРАТУРАСЫН ОРНАТУ

Температура деректерін °C немесе °F градуспен көрсету үшін температура дисплейін таңдауға болады (Әдепкі °C).

1. "°C" немесе "°F" арасында ауысу үшін OUT/+ пернесін пайдаланыңыз.
2. SET пернесімен растаңыз және hPa / inHg орнатуға кіріңіз.

hPa / inHg ҚЫСЫМ ӨЛШЕУ БІРЛІГІН ОРНАТУ

Қысым көрсеткішін hPa немесе inHg (әдетте "hPa") салыстырмалы ауа қысымын көрсету үшін таңдауға болады.

1. "hPa" немесе "inHg" бірлігі арасында ауысу үшін OUT/+ пернесін пайдаланыңыз
2. SET пернесімен растаңыз және Салыстырмалы ауа қысымының мәнін орнату бөліміне өтіңіз.

Ескертпе: Ауа райы белгішесінің сезімталдығы мен ауа қысымының тарихына бірліктер әсер етпейді. Олар әрқашан hPa-мен көрсетіледі.

САЛЫСТЫРМАЛЫ АУА ҚЫСЫМЫНЫҢ МӘНІН ОРНАТУ

Әдепкі салыстырмалы қысым мәні 1013 hPa (29.92 inHg). Жақсырақ сілтеме үшін оны 960 – 1040 hPa (28.35 – 30.72 inHg) диапазонындағы басқа мәнге қолмен орнатуға болады.

1. Ағымдағы салыстырмалы қысым мәні жыпылықтай бастайды
2. Мәнді арттыру үшін OUT/+ пернесін және азайту үшін IN пернесін пайдаланыңыз. Пернені басып тұру мәннің жылдамырақ жылжуына мүмкіндік береді.
3. SET пернесімен растаңыз және Ауа райын болжау белгішесінің сезімталдығын орнату бөліміне өтіңіз.

АУА РАЙЫН БОЛЖАУ БЕЛГІШЕСІНІҢ СЕЗІМТАЛДЫҒЫН ОРНАТУ

Ауа райы жағдайлары тез өзгеретін жерлер үшін ауа райы белгішелерінің сезімталдығын ауа райы жағдайларын жылдамырақ көрсету үшін әртүрлі деңгейге орнатуға болады.

1. Ағымдағы сезімталдық мәні жыпылықтай бастайды.
2. Ауа райының сезімталдық деңгейін орнату үшін OUT/+ пернесін пайдаланыңыз. Орнатудың 3 деңгейі бар: 2, 3 және 4. Мән ауа райы белгішесі басқа күйге ауыспас бұрын hPa-дағы ауа қысымының өзгеруіне сәйкес келеді. 2-деңгей - ең сезімтал орнату, 4-деңгей - ең баяу жазу орнатуы ("3" әдепкі орнатуы).
3. SET пернесімен растаңыз және Қолмен орнатулар бөлімінен шығыңыз.

ҚОЛМЕН ОРНАТУ РЕЖИМІНЕН ШЫҒУ ҮШІН

Қолмен орнату кезінде кез келген уақытта қолмен орнату режимінен шығу үшін CH пернесін басыңыз немесе автоматты таймерді күтіңіз. Режим қалыпты уақыт көрсетуге оралады.

ҮЙ ІШІНДЕГІ САЛЫСТЫРМАЛЫ ЫЛҒАЛДЫЛЫҚ ЖӘНЕ ҮЙ ІШІНДЕГІ ТЕМПЕРАТУРА

Үй ішіндегі температура мен ылғалдылық деректері, үй ішіндегі жайлылық көрсеткіші автоматты түрде жаңартылып, СКД-ның екінші бөлігінде көрсетіледі.

ЖАЙЛЫЛЫҚ ДЕҢГЕЙІНІҢ КӨРСЕТКІШІ

Жайлы: 20°C және 25.9°C аралығындағы температура деңгейін және 45% және 65% аралығындағы салыстырмалы ылғалдылықты көрсететін "J" бақытты бет белгішесі.

Жайсыз: Жайлы диапазоннан тыс кез келген мәнді көрсететін "L" қайғылы бет белгішесі.

ҮЙ ІШІНДЕГІ КӨРСЕТКІШТЕРДІ АУЫСТЫРУ ЖӘНЕ ҚАЛПЫНА КЕЛТІРУ

1. Үй ішіндегі ағымдағы, MAX/MIN температура және ылғалдылық деректері арасында ауысу үшін IN пернесін басыңыз. Жазылған деректердің уақыты мен күндері де уақыт және күнтізбе бөлімдерінде көрсетіледі (тек температура деректері үшін).
   Жазылған уақыты мен күні көрсетілген MAX үй ішіндегі температура мен ылғалдылық деректерін көрсету үшін бір рет басыңыз.
   Жазылған уақыты мен күні көрсетілген MIN үй ішіндегі температура мен ылғалдылық деректерін көрсету үшін екі рет басыңыз.
   Ағымдағы көрсетілген мәндерге қайтару үшін үш рет басыңыз
2. MIN немесе MAX деректері көрсетілгеннен кейін, сәйкес MIN немесе MAX жазбасын ағымдағы температура және ылғалдылық деректеріне және ағымдағы уақытқа, күнді көрсетуге қайтару үшін SET пернесін 3 секунд басып тұрыңыз.

Ескертпе: MIN немесе MAX деректерін жеке қалпына келтіру қажет.

АУА РАЙЫ БОЛЖАМЫ ЖӘНЕ АУА РАЙЫНЫҢ БЕЙІМДІЛІГІ

АУА РАЙЫН БОЛЖАУ БЕЛГІШЕЛЕРІ

СКД-ның үшінші бөлігіндегі ауа райы белгішелерін келесі комбинациялардың кез келгенінде көрсетуге болады:

Ауа қысымының кез келген кенеттен немесе айтарлықтай өзгеруі үшін ауа райы белгішелері ауа райының өзгеруін көрсету үшін сәйкесінше жаңартылады. Егер белгішелер өзгермесе, онда ауа қысымы өзгермегенін немесе өзгеріс ауа райы станциясы тіркеу үшін тым баяу болғанын білдіреді. Алайда, егер көрсетілген белгіше күн немесе жаңбырлы бұлт болса, ауа райы жақсарса (күнді белгішемен) немесе нашарласа (жаңбырлы белгішемен) белгіше өзгермейді, себебі белгішелер қазірдің өзінде шекті мәндерінде.

Көрсетілген белгішелер ауа райын жақсару немесе нашарлау тұрғысынан болжайды және әр белгіше көрсететіндей міндетті түрде күндіз немесе жаңбырлы емес. Мысалы, егер ағымдағы ауа райы бұлтты болса және жаңбырлы белгіше көрсетілсе, бұл өнім ақаулы дегенді білдірмейді, себебі жаңбыр жаумайды. Бұл жай ғана ауа қысымы төмендегенін және ауа райының нашарлауын күтуге болатынын білдіреді, бірақ міндетті түрде жаңбырлы емес.

Ескертпе:
Орнатқаннан кейін ауа райы болжамдарының көрсеткіштеріне келесі 12-24 сағат ішінде назар аудармау керек. Бұл ауа райы станциясына тұрақты биіктікте ауа қысымының деректерін жинауға жеткілікті уақыт береді және сондықтан дәлірек болжамға әкеледі.

Ауа райын болжауға тән, абсолютті дәлдікке кепілдік беруге болмайды. Ауа райын болжау мүмкіндігі ауа райы станциясының пайдалануға арналған әртүрлі аймақтарына байланысты шамамен 75% дәлдік деңгейіне ие деп есептеледі. Ауа райының кенеттен өзгеруін сезінетін аймақтарда (мысалы, күндізден жаңбырға дейін) ауа райы станциясы ауа райының көп уақытында тоқырау болатын аймақтарда (мысалы, көбінесе күндіз) пайдаланумен салыстырғанда дәлірек болады.

Егер ауа райы станциясы бастапқы тұрған нүктесінен айтарлықтай жоғары немесе төмен басқа жерге жылжытылса (мысалы, бірінші қабаттан үйдің жоғарғы қабаттарына дейін), келесі 12-24 сағат ішінде ауа райы болжамын алып тастаңыз. Осылайша, ауа райы станциясы жаңа жерді ауа қысымының ықтимал өзгеруі ретінде қателеспейді, шын мәнінде бұл биіктіктің аздап өзгеруіне байланысты.

АУА РАЙЫНЫҢ БЕЙІМДІЛІК КӨРСЕТКІШІ

Ауа райы белгішелерімен бірге жұмыс істейтін ауа райының бейімділік көрсеткіштері (ауа райы белгішелерінің сол және оң жақтарында орналасқан). Көрсеткіш жоғары қарай бағытталған кезде, бұл ауа қысымының жоғарылап жатқанын және ауа райының жақсаруын күтуге болатынын білдіреді, бірақ көрсеткіш төмен қарай бағытталған кезде, ауа қысымы төмендеп жатыр және ауа райының нашарлауын күтуге болады.

Осыны ескере отырып, ауа райының қалай өзгергенін және қалай өзгеретінін көруге болады. Мысалы, егер көрсеткіш бұлт және күн белгішелерімен бірге төмен қарай бағытталған болса, онда ауа райындағы соңғы байқалған өзгеріс күндіз болған кезде болды (тек күн белгішесі). Сондықтан, ауа райындағы келесі өзгеріс бұлт пен жаңбыр белгішелері болады, себебі көрсеткіш төмен қарай бағытталған.

Ескертпе:
Ауа райының бейімділік көрсеткіші ауа қысымының өзгеруін тіркегеннен кейін, ол СКД-да тұрақты түрде визуализацияланады.

АУА ҚЫСЫМЫНЫҢ ТАРИХЫ (БАРЛЫҚ ҚЫСЫМНЫҢ ТРЕНДІМЕН ЭЛЕКТРОНДЫ БАРОМЕТР)

СКД-ның үшінші бөлігінде салыстырмалы ауа қысымының мәні мен ауа қысымының тарихы да көрсетіледі.

Баған диаграммасы соңғы 12 сағаттағы ауа қысымының тарихының трендін 5 қадаммен көрсетеді, 0с, -3с, -6с, -9с және -12с. "0с" ағымдағы толық сағаттық ауа қысымын жазуды білдіреді. Бағандар белгілі бір уақыттағы "hPa" (0, ±2, ±4) көрсетеді. Бұл шкаланың ортасындағы "0" ағымдағы қысымға тең және әрбір өзгеріс (±2, ±4) өткен қысымның ағымдағы қысыммен салыстырғанда "hPa"-да қаншалықты жоғары немесе төмен болғанын көрсетеді.

Егер бағандар көтерілсе, бұл ауа қысымының жоғарылауына байланысты ауа райының жақсарып жатқанын білдіреді. Егер бағандар төмен түссе, бұл ауа қысымының төмендегенін және ауа райының қазіргі "0с" уақытынан бастап нашарлауын күтуге болатынын білдіреді.

Ескертпе:
Барлық қысым трендтері үшін ауа райы станциясы бірдей биіктікте жұмыс істеуі керек, мысалы, оны жерден үйдің екінші қабатына жылжытуға болмайды. Құрылғы жаңа жерге жылжытылса, келесі 12-24 сағат ішінде көрсеткіштерді алып тастаңыз.

СЫРТҚЫ ТЕМПЕРАТУРА

Төртінші СКД бөлігінде сыртқы температура, қабылдау көрсеткіші, таратқыштың сәйкестендіру нөмірі және MIN/MAX сыртқы деректері көрсетіледі.

СЫРТҚЫ ДЕРЕКТЕРДІ АУЫСТЫРУ ЖӘНЕ ҚАЛПЫНА КЕЛТІРУ

1. Сыртқы ағымдағы, MAX/MIN температура деректері және олар жазылған уақыттар (тек температура деректері үшін) арасында ауысу үшін OUT/+ пернесін басыңыз:
   Жазылған уақыты мен күні көрсетілген MAX сыртқы температура деректерін көрсету үшін бір рет басыңыз.
   Жазылған уақыты мен күні көрсетілген MIN сыртқы температура деректерін көрсету үшін екі рет басыңыз.
   Ағымдағы көрсетілген мәндерге қайтару үшін үш рет басыңыз.
2. MIN немесе MAX деректері көрсетілгеннен кейін, сәйкес MIN немесе MAX жазбасын ағымдағы температура деректеріне және ағымдағы уақытқа, күнді көрсетуге қайтару үшін SET пернесін 3 секунд басып тұрыңыз.

Ескертпе: MIN немесе MAX деректерін жеке қалпына келтіру қажет.

СЫРТҚЫ ТАРАТҚЫШ ТУРАЛЫ

Температура таратқышының диапазонына температура әсер етуі мүмкін. Салқын температурада тарату қашықтығы азаюы мүмкін. Таратқыштарды орналастыру кезінде мұны ескеріңіз. Сондай-ақ батареялардың қуаты температура таратқышы үшін азаюы мүмкін.

433MHz ҚАБЫЛДАУДЫ ТЕКСЕРУ

Егер сыртқы температура деректері орнатқаннан кейін үш минут ішінде қабылданбаса (немесе қалыпты жұмыс кезінде 3 сәтсіз әрекеттен кейін ауа райы станциясының сыртқы бөлігінде "- -. -" көрсетілсе), келесі мәселелерді тексеріңіз:

1. Ауа райы станциясының немесе таратқыштардың қашықтығы компьютер мониторлары немесе теледидарлар сияқты кез келген кедергі көздерінен кемінде 2 метр қашықтықта болуы керек.
2. Таратқыштарды металл терезе жақтауларына немесе олардың тікелей жанына қоюдан аулақ болыңыз.
3. 433MHz-сигнал жиілігінде жұмыс істейтін құлаққаптар немесе динамиктер сияқты басқа электр өнімдерін пайдалану дұрыс сигнал беруге немесе қабылдауға кедергі келтіруі мүмкін. 433MHz-сигнал жиілігінде жұмыс істейтін электр құрылғыларын пайдаланатын көршілер де кедергі келтіруі мүмкін.

Ескертпе:
433MHz сигналы дұрыс қабылданған кезде, таратқыштың немесе ауа райы станциясының батарея қақпағын қайта ашпаңыз, себебі батареялар контактілерден босап, жалған қалпына келтіруге мәжбүрлеуі мүмкін. Егер бұл кездейсоқ болса, барлық құрылғыларды қалпына келтіріңіз (жоғарыдағы "Орнату" бөлімін қараңыз), әйтпесе тарату мәселелері туындауы мүмкін.

Тарату диапазоны температура таратқышынан ауа райы станциясына дейін шамамен 100 метрді құрайды (ашық кеңістікте). Алайда, бұл қоршаған ортаға және кедергі деңгейлеріне байланысты. Егер осы факторларды сақтағанына қарамастан қабылдау мүмкін болмаса, барлық жүйелік құрылғыларды қалпына келтіру керек (жоғарыдағы "Орнату" бөлімін қараңыз).

АУА РАЙЫ СТАНЦИЯСЫН ОРНАЛАСТЫРУ

Ауа райы станциясы құрылғыны үстелге қою немесе қабырғаға орнату мүмкіндігін ұсынады. Қабырғаға орнатпас бұрын, сыртқы температураның қажетті жерлерден қабылданатынын тексеріңіз. Қабырғаға орнату үшін:

1. Қажетті қабырғаға бұранданы (жинақта жоқ) бекітіңіз, басын шамамен 5 мм-ге шығарып қойыңыз.

2. Ауа райы станциясынан тіреуішті негізден тартып алып тастаңыз және станцияны бұрандаға іліңіз. Босатар алдында оның орнына бекітілгеніне көз жеткізіңіз.

СЫРТҚЫ ТЕМПЕРАТУРА ТАРАТҚЫШЫН ОРНАЛАСТЫРУ

Сыртқы температура таратқышы қабырғаға орнатуға арналған ұстағышпен және үш бұрандамен бірге жеткізіледі. Таратқышты бекітпес бұрын, 433MHz сигналының (сыртқы температура) дұрыс қабылданатынына көз жеткізіңіз.

Орнату беті тарату диапазонына әсер етуі мүмкін. Мысалы, егер құрылғы металл бөлігіне бекітілсе, ол тарату диапазонын азайтуы немесе арттыруы мүмкін. Осы себепті біз құрылғыны кез келген металл бетіне немесе үлкен металл немесе жоғары жылтыратылған беттің тікелей жанында (гараж есіктері, қос әйнек және т.б.) орналастырмауды ұсынамыз. Орнына бекітпес бұрын, ауа райы станциясының сыртқы температура таратқышынан оларды орналастырғыңыз келетін жерлерде сигналды қабылдай алатынына көз жеткізіңіз.

КҮТІМ ЖӘНЕ ҚЫЗМЕТ КӨРСЕТУ

• Шектен тыс температурадан, дірілден және соққыдан аулақ болу керек, себебі олар құрылғыларға зақым келтіруі және дәл емес болжамдар мен көрсеткіштер беруі мүмкін.
• Дисплей мен қаптамаларды тазалау кезінде тек жұмсақ дымқыл шүберекті пайдаланыңыз. СКД мен қаптамаларды белгілеуі мүмкін еріткіштерді немесе абразивті заттарды пайдаланбаңыз.
• Құрылғыларды суға батырмаңыз.
• Ағып кетуді және зақымдануды болдырмау үшін барлық қуаты төмен батареяларды дереу алып тастаңыз. Тек ұсынылған түрдегі жаңа батареялармен ауыстырыңыз.
• Құрылғыларды жөндеуге әрекет жасамаңыз. Оны білікті инженердің жөндеуі үшін сатып алынған бастапқы орнына қайтарыңыз. Құрылғыларды ашу және олармен араласу олардың кепілдігін жарамсыз етуі мүмкін.
• Құрылғыларды шектен тыс және кенеттен температураның өзгеруіне ұшыратпаңыз, бұл болжамдар мен көрсеткіштердің жылдам өзгеруіне әкелуі мүмкін және осылайша олардың дәлдігін төмендетуі мүмкін.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Температураны өлшеу диапазоны:

Үй ішінде: -9.9ºC-тан +59.9ºC-қа дейін 0.1°C ажыратымдылығымен
+14.2ºF-тан +139.8ºF-қа дейін 0.2ºF ажыратымдылығымен
(Егер осы диапазоннан тыс болса, "OF.L" көрсетіледі)

Сыртта: -29.9ºC-тан +69.9ºC-қа дейін 0.1°C ажыратымдылығымен
-21.8ºF-тан +157.8ºF-қа дейін 0.2ºF ажыратымдылығымен
(Егер осы диапазоннан тыс болса, "OF.L" көрсетіледі)

Үй ішіндегі ылғалдылық диапазоны: 1%-дан 99%-ға дейін 1% ажыратымдылығымен
(Егер осы диапазоннан тыс болса немесе температура OF.L болса, "- -" көрсетіледі)

Үй ішіндегі температураны тексеру аралықтары: Әр 15 секунд сайын

Үй ішіндегі ылғалдылықты тексеру аралықтары: Әр 20 секунд сайын

Ауа қысымын тексеру аралығы: Әр 15 секунд сайын

Сыртқы температураны тексеру аралығы: Әр 5 минут сайын

Тарату диапазоны: 100 метрге дейін (ашық кеңістік)

Қуат тұтыну: (сілтілік батареялар ұсынылады)

Ауа райы станциясы: 2 x AA, IEC LR6, 1.5V

Таратқыш: 2 x AAA, IEC LR3, 1.5V

Өлшемдері (Ұ x Е x Б):

Ауа райы станциясы: 99 x 32.3 x 220мм (тіреуіш есепке алынбайды)

Таратқыш: 40 x 22 x 128мм (қабырға кронштейні есепке алынбайды)

ЖАУАПКЕРШІЛІКТЕН БАС ТАРТУ

• Өндіруші мен жеткізуші кез келген қате көрсеткіштер мен дәлсіз көрсеткіш орын алған жағдайда туындайтын кез келген салдар үшін жауапкершілік көтере алмайды.
• Бұл өнім медициналық мақсатта немесе көпшілікке арналған ақпарат үшін пайдаланылмауы тиіс.
• Бұл өнім тек үйде болашақ ауа райын көрсету үшін пайдалануға арналған және 100% дәл емес. Бұл өнім берген ауа райы болжамдарын толықтай дәл деп емес, тек болжам ретінде қабылдау керек.
• Бұл өнімнің сипаттамалары алдын ала ескертусіз өзгертілуі мүмкін.
• Бұл өнім ойыншық емес. Балалардың қолы жетпейтін жерде сақтаңыз.
• Өндірушінің жазбаша келісімінсіз осы нұсқаулықтың ешбір бөлігін қайта шығаруға болмайды.

R&TTE 1999/5/EC директивасы

Сәйкестік декларациясының қысқаша мазмұны: Осы арқылы біз бұл сымсыз тарату құрылғысының R&TTE 1999/5/EC директивасының негізгі талаптарына сәйкес келетінін мәлімдейміз.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

TFA 35.1044 - Ауа райы станциясының нұсқаулығы жүктеп алу

Қолжетімді тілдер
