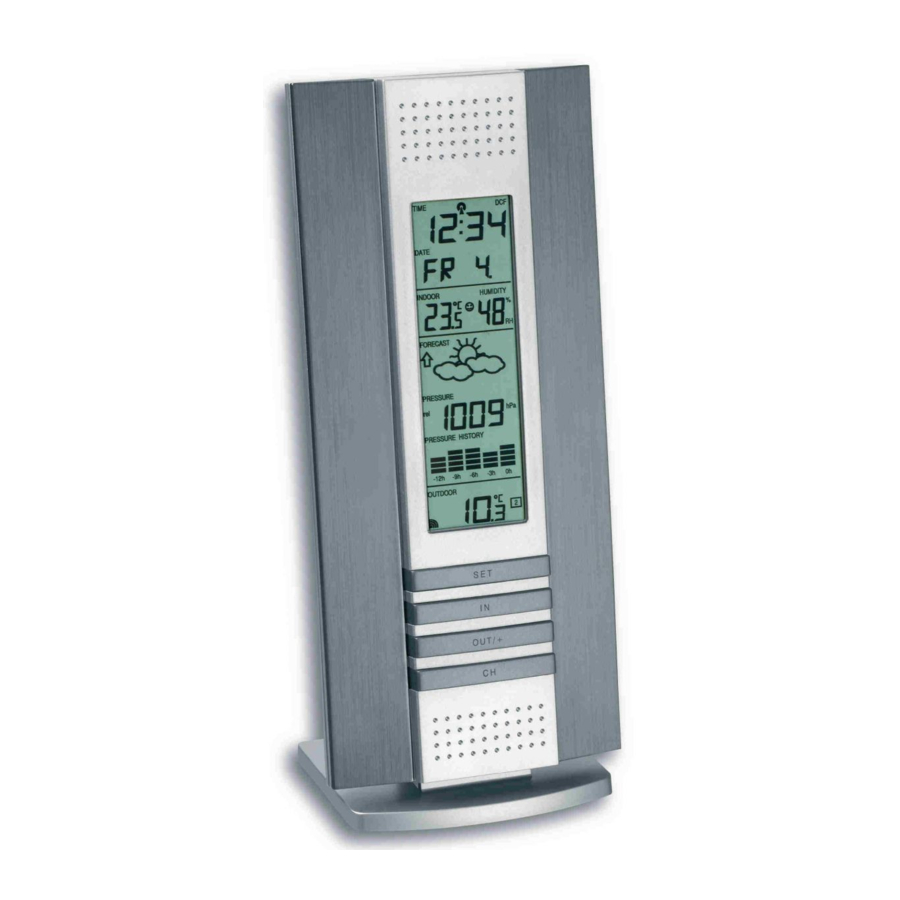

TFA 35.1044 - Manual da Estação Meteorológica

INTRODUÇÃO

Esta estação meteorológica de última geração é um exemplo de design inovador e engenharia de qualidade. Fornecendo hora controlada por rádio, data, calendário, temperatura interna e externa, umidade relativa interna e informações históricas de pressão do ar. Esta unidade nunca o deixará adivinhando as condições climáticas atuais e futuras. A operação deste produto é simples e direta. Ao ler este manual de operação, o usuário terá uma melhor compreensão da Estação Meteorológica, juntamente com o benefício ideal de todos os seus recursos.

CARACTERÍSTICAS

A Estação Meteorológica

• Hora controlada por rádio DCF com opção de configuração manual
• Recepção de hora LIGADA/DESLIGADA (selecionável pelo usuário)
• Exibição de hora em 12/24 horas
• Opção de fuso horário ±12 horas
• Exibição do dia da semana e calendário (ano e mês apenas no modo de configuração)
• Previsão do tempo com indicador de tendência do tempo
• Indicador de conforto interno
• Exibição de temperatura em ºC/ºF
• Exibição de temperatura interna e externa com registros MIN/MAX e hora de recepção
• Exibição de umidade interna como UR% com registros MIN/MAX
• Pressão do ar relativa hPa/inHg com valor de referência ajustável
• Configuração de sensibilidade do ícone do tempo
• Histórico de pressão do ar relativa nas últimas 12 horas (barômetro eletrônico com tendência de pressão barométrica)
• Contraste do LCD selecionável
• Pode receber até 3 transmissores externos
• Indicador de bateria fraca
• Suporte de mesa ou montagem na parede

O Transmissor de Temperatura Externa

• Transmissão remota da temperatura externa para a Estação Meteorológica por 433 MHz
• Caixa à prova de respingos
• Caixa para montagem na parede
• Montagem em um local abrigado. Evite chuva direta e luz solar

PARA INSTALAR E SUBSTITUIR AS BATERIAS NA ESTAÇÃO METEOROLÓGICA

A Estação Meteorológica usa 2 pilhas AA, IEC LR6, 1,5V. Para instalar e substituir as baterias, siga os passos abaixo:

1. Insira o dedo ou outro objeto sólido no espaço na parte inferior central do compartimento da bateria e levante para remover a tampa.

2. Insira as baterias observando a polaridade correta (veja a marcação).
3. Recoloque a tampa do compartimento.

PARA INSTALAR E SUBSTITUIR AS BATERIAS NO TRANSMISSOR DE TEMPERATURA

• Transmissão remota da temperatura externa para a Estação Meteorológica por 433 MHz
• Caixa à prova de respingos
• Caixa para montagem na parede
• Montagem em um local abrigado. Evite chuva direta e luz solar

Nota:
No caso de troca de baterias em qualquer uma das unidades, todas as unidades precisam ser redefinidas seguindo os procedimentos de configuração. Isso ocorre porque um código de segurança aleatório é atribuído pelo transmissor na inicialização e este código deve ser recebido e armazenado pela Estação Meteorológica nos primeiros 3 minutos de alimentação.

TROCA DE BATERIA

Recomenda-se substituir as baterias em todas as unidades anualmente para garantir a precisão ideal dessas unidades.

Participe da preservação do meio ambiente. Devolva as baterias usadas a um depósito autorizado.

CONFIGURANDO

1. Primeiro, insira as baterias na Estação Meteorológica (veja "Como instalar e substituir as baterias na Estação Meteorológica" acima). Depois que as baterias estiverem no lugar, todos os segmentos do LCD acenderão brevemente. Em seguida, a temperatura e umidade internas, a hora como 0:00, a data como TH.1., os ícones do tempo (sol e nuvens) serão exibidos. Se a temperatura e umidade internas não forem exibidas após 15 segundos, remova as baterias e espere pelo menos 1 minuto antes de reinseri-las. Depois que os dados internos forem exibidos, prossiga para a etapa 2.
2. Dentro de 3 minutos após ativar a Estação Meteorológica, coloque as baterias no transmissor (veja "Como instalar e substituir as baterias no Transmissor de Temperatura" acima).
3. Depois de inserir as baterias no transmissor, a Estação Meteorológica começará a receber dados do transmissor. Os dados de temperatura externa devem então ser exibidos na Estação Meteorológica. Se isso não acontecer após 3 minutos, as baterias precisarão ser removidas de ambas as unidades e redefinidas a partir da etapa 1.
4. A Estação Meteorológica pode receber até 3 transmissores remotos. Se você adquiriu transmissores adicionais, siga a etapa 2 para todos os transmissores extras. No entanto, certifique-se de deixar 10 segundos entre a recepção do último transmissor e a configuração do seguinte transmissor. A Estação Meteorológica numerará os transmissores na ordem de configuração, ou seja, o primeiro transmissor terá a temperatura e umidade exibidas com o número 1 contra ele e assim por diante.
5. Depois que todos os transmissores forem configurados, haverá um período de teste, durante o qual a tela alterna rapidamente entre todos os transmissores recebidos aleatoriamente, de acordo com qual transmissão aleatória recebe. O processo irá parar automaticamente se nenhuma tecla for pressionada por alguns minutos.
6. Depois que os dados remotos forem recebidos e exibidos na Estação Meteorológica, a recepção do código de tempo DCF-77 é iniciada automaticamente. Isso leva normalmente entre 3-5 minutos em boas condições. Este período de tempo é uma excelente oportunidade para localizar o(s) transmissor(es) em locais adequados ao ar livre. No entanto, para garantir uma transmissão de 433MHz suficiente, isso deve, em boas condições, não ser superior a 100 metros de onde a Estação Meteorológica será finalmente posicionada (veja as notas sobre "Posicionamento" e "Recepção de 433MHz").
7. Se após 10 minutos, a hora DCF não tiver sido recebida, use a tecla SET (definir) para inserir manualmente uma hora e data inicialmente. O relógio tentará automaticamente receber a hora DCF a cada hora cheia. Quando isso for bem-sucedido, a hora recebida substituirá a hora definida manualmente. A data também é atualizada com a hora recebida. (Consulte também as notas sobre "Recepção de Hora Controlada por Rádio" e "Configuração Manual da Hora").

Nota:
No caso de troca de baterias das unidades, certifique-se de que as baterias não se soltem dos contatos. Espere sempre pelo menos 1 minuto após remover as baterias antes de reinseri-las, caso contrário, podem ocorrer problemas de inicialização e transmissão.

REDEFININDO

A Estação Meteorológica e o Transmissor de Temperatura precisam ser redefinidos quando uma das seguintes condições ocorrer:

• Recepção de sinal de 433MHz malsucedida.
• Mau funcionamento nas unidades.
• Substituição de baterias.

Para redefinir, remova todas as baterias das unidades. Espere pelo menos 1 minuto antes de ligar a Estação Meteorológica novamente. Prossiga a partir da etapa 1 em "Configurando".

HORA CONTROLADA POR RÁDIO DCF

A base de tempo para a hora controlada por rádio é um Relógio Atômico de Césio operado pelo Physikalisch Technische Bundesanstalt Braunschweig, que tem um desvio de tempo de menos de um segundo em um milhão de anos. A hora é codificada e transmitida de Mainflingen, perto de Frankfurt, através do sinal de frequência DCF-77 (77,5 kHz) e tem um alcance de transmissão de aproximadamente 1.500 km. Sua Estação Meteorológica controlada por rádio recebe este sinal e o converte para mostrar a hora precisa no horário de verão ou inverno.

A qualidade da recepção depende muito da localização geográfica. Em casos normais, não deve haver problemas de recepção dentro de um raio de 1500km de Frankfurt.

Uma vez concluído o período de teste de recepção externa, o ícone da torre DCF no visor do relógio começará a piscar no centro superior. Isso indica que o relógio detectou que há um sinal de rádio presente e está tentando recebê-lo. Quando o código de tempo é recebido, a torre DCF fica permanentemente acesa e a hora é exibida. Se o ícone da torre piscar, mas não definir a hora ou a torre DCF não aparecer, observe o seguinte:

• A distância recomendada para quaisquer fontes de interferência, como monitores de computador ou aparelhos de TV, é de um mínimo de 1,5 - 2 metros.
• Dentro de salas de ferro-concreto (porões, superestruturas), o sinal recebido é naturalmente enfraquecido. Em casos extremos, coloque a unidade perto de uma janela e/ou aponte sua frente ou verso para o transmissor de Frankfurt.
• Durante a noite, as perturbações atmosféricas são geralmente menos severas e a recepção é possível na maioria dos casos. Uma única recepção diária é adequada para manter o desvio de precisão abaixo de 1 segundo.

TECLAS DE FUNÇÃO

Estação Meteorológica

A Estação Meteorológica tem 4 teclas de função fáceis de usar:

Tecla SET (definir)

• Pressione e segure a tecla para entrar nos modos de configuração manual: contraste do LCD, fuso horário, recepção de hora LIGADA/DESLIGADA, exibição de 12/24 horas, configuração manual da hora, calendário, temperatura °C/°F, pressão hPa / inHg, valor de pressão relativa e configuração de sensibilidade do ícone do tempo
• Redefinir todos os registros MIN/MAX

Tecla IN (interno)

• Pressione para alternar entre os dados MAX/MIN e os dados atuais de temperatura/umidade interna
• Diminuir o valor da pressão relativa (dentro do modo de configuração manual)

Tecla OUT/+ (externo/+)

• Pressione rapidamente para alternar entre os dados MAX/MIN e os dados atuais de temperatura externa
• Aumentar, alterar, alternar todos os valores no modo de configuração manual

Tecla CH (canal)

• Sair do modo de configuração manual
• Alternar entre a exibição de canais (se mais de 1 transmissor for usado)

TELA LCD

A tela LCD é dividida em 4 seções exibindo as informações para hora/calendário, temperatura e umidade interna, previsão do tempo, pressão do ar e temperatura externa.

CONFIGURAÇÕES MANUAIS

As seguintes configurações manuais podem ser alteradas ao pressionar a tecla SET (definir) para:

• Configuração de contraste do LCD
• Configuração de fuso horário
• Configuração de recepção de hora LIGADA/DESLIGADA
• Configuração de formato de 12/24 horas
• Configuração manual da hora
• Configuração do calendário
• Configuração de temperatura em °C/°F
• Configuração de pressão em hPa/inHg
• Configuração de pressão do ar relativa
• Configuração de sensibilidade do ícone de previsão do tempo

CONFIGURAÇÃO DE CONTRASTE DO LCD

O contraste do LCD pode ser definido em 8 níveis, de LCD 0 a LCD7 (A configuração padrão é LCD 4):

1. Pressione a tecla SET (definir) até que o dígito comece a piscar.
2. Use a tecla OUT/+ (externo/+) para visualizar todos os níveis de contraste.
3. Selecione o contraste do LCD desejado. Confirme com a tecla SET (definir) e entre na Configuração de Fuso Horário.

CONFIGURAÇÃO DE FUSO HORÁRIO

O fuso horário padrão da Estação Meteorológica é "0". Para definir um fuso horário diferente:

1. O valor do fuso horário atual começa a piscar.
2. Use a tecla OUT/+ (externo/+) para definir o fuso horário. O intervalo vai de 0 a -12 e, em seguida, vai de +12 de volta a 0 em intervalos consecutivos de 1 hora.
3. Confirme com a tecla SET (definir) e entre na Configuração de Recepção de Hora LIGADA/DESLIGADA.

CONFIGURAÇÃO DE RECEPÇÃO DE HORA LIGADA/DESLIGADA

Em áreas onde a recepção da hora DCF não é possível, a função de recepção da hora DCF pode ser desligada (OFF). O relógio funcionará então como um relógio de quartzo normal. (A configuração padrão é ON (ligado)).

1. O dígito "ON" (ligado) começará a piscar no LCD.
2. Use a tecla OUT/+ (externo/+) para desligar (OFF) a função de recepção de hora.
3. Confirme com a tecla SET (definir) e entre na Configuração de Formato de 12/24 horas.

Nota:
Se a função de Recepção de Hora for desligada (OFF) manualmente, o relógio não tentará nenhuma recepção da hora DCF enquanto a função de Recepção de Hora DESLIGADA (OFF) estiver ativada.
O ícone de recepção de hora e o ícone "DCF" não serão exibidos no LCD.

CONFIGURAÇÃO DE FORMATO DE 12/24 HORAS

A exibição da hora pode ser selecionada para mostrar as horas nas configurações de 12 horas ou 24 horas. (Padrão 24 horas)

1. Use a tecla OUT/+ (externo/+) para alternar entre "12H" ou "24H".
2. Confirme com a tecla SET (definir) e entre na Configuração Manual da Hora.

CONFIGURAÇÃO MANUAL DA HORA

Caso a Estação Meteorológica não consiga detectar o sinal DCF (por exemplo, devido a distúrbios, distância de transmissão, etc.), a hora pode ser definida manualmente. O relógio funcionará então como um relógio de quartzo normal.

1. O dígito da hora começará a piscar.
2. Use a tecla OUT/+ (externo/+) para definir a hora.
3. Pressione novamente a tecla SET (definir) para definir os minutos. Os dígitos dos minutos começam a piscar.
4. Use a tecla OUT/+ (externo/+) para definir os minutos.
5. Confirme com a tecla SET (definir) e entre na Configuração do Calendário.

Nota:
A unidade ainda tentará receber o sinal a cada hora, apesar de ter sido definida manualmente. Quando receber o sinal, ele mudará a hora definida manualmente para a hora recebida. Durante as tentativas de recepção, o ícone da torre DCF piscará. Se a recepção não for bem-sucedida, o ícone da torre DCF não aparecerá, mas a recepção ainda será tentada na hora seguinte.

CONFIGURAÇÃO DO CALENDÁRIO

A data padrão da Estação Meteorológica é 1. 1. no ano de 2004. Assim que os sinais de hora controlados por rádio são recebidos, a data é atualizada automaticamente. No entanto, se os sinais não forem recebidos, a data também pode ser definida manualmente.

1. O ano começa a piscar.
2. Use a tecla OUT/+ (externo/+) para definir o ano (entre os anos de 2003-2029).
3. Pressione a tecla SET (definir) novamente para confirmar e entrar na configuração do mês. O mês começa a piscar.
4. Use a tecla OUT/+ (externo/+) para definir o mês.
5. Pressione a tecla SET (definir) novamente para confirmar e entrar no modo de configuração da data. A data começa a piscar.
6. Use a tecla OUT/+ (externo/+) para definir a data.
7. Confirme todas as configurações do calendário com a tecla SET (definir) e entre na Configuração de Temperatura em ºC/ºF.

CONFIGURAÇÃO DE TEMPERATURA EM °C/°F

A exibição da temperatura pode ser selecionada para mostrar os dados de temperatura em °C ou °F (Padrão °C).

1. Use a tecla OUT/+ (externo/+) para alternar entre "°C" ou "°F".
2. Confirme com a tecla SET (definir) e entre na Configuração de hPa / inHg.

CONFIGURAÇÃO DA UNIDADE DE PRESSÃO hPa / inHg

O visor de pressão pode ser selecionado para mostrar a pressão do ar relativa em hPa ou inHg (o padrão é "hPa").

1. Use a tecla OUT/+ para alternar entre a unidade "hPa" ou "inHg"
2. Confirme com a tecla SET e entre na Configuração do valor da pressão do ar relativa.

Observação: As unidades de sensibilidade do ícone do tempo e do histórico da pressão do ar não são afetadas. Elas são sempre expressas em hPa.

CONFIGURAÇÃO DO VALOR DA PRESSÃO DO AR RELATIVA

O valor padrão da pressão relativa é 1013 hPa (29,92 inHg). Isso pode ser definido manualmente para outro valor dentro da faixa de 960 – 1040 hPa (28,35 – 30,72 inHg) para uma melhor referência.

1. O valor da pressão relativa atual começará a piscar
2. Use a tecla OUT/+ para incrementar e a tecla IN para diminuir o valor. Manter a tecla pressionada permite que o valor avance mais rapidamente.
3. Confirme com a tecla SET e entre na Configuração da sensibilidade do ícone de previsão do tempo.

CONFIGURAÇÃO DA SENSIBILIDADE DO ÍCONE DE PREVISÃO DO TEMPO

Para locais com mudanças rápidas nas condições climáticas, a sensibilidade dos ícones do tempo pode ser definida para um nível diferente para uma exibição mais rápida das condições climáticas.

1. O valor de sensibilidade atual começará a piscar.
2. Use a tecla OUT/+ para definir o nível de sensibilidade do tempo. Existem 3 níveis de configuração: 2, 3 e 4. O valor corresponde à mudança da pressão do ar em hPa antes que o ícone do tempo mude para outro estado. O nível 2 é a configuração mais sensível, o nível 4 é a configuração de gravação mais lenta (a configuração padrão é "3").
3. Confirme com a tecla SET e saia das Configurações manuais.

PARA SAIR DO MODO DE CONFIGURAÇÃO MANUAL

Para sair do modo de configuração manual a qualquer momento durante a configuração manual, pressione a tecla CH ou aguarde o tempo limite automático. O modo retornará à exibição normal da hora.

UMIDADE RELATIVA INTERNA E TEMPERATURA INTERNA

Os dados de temperatura e umidade internas, o indicador de conforto interno são atualizados e exibidos automaticamente na segunda seção do LCD.

O INDICADOR DE NÍVEL DE CONFORTO

Confortável: Um ícone de rosto feliz "J" indicando um nível de temperatura entre 20°C e 25,9°C e leitura de umidade relativa entre 45% e 65%.

Desconfortável: Um ícone de rosto triste "L" indicando qualquer valor fora da faixa confortável.

ALTERNANDO E REDEFININDO AS LEITURAS INTERNAS

1. Pressione a tecla IN para alternar entre os dados internos atuais, MAX/MIN de temperatura e umidade. A hora e as datas dos dados registrados também serão exibidas nas seções de hora e calendário (apenas para dados de temperatura).
   Uma vez para mostrar os dados MAX de temperatura e umidade internas com a hora e data registradas.
   Duas vezes para mostrar os dados MIN de temperatura e umidade internas com a hora e data registradas.
   Três vezes para retornar aos valores exibidos atuais
2. Depois que os dados MIN ou MAX forem exibidos, pressione e segure a tecla SET por 3 segundos para redefinir o registro MIN ou MAX respectivo para os dados atuais de temperatura e umidade, e exibição da hora e data atuais.

Observação: Os dados MIN ou MAX precisam ser redefinidos individualmente.

PREVISÃO DO TEMPO E TENDÊNCIA DO TEMPO

ÍCONES DE PREVISÃO DO TEMPO

Os ícones do tempo na terceira seção do LCD podem ser exibidos em qualquer uma das seguintes combinações:

Para cada mudança repentina ou significativa na pressão do ar, os ícones do tempo serão atualizados de acordo para representar a mudança no tempo. Se os ícones não mudarem, isso significa que a pressão do ar não mudou ou a mudança foi muito lenta para a estação meteorológica registrar. No entanto, se o ícone exibido for um sol ou uma nuvem chuvosa, não haverá mudança de ícone se o tempo melhorar (com o ícone de sol) ou piorar (com o ícone de chuva), pois os ícones já estão em seus extremos.

Os ícones exibidos preveem o tempo em termos de melhora ou piora e não necessariamente ensolarado ou chuvoso, como cada ícone indica. Por exemplo, se o tempo atual estiver nublado e o ícone de chuva for exibido, não significa que o produto está com defeito porque não está chovendo. Significa simplesmente que a pressão do ar caiu e o tempo deve piorar, mas não necessariamente chuvoso.

Observação:
Após a configuração, as leituras para as previsões do tempo devem ser desconsideradas nas próximas 12 a 24 horas. Isso dará tempo suficiente para a estação meteorológica coletar dados de pressão do ar em uma altitude constante e, portanto, resultar em uma previsão mais precisa.

Comum à previsão do tempo, a precisão absoluta não pode ser garantida. Estima-se que o recurso de previsão do tempo tenha um nível de precisão de cerca de 75% devido às diferentes áreas para as quais a estação meteorológica foi projetada para uso. Em áreas que experimentam mudanças repentinas no tempo (por exemplo, de ensolarado para chuva), a estação meteorológica será mais precisa em comparação com o uso em áreas onde o tempo está estagnado na maior parte do tempo (por exemplo, principalmente ensolarado).

Se a estação meteorológica for movida para outro local significativamente mais alto ou mais baixo do que seu ponto de apoio inicial (por exemplo, do térreo para os andares superiores de uma casa), descarte a previsão do tempo nas próximas 12 a 24 horas. Ao fazer isso, a estação meteorológica não confundirá a nova localização como uma possível mudança na pressão do ar quando, na verdade, é devido à ligeira mudança de altitude.

INDICADOR DE TENDÊNCIA DO TEMPO

Trabalhando em conjunto com os ícones do tempo estão os indicadores de tendência do tempo (localizados nos lados esquerdo e direito dos ícones do tempo). Quando o indicador aponta para cima, significa que a pressão do ar está aumentando e o tempo deve melhorar, mas quando o indicador aponta para baixo, a pressão do ar está caindo e o tempo deve piorar.

Levando isso em consideração, pode-se ver como o tempo mudou e deve mudar. Por exemplo, se o indicador estiver apontando para baixo junto com os ícones de nuvem e sol, então a última mudança notável no tempo foi quando estava ensolarado (apenas o ícone de sol). Portanto, a próxima mudança no tempo será nuvem com ícones de chuva, pois o indicador está apontando para baixo.

Observação:
Depois que o indicador de tendência do tempo registrar uma mudança na pressão do ar, ele permanecerá permanentemente visualizado no LCD.

HISTÓRICO DA PRESSÃO DO AR (BARÔMETRO ELETRÔNICO COM TENDÊNCIA DA PRESSÃO BAROMÉTRICA)

A terceira seção do LCD também mostra o valor da pressão do ar relativa e o histórico da pressão do ar.

O gráfico de barras indica a tendência do histórico da pressão do ar nas últimas 12 horas em 5 etapas, 0h, -3h, -6h, -9h e -12h. O "0h" representa a gravação da pressão do ar da hora completa atual. As colunas representam o "hPa" (0, ±2, ±4) em um horário específico. O "0" no meio desta escala é igual à pressão atual e cada mudança (±2, ±4) representa o quão alta ou baixa a pressão passada estava em comparação com a pressão atual.

Se as barras estiverem subindo, significa que o tempo está melhorando devido ao aumento da pressão do ar. Se as barras caírem, significa que a pressão do ar caiu e o tempo deve piorar a partir do tempo presente "0h".

Observação:
Para tendências precisas da pressão barométrica, a estação meteorológica deve operar na mesma altitude, por exemplo, não deve ser movida do chão para o segundo andar da casa. Caso a unidade seja movida para um novo local, descarte as leituras nas próximas 12 a 24 horas.

TEMPERATURA EXTERNA

A quarta seção do LCD mostra a temperatura externa, o indicador de recepção, o número de identificação do transmissor e os dados MIN/MAX externos.

ALTERNANDO E REDEFININDO OS DADOS EXTERNOS

1. Para alternar entre os dados externos atuais, MAX/MIN de temperatura e as horas (apenas para dados de temperatura) em que foram registrados, pressione a tecla OUT/+:
   Uma vez para mostrar os dados MAX de temperatura externa com a hora e data registradas.
   Duas vezes para mostrar os dados MIN de temperatura externa com a hora e data registradas.
   Três vezes para retornar aos valores exibidos atuais.
2. Depois que os dados MIN ou MAX forem exibidos, pressione e segure a tecla SET por 3 segundos para redefinir o registro MIN ou MAX respectivo para os dados atuais de temperatura, e exibição da hora e data atuais.

Observação: Os dados MIN ou MAX precisam ser redefinidos individualmente.

SOBRE O TRANSMISSOR EXTERNO

O alcance do transmissor de temperatura pode ser afetado pela temperatura. Em temperaturas frias, a distância de transmissão pode ser diminuída. Lembre-se disso ao posicionar os transmissores. Além disso, a energia das baterias pode ser reduzida para o transmissor de temperatura.

VERIFICANDO A RECEPÇÃO DE 433MHz

Se os dados de temperatura externa não estiverem sendo recebidos dentro de três minutos após a configuração (ou o visor externo mostrar "- -. -" na seção externa da estação meteorológica após 3 tentativas malsucedidas durante a operação normal), verifique os seguintes pontos:

1. A distância da estação meteorológica ou dos transmissores deve ser de pelo menos 2 metros de qualquer fonte de interferência, como monitores de computador ou aparelhos de TV.
2. Evite colocar os transmissores sobre ou nas proximidades imediatas de caixilhos de janelas de metal.
3. O uso de outros produtos elétricos, como fones de ouvido ou alto-falantes que operam na frequência de sinal de 433MHz, pode impedir a transmissão ou recepção correta do sinal. Vizinhos que usam dispositivos elétricos que operam na frequência de sinal de 433MHz também podem causar interferência.

Observação:
Quando o sinal de 433MHz for recebido corretamente, não reabra a tampa da bateria do transmissor ou da estação meteorológica, pois as baterias podem se soltar dos contatos e forçar uma redefinição falsa. Se isso acontecer acidentalmente, redefina todas as unidades (consulte "Configuração" acima), caso contrário, podem ocorrer problemas de transmissão.

O alcance de transmissão é de cerca de 100 metros do transmissor de temperatura para a estação meteorológica (em espaço aberto). No entanto, isso depende do ambiente circundante e dos níveis de interferência. Se nenhuma recepção for possível apesar da observação desses fatores, todas as unidades do sistema devem ser redefinidas (consulte "Configuração" acima).

POSICIONANDO A ESTAÇÃO METEOROLÓGICA

A estação meteorológica oferece a opção de colocar a unidade sobre a mesa ou montá-la na parede. Antes de montar na parede, verifique se a(s) temperatura(s) externa(s) pode(m) ser recebida(s) do(s) local(is) desejado(s). Para montar na parede:

1. Fixe um parafuso (não fornecido) na parede desejada, deixando a cabeça estendida em cerca de 5 mm.

2. Remova o suporte da estação meteorológica puxando-o para longe da base e pendure a estação no parafuso. Lembre-se de garantir que ele se encaixe no lugar antes de soltar.

POSICIONANDO O TRANSMISSOR DE TEMPERATURA EXTERNA

O transmissor de temperatura externa é fornecido com um suporte e três parafusos para montagem na parede. Antes de fixar o transmissor, certifique-se de que o sinal de 433MHz (temperatura externa) seja recebido corretamente.

A superfície de montagem pode afetar o alcance de transmissão. Se, por exemplo, a unidade estiver fixada a uma peça de metal, pode reduzir ou aumentar o alcance de transmissão. Por este motivo, recomendamos não colocar a unidade em nenhuma superfície de metal ou em qualquer posição onde uma grande superfície de metal ou altamente polida esteja nas proximidades imediatas (portas de garagem, vidros duplos, etc.). Antes de fixar no lugar, certifique-se de que a estação meteorológica pode receber o sinal do transmissor de temperatura externa nas posições em que deseja situá-los.

CUIDADOS E MANUTENÇÃO

• Temperaturas extremas, vibração e choque devem ser evitados, pois podem causar danos às unidades e fornecer previsões e leituras imprecisas.
• Ao limpar o visor e as caixas, use apenas um pano macio e úmido. Não use solventes ou agentes de limpeza, pois podem marcar o LCD e as caixas.
• Não mergulhe as unidades em água.
• Remova imediatamente todas as baterias com pouca energia para evitar vazamentos e danos. Substitua apenas por baterias novas do tipo recomendado.
• Não faça nenhuma tentativa de reparo nas unidades. Devolva-o ao ponto de compra original para reparo por um engenheiro qualificado. Abrir e adulterar as unidades pode invalidar sua garantia.
• Não exponha as unidades a mudanças de temperatura extremas e repentinas, isso pode levar a mudanças rápidas nas previsões e leituras e, assim, reduzir sua precisão.

ESPECIFICAÇÕES

Faixa de medição de temperatura:

Interna: -9,9°C a +59,9°C com resolução de 0,1°C
+14,2°F a +139,8°F com resolução de 0,2°F
("OF.L" exibido se estiver fora desta faixa)

Externa: -29,9°C a +69,9°C com resolução de 0,1°C
-21,8°F a +157,8°F com resolução de 0,2°F
("OF.L" exibido se estiver fora desta faixa)

Faixa de umidade interna: 1% a 99% com resolução de 1%
(Exibe "- -" se estiver fora desta faixa ou a temperatura for OF.L)

Intervalos de verificação da temperatura interna: A cada 15 segundos

Intervalos de verificação da umidade interna: A cada 20 segundos

Intervalo de verificação da pressão do ar: A cada 15 segundos

Intervalo de verificação da temperatura externa: A cada 5 minutos

Alcance de transmissão: até 100 metros (espaço aberto)

Consumo de energia: (baterias alcalinas recomendadas)

Estação meteorológica: 2 x AA, IEC LR6, 1,5V

Transmissor: 2 x AAA, IEC LR3, 1,5V

Dimensões (C x L x A):

Estação meteorológica: 99 x 32,3 x 220 mm (suporte excluído)

Transmissor: 40 x 22 x 128 mm (suporte de parede excluído)

AVISO DE ISENÇÃO DE RESPONSABILIDADE

• O fabricante e o fornecedor não podem aceitar qualquer responsabilidade por leituras incorretas e quaisquer consequências que ocorram caso ocorra uma leitura imprecisa.
• Este produto não deve ser usado para fins médicos ou para informações públicas.
• Este produto foi projetado apenas para ser usado em casa como uma indicação do clima futuro e não é 100% preciso. As previsões meteorológicas fornecidas por este produto devem ser consideradas apenas como uma indicação e não como totalmente precisas.
• As especificações deste produto podem mudar sem aviso prévio.
• Este produto não é um brinquedo. Mantenha fora do alcance de crianças.
• Nenhuma parte deste manual pode ser reproduzida sem o consentimento por escrito do fabricante.

Diretiva R&TTE 1999/5/EC

Resumo da Declaração de Conformidade: Declaramos que este dispositivo de transmissão sem fio está em conformidade com os requisitos essenciais da Diretiva R&TTE 1999/5/EC.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar TFA 35.1044 - Manual da Estação Meteorológica

Idiomas disponíveis
