Manual do TFA 47.3005

Antes de usar este produto

• Certifique-se de ler atentamente o manual de instruções.
• Seguir e respeitar as instruções do seu manual evitará danos ao seu instrumento e a perda dos seus direitos estatutários decorrentes de defeitos devido ao uso incorreto.
• Não nos responsabilizamos por quaisquer danos que ocorram como resultado do não cumprimento destas instruções. Da mesma forma, não nos responsabilizamos por quaisquer leituras incorretas ou por quaisquer consequências resultantes delas.
• Por favor, preste atenção especial aos conselhos de segurança!
• Guarde este manual de instruções em segurança para referência futura.

Conteúdo da entrega

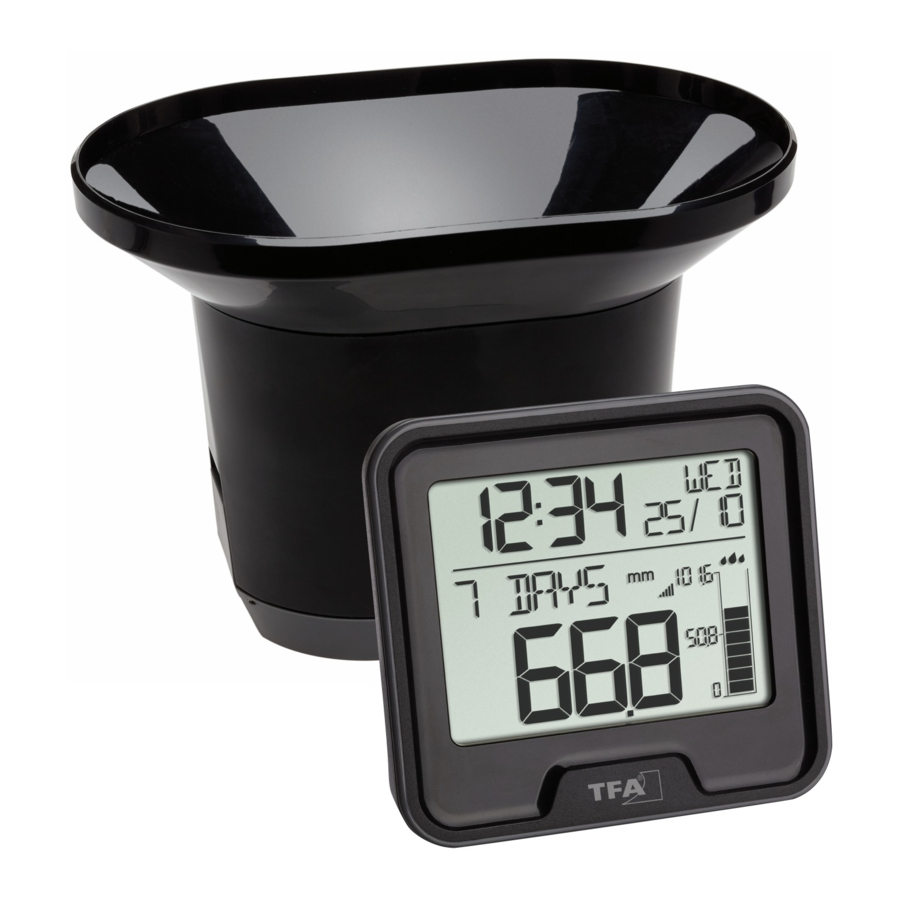

• Pluviômetro sem fio (estação base)
• Sensor de chuva (transmissor), cat.-no. 30.3233.01
• Manual de instruções

Gama de aplicações e todos os benefícios do seu novo instrumento

• Transmissão sem fio de dados de chuva (433 MHz), alcance de até 100 m (campo aberto)
• Indicação da quantidade de chuva atual, da última hora, das últimas 24 horas, 7 dias, mês, ano, bem como a quantidade total de chuva
• Histórico mensal de chuva dos últimos 12 meses
• Alerta de chuva (24 horas)
• Temperatura interna
• Relógio com data
• Ideal para jardinagem e fins agrícolas e para todos aqueles que querem aprender mais sobre a natureza

Elementos

Estação base (Recetor)

1. Visor LCD:

   1. Hora
   2. AM/PM
   3. Símbolo de bateria para a estação base
   4. Data, dia da semana / temperatura interna
   5. Quantidade de chuva de intervalo
   6. Símbolo de bateria para o transmissor
   7. Quantidade de chuva
   8. Símbolo de gota de chuva
   9. Símbolo de receção do sensor de chuva
   10. Diagrama da quantidade de chuva
   11. Símbolo de alarme
2. Botões:

   1. Botão RAIN
   2. Botão HISTORY
   3. Botão –
   4. Botão +/MODE
3. Alojamento (Fig. 2):
   1. Orifício de montagem na parede
   2. Compartimento da bateria
   3. Suporte (desdobrar)

Transmissor

4. 1. Base
   2. Funil
   3. Abas de travamento
   4. Compartimento da bateria
   5. Balança
   6. Nível de bolha
   7. 3 orifícios de montagem

Começando

Inserir as baterias

• Coloque os instrumentos sobre uma mesa a uma distância de cerca de 1,5 metros um do outro. Evite estar perto de possíveis fontes de interferência, como dispositivos eletrónicos e equipamentos de rádio.

1. Sensor de chuva
   • Abra as duas abas em cada lado do sensor de chuva e levante a parte do funil.
   • Abra o compartimento da bateria e insira duas baterias AA novas de 1,5 V. Certifique-se de que a polaridade está correta (veja a marcação na tampa).
   • Feche novamente o compartimento da bateria.
   • Feche a tampa do alojamento e tranque-a.
2. Estação base
   • Remova a película protetora do visor da estação base.
   • Abra o compartimento da bateria da estação base empurrando a tampa do compartimento da bateria para baixo com ambos os polegares. Insira duas baterias AA novas de 1,5 V, com a polaridade conforme ilustrado. Certifique-se de que a polaridade está correta. O dispositivo alertá-lo-á com um bipe e todos os segmentos serão exibidos por um breve momento. Feche novamente o compartimento da bateria.

Receção de valores externos

• A estação base irá pesquisar os valores externos do transmissor. O símbolo de receção do sensor de chuva pisca. Se a receção for bem-sucedida, a quantidade de chuva (0,0 no início) aparece no visor da estação base. Para simular valores de chuva, mova a balança (tempo de transmissão de 45 segundos).
• Se a receção dos valores externos falhar, "- - -" aparece no visor da estação base. Verifique as baterias e tente novamente. Verifique se existe alguma fonte de interferência.
• Também pode iniciar a inicialização manualmente. Prima e mantenha premido o botão +/MODE na estação base durante três segundos. A estação base tentará receber os valores medidos.

Operação

• Se o tom da tecla estiver ativado, cada operação do botão é confirmada com um bipe.
• Prima o botão +/MODE enquanto estiver no modo normal para alternar entre a temperatura interna e a data.
• Prima e mantenha premido o botão +/MODE ou – no modo de configuração para o modo rápido.
• O dispositivo sairá automaticamente do modo de configuração se nenhum botão for premido durante 20 segundos.

Definições

• Prima e mantenha premido o botão HISTORY durante 3 segundos. BEEP (BIP) (predefinição: ligado) pisca. Prima o botão +/MODE ou – para desativar ou ativar o tom da tecla. Prima novamente o botão HISTORY e a sequência de configuração é mostrada da seguinte forma: horas e minutos, visor de 24 ou 12 horas, ano, mês, dia, sequência mês/dia Dia/M ou M/Dia, a unidade de quantidade de chuva e a unidade de temperatura: Ajuste premindo o botão +/MODE ou –.
• Confirme a definição com o botão HISTORY.

1. Definição do visor de 12/24 horas
   • No modo de configuração, pode escolher entre o sistema de 12 ou 24 horas (predefinição: 24 horas).
   • No sistema de 12 horas, AM (antes do meio-dia) ou PM (depois do meio-dia) aparece no visor.
2. Definição do formato da data
   • No modo de configuração, os dois visores de data diferentes podem ser selecionados: data/mês (versão europeia) ou mês/data (versão americana) (predefinição: Dia/M).
3. Definição da unidade de quantidade de chuva
   • No modo de configuração, pode escolher entre mm (milímetro) ou in (polegadas) como unidade de quantidade de chuva.
4. Definição da unidade de temperatura
   • No modo de configuração, pode alternar entre °C (Celsius) ou °F (Fahrenheit) como unidade de temperatura.

Indicação da quantidade de chuva

• A quantidade de chuva é mostrada num gráfico de cilindro correspondente.
• Quando começa a chover, o símbolo de gota de chuva começa a piscar.
• NOW (AGORA) - quantidade de chuva no início da chuva. Reposições automáticas após 30 minutos sem chuva. O símbolo de gota de chuva deixa de piscar.
• Prima o botão RAIN no modo normal para alterar o visor entre as indicações da quantidade de chuva:
  • Quantidade de chuva da última hora (ONE HR)
  • Quantidade de chuva das últimas 24 horas (24HRS)
  • Quantidade de chuva dos últimos 7 dias (7 DAYS)
  • Quantidade de chuva do último mês (MONTH)
  • Quantidade de chuva do último ano (YEAR)
  • Indicação da quantidade de chuva TOTAL desde a configuração ou a última reposição.
• NOTA: Mantenha premido o botão – durante 3 segundos na respetiva indicação da quantidade de chuva para limpar as leituras registadas. Cada indicação da quantidade de chuva pode ser reposta individualmente.
• O dispositivo sairá automaticamente do modo de quantidade de chuva se nenhum botão for premido durante 20 segundos.

Alerta de chuva de 24 horas

• Prima o botão RAIN no modo normal durante 3 segundos para entrar no modo de alerta de chuva.
• ALERT OFF (ALERTA DESLIGADO) (predefinição) aparece no visor.
• Prima o botão +/MODE ou – para entrar no modo de alerta de chuva (On (Ligado)).
• ALERT (ALERTA) e 2.0 (predefinição) ou o último valor de alerta ajustado aparecem no visor.
• Prima o botão RAIN.
• O valor de alerta pisca e o símbolo de alerta aparece no visor. O alarme está ativado.
• Prima o botão +/MODE ou – para ajustar o valor de alerta.
• Confirme a definição com o botão RAIN.
• Se um limite de alerta selecionado for excedido, um som de alarme soará durante 5 segundos na estação base. O símbolo de alarme pisca.
• O tom de alarme soará novamente durante 5 segundos a cada minuto.
• Prima qualquer botão para parar o alarme.
• O símbolo de alarme continuará a piscar até que o valor medido esteja abaixo do limite de alarme.

Modo de histórico

• Prima o botão HISTORY no modo normal para entrar no modo de histórico.
• HIST (HISTÓRICO), o mês atual e a quantidade de chuva aparecem no visor.
• O instrumento armazena os valores de 12 meses. Prima novamente o botão HISTORY para percorrer o histórico de chuva dos últimos 12 meses.
• O dispositivo sairá automaticamente do modo de histórico se nenhum botão for premido durante 20 segundos.

Posicionamento da estação base e do transmissor

• Coloque o sensor de chuva horizontalmente numa área onde a chuva possa cair diretamente no recipiente, idealmente 60 a 90 cm acima do solo numa pequena plataforma. Se necessário, use o nível de água integrado.
• A estação base pode ser colocada em qualquer superfície plana com a perna dobrável ou montada na parede num local escolhido com o orifício de montagem, ambos encontrados na parte de trás da unidade. Certifique-se de evitar a proximidade de qualquer fonte de interferência, como ecrãs de computador, televisores ou objetos metálicos sólidos.
• Assim que o local desejado for escolhido, verifique se a transmissão do transmissor para a estação base é possível (alcance de transmissão de até 100 m em áreas abertas). Dentro de paredes sólidas, especialmente as com peças de metal, o alcance de transmissão pode ser consideravelmente reduzido.
• Se necessário, escolha outra posição para o transmissor e/ou estação base.
• Monte a base do sensor de chuva com 3 parafusos de montagem.

Cuidado e manutenção

• Limpe os dispositivos com um pano macio e húmido. Não use solventes ou agentes de limpeza abrasivos.
• Verifique e limpe o pluviômetro periodicamente para um desempenho ideal da medição de chuva. O funil deve ser rotineiramente limpo e livre de folhas e sujidade.
• Remova as baterias se não usar os dispositivos por um longo período de tempo.

Substituição da bateria

• Mude as baterias da estação base quando o símbolo da bateria aparecer no visor da hora.
• Mude as baterias do sensor de chuva, quando o símbolo da bateria aparecer no visor das quantidades de chuva.
• Atenção:
  Quando as baterias são mudadas, o contacto entre o transmissor e a estação base deve ser restaurado – por isso, insira sempre baterias novas em ambos os dispositivos ou inicie a pesquisa manual pelo transmissor.

Resolução de problemas

Especificações

Para sua segurança

• Este produto destina-se exclusivamente ao intervalo de aplicação descrito acima. Deve ser usado apenas conforme descrito nestas instruções.
• Reparações, alterações ou modificações não autorizadas no produto são proibidas.

Risco de ferimentos:

• Mantenha estes dispositivos e as baterias fora do alcance das crianças.
• As baterias contêm ácidos nocivos e podem ser perigosas se ingeridas. Se uma bateria for engolida, isso pode levar a queimaduras internas graves e morte em duas horas. Se suspeitar que uma bateria possa ter sido engolida ou de outra forma presa no corpo, procure ajuda médica imediatamente.
• As baterias não devem ser jogadas no fogo, em curto-circuito, desmontadas ou recarregadas. Risco de explosão!
• As baterias fracas devem ser trocadas o mais breve possível para evitar danos causados por vazamentos. Nunca use uma combinação de baterias velhas e novas juntas, nem baterias de tipos diferentes. Use luvas de proteção resistentes a produtos químicos e óculos de segurança ao manusear baterias com vazamento.

• Não exponha o dispositivo a temperaturas extremas, vibrações ou choques.
• Proteja a estação base da humidade.

E-Mail: info@tfa-dostmann.de
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Germany
