Manual TFA 47.3005

Sebelum menggunakan produk ini

• Pastikan Anda membaca buku petunjuk dengan saksama.
• Mengikuti dan mematuhi petunjuk dalam buku manual Anda akan mencegah kerusakan pada instrumen Anda dan hilangnya hak-hak menurut undang-undang Anda yang timbul dari cacat akibat penggunaan yang salah.
• Kami tidak bertanggung jawab atas segala kerusakan yang terjadi sebagai akibat dari tidak mengikuti petunjuk ini. Demikian juga, kami tidak bertanggung jawab atas pembacaan yang salah atau atas segala konsekuensi yang timbul darinya.
• Harap perhatikan secara khusus saran keselamatan!
• Harap simpan buku petunjuk ini di tempat yang aman untuk referensi di masa mendatang.

Isi pengiriman

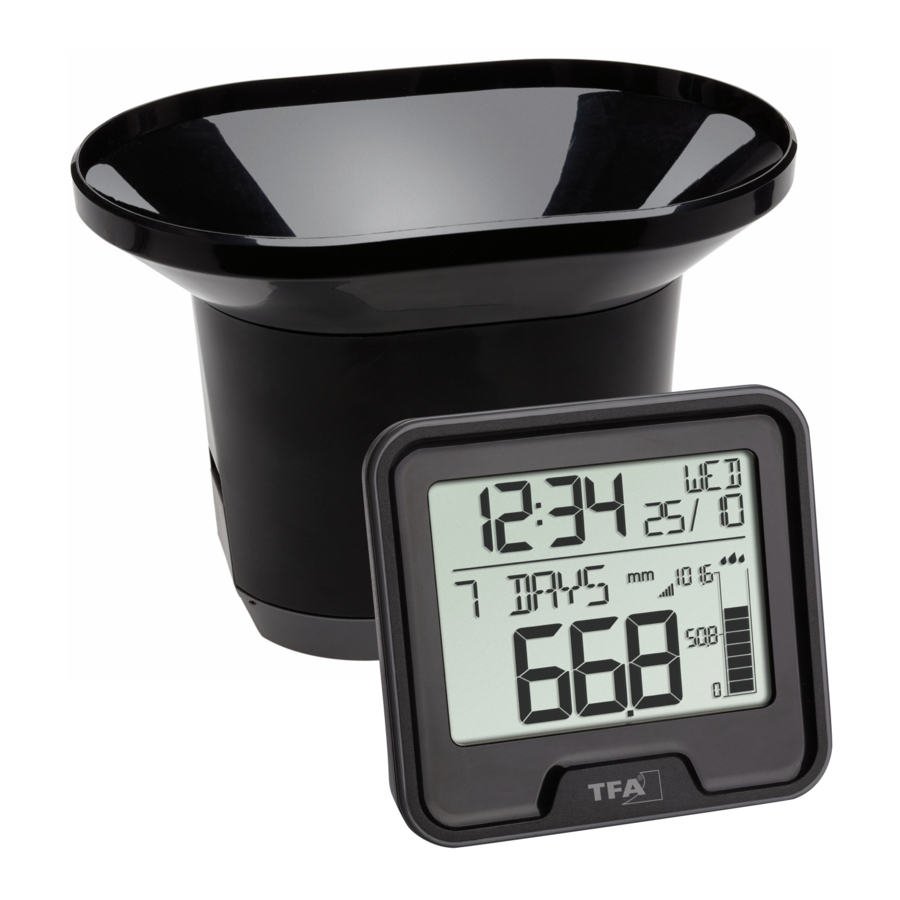

• Pengukur curah hujan nirkabel (stasiun pangkalan)
• Sensor hujan (pemancar), cat.-no. 30.3233.01
• Buku petunjuk

Jangkauan aplikasi dan semua manfaat dari instrumen baru Anda

• Transmisi nirkabel data curah hujan (433 MHz), jangkauan hingga 100 m (lapangan terbuka)
• Indikasi jumlah curah hujan saat ini, satu jam terakhir, 24 jam terakhir, 7 hari, bulan, tahun, serta jumlah total curah hujan
• Riwayat curah hujan bulanan selama 12 bulan terakhir
• Peringatan curah hujan (24 jam)
• Suhu dalam ruangan
• Jam dengan tanggal
• Ideal untuk keperluan berkebun dan pertanian serta bagi semua orang yang ingin belajar lebih banyak tentang alam

Elemen

Stasiun pangkalan (Penerima)

1. Layar LCD:

   1. Waktu
   2. AM/PM
   3. Simbol baterai untuk stasiun pangkalan
   4. Tanggal, hari dalam seminggu / suhu dalam ruangan
   5. Jumlah curah hujan interval
   6. Simbol baterai untuk pemancar
   7. Jumlah curah hujan
   8. Simbol tetesan hujan
   9. Simbol penerimaan sensor hujan
   10. Diagram jumlah curah hujan
   11. Simbol alarm
2. Tombol:

   1. Tombol RAIN
   2. Tombol HISTORY
   3. Tombol –
   4. Tombol +/MODE
3. Rumah (Gbr. 2):
   1. Lubang pemasangan di dinding
   2. Kompartemen baterai
   3. Penyangga (lipat keluar)

Pemancar

4. 1. Dasar
   2. Corong
   3. Tab pengunci
   4. Kompartemen baterai
   5. Rocker
   6. Waterpass
   7. 3 lubang pemasangan

Memulai

Masukkan baterai

• Tempatkan instrumen di atas meja dengan jarak sekitar 1,5 meter satu sama lain. Hindari berada dekat dengan kemungkinan sumber gangguan seperti perangkat elektronik dan peralatan radio.

1. Sensor hujan
   • Buka dua tab di setiap sisi sensor hujan dan angkat bagian corong.
   • Buka kompartemen baterai dan masukkan dua baterai AA 1,5 V baru. Pastikan polaritasnya benar (lihat tanda pada penutup).
   • Tutup kembali kompartemen baterai.
   • Tutup penutup rumah dan kunci.
2. Stasiun pangkalan
   • Lepaskan film pelindung dari layar stasiun pangkalan.
   • Buka kompartemen baterai stasiun pangkalan dengan mendorong penutup kompartemen baterai ke bawah dengan kedua ibu jari. Masukkan dua baterai AA 1,5 V baru, polaritas seperti yang diilustrasikan. Pastikan polaritasnya benar. Perangkat akan memberi tahu Anda dengan bunyi bip dan semua segmen akan ditampilkan untuk sesaat. Tutup kembali kompartemen baterai.

Penerimaan nilai luar ruangan

• Stasiun pangkalan akan memindai nilai luar ruangan dari pemancar. Simbol penerimaan sensor hujan berkedip. Jika penerimaan berhasil, jumlah curah hujan (0,0 pada awalnya) muncul di layar stasiun pangkalan. Untuk mensimulasikan nilai curah hujan, gerakkan rocker (waktu transmisi 45 detik).
• Jika penerimaan nilai luar ruangan gagal, "- - -" muncul di layar stasiun pangkalan. Periksa baterai dan coba lagi. Periksa apakah ada sumber gangguan.
• Anda juga dapat memulai inisialisasi secara manual. Tekan dan tahan tombol +/MODE pada stasiun pangkalan selama tiga detik. Stasiun pangkalan akan mencoba menerima nilai yang diukur.

Pengoperasian

• Jika nada tombol diaktifkan, setiap pengoperasian tombol akan diakui dengan bunyi bip.
• Tekan tombol +/MODE saat dalam mode normal untuk beralih antara suhu dalam ruangan dan tanggal.
• Tekan dan tahan tombol +/MODE atau – dalam mode pengaturan untuk mode cepat.
• Perangkat akan secara otomatis keluar dari mode pengaturan jika tidak ada tombol yang ditekan selama 20 detik.

Pengaturan

• Tekan dan tahan tombol HISTORY selama 3 detik. BEEP (default: aktif) berkedip. Tekan tombol +/MODE atau – untuk menonaktifkan atau mengaktifkan nada tombol. Tekan tombol HISTORY lagi dan urutan pengaturan ditampilkan sebagai berikut: jam dan menit, tampilan 24 atau 12 jam, tahun, bulan, hari, urutan bulan/hari Hari/B atau B/Hari, satuan jumlah hujan dan satuan suhu: Sesuaikan dengan menekan tombol +/MODE atau –.
• Konfirmasikan pengaturan dengan tombol HISTORY.

1. Pengaturan tampilan 12/24 jam
   • Dalam mode pengaturan, Anda dapat memilih antara sistem 12 - atau 24 jam (default: 24 jam).
   • Dalam sistem 12 jam, AM (sebelum tengah hari) atau PM (setelah tengah hari) muncul di layar.
2. Pengaturan format tanggal
   • Dalam mode pengaturan, dua tampilan tanggal yang berbeda dapat dipilih: tanggal/bulan (versi Eropa) atau bulan/tanggal (versi Amerika) (default: Hari/B).
3. Pengaturan satuan jumlah curah hujan
   • Dalam mode pengaturan, Anda dapat memilih antara mm (milimeter) atau in (inci) sebagai satuan jumlah curah hujan.
4. Pengaturan satuan suhu
   • Dalam mode pengaturan, Anda dapat mengubah antara °C (Celsius) atau °F (Fahrenheit) sebagai satuan suhu.

Indikasi jumlah curah hujan

• Jumlah curah hujan ditampilkan pada grafik silinder yang sesuai.
• Saat mulai hujan, simbol tetesan hujan mulai berkedip.
• NOW (SAAT INI) - jumlah curah hujan pada awal hujan. Reset otomatis setelah 30 menit tidak ada curah hujan. Simbol tetesan hujan berhenti berkedip.
• Tekan tombol RAIN dalam mode normal untuk mengubah tampilan antara indikasi jumlah curah hujan:
  • Jumlah curah hujan satu jam terakhir (ONE HR)
  • Jumlah curah hujan 24 jam terakhir (24HRS)
  • Jumlah curah hujan 7 hari terakhir (7 DAYS)
  • Jumlah curah hujan bulan terakhir (MONTH)
  • Jumlah curah hujan tahun terakhir (YEAR)
  • Indikasi jumlah curah hujan TOTAL sejak pengaturan atau reset terakhir.
• CATATAN: Tahan tombol – selama 3 detik dalam indikasi jumlah curah hujan masing-masing untuk menghapus pembacaan yang direkam. Setiap indikasi jumlah curah hujan dapat direset secara individual.
• Perangkat akan secara otomatis keluar dari mode jumlah curah hujan jika tidak ada tombol yang ditekan selama 20 detik.

Peringatan hujan 24 jam

• Tekan tombol RAIN dalam mode normal selama 3 detik untuk masuk ke mode peringatan hujan.
• ALERT OFF (default) muncul di layar.
• Tekan tombol +/MODE atau – untuk masuk ke mode peringatan hujan (On).
• ALERT dan 2.0 (default) atau nilai peringatan yang terakhir disesuaikan muncul di layar.
• Tekan tombol RAIN.
• Nilai peringatan berkedip dan simbol peringatan muncul di layar. Alarm diaktifkan.
• Tekan tombol +/MODE atau – untuk menyesuaikan nilai peringatan.
• Konfirmasikan pengaturan dengan tombol RAIN.
• Jika batas peringatan yang dipilih terlampaui, suara alarm akan berdering selama 5 detik di stasiun pangkalan. Simbol alarm berkedip.
• Nada alarm akan berbunyi lagi selama 5 detik setiap menit.
• Tekan tombol apa saja untuk menghentikan alarm.
• Simbol alarm akan terus berkedip hingga nilai yang diukur berada di bawah batas alarm.

Mode riwayat

• Tekan tombol HISTORY dalam mode normal untuk masuk ke mode riwayat.
• HIST, bulan saat ini dan jumlah curah hujan muncul di layar.
• Instrumen menyimpan nilai selama 12 bulan. Tekan tombol HISTORY lagi untuk menggulir kembali riwayat hujan selama 12 bulan terakhir.
• Perangkat akan secara otomatis keluar dari mode riwayat jika tidak ada tombol yang ditekan selama 20 detik.

Penempatan stasiun pangkalan dan pemancar

• Tempatkan sensor hujan secara horizontal di area tempat hujan dapat jatuh langsung ke dalam wadah, idealnya 60 hingga 90 cm di atas tanah di atas platform kecil. Jika perlu, gunakan waterpass terintegrasi.
• Stasiun pangkalan dapat ditempatkan di permukaan datar mana pun dengan kaki yang dapat dilipat atau dipasang di dinding di lokasi yang dipilih dengan lubang pemasangan, keduanya ditemukan di bagian belakang unit. Pastikan Anda menghindari sekitar sumber gangguan seperti layar komputer, perangkat TV, atau benda logam padat.
• Setelah lokasi yang diinginkan dipilih, periksa apakah transmisi dari pemancar ke stasiun pangkalan memungkinkan (jangkauan transmisi hingga 100 m di area terbuka). Di dalam dinding padat, terutama yang memiliki bagian logam, jangkauan transmisi dapat berkurang secara signifikan.
• Jika perlu, pilih posisi lain untuk pemancar dan/atau stasiun pangkalan.
• Pasang dasar sensor hujan dengan 3 sekrup pemasangan.

Perawatan dan pemeliharaan

• Bersihkan perangkat dengan kain lembap yang lembut. Jangan gunakan pelarut atau bahan penggosok.
• Periksa dan bersihkan pengukur curah hujan secara berkala untuk kinerja optimal pengukuran curah hujan. Corong harus dibersihkan secara rutin dan dibebaskan dari daun dan kotoran.
• Lepaskan baterai jika Anda tidak menggunakan perangkat untuk jangka waktu yang lama.

Penggantian baterai

• Ganti baterai stasiun pangkalan saat simbol baterai muncul di tampilan waktu.
• Ganti baterai sensor hujan, saat simbol baterai muncul di tampilan jumlah hujan.
• Harap diperhatikan:
  Saat baterai diganti, kontak antara pemancar dan stasiun pangkalan harus dipulihkan – jadi selalu masukkan baterai baru ke kedua perangkat atau mulai pencarian manual untuk pemancar.

Pemecahan masalah

Spesifikasi

Untuk keselamatan Anda

• Produk ini secara eksklusif ditujukan untuk jangkauan aplikasi yang dijelaskan di atas. Ini hanya boleh digunakan seperti yang dijelaskan dalam petunjuk ini.
• Perbaikan, perubahan, atau modifikasi yang tidak sah pada produk dilarang.

Risiko cedera:

• Jauhkan perangkat dan baterai ini dari jangkauan anak-anak.
• Baterai mengandung asam berbahaya dan mungkin berbahaya jika tertelan. Jika baterai tertelan, ini dapat menyebabkan luka bakar internal yang serius dan kematian dalam waktu dua jam. Jika Anda menduga baterai mungkin telah tertelan atau tertangkap di dalam tubuh, segera dapatkan bantuan medis.
• Baterai tidak boleh dibuang ke api, dihubung singkat, dibongkar, atau diisi ulang. Risiko ledakan!
• Baterai lemah harus diganti sesegera mungkin untuk mencegah kerusakan yang disebabkan oleh kebocoran. Jangan pernah menggunakan kombinasi baterai lama dan baru bersama-sama, atau baterai dari berbagai jenis. Kenakan sarung tangan pelindung tahan bahan kimia dan kacamata pengaman saat menangani baterai yang bocor.

• Jangan memaparkan perangkat ke suhu ekstrem, getaran, atau guncangan.
• Lindungi stasiun pangkalan dari kelembapan.
