Manuali i TFA 47.3005

Përpara se ta përdorni këtë produkt

• Ju lutemi sigurohuni që ta lexoni me kujdes manualin e udhëzimeve.
• Nëse ndiqni dhe respektoni udhëzimet në manualin tuaj, do të parandaloni dëmtimin e instrumentit tuaj dhe humbjen e të drejtave tuaja ligjore që rrjedhin nga defektet për shkak të përdorimit të gabuar.
• Ne nuk do të jemi përgjegjës për asnjë dëmtim që ndodh si rezultat i mos ndjekjes së këtyre udhëzimeve. Po ashtu, nuk marrim përsipër asnjë përgjegjësi për ndonjë lexim të pasaktë ose për ndonjë pasojë që rezulton nga ato.
• Ju lutemi, kushtojini vëmendje të veçantë këshillave të sigurisë!
• Ju lutemi, mbajeni të sigurt këtë manual udhëzimesh për referencë në të ardhmen.

Përmbajtja e dorëzimit

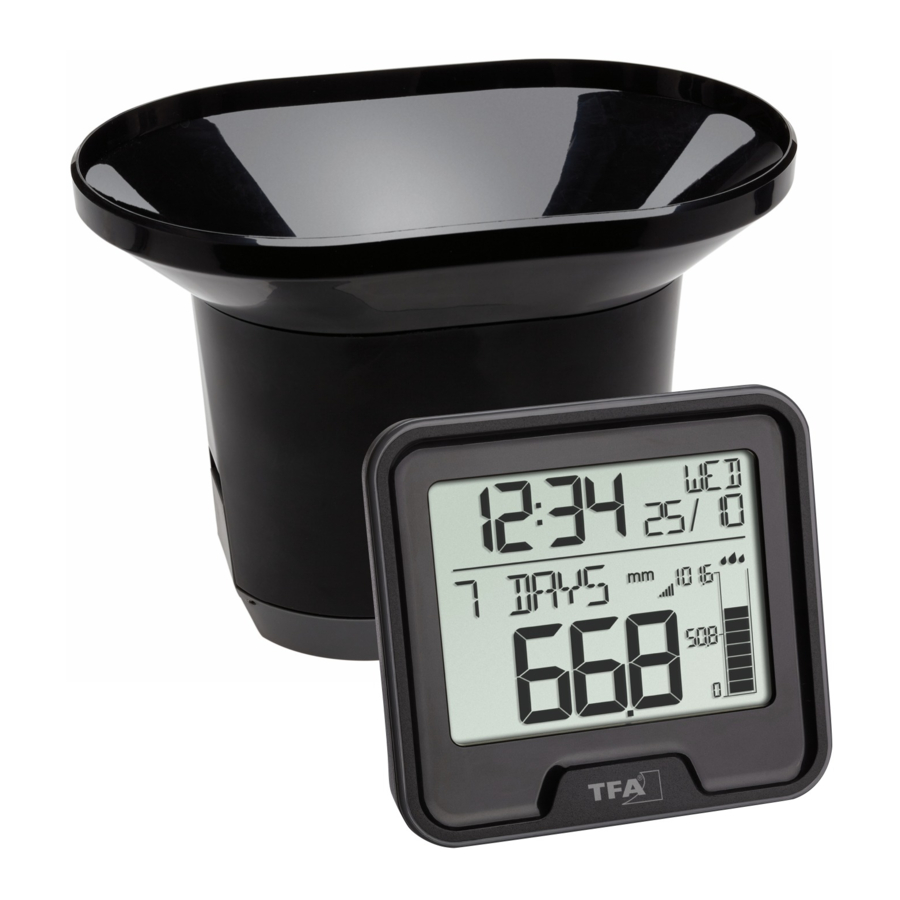

• Matës shiu pa tela (stacioni bazë)
• Sensori i shiut (transmetuesi), nr. i kat. 30.3233.01
• Manuali i udhëzimeve

Gama e aplikimit dhe të gjitha përfitimet e instrumentit tuaj të ri

• Transmetim pa tela i të dhënave të reshjeve (433 MHz), rreze deri në 100 m (fushë e hapur)
• Tregimi i sasisë aktuale të reshjeve, orës së fundit, 24 orëve të fundit, 7 ditëve, muajit, vitit, si dhe sasisë totale të reshjeve
• Historia mujore e reshjeve e 12 muajve të fundit
• Alarm për reshjet (24 orë)
• Temperatura e brendshme
• Ora me datë
• Ideale për qëllime kopshtesh dhe bujqësore dhe për të gjithë ata që duan të mësojnë më shumë rreth natyrës

Elementet

Stacioni bazë (marrësi)

1. Ekrani LCD:

   1. Ora
   2. AM/PM
   3. Simboli i baterisë për stacionin bazë
   4. Data, dita e javës / temperatura e brendshme
   5. Sasia e reshjeve sipas intervalit
   6. Simboli i baterisë për transmetuesin
   7. Sasia e reshjeve
   8. Simboli i pikës së shiut
   9. Simboli i pritjes së sensorit të shiut
   10. Diagrami i sasisë së reshjeve
   11. Simboli i alarmit
2. Butonat:

   1. Butoni RAIN
   2. Butoni HISTORY
   3. Butoni –
   4. Butoni +/MODE
3. Strehimi (Fig. 2):
   1. Vrimë për montim në mur
   2. Ndërkompartimenti i baterisë
   3. Mbështetëse (hapet)

Transmetuesi

4. 1. Baza
   2. Hinka
   3. Skedat e kyçjes
   4. Ndërkompartimenti i baterisë
   5. Lëkundës
   6. Niveli i flluskës
   7. 3 vrima montimi

Duke filluar

Vendosni bateritë

• Vendosni instrumentet në një tavolinë në një distancë prej rreth 1,5 metrash nga njëri-tjetri. Shmangni qëndrimin afër burimeve të mundshme të ndërhyrjeve të tilla si pajisjet elektronike dhe pajisjet radio.

1. Sensori i shiut
   • Hapni dy skedat në secilën anë të sensorit të shiut dhe ngrini pjesën e hinkës.
   • Hapni ndërkompartimentin e baterisë dhe futni dy bateri të reja AA 1,5 V. Sigurohuni që polariteti të jetë i saktë (shihni shënimin në kapak).
   • Mbyllni përsëri ndërkompartimentin e baterisë.
   • Mbyllni kapakun e kutisë dhe kyçeni atë.
2. Stacioni bazë
   • Hiqni filmin mbrojtës nga ekrani i stacionit bazë.
   • Hapni ndërkompartimentin e baterisë së stacionit bazë duke e shtyrë kapakun e ndërkompartimentit të baterisë poshtë me të dy gishtat e mëdhenj. Futni dy bateri të reja AA 1,5 V, polaritetin siç ilustrohet. Sigurohuni që polariteti të jetë i saktë. Pajisja do t'ju sinjalizojë me një bip dhe të gjithë segmentet do të shfaqen për një moment të shkurtër. Mbyllni përsëri ndërkompartimentin e baterisë.

Pritja e vlerave të jashtme

• Stacioni bazë do të skanojë vlerat e jashtme të transmetuesit. Simboli i pritjes së sensorit të shiut pulson. Nëse pritja është e suksesshme, sasia e reshjeve (0,0 në fillim) shfaqet në ekranin e stacionit bazë. Për të simuluar vlerat e reshjeve, lëvizni lëkundësin (koha e transmetimit 45 sekonda).
• Nëse pritja e vlerave të jashtme dështon, "- - -" shfaqet në ekranin e stacionit bazë. Kontrolloni bateritë dhe provojeni përsëri. Kontrolloni nëse ka ndonjë burim ndërhyrjeje.
• Ju gjithashtu mund ta filloni inicializimin manualisht. Shtypni dhe mbani butonin +/MODE në stacionin bazë për tre sekonda. Stacioni bazë do të përpiqet të marrë vlerat e matura.

Funksionimi

• Nëse toni i tastit është aktivizuar, çdo funksionim i butonit pranohet me një bip.
• Shtypni butonin +/MODE ndërsa jeni në modalitetin normal për të kaluar midis temperaturës së brendshme dhe datës.
• Shtypni dhe mbani butonin +/MODE ose – në modalitetin e konfigurimit për modalitetin e shpejtë.
• Pajisja do të dalë automatikisht nga modaliteti i konfigurimit nëse nuk shtypet asnjë buton për 20 sekonda.

Cilësimet

• Shtypni dhe mbani butonin HISTORY për 3 sekonda. BEEP (parazgjedhur: ndezur) pulson. Shtypni butonin +/MODE ose – për të çaktivizuar ose aktivizuar tonin e tastit. Shtypni përsëri butonin HISTORY dhe sekuenca e konfigurimit tregohet si më poshtë: orët dhe minutat, shfaqja 24 ose 12 orë, viti, muaji, dita, sekuenca muaj/ditë Dita/M ose M/Dita, njësia e sasisë së shiut dhe njësia e temperaturës: Rregullojeni duke shtypur butonin +/MODE ose –.
• Konfirmoni cilësimin me butonin HISTORY.

1. Cilësimi i shfaqjes 12/24-orëshe
   • Në modalitetin e konfigurimit mund të zgjidhni midis sistemit 12 - ose 24 orësh (parazgjedhur: 24 orë).
   • Në sistemin 12-HR, AM (para mesditës) ose PM (pas mesditës) shfaqet në ekran.
2. Cilësimi i formatit të datës
   • Në modalitetin e konfigurimit mund të zgjidhen dy ekranet e ndryshme të datës: data/muaji (versioni evropian) ose muaji/data (versioni amerikan) (parazgjedhur: Dita/M).
3. Cilësimi i njësisë së sasisë së reshjeve
   • Në modalitetin e konfigurimit mund të zgjidhni midis mm (milimetër) ose in (inç) si njësi e sasisë së reshjeve.
4. Cilësimi i njësisë së temperaturës
   • Në modalitetin e konfigurimit, mund të ndryshoni midis °C (Celsius) ose °F (Fahrenheit) si njësi e temperaturës.

Tregimi i sasisë së reshjeve

• Sasia e reshjeve tregohet në një grafik cilindrik përkatës.
• Kur fillon të bjerë shi, simboli i pikës së shiut fillon të pulsojë.
• TANI - sasia e reshjeve në fillim të shiut. Rivendosje automatike pas 30 minutash pa reshje. Simboli i pikës së shiut ndalon së pulsuari.
• Shtypni butonin RAIN në modalitetin normal për të ndryshuar ekranin midis treguesve të sasisë së reshjeve:
  • Sasia e reshjeve e orës së fundit (ONE HR)
  • Sasia e reshjeve e 24 orëve të fundit (24HRS)
  • Sasia e reshjeve e 7 ditëve të fundit (7 DAYS)
  • Sasia e reshjeve e muajit të fundit (MONTH)
  • Sasia e reshjeve e vitit të fundit (YEAR)
  • Tregimi i sasisë TOTAL të reshjeve që nga konfigurimi ose rivendosja e fundit.
• SHËNIM: Mbajeni butonin – për 3 sekonda në treguesin përkatës të sasisë së reshjeve për të pastruar leximet e regjistruara. Çdo tregues i sasisë së reshjeve mund të rivendoset individualisht.
• Pajisja do të dalë automatikisht nga modaliteti i sasisë së reshjeve nëse nuk shtypet asnjë buton për 20 sekonda.

Alarm për shiun 24 orë

• Shtypni butonin RAIN në modalitetin normal për 3 sekonda për të hyrë në modalitetin e alarmit të shiut.
• ALERT OFF (parazgjedhur) shfaqet në ekran.
• Shtypni butonin +/MODE ose – për të hyrë në modalitetin e alarmit të shiut (Ndezur).
• ALERT dhe 2.0 (parazgjedhur) ose vlera e fundit e rregulluar e alarmit shfaqet në ekran.
• Shtypni butonin RAIN.
• Vlera e alarmit pulson dhe simboli i alarmit shfaqet në ekran. Alarmi është aktivizuar.
• Shtypni butonin +/MODE ose – për të rregulluar vlerën e alarmit.
• Konfirmoni cilësimin me butonin RAIN.
• Nëse tejkalohet një kufi i zgjedhur alarmi, një tingull alarmi do të bjerë për 5 sekonda në stacionin bazë. Simboli i alarmit pulson.
• Toni i alarmit do të bjerë përsëri për 5 sekonda në çdo minutë.
• Shtypni ndonjë buton për të ndaluar alarmin.
• Simboli i alarmit do të vazhdojë të pulsojë derisa vlera e matur të jetë nën kufirin e alarmit.

Modaliteti i historikut

• Shtypni butonin HISTORY në modalitetin normal për të hyrë në modalitetin e historikut.
• HIST, muaji aktual dhe sasia e shiut shfaqen në ekran.
• Instrumenti ruan vlerat e 12 muajve. Shtypni përsëri butonin HISTORY për të lëvizur prapa historinë e shiut për 12 muajt e fundit.
• Pajisja do të dalë automatikisht nga modaliteti i historikut nëse nuk shtypet asnjë buton për 20 sekonda.

Pozicionimi i stacionit bazë dhe transmetuesit

• Vendoseni sensorin e shiut horizontalisht në një zonë ku shiu mund të bjerë drejtpërdrejt në enë, idealisht 60 deri në 90 cm mbi tokë në një platformë të vogël. Nëse është e nevojshme, përdorni nivelin e integruar të ujit.
• Stacioni bazë mund të vendoset në çdo sipërfaqe të sheshtë me këmbën e palosshme ose të montohet në mur në një vend të zgjedhur me vrimën e montimit, të dyja të gjetura në pjesën e pasme të njësisë. Sigurohuni që të shmangni afërsinë e çdo burimi ndërhyrjeje të tilla si ekranet e kompjuterëve, televizorët ose objektet e forta metalike.
• Pasi të jetë zgjedhur vendndodhja e dëshiruar, kontrolloni nëse transmetimi nga transmetuesi në stacionin bazë është i mundur (rreze transmetimi deri në 100 m në zona të hapura). Brenda mureve të ngurta, veçanërisht atyre me pjesë metalike, rrezja e transmetimit mund të reduktohet ndjeshëm.
• Nëse është e nevojshme, zgjidhni një pozicion tjetër për transmetuesin dhe/ose stacionin bazë.
• Montoni bazën e sensorit të shiut me 3 vida montimi.

Kujdesi dhe mirëmbajtja

• Pastroni pajisjet me një leckë të butë të lagur. Mos përdorni tretës ose gërryes.
• Kontrolloni dhe pastroni periodikisht matësin e shiut për performancë optimale të matjes së reshjeve. Hinka duhet të pastrohet rregullisht dhe të çlirohet nga gjethet dhe papastërtitë.
• Hiqni bateritë nëse nuk i përdorni pajisjet për një periudhë të gjatë kohore.

Zëvendësimi i baterisë

• Ndryshoni bateritë e stacionit bazë kur simboli i baterisë shfaqet në ekranin e orës.
• Ndryshoni bateritë e sensorit të shiut, kur simboli i baterisë shfaqet në ekranin e sasive të shiut.
• Ju lutemi vini re:
  Kur ndryshohen bateritë, kontakti midis transmetuesit dhe stacionit bazë duhet të rivendoset – ndaj futni gjithmonë bateri të reja në të dyja pajisjet ose filloni kërkimin manual për transmetuesin.

Zgjidhja e problemeve

Specifikimet

Për sigurinë tuaj

• Ky produkt është menduar ekskluzivisht për gamën e aplikimit të përshkruar më sipër. Ai duhet të përdoret vetëm siç përshkruhet brenda këtyre udhëzimeve.
• Riparimet, ndryshimet ose modifikimet e paautorizuara në produkt janë të ndaluara.

Rreziku i lëndimit:

• Mbajini këto pajisje dhe bateritë larg fëmijëve.
• Bateritë përmbajnë acide të dëmshme dhe mund të jenë të rrezikshme nëse gëlltiten. Nëse një bateri gëlltitet, kjo mund të çojë në djegie të rënda të brendshme dhe vdekje brenda dy orësh. Nëse dyshoni se një bateri mund të jetë gëlltitur ose kapur ndryshe në trup, kërkoni menjëherë ndihmë mjekësore.
• Bateritë nuk duhet të hidhen në zjarr, të shkurtohen, të çmontohen ose të rikarikohen. Rrezik shpërthimi!
• Bateritë e ulëta duhet të ndërrohen sa më shpejt të jetë e mundur për të parandaluar dëmtimin e shkaktuar nga rrjedhja. Asnjëherë mos përdorni një kombinim të baterive të vjetra dhe të reja së bashku, as bateri të llojeve të ndryshme. Vishni doreza mbrojtëse rezistente ndaj kimikateve dhe syze sigurie kur trajtoni bateritë që rrjedhin.

• Mos e ekspozoni pajisjen ndaj temperaturave ekstreme, dridhjeve ose goditjeve.
• Mbroni stacionin bazë nga lagështia.
