TFA 47.3005 Kullanım Kılavuzu

Bu ürünü kullanmadan önce

• Lütfen kullanım kılavuzunu dikkatlice okuduğunuzdan emin olun.
• Kılavuzunuzdaki talimatlara uymak ve saygı duymak, cihazınızda meydana gelebilecek hasarları ve yanlış kullanımdan kaynaklanan kusurlardan doğan yasal haklarınızın kaybını önleyecektir.
• Bu talimatlara uyulmaması sonucunda meydana gelen hiçbir zarardan sorumlu değiliz. Aynı şekilde, herhangi bir yanlış okuma veya bunlardan kaynaklanan herhangi bir sonuç için sorumluluk kabul etmiyoruz.
• Lütfen güvenlik tavsiyelerine özellikle dikkat edin!
• Lütfen bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın.

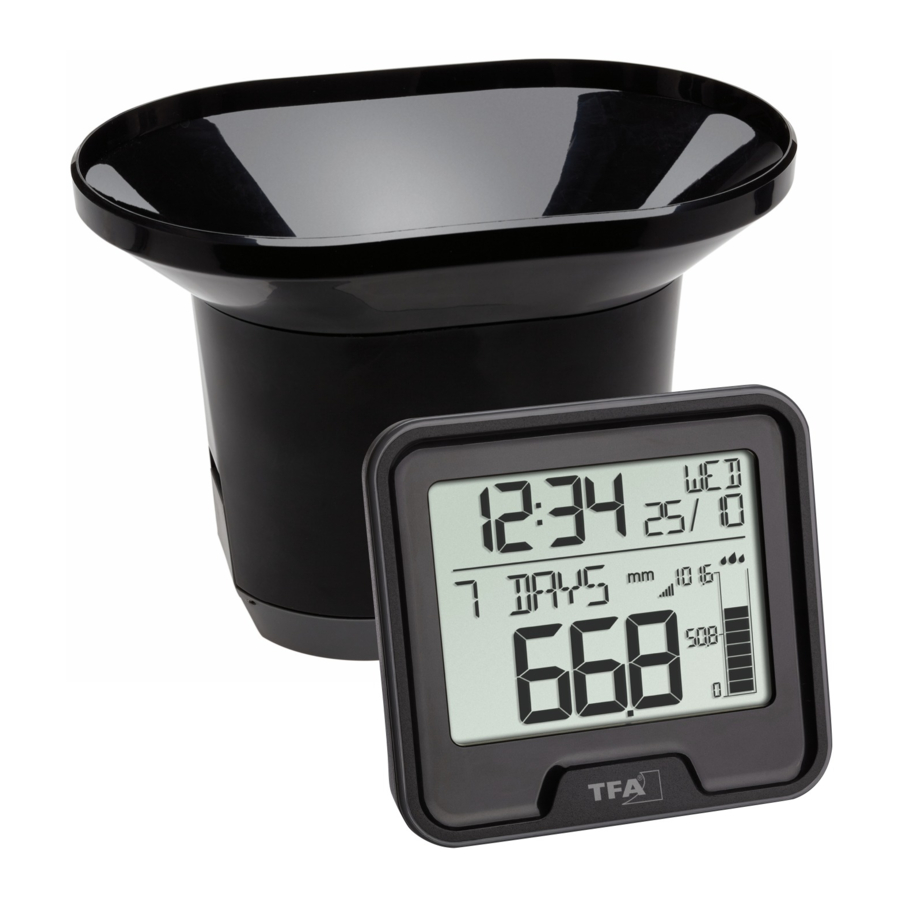

Teslimat içeriği

• Kablosuz yağmur ölçer (baz istasyonu)
• Yağmur sensörü (verici), ürün no. 30.3233.01
• Kullanım kılavuzu

Yeni cihazınızın uygulama alanı ve tüm avantajları

• Yağış verilerinin kablosuz iletimi (433 MHz), 100 m'ye kadar menzil (açık alan)
• Mevcut yağış miktarının, son saatin, son 24 saatin, 7 günün, ayın, yılın yanı sıra toplam yağış miktarının gösterilmesi
• Son 12 ayın aylık yağış geçmişi
• Yağış uyarısı (24 saat)
• İç ortam sıcaklığı
• Tarihli saat
• Bahçecilik ve tarımsal amaçlar için ve doğa hakkında daha fazla bilgi edinmek isteyen herkes için idealdir

Elemanlar

Baz istasyonu (Alıcı)

1. LCD ekran:

   1. Saat
   2. AM/PM
   3. Baz istasyonu için pil sembolü
   4. Tarih, haftanın günü / iç ortam sıcaklığı
   5. Aralıklı yağış miktarı
   6. Verici için pil sembolü
   7. Yağış miktarı
   8. Yağmur damlası sembolü
   9. Yağmur sensörü alım sembolü
   10. Diyagram yağış miktarı
   11. Alarm sembolü
2. Düğmeler:

   1. RAIN (YAĞMUR) düğmesi
   2. HISTORY (GEÇMİŞ) düğmesi
   3. – düğmesi
   4. +/MODE düğmesi
3. Gövde (Şekil 2):
   1. Duvara montaj deliği
   2. Pil bölmesi
   3. Ayak (açılır)

Verici

4. 1. Taban
   2. Huni
   3. Kilitleme tırnakları
   4. Pil bölmesi
   5. Roker
   6. Su terazisi
   7. 3 montaj deliği

Başlarken

Pilleri takın

• Cihazları birbirinden yaklaşık 1,5 metre mesafede bir masanın üzerine yerleştirin. Elektronik cihazlar ve radyo ekipmanları gibi olası parazit kaynaklarına yakın olmaktan kaçının.

1. Yağmur sensörü
   • Yağmur sensörünün her iki tarafındaki iki tırnağı açın ve huni kısmını kaldırın.
   • Pil bölmesini açın ve iki yeni AA 1,5 V pili takın. Polaritenin doğru olduğundan emin olun (kapaktaki işarete bakın).
   • Pil bölmesini tekrar kapatın.
   • Gövde kapağını kapatın ve kilitleyin.
2. Baz istasyonu
   • Koruyucu filmi baz istasyonu ekranından çıkarın.
   • Pil bölmesi kapağını her iki başparmağınızla aşağı doğru iterek baz istasyonunun pil bölmesini açın. Resimde gösterildiği gibi iki yeni AA 1,5 V pili takın, polaritenin doğru olduğundan emin olun. Cihaz size bir bip sesiyle uyarı verecek ve tüm segmentler kısa bir süre için görüntülenecektir. Pil bölmesini tekrar kapatın.

Dış mekan değerleri alımı

• Baz istasyonu vericinin dış mekan değerlerini tarayacaktır. Yağmur sensörünün alım sembolü yanıp söner. Alım başarılı olursa, yağış miktarı (başlangıçta 0,0) baz istasyonu ekranında görünür. Yağış değerlerini simüle etmek için roketi hareket ettirin (iletim süresi 45 saniye).
• Dış mekan değerlerinin alımı başarısız olursa, baz istasyonu ekranında "- - -" görünür. Pilleri kontrol edin ve tekrar deneyin. Herhangi bir parazit kaynağı olup olmadığını kontrol edin.
• Başlatmayı manuel olarak da başlatabilirsiniz. Baz istasyonundaki +/MODE düğmesini üç saniye basılı tutun. Baz istasyonu ölçülen değerleri almaya çalışacaktır.

Çalışma

• Tuş tonu etkinleştirilirse, her düğme işlemi bir bip sesiyle onaylanır.
• İç ortam sıcaklığı ve tarih arasında geçiş yapmak için normal modda +/MODE düğmesine basın.
• Hızlı mod için ayar modunda +/MODE veya – düğmesini basılı tutun.
• 20 saniye boyunca hiçbir düğmeye basılmazsa cihaz otomatik olarak ayar modundan çıkar.

Ayarlar

• HISTORY (GEÇMİŞ) düğmesini 3 saniye basılı tutun. BEEP (BİP) (varsayılan: açık) yanıp söner. Tuş tonunu devre dışı bırakmak veya etkinleştirmek için +/MODE veya – düğmesine basın. HISTORY (GEÇMİŞ) düğmesine tekrar basın ve ayar sırası aşağıdaki gibi gösterilir: saatler ve dakikalar, 24 veya 12 saat ekranı, yıl, ay, gün, ay/gün sırası Gün/Ay veya Ay/Gün, yağmur miktarı birimi ve sıcaklık birimi: +/MODE veya – düğmesine basarak ayarlayın.
• HISTORY (GEÇMİŞ) düğmesiyle ayarı onaylayın.

1. 12/24 saat ekran ayarı
   • Ayar modunda 12 veya 24 saat sistemi arasında seçim yapabilirsiniz (varsayılan: 24 saat).
   • 12 saatlik sistemde ekranda AM (öğleden önce) veya PM (öğleden sonra) görünür.
2. Tarih formatı ayarı
   • Ayar modunda iki farklı tarih gösterimi seçilebilir: tarih/ay (Avrupa versiyonu) veya ay/tarih (Amerikan versiyonu) (varsayılan: Gün/Ay).
3. Yağış miktarı birimi ayarı
   • Ayar modunda yağış miktarı birimi olarak mm (milimetre) veya inç (inç) arasında seçim yapabilirsiniz.
4. Sıcaklık birimi ayarı
   • Ayar modunda sıcaklık birimi olarak °C (Celsius) veya °F (Fahrenheit) arasında geçiş yapabilirsiniz.

Yağış miktarı göstergesi

• Yağış miktarı karşılık gelen bir silindir grafiğinde gösterilir.
• Yağmur yağmaya başladığında yağmur damlası sembolü yanıp sönmeye başlar.
• NOW (ŞİMDİ) - yağmurun başlangıcındaki yağış miktarı. Yağmur yağmadığı 30 dakika sonra otomatik olarak sıfırlanır. Yağmur damlası sembolü yanıp sönmeyi durdurur.
• Yağış miktarı göstergeleri arasında ekranı değiştirmek için normal modda RAIN (YAĞMUR) düğmesine basın:
  • Son saatin yağış miktarı (ONE HR (BİR SAAT))
  • Son 24 saatin yağış miktarı (24HRS (24 SAAT))
  • Son 7 günün yağış miktarı (7 DAYS (7 GÜN))
  • Son ayın yağış miktarı (MONTH (AY))
  • Son yılın yağış miktarı (YEAR (YIL))
  • Kurulumdan veya son sıfırlamadan bu yana TOPLAM yağış miktarının göstergesi.
• NOT: Kaydedilen okumaları temizlemek için ilgili yağış miktarı göstergesinde – düğmesini 3 saniye basılı tutun. Her yağış miktarı göstergesi ayrı ayrı sıfırlanabilir.
• 20 saniye boyunca hiçbir düğmeye basılmazsa cihaz otomatik olarak yağış miktarı modundan çıkar.

24 saatlik yağmur uyarısı

• Yağmur uyarısı moduna girmek için normal modda RAIN (YAĞMUR) düğmesine 3 saniye basın.
• Ekranda ALERT OFF (UYARI KAPALI) (varsayılan) görünür.
• Yağmur uyarısı moduna (Açık) girmek için +/MODE veya – düğmesine basın.
• Ekranda ALERT (UYARI) ve 2.0 (varsayılan) veya son ayarlanan uyarı değeri görünür.
• RAIN (YAĞMUR) düğmesine basın.
• Uyarı değeri yanıp söner ve ekranda uyarı sembolü görünür. Alarm etkinleştirilir.
• Uyarı değerini ayarlamak için +/MODE veya – düğmesine basın.
• RAIN (YAĞMUR) düğmesiyle ayarı onaylayın.
• Seçilen bir uyarı limiti aşılırsa, baz istasyonunda 5 saniye boyunca bir alarm sesi çalar. Alarm sembolü yanıp söner.
• Alarm sesi her dakika 5 saniye boyunca tekrar çalar.
• Alarmı durdurmak için herhangi bir düğmeye basın.
• Ölçülen değer alarm limitinin altına düşene kadar alarm sembolü yanıp sönmeye devam edecektir.

Geçmiş modu

• Geçmiş moduna girmek için normal modda HISTORY (GEÇMİŞ) düğmesine basın.
• Ekranda HIST (GEÇMİŞ), mevcut ay ve yağmur miktarı görünür.
• Cihaz 12 aylık değerleri saklar. Son 12 ayın yağmur geçmişini geri kaydırmak için HISTORY (GEÇMİŞ) düğmesine tekrar basın.
• 20 saniye boyunca hiçbir düğmeye basılmazsa cihaz otomatik olarak geçmiş modundan çıkar.

Baz istasyonu ve vericinin konumlandırılması

• Yağmur sensörünü, yağmurun doğrudan kabın içine düşebileceği bir alana yatay olarak, ideal olarak küçük bir platformda yerden 60 ila 90 cm yukarıya yerleştirin. Gerekirse entegre su terazisini kullanın.
• Baz istasyonu, ünitenin arkasında bulunan katlanabilir ayak veya montaj deliği ile seçilen bir konumda herhangi bir düz yüzeye yerleştirilebilir veya duvara monte edilebilir. Bilgisayar ekranları, TV setleri veya katı metal nesneler gibi herhangi bir parazit kaynağının yakınından kaçındığınızdan emin olun.
• İstenen konum seçildikten sonra, vericiden baz istasyonuna iletimin mümkün olup olmadığını kontrol edin (açık alanlarda 100 m'ye kadar iletim aralığı). Katı duvarlar içinde, özellikle metal parçaları olanlar, iletim aralığı önemli ölçüde azaltılabilir.
• Gerekirse verici ve/veya baz istasyonu için başka bir konum seçin.
• Yağmur sensörü tabanını 3 montaj vidasıyla monte edin.

Bakım ve onarım

• Cihazları yumuşak nemli bir bezle temizleyin. Solvent veya ovma maddesi kullanmayın.
• Yağış ölçümünün optimum performansı için yağmur ölçeri periyodik olarak kontrol edin ve temizleyin. Huni düzenli olarak temizlenmeli ve yapraklar ve kirden arındırılmalıdır.
• Cihazları uzun süre kullanmayacaksanız pilleri çıkarın.

Pil değişimi

• Saat ekranında pil sembolü göründüğünde baz istasyonu pillerini değiştirin.
• Yağış miktarları ekranında pil sembolü göründüğünde yağmur sensörünün pillerini değiştirin.
• Lütfen unutmayın:
  Piller değiştirildiğinde, verici ve baz istasyonu arasındaki temasın yeniden sağlanması gerekir – bu nedenle her zaman her iki cihaza da yeni piller takın veya verici için manuel aramayı başlatın.

Sorun giderme

Özellikler

Güvenliğiniz için

• Bu ürün yalnızca yukarıda açıklanan uygulama aralığı için tasarlanmıştır. Yalnızca bu talimatlarda açıklandığı şekilde kullanılmalıdır.
• Üründe yetkisiz onarımlar, değişiklikler veya değişiklikler yasaktır.

Yaralanma riski:

• Bu cihazları ve pilleri çocukların erişemeyeceği bir yerde saklayın.
• Piller zararlı asitler içerir ve yutulması halinde tehlikeli olabilir. Bir pil yutulursa, bu iki saat içinde ciddi iç yanıklara ve ölüme yol açabilir. Bir pilin yutulduğundan veya vücuda başka bir şekilde girdiğinden şüpheleniyorsanız, derhal tıbbi yardım alın.
• Piller ateşe atılmamalı, kısa devre yapılmamalı, parçalarına ayrılmamalı veya yeniden şarj edilmemelidir. Patlama riski!
• Sızıntıdan kaynaklanan hasarı önlemek için biten piller mümkün olan en kısa sürede değiştirilmelidir. Asla eski ve yeni pilleri veya farklı türdeki pilleri bir arada kullanmayın. Sızdıran pilleri kullanırken kimyasallara dayanıklı koruyucu eldivenler ve güvenlik gözlükleri takın.

• Cihazı aşırı sıcaklıklara, titreşimlere veya darbelere maruz bırakmayın.
• Baz istasyonunu nemden koruyun.
