Manual del TFA 47.3005

Antes de usar este producto

• Asegúrese de leer atentamente el manual de instrucciones.
• Seguir y respetar las instrucciones de su manual evitará daños a su instrumento y la pérdida de sus derechos legales derivados de defectos debidos a un uso incorrecto.
• No seremos responsables de ningún daño que se produzca como resultado del incumplimiento de estas instrucciones. Asimismo, no nos hacemos responsables de lecturas incorrectas ni de las consecuencias derivadas de ellas.
• ¡Preste especial atención a los consejos de seguridad!
• Guarde este manual de instrucciones en un lugar seguro para futuras consultas.

Contenido del envío

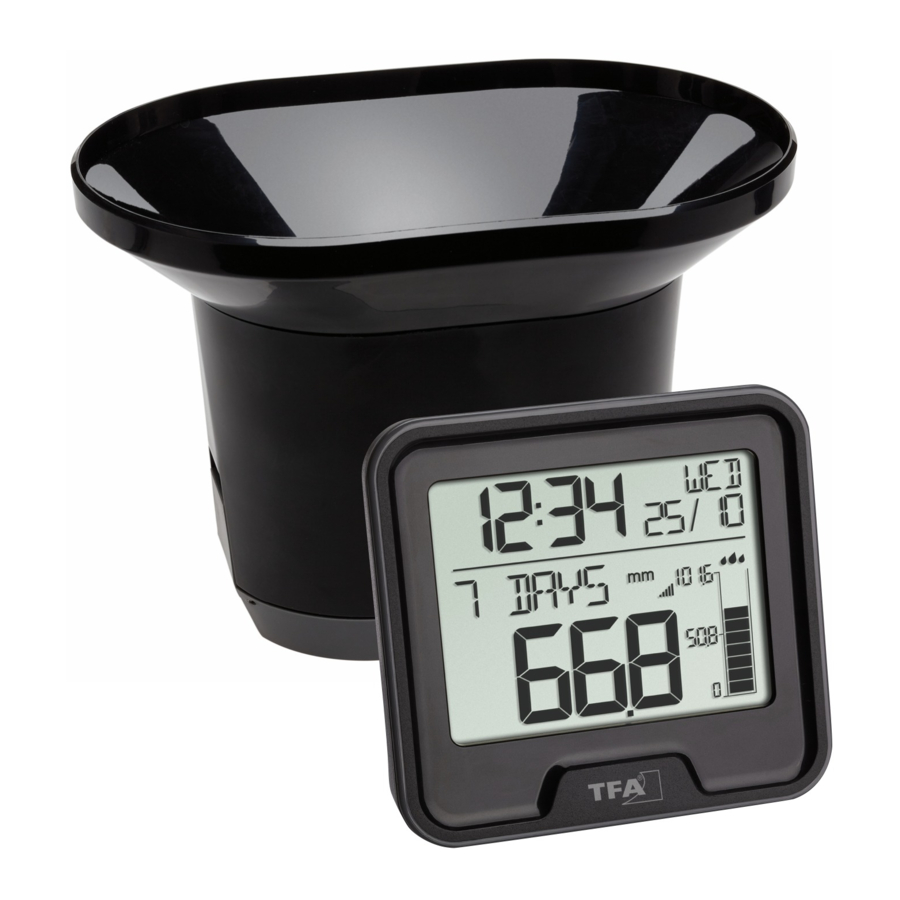

• Pluviómetro inalámbrico (estación base)
• Sensor de lluvia (transmisor), cat.-n.º 30.3233.01
• Manual de instrucciones

Ámbito de aplicación y todas las ventajas de su nuevo instrumento

• Transmisión inalámbrica de datos de lluvia (433 MHz), alcance de hasta 100 m (campo abierto)
• Indicación de la cantidad de lluvia actual, de la última hora, de las últimas 24 horas, de los últimos 7 días, del mes, del año, así como de la cantidad total de lluvia
• Historial mensual de precipitaciones de los últimos 12 meses
• Alerta de lluvia (24 horas)
• Temperatura interior
• Reloj con fecha
• Ideal para fines de jardinería y agrícolas y para todos aquellos que quieran aprender más sobre la naturaleza

Elementos

Estación base (receptor)

1. Pantalla LCD:

   1. Hora
   2. AM/PM
   3. Símbolo de batería para la estación base
   4. Fecha, día de la semana / temperatura interior
   5. Cantidad de lluvia por intervalo
   6. Símbolo de batería para el transmisor
   7. Cantidad de lluvia
   8. Símbolo de gota de lluvia
   9. Símbolo de recepción del sensor de lluvia
   10. Diagrama de cantidad de lluvia
   11. Símbolo de alarma
2. Botones:

   1. Botón RAIN
   2. Botón HISTORY
   3. Botón –
   4. Botón +/MODE
3. Carcasa (Fig. 2):
   1. Orificio para montaje en pared
   2. Compartimento de la batería
   3. Soporte (desplegable)

Transmisor

4. 1. Base
   2. Embudo
   3. Pestañas de bloqueo
   4. Compartimento de la batería
   5. Balancín
   6. Nivel de burbuja
   7. 3 orificios de montaje

Primeros pasos

Inserte las pilas

• Coloque los instrumentos sobre una mesa a una distancia de unos 1,5 metros entre sí. Evite estar cerca de posibles fuentes de interferencia, como dispositivos electrónicos y equipos de radio.

1. Sensor de lluvia
   • Abra las dos pestañas a cada lado del sensor de lluvia y levante la parte del embudo.
   • Abra el compartimento de la batería e inserte dos pilas AA de 1,5 V nuevas. Asegúrese de que la polaridad sea correcta (véase la marca en la tapa).
   • Cierre de nuevo el compartimento de la batería.
   • Cierre la tapa de la carcasa y bloquéela.
2. Estación base
   • Retire la película protectora de la pantalla de la estación base.
   • Abra el compartimento de la batería de la estación base empujando la tapa del compartimento de la batería hacia abajo con ambos pulgares. Inserte dos pilas AA de 1,5 V nuevas, con la polaridad como se ilustra. Asegúrese de que la polaridad sea correcta. El dispositivo le avisará con un pitido y todos los segmentos se mostrarán por un momento breve. Cierre de nuevo el compartimento de la batería.

Recepción de valores exteriores

• La estación base escaneará los valores exteriores del transmisor. El símbolo de recepción del sensor de lluvia parpadea. Si la recepción es correcta, la cantidad de lluvia (0,0 al principio) aparece en la pantalla de la estación base. Para simular los valores de lluvia, mueva el balancín (tiempo de transmisión de 45 segundos).
• Si la recepción de los valores exteriores falla, aparece "- - -" en la pantalla de la estación base. Compruebe las pilas y vuelva a intentarlo. Compruebe si hay alguna fuente de interferencia.
• También puede iniciar la inicialización manualmente. Mantenga pulsado el botón +/MODE en la estación base durante tres segundos. La estación base intentará recibir los valores medidos.

Funcionamiento

• Si el tono de tecla está activado, cada operación de botón se confirma con un pitido.
• Pulse el botón +/MODE mientras está en el modo normal para cambiar entre la temperatura interior y la fecha.
• Mantenga pulsado el botón +/MODE o – en el modo de configuración para el modo rápido.
• El dispositivo saldrá automáticamente del modo de configuración si no se pulsa ningún botón durante 20 segundos.

Ajustes

• Mantenga pulsado el botón HISTORY durante 3 segundos. BEEP (pitido) (predeterminado: activado) parpadea. Pulse el botón +/MODE o – para desactivar o activar el tono de tecla. Pulse de nuevo el botón HISTORY y la secuencia de ajuste se mostrará de la siguiente manera: horas y minutos, pantalla de 24 o 12 horas, año, mes, día, secuencia mes/día Día/M o M/Día, la unidad de cantidad de lluvia y la unidad de temperatura: Ajuste pulsando el botón +/MODE o –.
• Confirme el ajuste con el botón HISTORY.

1. Ajuste de pantalla de 12/24 horas
   • En el modo de ajuste puede elegir entre el sistema de 12 o 24 horas (predeterminado: 24 horas).
   • En el sistema de 12 horas, aparece AM (antes del mediodía) o PM (después del mediodía) en la pantalla.
2. Ajuste del formato de fecha
   • En el modo de ajuste se pueden seleccionar las dos pantallas de fecha diferentes: fecha/mes (versión europea) o mes/fecha (versión americana) (predeterminado: Día/M).
3. Ajuste de la unidad de cantidad de lluvia
   • En el modo de ajuste puede elegir entre mm (milímetros) o in (pulgadas) como unidad de cantidad de lluvia.
4. Ajuste de la unidad de temperatura
   • En el modo de ajuste, puede cambiar entre °C (Celsius) o °F (Fahrenheit) como unidad de temperatura.

Indicación de la cantidad de lluvia

• La cantidad de lluvia se muestra en un gráfico de cilindros correspondiente.
• Cuando empieza a llover, el símbolo de la gota de lluvia empieza a parpadear.
• NOW (ahora): cantidad de lluvia al inicio de la lluvia. Se restablece automáticamente después de 30 minutos sin lluvia. El símbolo de la gota de lluvia deja de parpadear.
• Pulse el botón RAIN en el modo normal para cambiar la pantalla entre las indicaciones de cantidad de lluvia:
  • Cantidad de lluvia de la última hora (ONE HR)
  • Cantidad de lluvia de las últimas 24 horas (24HRS)
  • Cantidad de lluvia de los últimos 7 días (7 DAYS)
  • Cantidad de lluvia del último mes (MONTH)
  • Cantidad de lluvia del último año (YEAR)
  • Indicación de la cantidad de lluvia TOTAL desde la configuración o el último restablecimiento.
• NOTA: Mantenga pulsado el botón – durante 3 segundos en la indicación de cantidad de lluvia respectiva para borrar las lecturas registradas. Cada indicación de cantidad de lluvia se puede restablecer individualmente.
• El dispositivo saldrá automáticamente del modo de cantidad de lluvia si no se pulsa ningún botón durante 20 segundos.

Alerta de lluvia de 24 horas

• Pulse el botón RAIN en el modo normal durante 3 segundos para entrar en el modo de alerta de lluvia.
• ALERT OFF (alerta desactivada) (predeterminado) aparece en la pantalla.
• Pulse el botón +/MODE o – para entrar en el modo de alerta de lluvia (activado).
• ALERT (alerta) y 2.0 (predeterminado) o el último valor de alerta ajustado aparecen en la pantalla.
• Pulse el botón RAIN.
• El valor de alerta parpadea y el símbolo de alerta aparece en la pantalla. La alarma está activada.
• Pulse el botón +/MODE o – para ajustar el valor de alerta.
• Confirme el ajuste con el botón RAIN.
• Si se excede un límite de alerta seleccionado, sonará una alarma durante 5 segundos en la estación base. El símbolo de la alarma parpadea.
• El tono de la alarma volverá a sonar durante 5 segundos cada minuto.
• Pulse cualquier botón para detener la alarma.
• El símbolo de la alarma seguirá parpadeando hasta que el valor medido esté por debajo del límite de la alarma.

Modo de historial

• Pulse el botón HISTORY en el modo normal para entrar en el modo de historial.
• HIST (historial), el mes actual y la cantidad de lluvia aparecen en la pantalla.
• El instrumento almacena los valores de 12 meses. Pulse de nuevo el botón HISTORY para retroceder en el historial de lluvia de los últimos 12 meses.
• El dispositivo saldrá automáticamente del modo de historial si no se pulsa ningún botón durante 20 segundos.

Colocación de la estación base y el transmisor

• Coloque el sensor de lluvia horizontalmente en una zona donde la lluvia pueda caer directamente en el recipiente, idealmente de 60 a 90 cm por encima del suelo sobre una pequeña plataforma. Si es necesario, utilice el nivel de agua integrado.
• La estación base se puede colocar en cualquier superficie plana con la pata plegable o montada en la pared en un lugar elegido con el orificio de montaje, ambos situados en la parte posterior de la unidad. Asegúrese de evitar la proximidad de cualquier fuente de interferencia, como pantallas de ordenador, televisores u objetos metálicos sólidos.
• Una vez elegida la ubicación deseada, compruebe si es posible la transmisión desde el transmisor a la estación base (alcance de transmisión de hasta 100 m en áreas abiertas). Dentro de paredes sólidas, especialmente las que tienen partes metálicas, el alcance de transmisión puede reducirse considerablemente.
• Si es necesario, elija otra posición para el transmisor y/o la estación base.
• Monte la base del sensor de lluvia con 3 tornillos de montaje.

Cuidado y mantenimiento

• Limpie los dispositivos con un paño suave y húmedo. No utilice disolventes ni agentes abrasivos.
• Compruebe y limpie el pluviómetro periódicamente para un rendimiento óptimo de la medición de la lluvia. El embudo debe limpiarse y liberarse de hojas y suciedad de forma rutinaria.
• Retire las pilas si no utiliza los dispositivos durante un período de tiempo prolongado.

Sustitución de la pila

• Cambie las pilas de la estación base cuando aparezca el símbolo de la pila en la pantalla de la hora.
• Cambie las pilas del sensor de lluvia cuando aparezca el símbolo de la pila en la pantalla de cantidades de lluvia.
• Tenga en cuenta lo siguiente:
  Cuando se cambian las pilas, se debe restablecer el contacto entre el transmisor y la estación base, por lo que siempre debe insertar pilas nuevas en ambos dispositivos o iniciar la búsqueda manual del transmisor.

Resolución de problemas

Especificaciones

Para su seguridad

• Este producto está destinado exclusivamente al ámbito de aplicación descrito anteriormente. Solo debe utilizarse como se describe en estas instrucciones.
• Están prohibidas las reparaciones, alteraciones o modificaciones no autorizadas del producto.

Riesgo de lesiones:

• Mantenga estos dispositivos y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos y pueden ser peligrosas si se tragan. Si se traga una pila, esto puede provocar quemaduras internas graves y la muerte en un plazo de dos horas. Si sospecha que se ha tragado una pila o que de otro modo ha quedado atrapada en el cuerpo, busque ayuda médica inmediatamente.
• Las pilas no deben arrojarse al fuego, cortocircuitarse, desmontarse ni recargarse. ¡Riesgo de explosión!
• Las pilas bajas deben cambiarse lo antes posible para evitar los daños causados por las fugas. Nunca utilice una combinación de pilas viejas y nuevas, ni pilas de diferentes tipos. Utilice guantes de protección resistentes a los productos químicos y gafas de seguridad cuando manipule pilas con fugas.

• No exponga el dispositivo a temperaturas extremas, vibraciones o golpes.
• Proteja la estación base de la humedad.

Correo electrónico: info@tfa-dostmann.de
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Alemania
