Priročnik za TFA 47.3005

Pred uporabo tega izdelka

• Prosimo, pozorno preberite navodila za uporabo.
• Upoštevanje navodil v priročniku bo preprečilo poškodbe vaše naprave in izgubo vaših zakonskih pravic, ki izhajajo iz napak zaradi nepravilne uporabe.
• Ne odgovarjamo za kakršno koli škodo, ki nastane zaradi neupoštevanja teh navodil. Prav tako ne prevzemamo odgovornosti za kakršne koli napačne odčitke ali za kakršne koli posledice, ki izhajajo iz njih.
• Bodite posebej pozorni na varnostne nasvete!
• Prosimo, shranite ta navodila za uporabo na varnem mestu za prihodnjo uporabo.

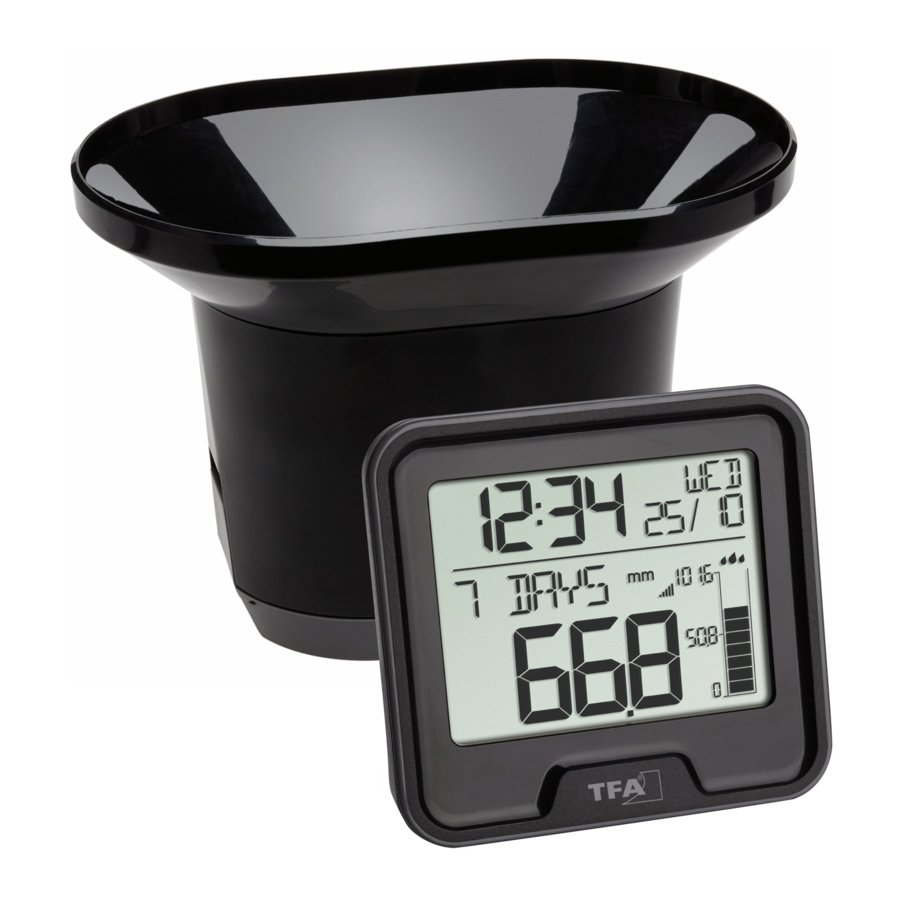

Vsebina dobave

• Brezžični merilnik dežja (bazna postaja)
• Senzor za dež (oddajnik), kat. št. 30.3233.01
• Navodila za uporabo

Področje uporabe in vse prednosti vaše nove naprave

• Brezžični prenos podatkov o padavinah (433 MHz), doseg do 100 m (na odprtem polju)
• Prikaz trenutne količine padavin, zadnje ure, zadnjih 24 ur, 7 dni, meseca, leta ter skupne količine padavin
• Mesečna zgodovina padavin zadnjih 12 mesecev
• Opozorilo o padavinah (24 ur)
• Notranja temperatura
• Ura z datumom
• Idealno za vrtnarjenje in kmetijstvo ter za vse, ki želijo izvedeti več o naravi

Elementi

Bazna postaja (sprejemnik)

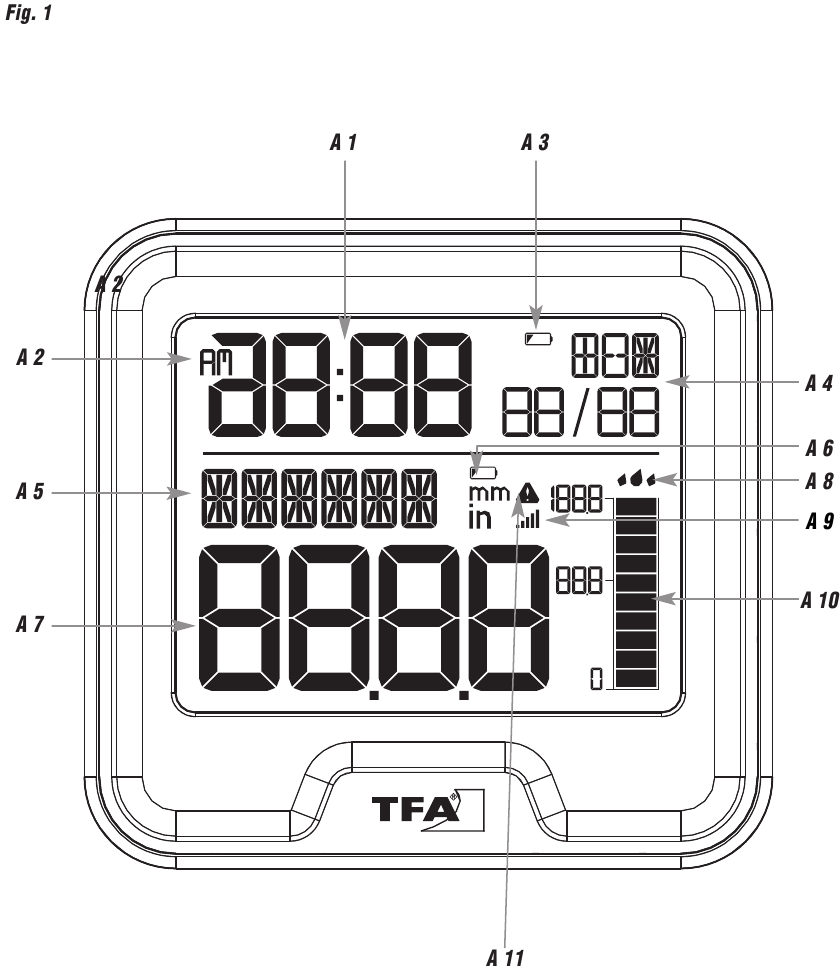

1. LCD zaslon:

   1. Čas
   2. AM/PM
   3. Simbol baterije za bazno postajo
   4. Datum, dan v tednu / notranja temperatura
   5. Količina padavin v intervalu
   6. Simbol baterije za oddajnik
   7. Količina padavin
   8. Simbol kapljice dežja
   9. Simbol sprejema senzorja za dež
   10. Diagram količine padavin
   11. Simbol alarma

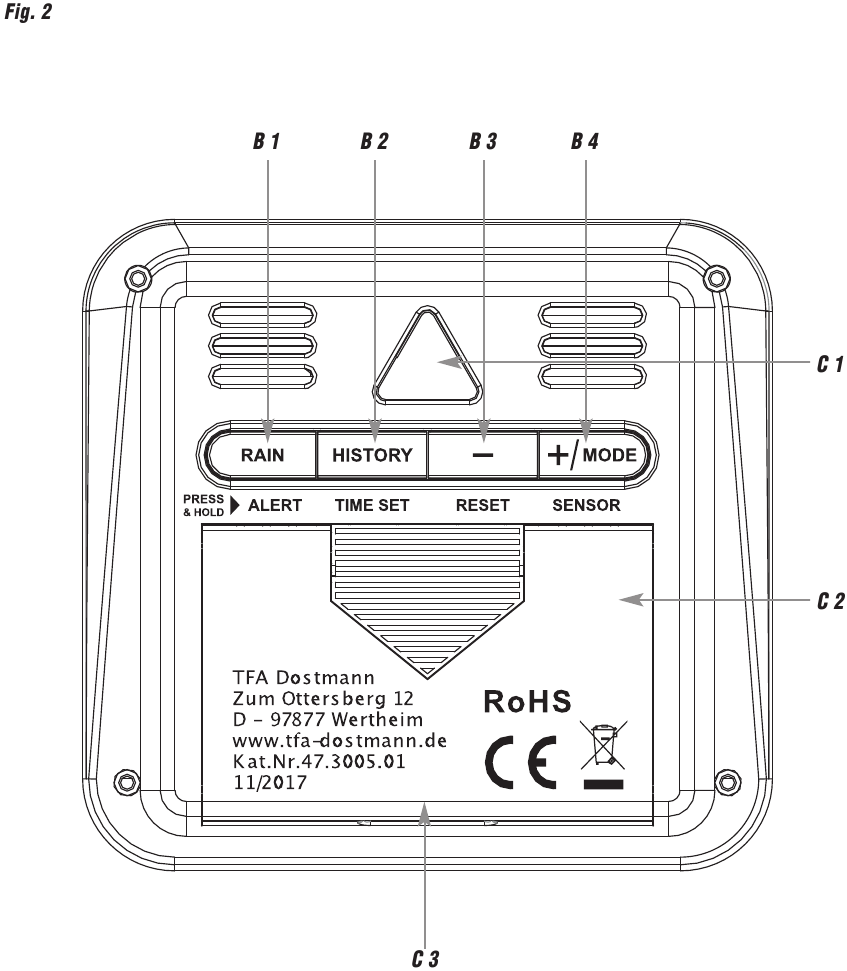

2. Gumbi:

   1. Gumb RAIN
   2. Gumb HISTORY
   3. Gumb –
   4. Gumb +/MODE
3. Ohišje (slika 2):
   1. Luknja za montažo na steno
   2. Prostor za baterije
   3. Stojalo (zložljivo)

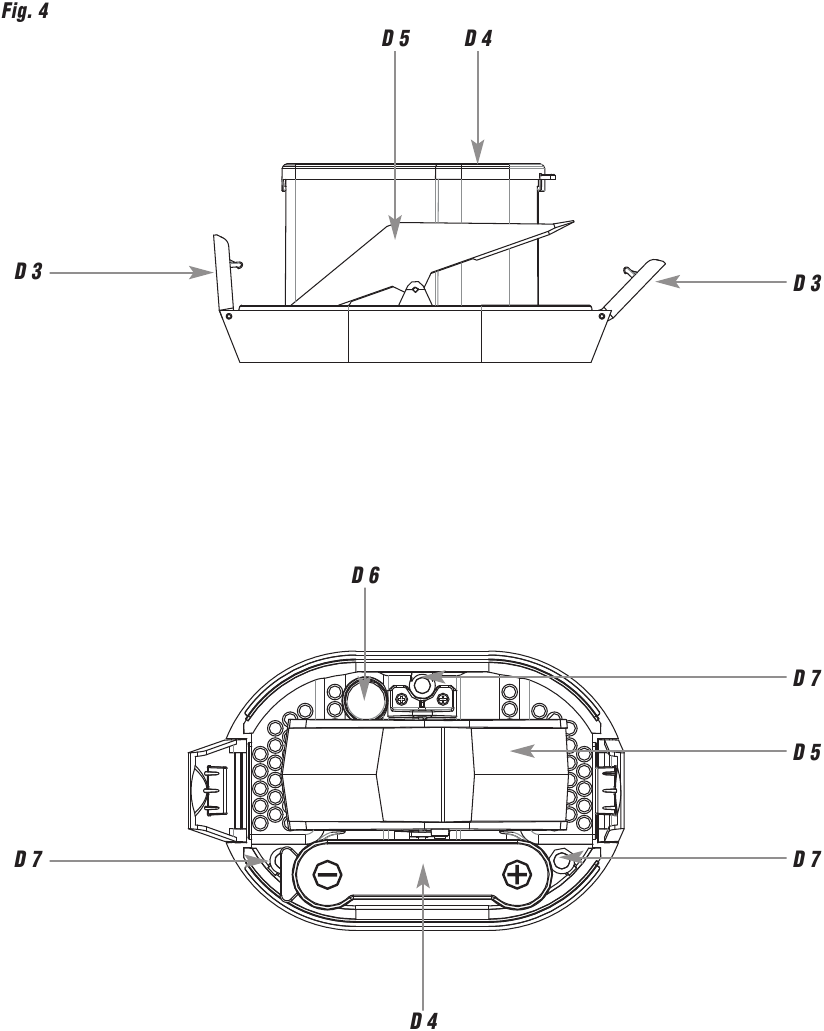

Oddajnik

4. 1. Osnova
   2. Lijak
   3. Zaskočne sponke
   4. Prostor za baterije
   5. Nihajka
   6. Mehurček za niveliranje
   7. 3 pritrdilne luknje

Začetek

Vstavljanje baterij

• Postavite instrumente na mizo na razdalji približno 1,5 metra drug od drugega. Izogibajte se bližini možnih virov motenj, kot so elektronske naprave in radijska oprema.

1. Senzor za dež
   • Odprite dva jezička na vsaki strani senzorja za dež in dvignite del z lijakom.
   • Odprite prostor za baterije in vstavite dve novi AA 1,5 V bateriji. Prepričajte se, da je polariteta pravilna (glejte oznako na pokrovu).
   • Ponovno zaprite prostor za baterije.
   • Zaprite pokrov ohišja in ga zaklenite.
2. Bazna postaja
   • Odstranite zaščitno folijo z zaslona bazne postaje.
   • Odprite prostor za baterije bazne postaje tako, da s palcema potisnete pokrov prostora za baterije navzdol. Vstavite dve novi AA 1,5 V bateriji, polariteta kot je prikazano. Prepričajte se, da je polariteta pravilna. Naprava vas bo opozorila s piskom in vsi segmenti bodo za kratek čas prikazani. Ponovno zaprite prostor za baterije.

Sprejem zunanjih vrednosti

• Bazna postaja bo skenirala zunanje vrednosti oddajnika. Simbol sprejema senzorja za dež utripa. Če je sprejem uspešen, se na zaslonu bazne postaje prikaže količina padavin (na začetku 0,0). Za simulacijo vrednosti padavin premaknite nihajko (čas prenosa 45 sekund).
• Če sprejem zunanjih vrednosti ne uspe, se na zaslonu bazne postaje prikaže "- - -". Preverite baterije in poskusite znova. Preverite, ali obstaja kakšen vir motenj.
• Inicializacijo lahko zaženete tudi ročno. Pritisnite in držite gumb +/MODE na bazni postaji tri sekunde. Bazna postaja bo poskušala prejeti izmerjene vrednosti.

Delovanje

• Če je tonski signal omogočen, se vsako upravljanje z gumbom potrdi s piskom.
• Pritisnite gumb +/MODE v običajnem načinu za preklop med notranjo temperaturo in datumom.
• Pritisnite in držite gumb +/MODE ali – v načinu nastavljanja za hitri način.
• Naprava bo samodejno zapustila način nastavljanja, če 20 sekund ne pritisnete nobenega gumba.

Nastavitve

• Pritisnite in držite gumb HISTORY 3 sekunde. Utripa BEEP (privzeto: vklopljeno). Pritisnite gumb +/MODE ali –, da deaktivirate ali aktivirate tonski signal. Ponovno pritisnite gumb HISTORY in prikazano je zaporedje nastavitev, kot sledi: ure in minute, 24- ali 12-urni prikaz, leto, mesec, dan, zaporedje mesec/dan Dan/M ali M/Dan, enota količine dežja in enota temperature: Prilagodite s pritiskom na gumb +/MODE ali –.
• Potrdite nastavitev z gumbom HISTORY.

1. Nastavitev 12/24-urnega prikaza
   • V načinu nastavljanja lahko izbirate med 12- ali 24-urnim sistemom (privzeto: 24 ur).
   • V 12-HR sistemu se na zaslonu prikaže AM (pred poldnevom) ali PM (po poldnevu).
2. Nastavitev formata datuma
   • V načinu nastavljanja lahko izberete dva različna prikaza datuma: datum/mesec (evropska različica) ali mesec/datum (ameriška različica) (privzeto: Dan/M).
3. Nastavitev enote količine padavin
   • V načinu nastavljanja lahko izbirate med mm (milimeter) ali in (palci) kot enoto količine padavin.
4. Nastavitev enote temperature
   • V načinu nastavljanja lahko preklapljate med °C (Celzij) ali °F (Fahrenheit) kot enoto temperature.

Prikaz količine padavin

• Količina padavin je prikazana na ustreznem stolpčnem grafu.
• Ko začne deževati, začne utripati simbol kapljice dežja.
• NOW (zdaj) – količina padavin ob začetku dežja. Samodejna ponastavitev po 30 minutah brez padavin. Simbol kapljice dežja preneha utripati.
• Pritisnite gumb RAIN v običajnem načinu za spreminjanje prikaza med indikacijami količine padavin:
  • Količina padavin zadnje ure (ONE HR)
  • Količina padavin zadnjih 24 ur (24HRS)
  • Količina padavin zadnjih 7 dni (7 DAYS)
  • Količina padavin zadnjega meseca (MONTH)
  • Količina padavin zadnjega leta (YEAR)
  • Prikaz SKUPNE količine padavin od nastavitve ali zadnje ponastavitve.
• OPOMBA: Držite gumb – 3 sekunde v ustrezni indikaciji količine padavin, da počistite zabeležene odčitke. Vsako indikacijo količine padavin je mogoče ponastaviti posamično.
• Naprava bo samodejno zapustila način količine padavin, če 20 sekund ne pritisnete nobenega gumba.

24-urno opozorilo o dežju

• Pritisnite gumb RAIN v običajnem načinu za 3 sekunde, da vstopite v način opozorila o dežju.
• Na zaslonu se prikaže ALERT OFF (opozorilo izklopljeno) (privzeto).
• Pritisnite gumb +/MODE ali –, da vstopite v način opozorila o dežju (On (vklopljeno)).
• Na zaslonu se prikaže ALERT (opozorilo) in 2.0 (privzeto) ali zadnja prilagojena vrednost opozorila.
• Pritisnite gumb RAIN.
• Vrednost opozorila utripa in na zaslonu se prikaže simbol opozorila . Alarm je aktiviran.
• Pritisnite gumb +/MODE ali –, da prilagodite vrednost opozorila.
• Potrdite nastavitev z gumbom RAIN.
• Če je izbrana meja opozorila presežena, bo na bazni postaji 5 sekund zvonil alarm. Simbol alarma utripa.
• Ton alarma se bo ponovno oglasil za 5 sekund vsako minuto.
• Pritisnite kateri koli gumb, da ustavite alarm.
• Simbol alarma bo še naprej utripal, dokler izmerjena vrednost ne bo pod mejo alarma.

Način zgodovine

• Pritisnite gumb HISTORY v običajnem načinu za vstop v način zgodovine.
• Na zaslonu se prikaže HIST, trenutni mesec in količina dežja.
• Instrument shrani vrednosti 12 mesecev. Ponovno pritisnite gumb HISTORY, da se pomaknete nazaj po zgodovini dežja za zadnjih 12 mesecev.
• Naprava bo samodejno zapustila način zgodovine, če 20 sekund ne pritisnete nobenega gumba.

Postavitev bazne postaje in oddajnika

• Postavite senzor za dež vodoravno na območje, kjer lahko dež pada neposredno v posodo, idealno 60 do 90 cm nad tlemi na majhni ploščadi. Po potrebi uporabite integrirano vodno tehtnico.
• Bazno postajo lahko postavite na katero koli ravno površino z zložljivo nogo ali jo pritrdite na steno na izbranem mestu s pritrdilno luknjo, ki se nahaja na zadnji strani enote. Prepričajte se, da se izogibate bližini kakršnega koli vira motenj, kot so računalniški zasloni, televizorji ali trdni kovinski predmeti.
• Ko izberete želeno lokacijo, preverite, ali je prenos od oddajnika do bazne postaje možen (doseg prenosa do 100 m na odprtih območjih). Znotraj trdnih sten, zlasti tistih s kovinskimi deli, se lahko doseg prenosa znatno zmanjša.
• Po potrebi izberite drug položaj za oddajnik in/ali bazno postajo.
• Pritrdite podstavek senzorja za dež s 3 pritrdilnimi vijaki.

Nega in vzdrževanje

• Naprave očistite z mehko vlažno krpo. Ne uporabljajte topil ali abrazivnih sredstev.
• Občasno preverite in očistite merilnik dežja za optimalno delovanje merjenja padavin. Lijak je treba redno čistiti in odstranjevati listje in umazanijo.
• Odstranite baterije, če naprave ne uporabljate dlje časa.

Zamenjava baterije

• Zamenjajte baterije bazne postaje, ko se na zaslonu časa prikaže simbol baterije.
• Zamenjajte baterije senzorja za dež, ko se na zaslonu količine dežja prikaže simbol baterije.
• Prosimo, upoštevajte:
  Ko zamenjate baterije, je treba vzpostaviti stik med oddajnikom in bazno postajo – zato vedno vstavite nove baterije v obe napravi ali zaženite ročno iskanje oddajnika.

Odpravljanje težav

Specifikacije

Za vašo varnost

• Ta izdelek je namenjen izključno obsegu uporabe, opisanem zgoraj. Uporabljati ga je treba samo, kot je opisano v teh navodilih.
• Nepooblaščena popravila, spremembe ali predelave izdelka so prepovedane.

Nevarnost poškodb:

• Te naprave in baterije hranite izven dosega otrok.
• Baterije vsebujejo škodljive kisline in so lahko nevarne, če jih pogoltnete. Če pogoltnete baterijo, lahko to v dveh urah povzroči resne notranje opekline in smrt. Če sumite, da bi lahko bila baterija pogoltnjena ali kako drugače ujeta v telesu, nemudoma poiščite zdravniško pomoč.
• Baterij ne smete metati v ogenj, jih povzročiti kratek stik, jih razstaviti ali ponovno napolniti. Nevarnost eksplozije!
• Prazne baterije je treba čim prej zamenjati, da preprečite škodo, ki jo povzroči puščanje. Nikoli ne uporabljajte skupaj starih in novih baterij ali baterij različnih vrst. Pri ravnanju s puščajočimi baterijami nosite kemično odporne zaščitne rokavice in zaščitna očala.

• Ne izpostavljajte naprave ekstremnim temperaturam, vibracijam ali udarcem.
• Zaščitite bazno postajo pred vlago.

E-pošta: info@tfa-dostmann.de
TFA Dostmann GmbH & Co. KG, Zum Ottersberg 12, D-97877 Wertheim, Nemčija
