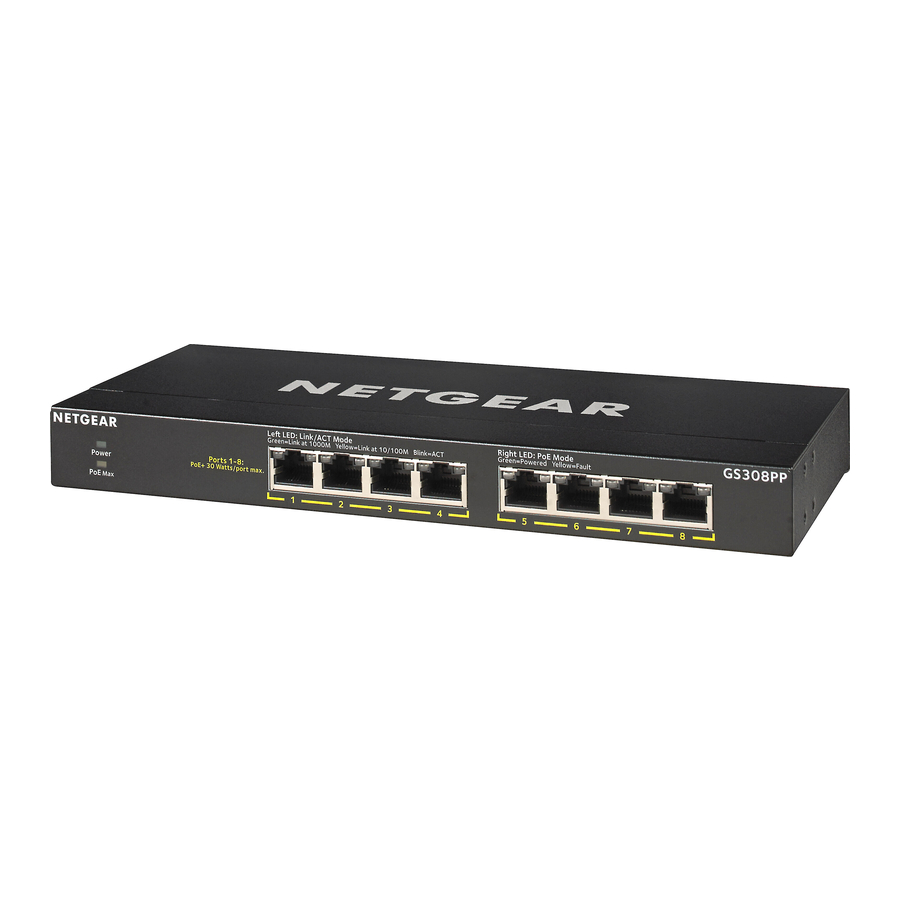

NETGEAR GS308PP орнату нұсқаулығы

Пакет мазмұны

• Коммутатор
• Қуат сымы (аймаққа байланысты өзгереді)
• Қуат адаптері (90W)
• Қабырғаға орнатуға арналған жинақ
• Резеңке аяқшалар
• Бекіту байламдары (қуат адаптері үшін)
• Сөреге орнатуға арналған сөреге орнату жинағы
• Орнату нұсқаулығы

NETGEAR Insight қосымшасында тіркелу

1. NETGEAR Insight іздеңіз және соңғы нұсқасын жүктеп алыңыз.



2. Егер сізде жоқ болса, NETGEAR есептік жазбасын орнатыңыз.
3. Жоғарғы сол жақ бұрыштағы мәзірді түртіңіз.
4. Кез келген NETGEAR құрылғысын ТІРКЕУ (REGISTER ANY NETGEAR DEVICE) түймесін түртіңіз.
5. Коммутатордың төменгі жағында орналасқан сериялық нөмірді енгізіңіз немесе сериялық нөмір штрих-кодын сканерлеу үшін мобильді құрылғыдағы камераны пайдаланыңыз.
6. ӨТКІЗУ (GO) түймесін түртіңіз.
   Коммутатор тіркеліп, есептік жазбаңызға қосылады. Енді NETGEAR Insight қосымшасында коммутаторды көре аласыз.

Ескертпе: Бұл басқарылмайтын коммутатор болғандықтан, оны NETGEAR Insight ішінде конфигурациялай немесе басқара алмайсыз.

Коммутаторды қосыңыз

1. Желі құрылғыларын коммутатордағы порттарға қосыңыз.
2. Коммутатордағы RJ-45 портын желіге қосыңыз.
   Ескертпе: Шағын кеңседе немесе үй кеңсесінің желісінде коммутаторды өз кезегінде Интернет модеміне қосылған маршрутизатордың LAN портына қосыңыз.
3. Коммутаторды қосыңыз.

PoE мәселелері

Коммутатор PoE+ қуатын өсіп келе жатқан порт ретімен (1-порттан 8-портқа дейін) жеткізеді. Егер барлық қосылған қуат құрылғыларының (PD) жиынтық қуат талаптары коммутатордың қуат бюджетінен асып кетсе, жоғарырақ нөмірленген порттағы PD жоғарырақ басымдықтағы, төменірек нөмірленген порттарға қосылған PD-лердің бірінші қолдау көрсетуін қамтамасыз ету үшін өшіріледі.

Төмендегі кестелерде GS308PP коммутаторымен үйлесімді қуат адаптерінің үлгілері, PoE кластары және коммутатордың бөлінуі сипатталған:

Ескертпе: Көрсетілген жалпы қуат бюджеті коммутатор үшін максималды қуат шегі болып табылады. Көптеген PD-лер максималды қуаттан азды қажет етеді, сондықтан жиынтық қуат талаптары максималдыдан төмен, бұл барлық сегіз PoE портының бір уақытта белсенді болуына мүмкіндік береді.

GS308PP үшін қуат адаптерлері және жалпы қуат бюджеттері:

PoE кластары және коммутатордың бөлінуі:

PoE ақаулықтарын жою

Мүмкін болатын PoE мәселелерін түзетуге арналған бірнеше кеңестер:

• PoE Max шамының өшік екеніне көз жеткізіңіз. Егер PoE Max шамы сары түспен жанса, PoE артық жазылуын болдырмау үшін бір немесе бірнеше PoE құрылғысын ажыратыңыз. Ең жоғары нөмірленген порттан құрылғыны ажыратудан бастаңыз.
• Ethernet кабельдерінің дұрыс қосылғанына көз жеткізіңіз. Коммутаторға қосылған әрбір қуатталатын құрылғы (PD) үшін коммутатордағы сәйкес оң жақ порт шамы жасыл түспен жанады. Егер оң жақ порт шамы сары түспен жанса, PoE ақаулығы орын алды және төмендегі кестеде көрсетілген шарттардың біріне байланысты PoE тоқтатылды.

PoE күйін тексеріңіз

Коммутатор әрбір портқа 30W PoE+ (IEEE 802.3at) дейін жеткізе алады, жалпы 83W қуат адаптерімен жалпы 83W және барлық белсенді PoE+ порттарында 130W қуат адаптерімен 123W жалпы PoE қуат бюджеті бар.

PoE Max шамы коммутатордағы PoE бюджетінің күйін көрсетеді:

Сары түспен жанады. Коммутаторда 7W-тан аз PoE қуаты бар.

Сары түспен жыпылықтайды. PoE Max шамы алдыңғы екі минутта сары түспен жанды.

Коммутаторда жеткілікті (7W-тан артық) PoE қуаты бар (шам өшік).

Кабельдер мен жылдамдықтар

Төмендегі кестеде коммутатор қосылымдары үшін пайдалануға болатын желілік кабельдер және бұл кабельдердің 328 футқа (100 метр) дейінгі жылдамдықтары сипатталған.

Коммутаторды қабырғаға бекітіңіз

Коммутаторды қабырғаға бекіту үшін коммутатормен бірге жеткізілетін қабырғаға орнату бұрандалары қажет.

Коммутаторды қабырғаға бекіту үшін:

1. Коммутатордың төменгі панеліндегі екі орнату тесігін табыңыз.
2. Коммутаторды орнатқыңыз келетін қабырғада екі орнату тесігін белгілеп, бұрғылаңыз.
   Екі орнату тесігі бір-бірінен дәл 4.27 дюйм (108.4 мм) қашықтықта болуы керек.
3. Жеткізілген анкерлерді қабырғаға салыңыз және жеткізілген бұрандаларды №2 Phillips бұрағышымен қатайтыңыз.
   Ескертпе: Әрбір бұранданың шамамен 0.125 дюймін (4 мм) қабырғадан шығып тұруын қалдырыңыз, осылайша бұрандаларды төменгі панельдегі тесіктерге салуға болады.

Коммутаторды сөреге орнатыңыз

Коммутаторды сөреге орнату үшін коммутатормен бірге жеткізілетін сөреге орнату кронштейндері мен бұрандалары қажет.

Коммутаторды сөреге орнату үшін:

1. Жеткізілген орнату кронштейндерін коммутатордың бүйіріне бекітіңіз.
   Өнім бумасында берілген бұрандаларды әрбір кронштейн арқылы және коммутатордағы кронштейнді орнату тесіктеріне салыңыз.
2. Әрбір кронштейнді бекіту үшін бұрандаларды №2 Phillips бұрағышымен қатайтыңыз.
3. Кронштейндердегі орнату тесіктерін сөредегі тесіктермен туралаңыз және әрбір кронштейн арқылы және сөреге екі табақ басты бұранданы нейлон жуғыштарымен салыңыз.
4. Орнату кронштейндерін сөреге бекіту үшін бұрандаларды №2 Phillips бұрағышымен қатайтыңыз.

Коммутатордың PoE бюджетін өзгертіңіз

PoE бюджетін арттыру немесе азайту үшін коммутатордың артқы жағындағы сырғытпаны жылжытуға болады. Егер сіз қуаттылығы жоғары қуат көзін сатып алсаңыз, PoE бюджетін арттыруға болады. Сондай-ақ, сырғытпаны қуат көзінің қуаттылығынан төмен PoE бюджетіне жылжытуға болады. Бұл коммутатордың қуат тұтынуын азайтады. Алайда, қуат көзіне сәйкес келетін сырғытпа параметрін пайдалануды ұсынамыз.

1. Коммутаторды өшіріп, қуат сымын ажыратыңыз.
2. Сырғытпаны жаңа қуат адаптерінің қуаттылығына сәйкес келетін параметрге жылжытыңыз.
3. Қуат сымын қосып, коммутаторды қосыңыз.


Техникалық сипаттамалар

Қолдау

Өніміңізді тіркеу, көмек алу, соңғы жүктеулер мен пайдаланушы нұсқаулықтарына қол жеткізу және біздің қоғамдастыққа қосылу үшін https://www.netgear.com/support/ сайтына кіре аласыз. Тек ресми NETGEAR қолдау ресурстарын пайдалануды ұсынамыз.

Еуропалық Одақтың сәйкестік декларациясын қоса алғанда, нормативтік сәйкестік туралы ақпарат алу үшін https://www.netgear.com/about/regulatory/ сайтына кіріңіз.

Қуат көзін қосудан бұрын нормативтік сәйкестік құжатын қараңыз.

Бұл құрылғыны сыртта пайдаланбаңыз. Егер сіз сыртта орналасқан кабельдерді немесе құрылғыларды осы құрылғыға қоссаңыз, қауіпсіздік және кепілдік туралы ақпарат алу үшін https://kb.netgear.com/000057103 қараңыз.
