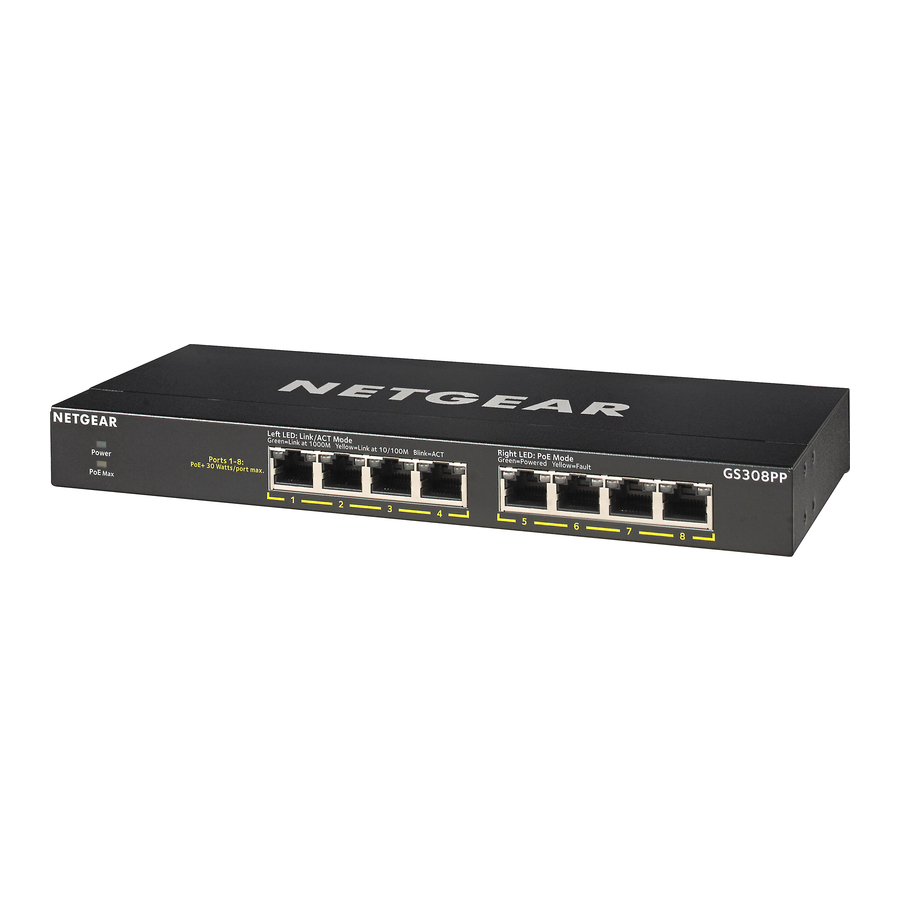

NETGEAR GS308PP o'rnatish qo'llanmasi

Mundarija

Paket tarkibi

  • Kommutator
  • Elektr shnuri (mintaqaga qarab farq qiladi)
  • Quvvat adapteri (90W)
  • Devorga o'rnatish to'plami
  • Rezina oyoqlar
  • O'rnatish bog'ichlari (quvvat adapteri uchun)
  • Rakka o'rnatish uchun rakka o'rnatish to'plami
  • O'rnatish bo'yicha qo'llanma

NETGEAR Insight ilovasida ro'yxatdan o'ting

  1. NETGEAR Insight ni qidiring va eng so'nggi ilovani yuklab oling.

    www.apple.com
    play.google.com
  2. Agar sizda NETGEAR hisob qaydnomangiz bo'lmasa, uni o'rnating.
  3. Yuqori chap burchakdagi menyuni bosing.
  4. Istalgan NETGEAR qurilmasini ro'yxatdan o'tkazing (REGISTER ANY NETGEAR DEVICE) ni bosing.
  5. Kommutatorning pastki qismida joylashgan seriya raqamini kiriting yoki mobil qurilmangizdagi kameradan foydalanib, seriya raqami shtrix kodini skanerlang.
  6. BOR (GO) ni bosing.
    Kommutator ro'yxatdan o'tkaziladi va hisob qaydnomangizga qo'shiladi. Endi siz NETGEAR Insight ilovasida kommutatorni ko'rishingiz mumkin.

Eslatma: Bu boshqarilmaydigan kommutator bo'lgani uchun, siz uni NETGEAR Insightda sozlashingiz yoki boshqarishingiz mumkin emas.

Kommutatorni ulang

Kommutatorni ulang

  1. Tarmoq qurilmalarini kommutatordagi portlarga ulang.
  2. Kommutatordagi RJ-45 portini tarmoqqa ulang.
    Eslatma: Kichik ofis yoki uy ofisi tarmog'ida kommutatorni o'z navbatida Internet modemiga ulangan routerning LAN portiga ulang.
  3. Kommutatorni yoqing.

PoE masalalari

Kommutator o'zi ta'minlaydigan PoE+ quvvatiga port tartibida (1-portdan 8-portgacha) ustuvor ahamiyat beradi. Agar barcha ulangan quvvat qurilmalarining (PD) umumiy quvvat talablari kommutatorning quvvat byudjetidan oshib ketsa, yuqori raqamli portdagi PD o'chiriladi, shunda yuqori ustuvorlikka ega, past raqamli portlarga ulangan PDlar birinchi navbatda qo'llab-quvvatlanishiga ishonch hosil qilinadi.

Quyidagi jadvallarda GS308PP kommutatori bilan mos keladigan quvvat adapteri modellari va PoE sinflari va kommutator ajratmalari tasvirlangan:

Eslatma: Ko'rsatilgan umumiy quvvat byudjeti kommutator uchun maksimal quvvat chegarasidir. Ko'pgina PDlar maksimal quvvatdan kamroq talab qiladi, shuning uchun umumiy quvvat talablari maksimaldan pastroq bo'ladi, bu esa barcha sakkizta PoE portining bir vaqtning o'zida faol bo'lishiga imkon beradi.

GS308PP uchun quvvat adapterlari va umumiy quvvat byudjetlari:

Quvvat adapteri modeli Quvvat adapteri Umumiy quvvat byudjeti
EPS90W 90W 83W
EPS130W 130W 123W

PoE sinflari va kommutator ajratmalari:

Qurilma sinfi Standart Sinf tavsifi Quvvatlanadigan qurilmaga ajratilgan minimal quvvat Quvvatlanadigan qurilmaga yetkazib beriladigan quvvat diapazoni
0 PoE va PoE+ Standart quvvat (to'liq) 0.44W 0.44W–12.95W
1 PoE va PoE+ Juda past quvvat 4.0W 0.44W–3.84W
2 PoE va PoE+ Past quvvat 7.0W 3.84W–6.49W
3 PoE va PoE+ O'rta quvvat 15.4W 6.49W–12.95W
4 Faqat PoE+ Yuqori quvvat 30.0W 12.95W–25.5W

PoE nosozliklarini bartaraf etish

Bu yerda yuzaga kelishi mumkin bo'lgan PoE muammolarini tuzatish bo'yicha ba'zi maslahatlar keltirilgan:

  • PoE Max LED o'chirilganligiga ishonch hosil qiling. Agar PoE Max LED doimiy sariq rangda bo'lsa, PoE ortiqcha obuna bo'lishining oldini olish uchun bir yoki bir nechta PoE qurilmalarini uzing. Qurilmani eng yuqori raqamli portdan uzishdan boshlang.
  • Ethernet kabellari to'g'ri ulanganligiga ishonch hosil qiling. Kommutatorga ulangan har bir quvvatlanadigan qurilma (PD) uchun kommutatordagi mos keladigan o'ng port LED doimiy yashil rangda yonadi. Agar o'ng port LED doimiy sariq rangda yonsa, PoE nosozligi yuz berdi va quyidagi jadvalda keltirilgan shartlardan biri tufayli PoE to'xtatildi.
PoE nosozlik holati Mumkin bo'lgan yechim
Portda PoE bilan bog'liq qisqa tutashuv yuz berdi. Muammo, ehtimol, ulangan PD bilan bog'liq. PD holatini tekshiring yoki PDni uzib va ​​qayta ulash orqali PDni qayta ishga tushiring.
PDning PoE quvvat talabi kommutator ruxsat beradigan maksimal darajadan oshib ketdi, bu 30,9W.
Portdagi PoE oqimi PDning tasniflash chegarasidan oshib ketdi.
Portning PoE kuchlanishi kommutator ruxsat beradigan diapazondan tashqarida. Holat o'z-o'zidan hal bo'lishini ko'rish uchun kommutatorni qayta ishga tushiring.

PoE holatini tekshiring

PoE holati

Kommutator har bir portga 30W gacha PoE+ (IEEE 802.3at) ta'minlashi mumkin, maksimal PoE quvvat byudjeti 90W quvvat adapteri bilan jami 83W va 130W quvvat adapteri bilan barcha faol PoE+ portlarida jami 123W.

PoE Max LED kommutatordagi PoE byudjetining holatini ko'rsatadi:

Doimiy sariq. Kommutatorda 7W dan kam PoE quvvati mavjud.

Miltillovchi sariq. PoE Max LED oldingi ikki daqiqada doimiy yongan.

Kommutatorda yetarli (7W dan ortiq) PoE quvvati mavjud (LED o'chirilgan).

Kabellar va tezliklar

Quyidagi jadvalda kommutator ulanishlari uchun ishlatishingiz mumkin bo'lgan tarmoq kabellari va bu kabellarning 328 futgacha (100 metr) bo'lgan tezliklari tasvirlangan.

Tezlik Kabel turi
100 Mbps 5-toifa (Cat 5) yoki undan yuqori
1 Gbps 5e-toifa (Cat 5e) yoki undan yuqori

Kommutatorni devorga mahkamlang

Kommutatorni devorga mahkamlash uchun sizga kommutator bilan birga taqdim etilgan devorga o'rnatish vintlari kerak bo'ladi.

Kommutatorni devorga mahkamlash uchun:

  1. Kommutatorning pastki panelidagi ikkita o'rnatish teshigini toping.
  2. Kommutatorni o'rnatmoqchi bo'lgan devorda ikkita o'rnatish teshigini belgilang va burg'ulang.
    Ikkala o'rnatish teshigi bir-biridan aniq 4,27 dyuym (108,4 mm) masofada bo'lishi kerak.
  3. Taqdim etilgan ankerlarni devorga joylashtiring va taqdim etilgan vintlarni № 2 Phillips tornavida bilan torting.
    Eslatma: Har bir vintning taxminan 0,125 dyuym (4 mm) devordan chiqib turishiga ishonch hosil qiling, shunda siz vintlarni pastki paneldagi teshiklarga joylashtirishingiz mumkin.

Kommutatorni rakka o'rnating

Kommutatorni rakka o'rnatish uchun sizga kommutator bilan birga taqdim etilgan rakka o'rnatish qavslari va vintlari kerak bo'ladi.

Kommutatorni rakka o'rnatish uchun:

  1. Taqdim etilgan o'rnatish qavslarini kommutatorning yon tomoniga mahkamlang.
    Mahsulot paketida taqdim etilgan vintlarni har bir qavs orqali va kommutatordagi qavsni o'rnatish teshiklariga joylashtiring.
  2. Har bir qavsni mahkamlash uchun vintlarni № 2 Phillips tornavida bilan torting.
  3. Qavslardagi o'rnatish teshiklarini rakdagi teshiklar bilan tekislang va har bir qavs orqali va rakka neylon yuvuvchi vositalar bilan ikkita pan-boshli vintni joylashtiring.
  4. O'rnatish qavslarini rakka mahkamlash uchun vintlarni № 2 Phillips tornavida bilan torting.

Kommutatorning PoE byudjetini o'zgartiring

PoE byudjetini oshirish yoki kamaytirish uchun kommutatorning orqa tomonidagi slayderni harakatlantirishingiz mumkin. Agar siz yuqori vattli quvvat manbaini sotib olsangiz, PoE byudjetini oshirishingiz mumkin. Shuningdek, slayderni quvvat manbai vattidan pastroq bo'lgan PoE byudjetiga o'tkazishingiz mumkin. Bu sizning kommutatoringizning quvvat sarfini kamaytiradi. Biroq, biz sizning quvvat manbaingizga mos keladigan slayder sozlamasidan foydalanishni tavsiya qilamiz.

  1. Kommutatorni o'chiring va elektr shnurini uzing.
  2. Slayderni yangi quvvat adapterining vattiga mos keladigan sozlamaga o'tkazing.
  3. Elektr shnurini ulang va kommutatorni yoqing.
    Kommutatorning PoE byudjetini o'zgartiring

Texnik xususiyatlar

Texnik xususiyat Tavsif
Tarmoq interfeyslari 1G, 100M va 10M ni qo'llab-quvvatlaydigan 8 Gigabit Ethernet RJ-45 portlari 8 PoE/PoE+ portlari
Quvvat adapterining kirishi Elektr shnuri mintaqaga qarab farq qiladi.
Quvvat adapterining chiqishi Kommutator ikkita quvvat adapterini qo'llab-quvvatlaydi:
  • 90W: 54V @ 1.66A
  • 130W: 54V @ 2.4A
Maksimal PoE byudjeti Har bir quvvat adapteri uchun maksimal byudjet quyidagicha:
  • 90W: 83W PoE
  • 130W: 123W PoE
O'lchamlari (K x E x B) 9,3 x 4,0 x 1 dyuym (236 x 102 x 27 mm)
Og'irligi 1,32 funt (0,6 kg)
Ishlash harorati 32–104°F (0–40°C)
Ishlash namligi 10%–90% nisbiy namlik, kondensatsiz
Muvofiqlik FCC A sinfi, CB, CE A sinfi, VCCI A sinfi, RCM A sinfi, KC, BSMI

Qo'llab-quvvatlash

Mahsulotingizni ro'yxatdan o'tkazish, yordam olish, eng so'nggi yuklab olishlar va foydalanuvchi qo'llanmalariga kirish va bizning jamoamizga qo'shilish uchun https://www.netgear.com/support/ saytiga tashrif buyurishingiz mumkin. Biz faqat rasmiy NETGEAR qo'llab-quvvatlash resurslaridan foydalanishni tavsiya qilamiz.

Evropa Ittifoqi muvofiqlik deklaratsiyasi, shu jumladan normativ muvofiqlik ma'lumotlari uchun https://www.netgear.com/about/regulatory/ saytiga tashrif buyuring.

Quvvat manbaini ulashdan oldin normativ muvofiqlik hujjatini ko'rib chiqing.

Ushbu qurilmani tashqarida ishlatmang. Agar siz ushbu qurilmaga tashqarida joylashgan kabellar yoki qurilmalarni ulasangiz, xavfsizlik va kafolat ma'lumotlari uchun https://kb.netgear.com/000057103 ga qarang.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, AQSh

NETGEAR INTERNATIONAL LTD
Floor 1, Building 3
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland

© NETGEAR, Inc., NETGEAR va NETGEAR logotipi NETGEAR, Inc.ning savdo belgilaridir. NETGEARga tegishli bo'lmagan har qanday savdo belgilari faqat ma'lumot olish uchun ishlatiladi.
