NETGEAR GS516UP, GS524UP O'rnatish Qo'llanmasi

Mundarija

1 Kirish
2 Paket tarkibi
3 NETGEAR Insight ilovasida ro'yxatdan o'ting
4 Switchni ulang
5 LEDlarni tekshiring
6 PoE rejimi
7 PoE haqida mulohazalar
8 PoE nosozliklarini bartaraf etish
9 Kommutatorni tokchaga o'rnating
10 Texnik xususiyatlar
11 Qo'llab-quvvatlash va hamjamiyat
12 Me'yoriy-huquqiy
13 Manbalar
14 Qo'llanmani yuklab olish
15 Boshqa tillarda

Kirish

O'rnatish uchun:

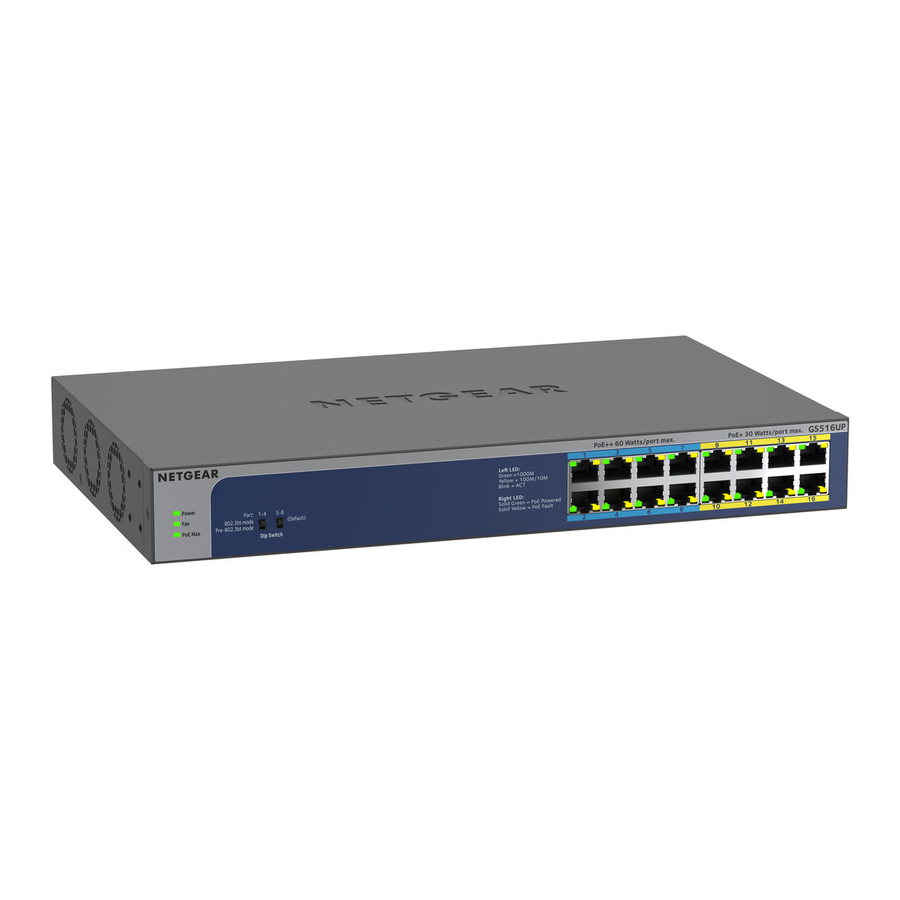

16-Portli Gigabit Ethernet Boshqarilmaydigan Ultra60 PoE++ Switch, Model GS516UP
24-Portli Gigabit Ethernet Boshqarilmaydigan Ultra60 PoE++ Switch, Model GS524UP

Paket tarkibi

Switch modeli GS516UP yoki GS524UP
Elektr shnuri (hududga qarab farq qiladi)
Rafga o'rnatish to'plami
To'rtta rezina oyoq
O'rnatish qo'llanmasi va Insight flyer

Eslatma: Gigabit Ethernet ulanishlari uchun Category 5e (Cat 5e) kabelidan yoki undan yuqori baholangan kabeldan foydalanishni tavsiya qilamiz.

Ushbu switch faqat ichki makonda foydalanish uchun mo'ljallangan. Agar siz tashqarida joylashgan qurilmaga ulanmoqchi bo'lsangiz, tashqi qurilma to'g'ri topraklanmış va kuchlanishdan himoyalangan bo'lishi kerak va siz switch va tashqi qurilma o'rtasida Ethernet kuchlanishdan himoyalovchi vositani o'rnatishingiz kerak. Aks holda, switchga zarar yetishi mumkin.

Ushbu switchni tashqi kabellar yoki qurilmalarga ulashdan oldin, xavfsizlik va kafolat ma'lumotlari uchun https://kb.netgear.com/000057103 ga qarang.

NETGEAR Insight ilovasida ro'yxatdan o'ting

NETGEAR Insight ni qidiring va eng so'nggi ilovani yuklab oling.
Agar sizda NETGEAR hisobi bo'lmasa, uni o'rnating.
Yuqori chap burchakdagi menyuni bosing.
REGISTER ANY NETGEAR DEVICE (HAR QANDAY NETGEAR QURILMASINI RO'YXATDAN O'TKAZISH) ni bosing.
Switchning pastki qismida joylashgan seriya raqamini kiriting yoki mobil qurilmangizdagi kameradan foydalanib, seriya raqami shtrix kodini skanerlang.
GO (BORISH) ni bosing. Switch ro'yxatdan o'tkaziladi va hisobingizga qo'shiladi. Endi siz NETGEAR Insight ilovasida switchni ko'rishingiz mumkin.

Eslatma: Chunki bu boshqarilmaydigan switch, siz uni NETGEAR Insightda sozlashingiz yoki boshqarishingiz mumkin emas.

Switchni ulang

Ulanish namunalari

GS516UP modeli 1–8 portlarda har bir portga 60W gacha bo'lgan PoE++ (802.3bt) quvvatini va 9–16 portlarda har bir portga 30W gacha bo'lgan PoE+ (802.3at) quvvatini ta'minlaydi. Switch uchun umumiy PoE quvvat byudjeti barcha faol PoE portlari bo'ylab 380W ni tashkil qiladi.

GS524UP modeli 1–16 portlarda har bir portga 60W gacha bo'lgan PoE++ (802.3bt) quvvatini va 17–24 portlarda har bir portga 30W gacha bo'lgan PoE+ (802.3at) quvvatini ta'minlaydi. Switch uchun umumiy PoE quvvat byudjeti barcha faol PoE portlari bo'ylab 480W ni tashkil qiladi.

LEDlarni tekshiring

Elektr shnurini switchga ulaganingizda va elektr rozetkasiga ulanganda, LEDlar holatni ko'rsatadi.

LED	Tavsif
Quvvat (Power)		Doimiy yashil. Switch yoqilgan va normal ishlaydi. O'chirilgan. Switchga quvvat berilmaydi.
Fan		O'chirilgan. Fan to'g'ri ishlaydi. Doimiy sariq. Fan to'g'ri ishlamaydi.
PoE Max (Switchning PoE byudjetining holati)		O'chirilgan. Yetarli (7W dan ortiq) PoE quvvati mavjud. Doimiy sariq. 7W dan kam PoE quvvati mavjud. Miltillovchi sariq. Oxirgi ikki daqiqa davomida kamida bir marta 7W dan kam PoE quvvati mavjud edi.
Chap port LEDi		Doimiy yashil. Ushbu portda 1000 Mbps aloqa. Miltillovchi yashil. Ushbu portda 1000 Mbps faollik. Doimiy sariq. Ushbu portda 100 Mbps yoki 10 Mbps aloqa. Miltillovchi sariq. Ushbu portda 100 Mbps yoki 10 Mbps faollik. O'chirilgan. Ushbu portda aloqa aniqlanmadi.
O'ng port LEDi		Doimiy yashil. Port PoE quvvatini yetkazib bermoqda. O'chirilgan. Port PoE quvvatini yetkazib bermayapti. Doimiy sariq. PoE nosozligi yuz berdi.

PoE rejimi

Old panelda joylashgan DIP switchlar quyidagi PoE++ rejimlarni tanlash imkonini beradi:

802.3bt rejimi. IEEE 802.3bt (PoE++) bilan to'liq mos keladigan qurilmalar uchun rejim. Bu barcha PoE++ portlari uchun standart rejimdir.
pre-802.3bt rejimi. 30W dan yuqori quvvatni qabul qila oladigan, ammo IEEE 802.3bt (PoE++) bilan to'liq mos kelmaydigan qurilmalar uchun rejim.

PoE++ Rejimi	DIP Switch Holati	1–4 Portlar	5–8 Portlar	9–12 Portlar (Faqat GS524UP)	13–16 Portlar (Faqat GS524UP)
802.3bt	Yuqoriga	Standart	Standart	Standart	Standart
pre-802.3bt	Pastga	Ixtiyoriy	Ixtiyoriy	Ixtiyoriy	Ixtiyoriy

Qaysi rejimni tanlash haqida ma'lumot olish uchun quvvatlanadigan qurilma (PD) bilan birga kelgan hujjatlarga murojaat qiling. Agar amin bo'lmasangiz, standart rejimni saqlang. Biroq, agar PD quvvatlanmasa, DIP switchni pre-802.3bt rejimiga o'rnating.

PoE haqida mulohazalar

Kommutator quvvat bilan ta'minlangan qurilmalarga (PD) yetkazib beradigan PoE quvvati port tartibida yuqoriga ko'tarilgan holda ustuvorlashtiriladi. Agar ulangan PDlar uchun quvvat talablari kommutatorning umumiy quvvat byudjetidan oshib ketsa, yuqori ustuvorlikka ega, past raqamli portlarga ulangan PDlar birinchi navbatda qo'llab-quvvatlanishini ta'minlash uchun eng yuqori raqamli portdagi PD o'chiriladi.

802.3bt PoE++ quvvat bilan ta'minlangan qurilma sifatida ro'yxatga olingan PD, albatta, spetsifikatsiyaning maksimal quvvat chegarasini talab qilmaydi. Ko'pgina PDlar kamroq quvvat talab qiladi, bu esa barcha PoE++ va PoE+ portlarining bir vaqtning o'zida faol bo'lishiga imkon beradi.

Quyidagi jadvalda 328 fut (100 metr) maksimal kabel uzunligi bilan hisoblangan standart quvvat diapazonlari ko'rsatilgan.

Qurilma sinfi	Mos keluvchi PoE standarti	Sinf tavsifi	Kommutator tomonidan ta'minlangan maksimal quvvat	PDga yetkazilgan quvvat
0	PoE, PoE+ va PoE++	Standart quvvat (to'liq)	0.44W	0.44W–12.95W
1	PoE, PoE+ va PoE++	Juda past quvvat	4.0W	0.44W–3.84W
2	PoE, PoE+ va PoE++	Past quvvat	7.0W	3.84W–6.49W
3	PoE, PoE+ va PoE++	O'rta quvvat	15.4W	6.49W–12.95W
4	PoE+ va PoE++	Yuqori quvvat	30.0W	12.95W–25.5W
5–6	Faqat PoE++	Ultra quvvat	45.0W	25.5W–51W

Agar qurilma kommutatordan yetarli PoE quvvatini olmasa, qisqaroq kabeldan foydalanishni o'ylab ko'ring.

2020-yil may © NETGEAR, Inc., NETGEAR va NETGEAR logotipi NETGEAR, Inc.ning savdo belgilari hisoblanadi. Har qanday NETGEARga tegishli bo'lmagan savdo belgilari faqat ma'lumot uchun ishlatiladi.

PoE nosozliklarini bartaraf etish

Bu yerda yuzaga kelishi mumkin bo'lgan PoE muammolarini tuzatish bo'yicha ba'zi maslahatlar keltirilgan:

Agar PoE Max LEDi doimiy sariq rangda bo'lsa, PoE ortiqcha obunani oldini olish uchun bir yoki bir nechta PoE qurilmalarini uzing.
Kommutatorga ulangan har bir quvvat bilan ta'minlangan qurilma (PD) uchun kommutatordagi tegishli PoE LEDi doimiy yashil rangda yonadi. Agar PoE LEDi doimiy sariq rangda yonsa, PoE nosozligi yuz berdi va quyidagi jadvalda keltirilgan shartlardan biri tufayli PoE to'xtatildi.

PoE nosozlik holati	Mumkin bo'lgan yechim
Portda PoE bilan bog'liq qisqa tutashuv yuz berdi.	Muammo, ehtimol, ulangan PD bilan bog'liq. PDning holatini tekshiring yoki PDni uzib, qayta ulash orqali qayta ishga tushiring.
PDning PoE quvvat talabi kommutator ruxsat bergan maksimal darajadan oshib ketdi. Maksimal daraja PoE ulanishi uchun 15.4W, PoE+ ulanishi uchun 30W va PoE++ ulanishi uchun 60W ni tashkil qiladi.
Portdagi PoE toki PDning tasniflash chegarasidan oshib ketdi.
Portning PoE kuchlanishi kommutator ruxsat bergan diapazondan tashqarida	Holat o'z-o'zidan hal bo'ladimi yoki yo'qligini ko'rish uchun kommutatorni qayta ishga tushiring.

Kommutatorni tokchaga o'rnating

Kommutator bilan birga kelgan qavslar va vintlardan foydalanishni tavsiya qilamiz.

Ta'minlangan o'rnatish qavslarini kommutatorning yon tomoniga mahkamlang.
Ta'minlangan kichik vintlarni har bir qavs orqali va kommutatordagi qavsni o'rnatish teshiklariga joylashtiring.
Har bir qavsni mahkamlash uchun vintlarni № 1 Phillips tornavida bilan torting.
Qavslardagi o'rnatish teshiklarini tokchadagi teshiklar bilan tekislang va taqdim etilgan pan-boshli vintlarni (siz ikki turdagi pan-boshli vintlardan birini tanlashingiz mumkin) neylon yuvgichlar bilan har bir qavs orqali va tokchaga joylashtiring.
O'rnatish qavslarini tokchaga mahkamlash uchun vintlarni № 2 Phillips tornavida bilan torting.

Texnik xususiyatlar

Texnik xususiyat	GS516UP modeli	GS524UP modeli
RJ-45 portlari	1 Gbps, 100 Mbps va 10 Mbps uchun 16 Gigabit Ethernet.	1 Gbps, 100 Mbps va 10 Mbps uchun 24 Gigabit Ethernet.
PoE++ portlari	8 (1–8 portlar)	16 (1–16 portlar)
PoE+ portlari	8 (9–16 portlar)	8 (17–24 portlar)
Maksimal PoE byudjeti	Butun kommutator uchun 380W	Butun kommutator uchun 480W
AC quvvat kirishi	100–240V ~ 50/60 Hz, 8–4A	100–240V ~ 50/60 Hz, 8–4A
O'lchamlari (K x E x B)	13. 13.0 x 8.2 x 1.7 dyuym (330 x 207 x 43 mm)	15. 15.4 x 8.7 x 1.7 dyuym (390 x 220 x 43 mm)
Og'irligi	5. 5.73 funt (2.6 kg)	6. 6.83 funt (3.1 kg)
Ishlash harorati	32–122°F (0–50°C)
Ishlash namligi	10%–90% nisbiy namlik, kondensatsiz
Muofiqiqlik	FCC A sinfi, UL 62368-1, CB, CE LVD, CE A sinfi, VCCI A sinfi, RCM A sinfi, KC, BSMI

Qo'llab-quvvatlash va hamjamiyat

Savollaringizga javob olish va eng so'nggi yuklab olishlarga kirish uchun netgear.com/support saytiga tashrif buyuring.

Shuningdek, community.netgear.com saytida foydali maslahatlar uchun NETGEAR hamjamiyatimizni tekshirishingiz mumkin.

Me'yoriy-huquqiy

Agar ushbu mahsulot Kanadada sotilsa, ushbu hujjatga Kanada fransuz tilida https://www.netgear.com/support/download/ manzilidan kirishingiz mumkin.
Yevropa Ittifoqi muvofiqlik deklaratsiyasi (EU Declaration of Conformity) kabi me'yoriy muvofiqlik haqidagi ma'lumotlar uchun https://www.netgear.com/about/regulatory/ manziliga tashrif buyuring.
Quvvat manbaini ulashdan oldin me'yoriy muvofiqlik hujjatini ko'rib chiqing.
NETGEARning Maxfiylik siyosati (Privacy Policy) uchun https://www.netgear.com/about/privacy-policy manziliga tashrif buyuring.
Ushbu qurilmadan foydalanib, siz NETGEARning Shartlar va Qoidalariga (Terms and Conditions) rozilik bildirasiz: https://www.netgear.com/about/terms-and-conditions. Agar rozi bo'lmasangiz, qurilmani qaytarish muddati ichida sotib olgan joyingizga qaytaring.
Ushbu qurilmani tashqarida ishlatmang. PoE manbai faqat bino ichidagi ulanish uchun mo'ljallangan.

Manbalar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

NETGEAR GS516UP, GS524UP O'rnatish Qo'llanmasi ni yuklab olish
