NETGEAR GS516UP, GS524UP Manuale di installazione

Contenuti

Introduzione

Installazione per:

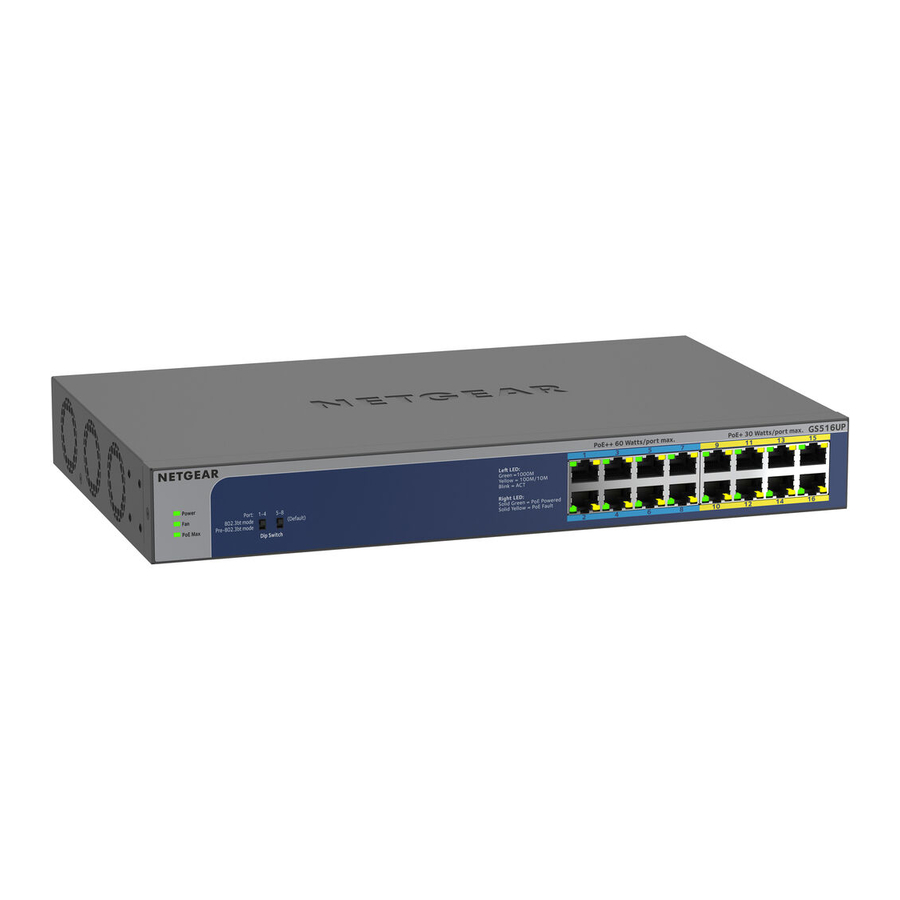

  • 16-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS516UP
    Switch PoE++ Ultra60 Gigabit Ethernet non gestito a 16 porte, modello GS516UP
  • 24-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS524UP
    Switch PoE++ Ultra60 Gigabit Ethernet non gestito a 24 porte, modello GS524UP

Contenuto della confezione

  • Switch modello GS516UP o GS524UP
  • Cavo di alimentazione (varia in base alla regione)
  • Kit per montaggio su rack
  • Quattro piedini in gomma
  • Guida all'installazione e volantino Insight

avviso Nota: Si consiglia di utilizzare un cavo di categoria 5e (Cat 5e) o un cavo di categoria superiore per le connessioni Gigabit Ethernet.

Questo switch è progettato esclusivamente per uso interno. Se si desidera collegarsi a un dispositivo situato all'esterno, il dispositivo esterno deve essere correttamente messo a terra e protetto contro le sovratensioni, e si deve installare un protettore di sovratensione Ethernet in linea tra lo switch e il dispositivo esterno. La mancata osservanza di questa precauzione può danneggiare lo switch.


Prima di collegare questo switch a cavi o dispositivi esterni, consultare https://kb.netgear.com/000057103 per informazioni sulla sicurezza e la garanzia.

Registrati con l'app NETGEAR Insight

  1. Cercare NETGEAR Insight e scaricare l'app più recente.
  2. Creare un account NETGEAR se non ne si possiede uno.
  3. Toccare il menu nell'angolo in alto a sinistra.
  4. Toccare REGISTER ANY NETGEAR DEVICE (REGISTRA QUALSIASI DISPOSITIVO NETGEAR).
  5. Inserire il numero di serie che si trova nella parte inferiore dello switch, oppure utilizzare la fotocamera del dispositivo mobile per scansionare il codice a barre del numero di serie.
  6. Toccare GO (VAI). Lo switch è registrato e aggiunto al tuo account. Ora puoi visualizzare lo switch nell'app NETGEAR Insight.

avviso Nota: Poiché si tratta di uno switch non gestito, non è possibile configurarlo o gestirlo in NETGEAR Insight.

Collegare lo switch

Esempi di collegamenti
Esempi di collegamenti

Il modello GS516UP fornisce alimentazione PoE++ (802.3bt) sulle porte 1–8 con un massimo di 60W per ciascuna porta e alimentazione PoE+ (802.3at) sulle porte 9–16 con un massimo di 30W per ciascuna porta. Il budget di alimentazione PoE totale per lo switch è di 380W su tutte le porte PoE attive.

Il modello GS524UP fornisce alimentazione PoE++ (802.3bt) sulle porte 1–16 con un massimo di 60W per ciascuna porta e alimentazione PoE+ (802.3at) sulle porte 17–24 con un massimo di 30W per ciascuna porta. Il budget di alimentazione PoE totale per lo switch è di 480W su tutte le porte PoE attive.

Controllare i LED

Quando si collega il cavo di alimentazione allo switch e lo si inserisce in una presa elettrica, i LED indicano lo stato.

LED Descrizione
Alimentazione Verde fisso. Lo switch è acceso e funziona normalmente.
Spento. L'alimentazione non è fornita allo switch.
Ventola Spento. La ventola funziona correttamente.
Giallo fisso. La ventola non funziona correttamente.
PoE Max
(Lo stato del budget PoE dello switch)		 Spento. È disponibile energia PoE sufficiente (più di 7W).
Giallo fisso. È disponibile meno di 7W di energia PoE.
Giallo lampeggiante. Almeno una volta negli ultimi due minuti, era disponibile meno di 7W di energia PoE.
LED porta sinistra Verde fisso. Collegamento a 1000 Mbps su questa porta.
Verde lampeggiante. Attività a 1000 Mbps su questa porta.
Giallo fisso. Collegamento a 100 Mbps o 10 Mbps su questa porta.
Giallo lampeggiante. Attività a 100 Mbps o 10 Mbps su questa porta.
Spento. Nessun collegamento rilevato su questa porta.
LED porta destra Verde fisso. La porta sta fornendo alimentazione PoE.
Spento. La porta non sta fornendo alimentazione PoE.
Giallo fisso. Si è verificato un errore PoE.

Modalità PoE

Gli switch DIP sul pannello frontale consentono di selezionare le seguenti modalità PoE++:

  • 802.3bt mode (Modalità 802.3bt). La modalità per i dispositivi pienamente conformi a IEEE 802.3bt (PoE++). Questa è la modalità predefinita per tutte le porte PoE++.
  • pre-802.3bt mode (Modalità pre-802.3bt). La modalità per i dispositivi che possono ricevere una potenza superiore a 30W ma che non sono pienamente conformi a IEEE 802.3bt (PoE++).
Modalità PoE++ Posizione DIP Switch Porte 1–4 Porte 5–8 Porte 9–12
(solo GS524UP) 		Porte 13–16
(solo GS524UP)
802.3bt Su Predefinito Predefinito Predefinito Predefinito
pre-802.3bt Giù Opzionale Opzionale Opzionale Opzionale

Per informazioni su quale modalità selezionare, consultare la documentazione fornita con il dispositivo alimentato (PD). Se non si è sicuri, mantenere la modalità predefinita. Tuttavia, se il PD non si accende, impostare lo switch DIP sulla modalità pre-802.3bt.

Considerazioni sul PoE

La potenza PoE che lo switch fornisce ai dispositivi alimentati (PD) è prioritarizzata in ordine crescente di porta. Se i requisiti di alimentazione dei PD collegati superano il budget totale di potenza dello switch, il PD sulla porta con il numero più alto viene disabilitato per garantire che i PD collegati alle porte a priorità più alta e con numero inferiore siano supportati per primi.

Un PD elencato come dispositivo alimentato PoE++ 802.3bt non richiede necessariamente il limite massimo di potenza della specifica. Molti PD richiedono meno potenza, consentendo potenzialmente a tutte le porte PoE++ e PoE+ di essere attive contemporaneamente.

La seguente tabella mostra gli intervalli di potenza standard calcolati con la lunghezza massima del cavo di 328 piedi (100 metri).

Classe del dispositivo Standard PoE compatibile Descrizione della classe Potenza massima
fornita dallo switch 		Potenza erogata al PD
0 PoE, PoE+, e PoE++ Potenza predefinita (massima) 0.44W 0.44W–12.95W
1 PoE, PoE+, e PoE++ Potenza molto bassa 4.0W 0.44W–3.84W
2 PoE, PoE+, e PoE++ Bassa potenza 7.0W 3.84W–6.49W
3 PoE, PoE+, e PoE++ Potenza media 15.4W 6.49W–12.95W
4 PoE+ e PoE++ Alta potenza 30.0W 12.95W–25.5W
5–6 Solo PoE++ Ultra potenza 45.0W 25.5W–51W

Se un dispositivo riceve potenza PoE insufficiente dallo switch, considerare l'utilizzo di un cavo più corto.

Maggio 2020 © NETGEAR, Inc., NETGEAR e il logo NETGEAR sono marchi di NETGEAR, Inc. Qualsiasi marchio non NETGEAR è utilizzato solo a scopo di riferimento.

Risoluzione dei problemi PoE

Ecco alcuni suggerimenti per correggere eventuali problemi PoE che potrebbero verificarsi:

  • Se il LED PoE Max è giallo fisso, scollegare uno o più dispositivi PoE per evitare l'oversubscription di PoE.
  • Per ogni dispositivo alimentato (PD) collegato allo switch, il LED PoE associato sullo switch si illumina di verde fisso. Se il LED PoE si illumina di giallo fisso, si è verificato un errore PoE e il PoE si è interrotto a causa di una delle condizioni elencate nella seguente tabella.
Condizione di errore PoE Possibile soluzione
Si è verificato un cortocircuito relativo al PoE sulla porta. Il problema è molto probabilmente con il PD collegato. Verificare le condizioni del PD o riavviare il PD scollegandolo e ricollegandolo.
La richiesta di potenza PoE del PD ha superato il livello massimo consentito dallo switch. Il livello massimo è 15,4 W per una connessione PoE, 30 W per una connessione PoE+ e 60 W per una connessione PoE++.
La corrente PoE sulla porta ha superato il limite di classificazione del PD.
La tensione PoE della porta è al di fuori dell'intervallo consentito dallo switch Riavviare lo switch per vedere se la condizione si risolve da sola.

Montare lo switch in un rack

Si consiglia di utilizzare le staffe e le viti fornite con lo switch.

  1. Fissare le staffe di montaggio in dotazione al lato dello switch.
  2. Inserire le piccole viti in dotazione attraverso ciascuna staffa e nei fori di montaggio delle staffe nello switch.
  3. Serrare le viti con un cacciavite a croce n. 1 per fissare ciascuna staffa.
  4. Allineare i fori di montaggio delle staffe con i fori nel rack e inserire le viti a testa bombata in dotazione (è possibile scegliere tra due tipi di viti a testa bombata) con rondelle in nylon attraverso ciascuna staffa e nel rack.
  5. Serrare le viti con un cacciavite a croce n. 2 per fissare le staffe di montaggio al rack.

Specifiche

Specifica Model GS516UP Model GS524UP
Porte RJ-45 16 Gigabit Ethernet per 1 Gbps, 100 Mbps e 10 Mbps. 24 Gigabit Ethernet per 1 Gbps, 100 Mbps e 10 Mbps.
Porte PoE++ 8 (porte 1–8) 16 (porte 1–16)
Porte PoE+ 8 (porte 9–16) 8 (porte 17–24)
Budget PoE massimo 380W per l'intero switch 480W per l'intero switch
Ingresso alimentazione CA 100–240V ~ 50/60 Hz, 8–4A 100–240V ~ 50/60 Hz, 8–4A
Dimensioni (L x P x A) 13. 13.0 x 8.2 x 1.7 in. (330 x 207 x 43 mm) 15. 15.4 x 8.7 x 1.7 in. (390 x 220 x 43 mm)
Peso 5. 5.73 lb (2.6 kg) 6. 6.83 lb (3.1 kg)
Temperatura operativa 32–122°F (0–50°C)
Umidità operativa 10%–90% di umidità relativa, senza condensa
Conformità FCC class A, UL 62368-1, CB, CE LVD, CE class A, VCCI class A, RCM class A, KC, BSMI

Supporto e Community

Visita netgear.com/support per ottenere risposte alle tue domande e accedere agli ultimi download.

Puoi anche consultare la nostra Community NETGEAR per consigli utili su community.netgear.com.
