Введение
Установка для:

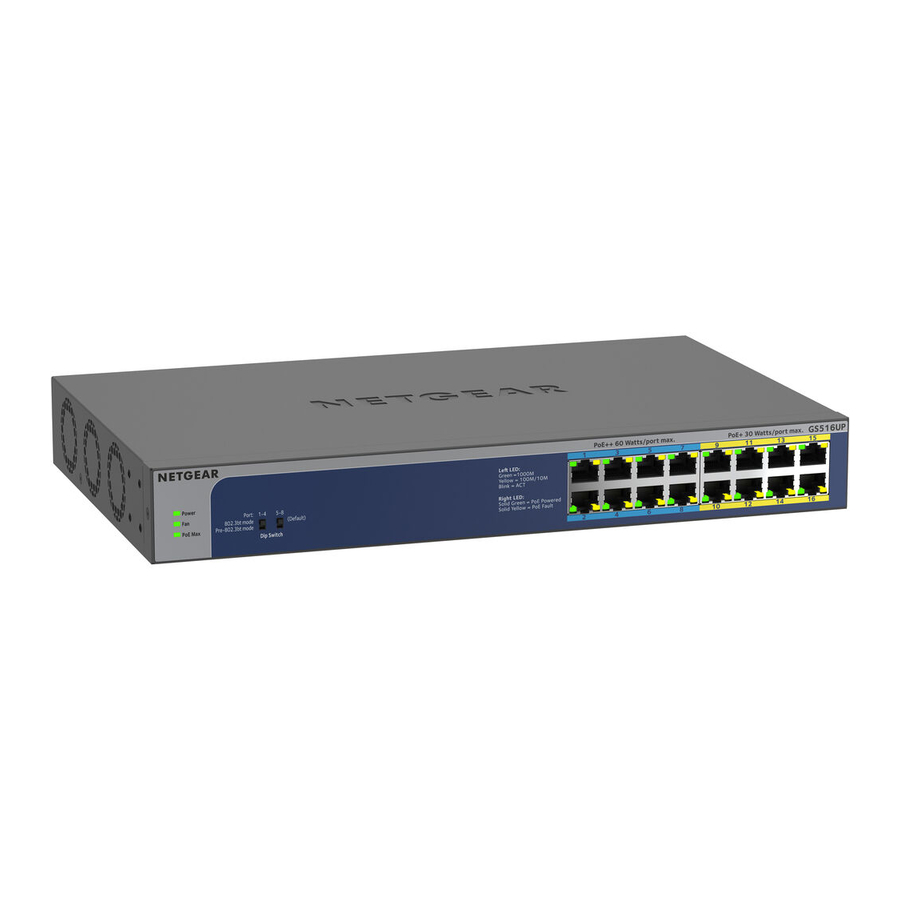

- 16-портовый гигабитный Ethernet неуправляемый Ultra60 PoE++ коммутатор, модель GS516UP
![16-портовый гигабитный Ethernet неуправляемый Ultra60 PoE++ коммутатор, модель GS516UP]( "NETGEAR - GS516UP - 16-портовый гигабитный Ethernet неуправляемый Ultra60 PoE++ коммутатор, модель GS516UP")
- 24-портовый гигабитный Ethernet неуправляемый Ultra60 PoE++ коммутатор, модель GS524UP
![24-портовый гигабитный Ethernet неуправляемый Ultra60 PoE++ коммутатор, модель GS524UP]( "NETGEAR - GS516UP - 24-портовый гигабитный Ethernet неуправляемый Ultra60 PoE++ коммутатор, модель GS524UP")
Комплектация
- Коммутатор модели GS516UP или GS524UP
- Шнур питания (зависит от региона)
- Комплект для монтажа в стойку
- Четыре резиновые ножки
- Руководство по установке и флаер Insight
Примечание: Мы рекомендуем использовать кабель категории 5e (Cat 5e) или кабель с более высоким рейтингом для гигабитных Ethernet-соединений.
Этот коммутатор предназначен только для использования в помещении. Если вы хотите подключиться к устройству, расположенному на улице, уличное устройство должно быть надлежащим образом заземлено и защищено от перенапряжения, и вы должны установить Ethernet-разрядник последовательно между коммутатором и уличным устройством. Несоблюдение этого требования может привести к повреждению коммутатора.
Перед подключением этого коммутатора к наружным кабелям или устройствам ознакомьтесь с https://kb.netgear.com/000057103 для получения информации о безопасности и гарантии.
Регистрация в приложении NETGEAR Insight
- Найдите NETGEAR Insight и загрузите последнюю версию приложения.
- Создайте учетную запись NETGEAR, если у вас ее нет.
- Коснитесь меню в верхнем левом углу.
- Коснитесь REGISTER ANY NETGEAR DEVICE (ЗАРЕГИСТРИРОВАТЬ ЛЮБОЕ УСТРОЙСТВО NETGEAR).
- Введите серийный номер, расположенный в нижней части коммутатора, или используйте камеру на своем мобильном устройстве, чтобы отсканировать штрих-код серийного номера.
- Коснитесь GO (ПЕРЕЙТИ). Коммутатор зарегистрирован и добавлен в вашу учетную запись. Теперь вы можете просматривать коммутатор в приложении NETGEAR Insight.
Примечание: Поскольку это неуправляемый коммутатор, вы не можете настраивать его или управлять им в NETGEAR Insight.
Подключите коммутатор
Примеры подключений
Модель GS516UP обеспечивает питание PoE++ (802.3bt) на портах 1–8 с мощностью до 60 Вт на каждый порт и питание PoE+ (802.3at) на портах 9–16 с мощностью до 30 Вт на каждый порт. Общий бюджет мощности PoE для коммутатора составляет 380 Вт для всех активных портов PoE.
Модель GS524UP обеспечивает питание PoE++ (802.3bt) на портах 1–16 с мощностью до 60 Вт на каждый порт и питание PoE+ (802.3at) на портах 17–24 с мощностью до 30 Вт на каждый порт. Общий бюджет мощности PoE для коммутатора составляет 480 Вт для всех активных портов PoE.
Проверьте светодиоды
Когда вы подключаете шнур питания к коммутатору и вставляете его в электрическую розетку, светодиоды указывают на состояние.
| LED (Светодиод) | Description (Описание) | |
| Power (Питание) |  | Solid green (Горит зеленым). Коммутатор включен и работает нормально. Off (Выключен). Питание на коммутатор не подается. |
| Fan (Вентилятор) |  | Off (Выключен). Вентилятор работает правильно. Solid yellow (Горит желтым). Вентилятор работает неправильно. |
| PoE Max (Макс. PoE) (Состояние бюджета PoE коммутатора) |  | Off. (Выключен). Доступно достаточно (более 7 Вт) мощности PoE. Solid yellow. (Горит желтым). Доступно менее 7 Вт мощности PoE. Blinking yellow. (Мигает желтым). По крайней мере один раз в течение предыдущих двух минут было доступно менее 7 Вт мощности PoE. |
| Left port LED (Левый светодиод порта) |  | Solid green. (Горит зеленым). Соединение 1000 Мбит/с на этом порту. Blinking green. (Мигает зеленым). Активность 1000 Мбит/с на этом порту. Solid yellow. (Горит желтым). Соединение 100 Мбит/с или 10 Мбит/с на этом порту. Blinking yellow. (Мигает желтым). Активность 100 Мбит/с или 10 Мбит/с на этом порту. Off. (Выключен). На этом порту не обнаружено соединения. |
| Right Port LED (Правый светодиод порта) |  | Solid Green. (Горит зеленым). Порт подает питание PoE. Off. (Выключен). Порт не подает питание PoE. Solid yellow (Горит желтым). Произошла ошибка PoE. |
Режим PoE
DIP-переключатели на передней панели позволяют выбрать следующие режимы PoE++:
- 802.3bt mode. (Режим 802.3bt). Режим для устройств, которые полностью соответствуют стандарту IEEE 802.3bt (PoE++). Это режим по умолчанию для всех портов PoE++.
- pre-802.3bt mode. (Режим pre-802.3bt). Режим для устройств, которые могут получать мощность выше 30 Вт, но не полностью соответствуют стандарту IEEE 802.3bt (PoE++).
| PoE++ Mode (Режим PoE++) | DIP Switch Position (Положение DIP-переключателя) | Ports 1–4 (Порты 1–4) | Ports 5–8 (Порты 5–8) | Ports 9–12 (GS524UP Only) (Порты 9–12 (только GS524UP)) | Ports 13–16 (GS524UP Only) (Порты 13–16 (только GS524UP)) |
| 802.3bt | Up (Вверх) | Default (По умолчанию) | Default (По умолчанию) | Default (По умолчанию) | Default (По умолчанию) |
| pre-802.3bt | Down (Вниз) | Optional (Опционально) | Optional (Опционально) | Optional (Опционально) | Optional (Опционально) |
Для получения информации о том, какой режим выбрать, обратитесь к документации, прилагаемой к устройству с питанием (PD). Если вы не уверены, сохраните режим по умолчанию. Однако, если PD не включается, установите DIP-переключатель в режим pre-802.3bt.
Рекомендации по PoE
Питание PoE, которое коммутатор подает на запитываемые устройства (PD), приоритизируется в порядке возрастания номеров портов. Если требования к питанию подключенных PD превышают общий бюджет мощности коммутатора, PD на порту с самым высоким номером отключается, чтобы гарантировать, что PD, подключенные к более приоритетным портам с меньшими номерами, будут поддерживаться в первую очередь.
PD, указанное как запитываемое устройство 802.3bt PoE++, не обязательно требует максимального предела мощности спецификации. Многим PD требуется меньше мощности, что потенциально позволяет всем портам PoE++ и PoE+ быть активными одновременно.
В следующей таблице показаны стандартные диапазоны мощности, рассчитанные с максимальной длиной кабеля 328 футов (100 метров).
| Класс устройства | Совместимый стандарт PoE | Описание класса | Максимальная мощность, подаваемая коммутатором | Мощность, подаваемая на PD |
| 0 | PoE, PoE+ и PoE++ | Мощность по умолчанию (полная) | 0.44W | 0.44W–12.95W |
| 1 | PoE, PoE+ и PoE++ | Очень низкая мощность | 4.0W | 0.44W–3.84W |
| 2 | PoE, PoE+ и PoE++ | Низкая мощность | 7.0W | 3.84W–6.49W |
| 3 | PoE, PoE+ и PoE++ | Средняя мощность | 15.4W | 6.49W–12.95W |
| 4 | PoE+ и PoE++ | Высокая мощность | 30.0W | 12.95W–25.5W |
| 5–6 | Только PoE++ | Сверхвысокая мощность | 45.0W | 25.5W–51W |
Если устройство получает недостаточно питания PoE от коммутатора, попробуйте использовать более короткий кабель.
Май 2020 © NETGEAR, Inc., NETGEAR и логотип NETGEAR являются товарными знаками NETGEAR, Inc. Любые товарные знаки, не принадлежащие NETGEAR, используются только для справочных целей.
Устранение неполадок PoE
Вот несколько советов по устранению проблем с PoE, которые могут возникнуть:
- Если светодиод PoE Max горит желтым цветом, отключите одно или несколько устройств PoE, чтобы предотвратить перегрузку PoE.
- Для каждого запитываемого устройства (PD), подключенного к коммутатору, соответствующий светодиод PoE на коммутаторе горит зеленым цветом. Если светодиод PoE горит желтым цветом, произошла ошибка PoE и подача PoE была остановлена из-за одного из условий, перечисленных в следующей таблице.
| Условие ошибки PoE | Возможное решение |
| На порту произошло короткое замыкание, связанное с PoE. | Проблема, скорее всего, связана с подключенным PD. Проверьте состояние PD или перезапустите PD, отключив и снова подключив PD. |
| Потребляемая мощность PoE PD превысила максимальный уровень, разрешенный коммутатором. Максимальный уровень составляет 15,4 Вт для соединения PoE, 30 Вт для соединения PoE+ и 60 Вт для соединения PoE++. | |
| Ток PoE на порту превысил предел классификации PD. | |
| Напряжение PoE порта выходит за пределы диапазона, разрешенного коммутатором. | Перезапустите коммутатор, чтобы проверить, устранится ли проблема. |
Установите коммутатор в стойку
Рекомендуем использовать кронштейны и винты, которые входят в комплект поставки коммутатора.
- Прикрепите прилагаемые монтажные кронштейны к боковой стороне коммутатора.
- Вставьте прилагаемые маленькие винты через каждый кронштейн в монтажные отверстия кронштейна в коммутаторе.
- Затяните винты отверткой Phillips № 1, чтобы закрепить каждый кронштейн.
- Совместите монтажные отверстия в кронштейнах с отверстиями в стойке и вставьте прилагаемые винты с полукруглой головкой (вы можете выбрать один из двух типов винтов с полукруглой головкой) с нейлоновыми шайбами через каждый кронштейн в стойку.
- Затяните винты отверткой Phillips № 2, чтобы закрепить монтажные кронштейны на стойке.
Технические характеристики
| Спецификация | Модель GS516UP | Модель GS524UP |
| Порты RJ-45 | 16 Gigabit Ethernet для 1 Гбит/с, 100 Мбит/с и 10 Мбит/с. | 24 Gigabit Ethernet для 1 Гбит/с, 100 Мбит/с и 10 Мбит/с. |
| Порты PoE++ | 8 (порты 1–8) | 16 (порты 1–16) |
| Порты PoE+ | 8 (порты 9–16) | 8 (порты 17–24) |
| Максимальный бюджет PoE | 380 Вт для всего коммутатора | 480 Вт для всего коммутатора |
| Вход питания переменного тока | 100–240 В ~ 50/60 Гц, 8–4A | 100–240 В ~ 50/60 Гц, 8–4A |
| Размеры (Ш x Г x В) | 13. 13.0 x 8.2 x 1.7 дюйма (330 x 207 x 43 мм) | 15. 15.4 x 8.7 x 1.7 дюйма (390 x 220 x 43 мм) |
| Вес | 5. 5.73 фунта (2.6 кг) | 6. 6.83 фунта (3.1 кг) |
| Рабочая температура | 32–122°F (0–50°C) | |
| Рабочая влажность | Относительная влажность 10%–90%, без конденсации | |
| Соответствие | FCC class A, UL 62368-1, CB, CE LVD, CE class A, VCCI class A, RCM class A, KC, BSMI | |
Поддержка и сообщество
Посетите netgear.com/support, чтобы получить ответы на свои вопросы и получить доступ к последним загрузкам.
Вы также можете посетить наше сообщество NETGEAR для получения полезных советов по адресу community.netgear.com.
Нормативная и правовая информация
- Если этот продукт продается в Канаде, вы можете получить доступ к этому документу на канадском французском языке по адресу https://www.netgear.com/support/download/.
- Для получения информации о соответствии нормативным требованиям, включая Декларацию соответствия ЕС, посетите https://www.netgear.com/about/regulatory/.
- Перед подключением источника питания ознакомьтесь с документом о соответствии нормативным требованиям.
- Политику конфиденциальности NETGEAR можно найти по адресу https://www.netgear.com/about/privacy-policy.
- Используя это устройство, вы соглашаетесь с Условиями использования NETGEAR по адресу https://www.netgear.com/about/terms-and-conditions. Если вы не согласны, верните устройство по месту покупки в течение периода возврата.
- Не используйте это устройство на открытом воздухе. Источник PoE предназначен только для подключения внутри здания.
