NETGEAR GS516UP, GS524UP Ръководство за инсталиране

Съдържание

Въведение

Инсталация за:

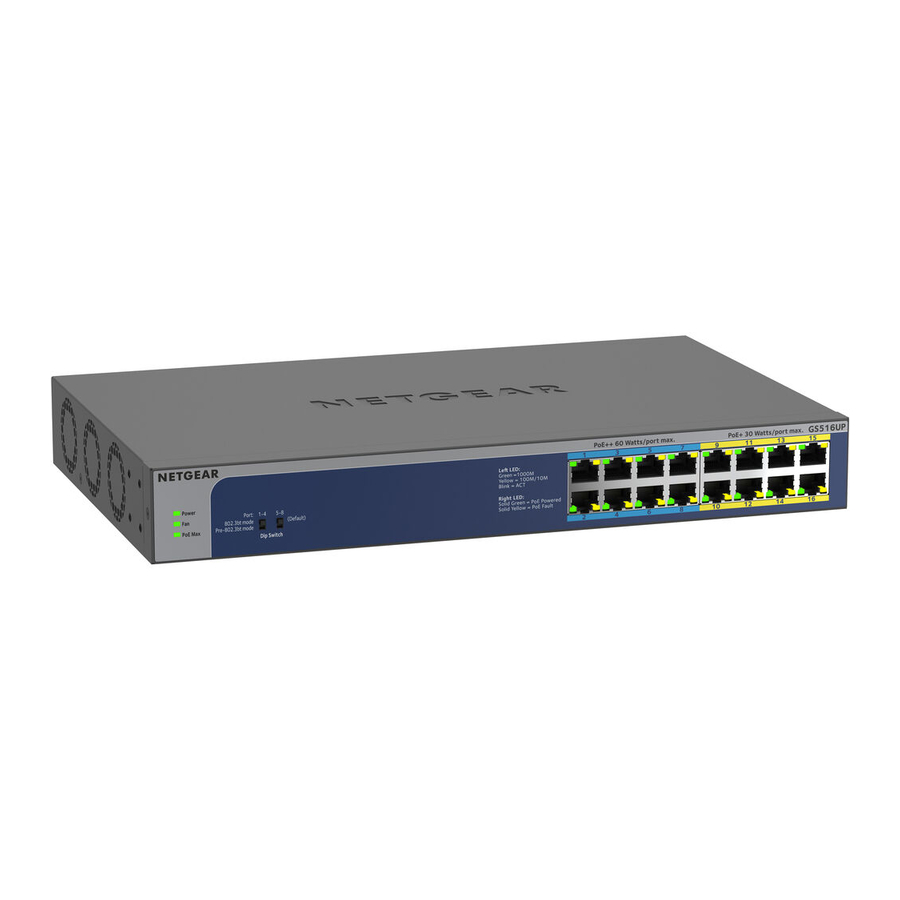

  • 16-портов Gigabit Ethernet неуправляем Ultra60 PoE++ суич, модел GS516UP
    16-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS516UP
  • 24-портов Gigabit Ethernet неуправляем Ultra60 PoE++ суич, модел GS524UP
    24-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS524UP

Съдържание на пакета

  • Суич модел GS516UP или GS524UP
  • Захранващ кабел (варира според региона)
  • Комплект за монтаж в шкаф
  • Четири гумени крачета
  • Ръководство за инсталиране и листовка за Insight

предупреждение Забележка: Препоръчваме да използвате кабел Category 5e (Cat 5e) или кабел с по-висок рейтинг за Gigabit Ethernet връзки.

Този суич е предназначен само за употреба на закрито. Ако искате да се свържете към устройство, разположено на открито, външното устройство трябва да бъде правилно заземено и защитено от пренапрежение, и трябва да инсталирате Ethernet защита от пренапрежение между суича и външното устройство. Ако не го направите, може да повредите суича.


Преди да свържете този суич към външни кабели или устройства, вижте https://kb.netgear.com/000057103 за информация относно безопасността и гаранцията.

Регистрирайте се с приложението NETGEAR Insight

  1. Потърсете NETGEAR Insight и изтеглете най-новото приложение.
  2. Създайте NETGEAR акаунт, ако нямате такъв.
  3. Докоснете менюто в горния ляв ъгъл.
  4. Докоснете REGISTER ANY NETGEAR DEVICE (РЕГИСТРИРАЙТЕ ВСЯКО NETGEAR УСТРОЙСТВО).
  5. Въведете серийния номер, разположен на дъното на суича, или използвайте камерата на мобилното си устройство, за да сканирате баркода на серийния номер.
  6. Докоснете GO (ОТИДИ). Суичът е регистриран и добавен към вашия акаунт. Вече можете да видите суича в приложението NETGEAR Insight.

предупреждение Забележка: Тъй като това е неуправляем суич, не можете да го конфигурирате или управлявате в NETGEAR Insight.

Свържете суича

Примерни връзки
Примерни връзки

Модел GS516UP осигурява PoE++ (802.3bt) захранване на портове 1–8 с до 60W на всеки порт и PoE+ (802.3at) захранване на портове 9–16 с до 30W на всеки порт. Общият PoE бюджет за захранване на суича е 380W за всички активни PoE портове.

Модел GS524UP осигурява PoE++ (802.3bt) захранване на портове 1–16 с до 60W на всеки порт и PoE+ (802.3at) захранване на портове 17–24 с до 30W на всеки порт. Общият PoE бюджет за захранване на суича е 480W за всички активни PoE портове.

Проверете светодиодите

Когато свържете захранващия кабел към суича и го включите в електрически контакт, светодиодите показват състоянието.

LED Описание
Power (Захранване) Постоянно зелено. Суичът е включен и работи нормално.
Изключено. Суичът не се захранва.
Fan (Вентилатор) Изключено. Вентилаторът работи правилно.
Постоянно жълто. Вентилаторът не работи правилно.
PoE Max
(Състоянието на PoE бюджета на суича)		 Изключено. Налично е достатъчно (повече от 7W) PoE захранване.
Постоянно жълто. Налично е по-малко от 7W PoE захранване.
Мигащо жълто. Поне веднъж през предходните две минути е било налично по-малко от 7W PoE захранване.
Ляв светодиод на порта Постоянно зелено. 1000 Mbps връзка на този порт.
Мигащо зелено. 1000 Mbps активност на този порт.
Постоянно жълто. 100 Mbps или 10 Mbps връзка на този порт.
Мигащо жълто. 100 Mbps или 10 Mbps активност на този порт.
Изключено. Не е открита връзка на този порт.
Десен светодиод на порта Постоянно зелено. Портът доставя PoE захранване.
Изключено. Портът не доставя PoE захранване.
Постоянно жълто. Възникнала е PoE грешка.

PoE режим

DIP превключвателите на предния панел ви позволяват да изберете следните PoE++ режими:

  • 802.3bt mode (802.3bt режим). Режимът за устройства, които са напълно съвместими с IEEE 802.3bt (PoE++). Това е режимът по подразбиране за всички PoE++ портове.
  • pre-802.3bt mode (pre-802.3bt режим). Режимът за устройства, които могат да получават захранване по-високо от 30W, но които не са напълно съвместими с IEEE 802.3bt (PoE++).
PoE++ Mode (PoE++ режим) DIP Switch Position (Позиция на DIP превключвателя) Ports 1–4 (Портове 1–4) Ports 5–8 (Портове 5–8) Ports 9–12
(GS524UP Only) (Портове 9–12 (само за GS524UP))		 Ports 13–16
(GS524UP Only) (Портове 13–16 (само за GS524UP))
802.3bt Up (Нагоре) Default (По подразбиране) Default (По подразбиране) Default (По подразбиране) Default (По подразбиране)
pre-802.3bt Down (Надолу) Optional (Опционално) Optional (Опционално) Optional (Опционално) Optional (Опционално)

За информация кой режим да изберете, вижте документацията, която е доставена със захранваното устройство (PD). Ако не сте сигурни, запазете режима по подразбиране. Въпреки това, ако PD не се включи, настройте DIP превключвателя на pre-802.3bt режим.

PoE съображения

PoE захранването, което комутаторът доставя на захранваните устройства (PDs), е с приоритет във възходящ ред на портовете. Ако изискванията за захранване на свързаните PDs надвишават общия бюджет на захранване на комутатора, PD на порта с най-висок номер се деактивира, за да се гарантира, че PDs, свързани към по-високоприоритетните портове с по-нисък номер, се поддържат първо.

PD, посочен като 802.3bt PoE++ захранвано устройство, не е задължително да изисква максималния лимит на мощност на спецификацията. Много PDs изискват по-малко мощност, което потенциално позволява всички PoE++ и PoE+ портове да бъдат активни едновременно.

Следната таблица показва стандартните диапазони на мощност, изчислени с максималната дължина на кабела от 328 фута (100 метра).

Клас на устройството Съвместим PoE стандарт Описание на класа Максимална мощност
Доставена от комутатора 		Мощност, доставена на PD
0 PoE, PoE+ и PoE++ Мощност по подразбиране (пълна) 0.44W 0.44W–12.95W
1 PoE, PoE+ и PoE++ Много ниска мощност 4.0W 0.44W–3.84W
2 PoE, PoE+ и PoE++ Ниска мощност 7.0W 3.84W–6.49W
3 PoE, PoE+ и PoE++ Средна мощност 15.4W 6.49W–12.95W
4 PoE+ и PoE++ Висока мощност 30.0W 12.95W–25.5W
5–6 Само PoE++ Ултра мощност 45.0W 25.5W–51W

Ако устройството получава недостатъчна PoE мощност от комутатора, обмислете използването на по-къс кабел.

Май 2020 © NETGEAR, Inc., NETGEAR и логото на NETGEAR са търговски марки на NETGEAR, Inc. Всички търговски марки, които не са на NETGEAR, се използват само за справка.

Отстраняване на неизправности при PoE

Ето няколко съвета за коригиране на PoE проблеми, които могат да възникнат:

  • Ако PoE Max LED индикаторът свети постоянно в жълто, изключете едно или повече PoE устройства, за да предотвратите прекомерното използване на PoE.
  • За всяко захранвано устройство (PD), което е свързано към комутатора, съответният PoE LED индикатор на комутатора свети постоянно в зелено. Ако PoE LED индикаторът свети постоянно в жълто, е възникнала PoE грешка и PoE е спрял поради едно от условията, изброени в следната таблица.
Състояние на PoE грешка Възможно решение
Възникнало е късо съединение, свързано с PoE, на порта. Проблемът най-вероятно е със свързаното PD. Проверете състоянието на PD или рестартирайте PD, като го изключите и свържете отново.
Изискването за PoE мощност на PD надвишава максималното ниво, което комутаторът позволява. Максималното ниво е 15.4W за PoE връзка, 30W за PoE+ връзка и 60W за PoE++ връзка.
PoE токът на порта надвишава класификационния лимит на PD.
PoE напрежението на порта е извън диапазона, който комутаторът позволява Рестартирайте комутатора, за да видите дали състоянието се разрешава само.

Монтирайте комутатора в шкаф

Препоръчваме ви да използвате скобите и винтовете, които са доставени с комутатора.

  1. Прикрепете предоставените монтажни скоби към страната на комутатора.
  2. Поставете предоставените малки винтове през всяка скоба и в отворите за монтаж на скобите в комутатора.
  3. Затегнете винтовете с отвертка Phillips № 1, за да закрепите всяка скоба.
  4. Подравнете монтажните отвори в скобите с отворите в шкафа и поставете предоставените винтове с плоска глава (можете да избирате между два вида винтове с плоска глава) с найлонови шайби през всяка скоба и в шкафа.
  5. Затегнете винтовете с отвертка Phillips № 2, за да закрепите монтажните скоби към шкафа.

Спецификации

Спецификация Модел GS516UP Модел GS524UP
RJ-45 портове 16 Gigabit Ethernet за 1 Gbps, 100 Mbps и 10 Mbps. 24 Gigabit Ethernet за 1 Gbps, 100 Mbps и 10 Mbps.
PoE++ портове 8 (портове 1–8) 16 (портове 1–16)
PoE+ портове 8 (портове 9–16) 8 (портове 17–24)
Максимален PoE бюджет 380W за целия комутатор 480W за целия комутатор
AC захранване 100–240V ~ 50/60 Hz, 8–4A 100–240V ~ 50/60 Hz, 8–4A
Размери (Ш x Д x В) 13.0 x 8.2 x 1.7 инча (330 x 207 x 43 мм) 15.4 x 8.7 x 1.7 инча (390 x 220 x 43 мм)
Тегло 5.73 lb (2.6 kg) 6.83 lb (3.1 kg)
Работна температура 32–122°F (0–50°C)
Работна влажност 10%–90% относителна влажност, без кондензация
Съответствие FCC class A, UL 62368-1, CB, CE LVD, CE class A, VCCI class A, RCM class A, KC, BSMI

Поддръжка и общност

Посетете netgear.com/support, за да получите отговори на вашите въпроси и да получите достъп до най-новите файлове за изтегляне.

Можете също така да разгледате нашата NETGEAR общност за полезни съвети на адрес community.netgear.com.

  • Ако този продукт се продава в Канада, можете да получите достъп до този документ на канадски френски език на адрес https://www.netgear.com/support/download/.
  • За информация относно съответствието с нормативните изисквания, включително Декларацията за съответствие на ЕС, посетете https://www.netgear.com/about/regulatory/.
  • Вижте документа за съответствие с нормативните изисквания, преди да свържете захранването.
  • За Политиката за поверителност на NETGEAR посетете https://www.netgear.com/about/privacy-policy.
  • Използвайки това устройство, вие се съгласявате с Общите условия на NETGEAR на адрес https://www.netgear.com/about/terms-and-conditions. Ако не сте съгласни, върнете устройството на мястото на покупката в рамките на периода за връщане.
  • Не използвайте това устройство на открито. PoE източникът е предназначен само за връзка вътре в сградата.
