NETGEAR FS105 v2 / FS108 v2 - Ръководство за Fast Ethernet Switch

Въведение

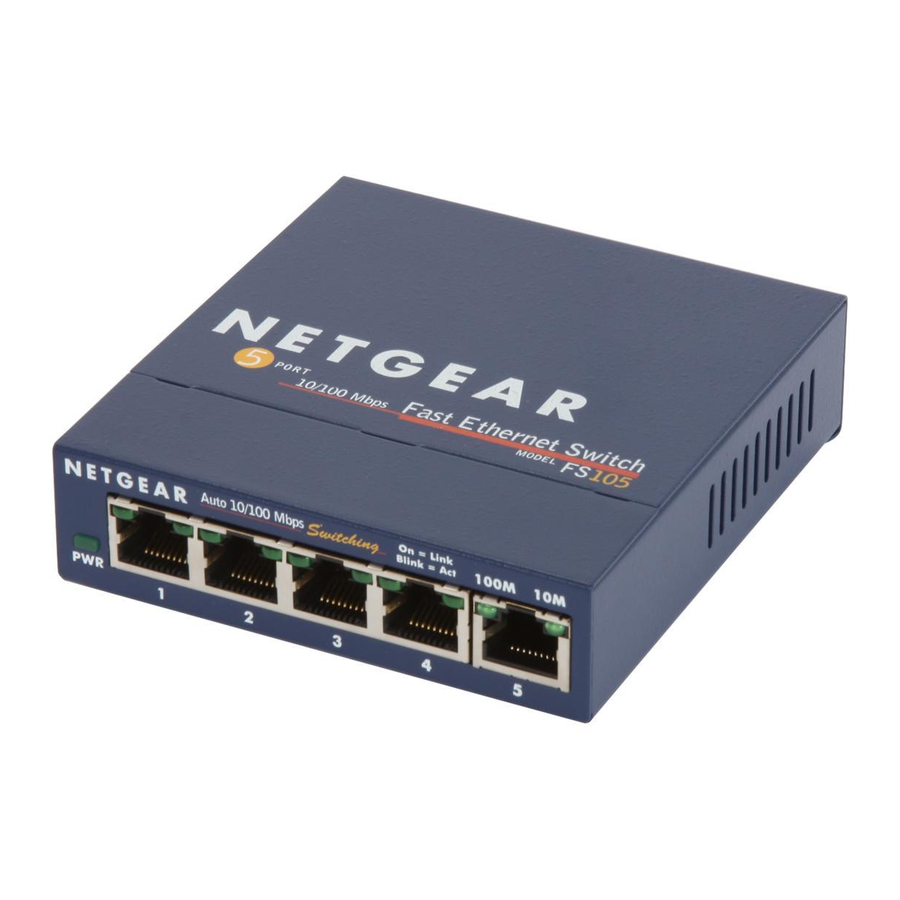

NETGEAR^® 5/8-Port Fast Ethernet Switch Model FS105 v2/FS108 v2 ви предоставя нискобюджетен, надежден, високопроизводителен комутатор за свързване на до пет или осем различни устройства с Ethernet (като компютри, файлови сървъри, принт сървъри, принтери, рутери и хъбове).

Fast Ethernet Switch FS105 v2/FS108 v2

Използвате комутатора FS105 v2/FS108 v2, за да изградите малка мрежа, която ви позволява да имате 10 Mbps или 100 Mbps достъп до други устройства в мрежата. Също така, с този комутатор можете да добавите допълнителни компютри към вашия кабелен или DSL рутер. За разлика от хъб, който споделя връзката си с всички устройства, комутаторът FS105 v2/FS108 v2 осигурява пълна, специализирана 100 Mbps (или 10 Mbps) връзка между две устройства. Ако дадено устройство има възможност за пълен дуплекс, комутаторът FS105 v2/FS108 v2 осигурява 200 Mbps (или 20 Mbps) връзка.

Ethernet кабелите се предлагат като прави или кръстосани кабели—в зависимост от това дали се свързвате към устройство (компютър, сървър или принтер) или мрежово оборудване (хъб, комутатор или рутер). С функцията Auto Uplink™ не е нужно да се притеснявате кой да използвате. Всеки порт на комутатора FS105 v2/FS108 v2 автоматично се конфигурира правилно, когато включите кабела на устройството.

Ако имате проблем с вашия комутатор, NETGEAR предлага безплатна поддръжка 24 часа в денонощието и 7 дни в седмицата в мрежата (www.NETGEAR.com), по имейл (support@NETGEAR.com) и по телефона (вижте предоставената карта с информация за поддръжка за телефонни номера).

Общ преглед на инсталацията

Приблизително време: 5–10 минути

1. Разопаковайте кутията и проверете съдържанието.
2. Подгответе се за инсталиране на комутатора.
3. Инсталирайте комутатора и свържете другите устройства.

Разопаковайте кутията и проверете съдържанието

Когато отворите кутията, проверете дали сте получили всичко. Пакетът включва:

• 5/8-Port Fast Ethernet Switch FS105 v2/FS108 v2
• AC захранващ адаптер
• Винтове за монтаж на стена
• Ръководство за инсталиране на FS105 v2/FS108 v2 (този документ)
• Карта с информация за гаранция и поддръжка

Ако нямате всичко изброено по-горе, вижте картата с информация за поддръжка за информация за контакт. Ако ви липсва самата карта с информация за техническа поддръжка, получете информация за контакт на www.NETGEAR.com в секцията за обслужване на клиенти.

Подгответе се за инсталиране на комутатора

Решете къде искате да поставите комутатора. Намерете равна хоризонтална повърхност — като маса, бюро или рафт. Комутаторът се доставя с винтове за монтаж на стена. Добре дошли сте да използвате винтовете, ако искате да закачите комутатора на открито място на стена.

Уверете се, че избраното място е:

• Не е на пряка слънчева светлина или близо до нагревател или вентилационен отвор за отопление.
• Не е разхвърляно или претъпкано. Трябва да има поне 2 инча (5 см) свободно пространство от всички страни на комутатора.
• Добре проветриво (особено ако е в килер).

Също така, ще ви трябва един Ethernet кабел категория 5 (Cat 5) с RJ-45 конектори за всяко устройство, което искате да свържете към комутатора. Всеки Ethernet кабел трябва да бъде по-къс от 328 фута (100 метра).

Инсталирайте комутатора и свържете другите устройства

1. Поставете комутатора върху равна повърхност или закачете върху винтовете.
2. За всяко устройство поставете единия край на Ethernet кабел в порта на устройството и поставете другия край в един от Ethernet портовете на комутатора.
   Забележка: Ако имате повече от 5 или 8 устройства за свързване към този комутатор, трябва да ги свържете към хъб или друг комутатор и след това да свържете този хъб или комутатор към този комутатор.
3. Свържете кабела на захранващия адаптер в задната част на комутатора и след това включете адаптера в източник на захранване (като стенен контакт или разклонител).
   Индикаторът за захранване трябва да светне.
   Съответният номер на порта за всяко свързано и захранвано устройство трябва да светне, когато има връзка (connection), и да мига, когато възникне активност.
   Забележка: Ако някой индикатор не работи, както е посочено, отидете в секцията Отстраняване на неизправности.

Отстраняване на неизправности

Индикаторът за захранване не свети

Комутаторът няма захранване.

• Уверете се, че захранващият кабел е правилно свързан към комутатора.
• Уверете се, че захранващият адаптер е правилно свързан към работещ електрически контакт. Ако е в разклонител, уверете се, че разклонителят е включен. Ако контактът се управлява от превключвател за осветление, уверете се, че превключвателят е в положение включено.
• Уверете се, че използвате захранващия адаптер NETGEAR, доставен с вашия комутатор.

Индикаторът за връзка/активност не свети за свързано устройство или остава включен постоянно

Има проблем с хардуерната връзка.

• Уверете се, че кабелните конектори са здраво включени в комутатора и устройството.
• Уверете се, че свързаното устройство е включено.
• Ако Ethernet кабелът е свързан към NIC или друг Ethernet адаптер, уверете се, че картата или адаптерът са инсталирани правилно и работят.
• Уверете се, че кабелът е по-къс от 328 фута (100 метра).

Технически спецификации

Спецификации на производителността

Декларация за условията

В интерес на подобряването на вътрешния дизайн, оперативната функция и/или надеждността, NETGEAR си запазва правото да прави промени в продукта, описан в този документ, без предизвестие.

NETGEAR не поема никаква отговорност, която може да възникне поради използването или прилагането на продукта(ите) или оформлението на схемите, описани тук.

Сертификат на производителя/вносителя

С настоящото се удостоверява, че NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch е потиснат в съответствие с условията, посочени в BMPT-AmtsblVfg 243/1991 и Vfg 46/1992. Работата на някои съоръжения (например, тестови предаватели) в съответствие с разпоредбите обаче може да бъде предмет на определени ограничения. Моля, вижте бележките в инструкциите за експлоатация.

Федералната служба за одобрения на телекомуникациите е уведомена за пускането на това оборудване на пазара и е получила правото да тества серията за съответствие с разпоредбите.

Съобщение за съответствие с Федералната комисия по комуникациите (FCC): Съобщение за радиочестоти

Това устройство отговаря на част 15 от правилата на FCC. Работата е предмет на следните две условия:

• Това устройство не може да причинява вредни смущения.
• Това устройство трябва да приема всякакви получени смущения, включително смущения, които могат да причинят нежелана работа.

Забележка: Това оборудване е тествано и е установено, че отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от правилата на FCC. Тези ограничения са предназначени да осигурят разумна защита срещу вредни смущения в жилищна инсталация. Това оборудване генерира, използва и може да излъчва радиочестотна енергия и, ако не е инсталирано и използвано в съответствие с инструкциите, може да причини вредни смущения в радиокомуникациите. Въпреки това, няма гаранция, че няма да възникнат смущения в конкретна инсталация. Ако това оборудване причинява вредни смущения в радио- или телевизионното приемане, което може да се определи чрез изключване и включване на оборудването, потребителят се насърчава да се опита да коригира смущенията чрез една или повече от следните мерки:

• Преориентирайте или преместете приемната антена.
• Увеличете разстоянието между оборудването и приемника.
• Свържете оборудването към контакт във верига, различна от тази, към която е свързан приемникът.
• Консултирайте се с дилъра или опитен радио/телевизионен техник за помощ.

EN 55 022 Декларация за съответствие

С настоящото се удостоверява, че NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch е екраниран срещу генериране на радиосмущения в съответствие с прилагането на Директива 89/336/ЕИО на Съвета, член 4а. Съответствието се декларира чрез прилагането на EN 55 022 Class B (CISPR 22).

Канадски разпоредби за радиосмущения на Министерството на комуникациите

Този цифров апарат (NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch) не надвишава ограниченията от клас B за емисии на радиошум от цифрови апарати, както е посочено в разпоредбите за радиосмущения на Канадското министерство на комуникациите.

Техническа поддръжка

МОЛЯ, ВИЖТЕ КАРТАТА С ИНФОРМАЦИЯ ЗА ПОДДРЪЖКА, КОЯТО Е ДОСТАВЕНА С ВАШИЯ ПРОДУКТ.

Като регистрирате вашия продукт на www.NETGEAR.com/register, ние можем да ви предоставим по-бърза експертна техническа поддръжка и навременни известия за надстройки на продукти и софтуер.

NETGEAR, INC.
Информация за поддръжка
Телефон: 1-888-NETGEAR (Само за САЩ и Канада) - 24 x7 телефонна поддръжка
Вижте картата с информация за поддръжка за други държави.
Имейл: support@NETGEAR.com (24 x 7 онлайн поддръжка)
www.NETGEAR.com
