NETGEAR FS105 v2 / FS108 v2 – Handbuch für Fast Ethernet Switch

Inhalt

Einleitung

Der NETGEAR® 5/8-Port Fast Ethernet Switch Modell FS105 v2/FS108 v2 bietet Ihnen einen kostengünstigen, zuverlässigen Hochleistungsswitch, um bis zu fünf oder acht verschiedene Ethernet-fähige Geräte (wie Computer, Dateiserver, Druckserver, Drucker, Router und Hubs) zu verbinden.

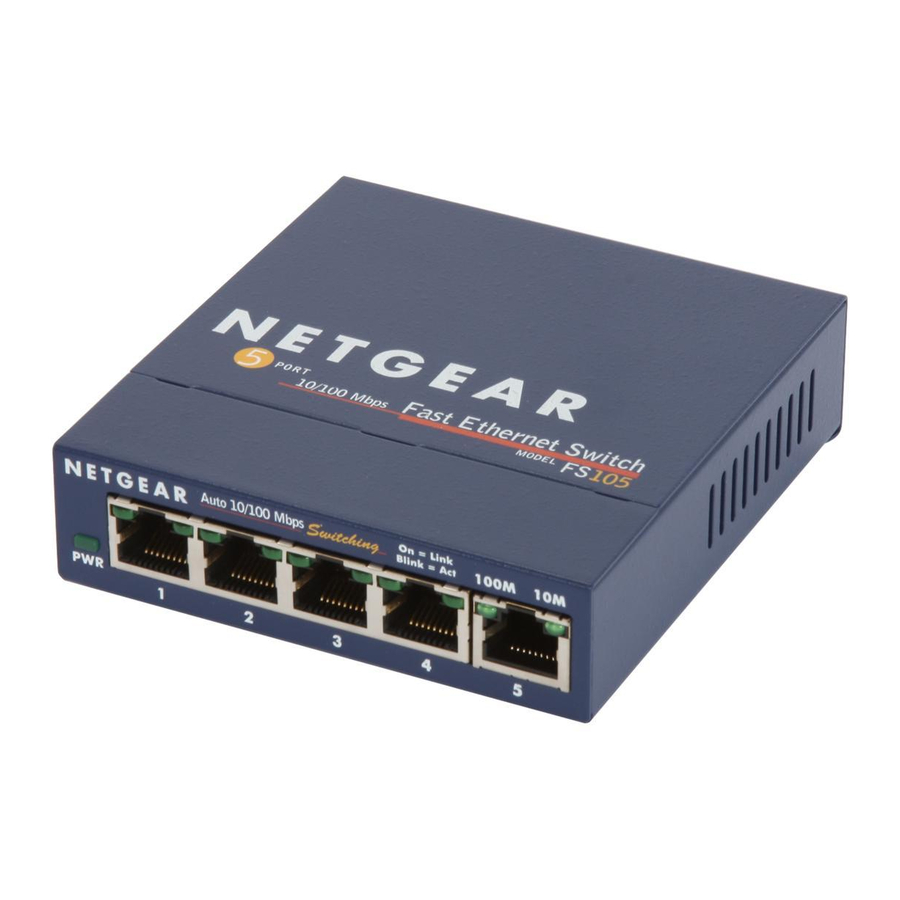

Gerät
Fast Ethernet Switch FS105 v2/FS108 v2

Sie verwenden den FS105 v2/FS108 v2 Switch, um ein kleines Netzwerk aufzubauen, das Ihnen einen 10 Mbps oder 100 Mbps Zugang zu anderen Geräten im Netzwerk ermöglicht. Mit diesem Switch können Sie auch zusätzliche Computer zu Ihrem Kabel- oder DSL-Router hinzufügen. Im Gegensatz zu einem Hub, der seine Verbindung mit allen Geräten teilt, bietet der FS105 v2/FS108 v2 Switch eine volle, dedizierte 100 Mbps (oder 10 Mbps) Verbindung zwischen zwei Geräten. Wenn ein Gerät Full-Duplex-Fähigkeit besitzt, bietet der FS105 v2/FS108 v2 Switch eine 200 Mbps (oder 20 Mbps) Verbindung.

Ethernet-Kabel gibt es als Straight-Through- oder Crossover-Kabel – je nachdem, ob Sie ein Gerät (Computer, Server oder Drucker) oder Netzwerkausrüstung (Hub, Switch oder Router) anschließen. Mit der Auto Uplink™-Funktion müssen Sie sich keine Gedanken darüber machen, welches Kabel Sie verwenden. Jeder Port am FS105 v2/FS108 v2 Switch konfiguriert sich automatisch korrekt, wenn Sie das Kabel eines Geräts einstecken.

Sollten Sie ein Problem mit Ihrem Switch haben, bietet NETGEAR kostenlosen Support rund um die Uhr (24 Stunden am Tag, 7 Tage die Woche) im Web (www.NETGEAR.com), per E-Mail (support@NETGEAR.com) und telefonisch (Telefonnummern finden Sie auf der beiliegenden Support-Informationskarte).

Installationsübersicht

Geschätzte Zeit: 5–10 Minuten

  1. Packen Sie den Karton aus und überprüfen Sie den Inhalt.
  2. Bereiten Sie die Installation des Switches vor.
  3. Installieren Sie den Switch und schließen Sie die anderen Geräte an.

Karton auspacken und Inhalt überprüfen

Kartoninhalt

Wenn Sie den Karton öffnen, überprüfen Sie, ob Sie alles erhalten haben. Das Paket enthält:

  • 5/8-Port Fast Ethernet Switch FS105 v2/FS108 v2
  • AC-Netzteil
  • Wandmontageschrauben
  • FS105 v2/FS108 v2 Installationsanleitung (dieses Dokument)
  • Garantie- und Support-Informationskarte

Wenn Ihnen etwas von der oben aufgeführten Liste fehlt, finden Sie Kontaktinformationen auf der Support-Informationskarte. Falls Ihnen die Karte mit den technischen Support-Informationen selbst fehlt, erhalten Sie Kontaktinformationen unter www.NETGEAR.com im Bereich „Kundenservice“.

Vorbereitung zur Installation des Switches

Entscheiden Sie, wo Sie den Switch platzieren möchten. Suchen Sie eine ebene, horizontale Fläche – wie einen Tisch, Schreibtisch oder ein Regal. Der Switch wird mit Wandmontageschrauben geliefert. Sie können die Schrauben gerne verwenden, wenn Sie den Switch an einer offenen Wandfläche aufhängen möchten.

Stellen Sie sicher, dass der gewählte Standort:

  • Nicht in direktem Sonnenlicht oder in der Nähe eines Heizkörpers oder Heizlüfters liegt.
  • Nicht überladen oder überfüllt ist. Es sollte auf allen Seiten des Switches mindestens 5 cm (2 Zoll) Freiraum vorhanden sein.
  • Gut belüftet ist (besonders wenn er sich in einem Schrank befindet).

Außerdem benötigen Sie für jedes Gerät, das Sie an den Switch anschließen möchten, ein Kategorie 5 (Cat 5) Ethernet-Kabel mit RJ-45-Steckverbindern. Jedes Ethernet-Kabel muss kürzer als 100 Meter (328 Fuß) sein.

Switch installieren und andere Geräte anschließen

Andere Geräte anschließen

  1. Stellen Sie den Switch auf eine ebene Fläche oder hängen Sie ihn an die Schrauben.
  2. Stecken Sie für jedes Gerät ein Ende eines Ethernet-Kabels in den Port des Geräts und das andere Ende in einen der Ethernet-Ports des Switches.
    Hinweis: Wenn Sie mehr als 5 oder 8 Geräte an diesen Switch anschließen möchten, müssen Sie diese an einen Hub oder einen anderen Switch anschließen und diesen Hub oder Switch dann mit diesem Switch verbinden.
  3. Schließen Sie das Kabel des Netzteils an der Rückseite des Switches an und stecken Sie dann das Netzteil in eine Stromquelle (z. B. eine Wandsteckdose oder eine Steckdosenleiste).
    Die Power-LED sollte leuchten.
    Die entsprechende Port-Nummer für jedes angeschlossene und eingeschaltete Gerät sollte leuchten, wenn eine Verbindung besteht (Link), und blinken, wenn Aktivität auftritt.
    Hinweis: Wenn eine der LEDs nicht wie angegeben funktioniert, lesen Sie den Abschnitt Fehlerbehebung.

Fehlerbehebung

Die Power-LED leuchtet nicht

Der Switch hat keinen Strom.

  • Stellen Sie sicher, dass das Netzkabel korrekt an den Switch angeschlossen ist.
  • Stellen Sie sicher, dass das Netzteil korrekt an eine funktionierende Steckdose angeschlossen ist. Wenn es an einer Steckdosenleiste angeschlossen ist, stellen Sie sicher, dass die Steckdosenleiste eingeschaltet ist. Wenn die Steckdose über einen Lichtschalter gesteuert wird, stellen Sie sicher, dass der Schalter in der Ein-Position ist.
  • Stellen Sie sicher, dass Sie das mit Ihrem Switch gelieferte NETGEAR-Netzteil verwenden.

Es liegt ein Hardware-Verbindungsproblem vor.

  • Stellen Sie sicher, dass die Kabelstecker sowohl am Switch als auch am Gerät fest eingesteckt sind.
  • Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist.
  • Wenn das Ethernet-Kabel an eine NIC oder einen anderen Ethernet-Adapter angeschlossen ist, stellen Sie sicher, dass die Karte oder der Adapter korrekt installiert ist und funktioniert.
  • Stellen Sie sicher, dass das Kabel weniger als 100 Meter (328 Fuß) lang ist.

Technische Daten

Standards Kompatibilität: IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u, 100BASE-TX Fast Ethernet
IEEE 802.3x Flow Control; kompatibel mit Windows®, Mac® OS, NetWare®, Linux®
Datenrate: 100 Mbps mit 4B/5B-Codierung und MLT-3 physikalischer Schnittstelle für 100BASE-TX 10 oder 100 Mbps Half-Duplex
Netzwerkschnittstelle: RJ-45-Anschluss für 10BASE-T oder 100BASE-TX Ethernet-Schnittstelle
Gleichstromversorgung: Max. 7,5 W und 7,5 V bei 1 A DC-Eingang
Physische Abmessungen: FS105 v2 - B: 94,8 mm (3,73") T: 101 mm (3,98") H: 27 mm (1,06")
FS108 v2 - B: 158 mm (6,22") T: 101 mm (3,98") H: 27 mm (1,06")
Gewicht: FS105 v2 - 0,275 kg (0,6 lbs); FS108 v2 - 0,49 kg (1,08 lbs)
Betriebstemperatur: 0 bis 40˚ C (32 bis 104˚ F)
Betriebsfeuchtigkeit: 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Elektromagnetische Verträglichkeit: CE-Zeichen, Kommerziell; FCC Part 15, Klasse B; EN 55 022 (CISPR 22) Klasse B, C-Tick
Sicherheitsbehördliche Zulassungen für das Netzteil: CE-Zeichen, Kommerziell UL gelistet (UL 1950), TÜV lizenziert (EN 60950), C-Tick

Leistungsdaten

Frame-Filterrate: Max. 14.800 Frames/Sek. für 10M Port / Max. 148.800 Frames/Sek. für 100M Port
Frame-Weiterleitungsrate: Max. 14.800 Frames/Sek. für 10M Port / Max. 148.800 Frames/Sek. für 100M Port
Netzwerklatenz: (bei Verwendung von 64-Byte-Paketen) 100 Mbps zu 100 Mbps: max. 20 µs
Adressdatenbankgröße: 1024 MAC-Adressen
Adressierung: 48-Bit MAC-Adresse
Warteschlangenpuffer: FS105 v2 - 64 Kilobyte; FS108 v2 - 96 Kilobyte

Erklärung der Bedingungen

Im Interesse der Verbesserung des internen Designs, der Betriebsfunktion und/oder der Zuverlässigkeit behält sich NETGEAR das Recht vor, Änderungen an dem in diesem Dokument beschriebenen Produkt ohne vorherige Ankündigung vorzunehmen.

NETGEAR übernimmt keine Haftung, die durch die Verwendung oder Anwendung der hierin beschriebenen Produkte oder Schaltungslayouts entstehen kann.

Zertifikat des Herstellers/Importeurs

Hiermit wird bescheinigt, dass der NETGEAR Modell FS105 v2/FS108 v2 Fast Ethernet Switch gemäß den in den BMPT-AmtsblVfg 243/1991 und Vfg 46/1992 festgelegten Bedingungen unterdrückt wurde. Der Betrieb einiger Geräte (z. B. Prüfsender) gemäß den Vorschriften kann jedoch bestimmten Einschränkungen unterliegen. Bitte beachten Sie die Hinweise in der Bedienungsanleitung.

Das Bundesamt für Telekommunikationszulassungen wurde über das Inverkehrbringen dieses Geräts informiert und hat das Recht erhalten, die Serie auf Einhaltung der Vorschriften zu prüfen.

Federal Communications Commission (FCC) Konformitätshinweis: Hinweis zu Hochfrequenz

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden zwei Bedingungen:

  • Dieses Gerät darf keine schädlichen Interferenzen verursachen.
  • Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Interferenzen in einer Wohninstallation bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und, falls nicht gemäß den Anweisungen installiert und verwendet, schädliche Interferenzen mit dem Funkverkehr verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät schädliche Interferenzen mit dem Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird der Benutzer ermutigt, zu versuchen, die Interferenzen durch eine oder mehrere der folgenden Maßnahmen zu korrigieren:

  • Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
  • Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
  • Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
  • Wenden Sie sich an den Händler oder einen erfahrenen Radio-/TV-Techniker.

EN 55 022 Konformitätserklärung

Hiermit wird bescheinigt, dass der NETGEAR Modell FS105 v2/FS108 v2 Fast Ethernet Switch gemäß der Anwendung der Richtlinie 89/336/EWG des Rates, Artikel 4a, gegen die Erzeugung von Funkstörungen abgeschirmt ist. Die Konformität wird durch die Anwendung der EN 55 022 Klasse B (CISPR 22) erklärt.

Vorschriften des kanadischen Kommunikationsministeriums zu Funkstörungen

Dieses digitale Gerät (NETGEAR Modell FS105 v2/FS108 v2 Fast Ethernet Switch) überschreitet nicht die Grenzwerte der Klasse B für Funkstörungen von digitalen Geräten, wie sie in den Radio Interference Regulations des Canadian Department of Communications festgelegt sind.

Technischer Support

BITTE BEACHTEN SIE DIE SUPPORT-INFORMATIONSKARTE, DIE MIT IHREM PRODUKT GELIEFERT WURDE.

Durch die Registrierung Ihres Produkts unter www.NETGEAR.com/register können wir Ihnen schnelleren Experten-Support und zeitnahe Benachrichtigungen über Produkt- und Software-Upgrades bieten.

NETGEAR, INC.
Support-Informationen
Telefon: 1-888-NETGEAR (Nur für USA & Kanada) - 24x7 telefonischer Support
F**SIGNuuml;r andere Länder siehe Support-Informationskarte.
E-Mail: support@NETGEAR.com (24x7 Online-Support)
www.NETGEAR.com

© 2003 NETGEAR, Inc. NETGEAR, das Netgear-Logo, The Gear Guy, Auto Uplink und Everybody's Connecting sind Marken oder eingetragene Marken von Netgear, Inc. in den Vereinigten Staaten und/oder anderen Ländern. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. Andere Marken- und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Inhaber. Informationen können ohne vorherige Ankündigung geändert werden. Alle Rechte vorbehalten

Juli 2004
