Johdanto
NETGEAR® 5/8-Port Fast Ethernet -kytkinmalli FS105 v2/FS108 v2 tarjoaa sinulle edullisen, luotettavan ja suorituskykyisen kytkimen, jolla voit yhdistää jopa viisi tai kahdeksan eri Ethernet-yhteensopivaa laitetta (kuten tietokoneita, tiedostopalvelimia, tulostuspalvelimia, tulostimia, reitittimiä ja keskittimiä).

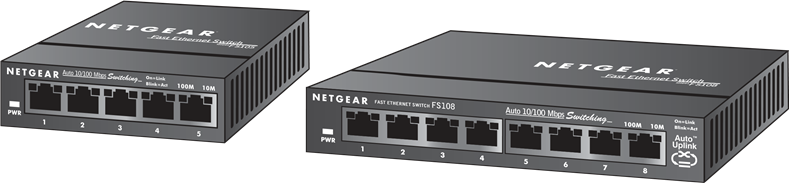

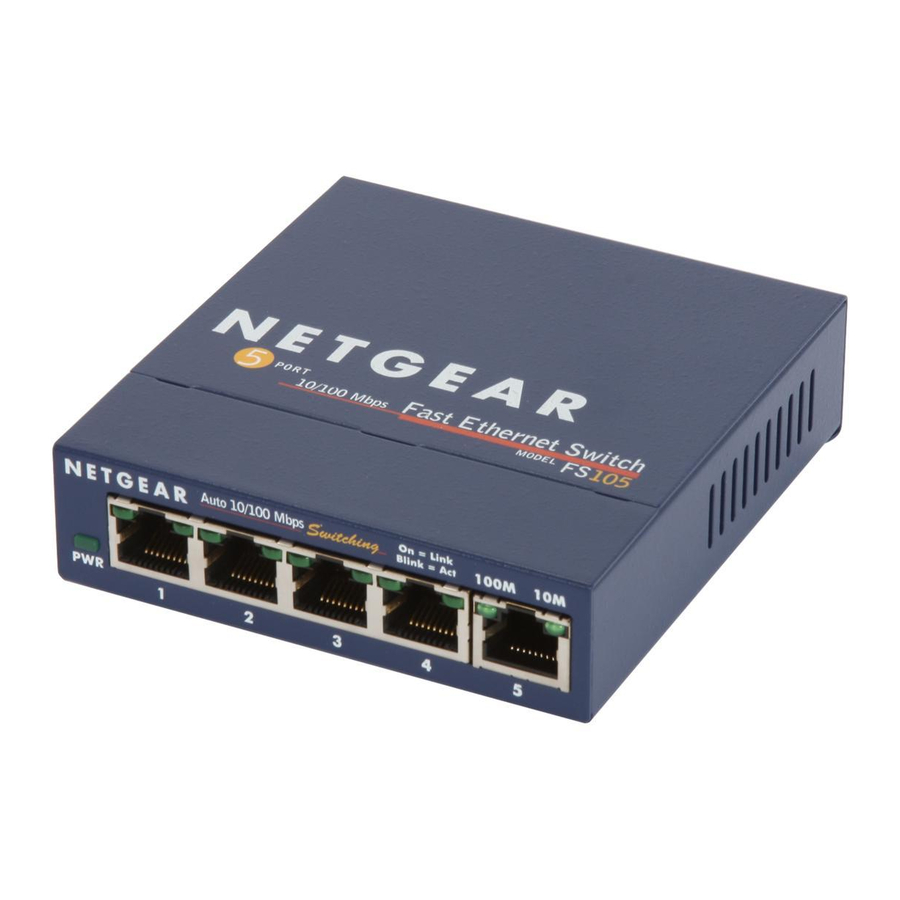

Fast Ethernet -kytkin FS105 v2/FS108 v2
Käytät FS105 v2/FS108 v2 -kytkintä pienen verkon rakentamiseen, jonka avulla voit käyttää muita verkon laitteita 10 Mbps:n tai 100 Mbps:n nopeudella. Lisäksi tällä kytkimellä voit lisätä ylimääräisiä tietokoneita kaapeli- tai DSL-reitittimeesi. Toisin kuin keskitin, joka jakaa yhteytensä kaikkien laitteiden kanssa, FS105 v2/FS108 v2 -kytkin tarjoaa täyden, dedikoidun 100 Mbps:n (tai 10 Mbps:n) yhteyden kahden laitteen välillä. Jos laitteessa on full-duplex-ominaisuus, FS105 v2/FS108 v2 -kytkin tarjoaa 200 Mbps:n (tai 20 Mbps:n) yhteyden.
Ethernet-kaapeleita on joko suoria tai ristikkäisiä – riippuen siitä, yhdistätkö laitteeseen (tietokone, palvelin tai tulostin) vai verkkolaitteeseen (keskitin, kytkin tai reititin). Auto Uplink™ -ominaisuuden ansiosta sinun ei tarvitse huolehtia siitä, kumpaa käytät. Jokainen FS105 v2/FS108 v2 -kytkimen portti määrittää itsensä automaattisesti oikein, kun kytket laitteen kaapelin.
Jos sinulla on ongelmia kytkimen kanssa, NETGEAR tarjoaa ilmaista tukea 24 tuntia vuorokaudessa ja 7 päivää viikossa verkossa (www.NETGEAR.com), sähköpostitse (support@NETGEAR.com) ja puhelimitse (katso puhelinnumerot mukana toimitetusta tukitietokortista).
Asennuksen yleiskatsaus
Arvioitu aika: 5–10 minuuttia
- Pura laatikko ja tarkista sisältö.
- Valmistele kytkimen asennus.
- Asenna kytkin ja yhdistä muut laitteet.
Pura laatikko ja tarkista sisältö

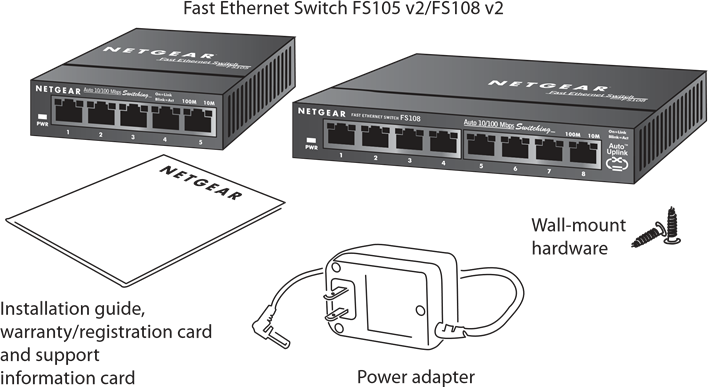

Kun avaat laatikon, varmista, että olet saanut kaiken. Paketti sisältää:
- 5/8-Port Fast Ethernet -kytkin FS105 v2/FS108 v2
- Verkkolaite
- Seinäkiinnitysruuvit
- FS105 v2/FS108 v2 -asennusopas (tämä asiakirja)
- Takuu- ja tukitietokortti
Jos sinulla ei ole kaikkea yllä lueteltua, katso tukitietokortista yhteystiedot. Jos sinulta puuttuu itse teknisen tuen tietokortti, hanki yhteystiedot osoitteesta www.NETGEAR.com Asiakaspalvelu-osiosta.
Valmistele kytkimen asennus
Päätä, mihin haluat sijoittaa kytkimen. Etsi tasainen vaakasuora pinta – kuten pöytä, työpöytä tai hylly. Kytkimen mukana tulee seinäkiinnitysruuvit. Voit halutessasi käyttää ruuveja, jos haluat ripustaa kytkimen avoimeen tilaan seinälle.
Varmista, että valittu sijainti on:
- Ei suorassa auringonvalossa tai lähellä lämmitintä tai lämmityspuhallinta.
- Ei sotkuinen tai täynnä. Kytkimen kaikilla sivuilla tulee olla vähintään 5 cm (2 tuumaa) vapaata tilaa.
- Hyvin tuuletettu (erityisesti jos se on kaapissa).
Tarvitset myös yhden luokan 5 (Cat 5) Ethernet-kaapelin RJ-45-liittimillä jokaiselle laitteelle, jonka haluat yhdistää kytkimeen. Jokaisen Ethernet-kaapelin on oltava alle 100 metriä (328 jalkaa).
Asenna kytkin ja yhdistä muut laitteet
- Aseta kytkin tasaiselle alustalle tai kiinnitä ruuveihin.

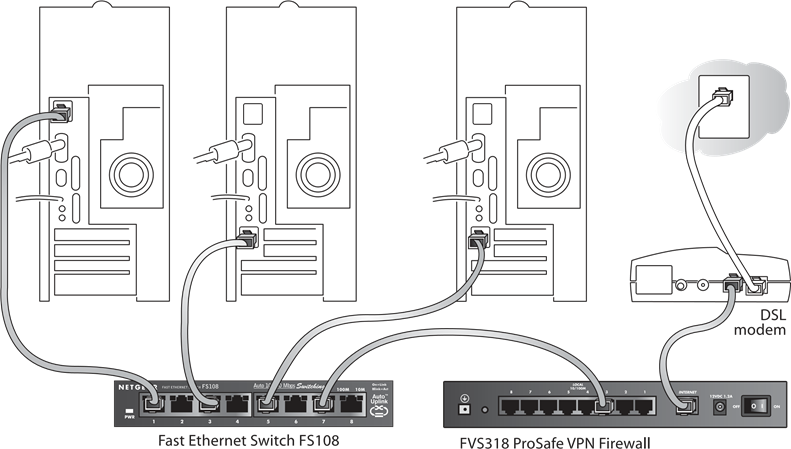

- Aseta jokaiselle laitteelle Ethernet-kaapelin toinen pää laitteen porttiin ja toinen pää kytkimen Ethernet-portteihin.
Huomautus: Jos sinulla on enemmän kuin 5 tai 8 laitetta, jotka haluat yhdistää tähän kytkimeen, sinun on yhdistettävä ne keskittimeen tai muuhun kytkimeen ja sitten yhdistettävä kyseinen keskitin tai kytkin tähän kytkimeen. - Liitä virtalähteen johto kytkimen takaosaan ja kytke sitten virtalähde virtalähteeseen (kuten pistorasiaan tai jatkojohtoon).
Virran merkkivalon pitäisi syttyä.
Kunkin yhdistetyn ja virralla varustetun laitteen vastaavan portin numeron pitäisi syttyä, kun linkki (yhteys) on muodostettu, ja vilkkua, kun toimintaa tapahtuu.
Huomautus: Jos jokin valo ei toimi ilmoitetulla tavalla, siirry Vianmääritys-osioon.
Vianmääritys
Virran merkkivalo ei pala
Kytkimessä ei ole virtaa.
- Varmista, että virtajohto on kunnolla kiinni kytkimessä.
- Varmista, että virtalähde on kunnolla kiinni toimivassa pistorasiassa. Jos se on jatkojohdossa, varmista, että jatkojohto on päällä. Jos pistorasiaa ohjataan valokytkimellä, varmista, että kytkin on päällä-asennossa.
- Varmista, että käytät kytkimen mukana toimitettua NETGEAR-virtalähdettä.
Linkki/Aktiivisuus-valo ei pala yhdistetylle laitteelle tai palaa jatkuvasti
Laitteistoyhteydessä on ongelma.
- Varmista, että kaapelin liittimet on kytketty kunnolla kytkimeen ja laitteeseen.
- Varmista, että yhdistetty laite on päällä.
- Jos Ethernet-kaapeli on yhdistetty NIC-korttiin tai muuhun Ethernet-sovittimeen, varmista, että kortti tai sovitin on asennettu oikein ja toimii.
- Varmista, että kaapeli on alle 100 metriä (328 jalkaa).
Tekniset tiedot
| Standardien yhteensopivuus: | IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u, 100BASE-TX Fast Ethernet IEEE 802.3x -virransäätö; yhteensopiva Windows®-, Mac® OS-, NetWare®-, Linux® -käyttöjärjestelmien kanssa |
| Tiedonsiirtonopeus: | 100 Mbps 4B/5B-enkoodauksella ja MLT-3-fyysisellä rajapinnalla 100BASE-TX 10 tai 100 Mbps half-duplex -yhteydelle |
| Verkkoliitäntä: | RJ-45-liitin 10BASE-T- tai 100BASE-TX Ethernet -liitännälle |
| DC-virta: | 7,5 W max ja 7,5 V @ 1 A DC -sisääntulo |
| Fyysiset mitat: | FS105 v2 - L: 94,8 mm (3,73") S: 101 mm (3,98") K: 27 mm (1,06") FS108 v2 - L: 158 mm (6,22") S: 101 mm (3,98") K: 27 mm (1,06") |
| Paino: | FS105 v2 - 0,275 kg (0,6 lbs); FS108 v2 - 0,49 kg (1,08 lbs) |
| Käyttölämpötila: | 0–40 ˚C (32–104 ˚F) |
| Käyttökosteus: | 10–90 % suhteellinen kosteus, ei tiivistyvä |
| Sähkömagneettinen yhteensopivuus: | CE-merkintä, kaupallinen; FCC Part 15, Class B; EN 55 022 (CISPR 22) Class B, C-Tick |
| Turvallisuusviraston hyväksynnät virtalähteelle: | CE-merkintä, kaupallinen UL-luettelo (UL 1950), TUV-lisenssi (EN 60950), C-Tick |
Suorituskykytiedot
| Kehyksen suodatusnopeus: | 14 800 kehystä/s max 10M-portille / 148 800 kehystä/s max 100M-portille |
| Kehyksen edelleenlähetysnopeus: | 14 800 kehystä/s max 10M-portille / 148 800 kehystä/s max 100M-portille |
| Verkon latenssi: (käytettäessä 64 tavun paketteja) | 100 Mbps - 100 Mbps: 20 µs max |
| Osoitetietokannan koko: | 1024 MAC-osoitetta |
| Osoitteen määritys: | 48-bittinen MAC-osoite |
| Puskurimuisti: | FS105 v2 - 64 kilotavua; FS108 v2 - 96 kilotavua |
Ehtojen ilmoitus
Sisäisen suunnittelun, toiminnallisuuden ja/tai luotettavuuden parantamiseksi NETGEAR pidättää oikeuden tehdä muutoksia tässä asiakirjassa kuvattuun tuotteeseen ilman erillistä ilmoitusta.
NETGEAR ei ota vastuuta, joka voi aiheutua tässä kuvattujen tuotteiden tai piirilevyjen käytöstä tai soveltamisesta.
Valmistajan/maahantuojan todistus
Täten todistetaan, että NETGEAR-malli FS105 v2/FS108 v2 Fast Ethernet -kytkin on vaimennettu BMPT-AmtsblVfg 243/1991- ja Vfg 46/1992 -määräyksissä esitettyjen ehtojen mukaisesti. Joidenkin laitteiden (esimerkiksi testilähettimien) käyttö määräysten mukaisesti voi kuitenkin olla tiettyjen rajoitusten alaista. Katso ohjeet käyttöohjeista.
Liittovaltion televiestintävirasto on saanut tiedon tämän laitteen markkinoille saattamisesta, ja sille on myönnetty oikeus testata sarjan määräystenmukaisuutta.
Federal Communications Commission (FCC) -vaatimustenmukaisuusilmoitus: Radiotaajuusilmoitus
Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on seuraavien kahden ehdon alaista:
- Tämä laite ei saa aiheuttaa haitallisia häiriöitä.
- Tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.
Huomautus: Tämä laite on testattu ja sen on todettu täyttävän FCC-sääntöjen osan 15 mukaiset luokan B digitaalilaitteiden rajoitukset. Nämä rajoitukset on suunniteltu tarjoamaan kohtuullinen suoja haitallisia häiriöitä vastaan asuinympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioliikenteelle. Ei kuitenkaan ole takeita siitä, että häiriöitä ei esiinny tietyssä asennuksessa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle, mikä voidaan määrittää sammuttamalla ja käynnistämällä laite, käyttäjää kehotetaan yrittämään korjata häiriö yhdellä tai useammalla seuraavista toimenpiteistä:
- Suuntaa tai sijoita vastaanottoantenni uudelleen.
- Lisää laitteen ja vastaanottimen välistä etäisyyttä.
- Kytke laite pistorasiaan, joka on eri virtapiirissä kuin se, johon vastaanotin on kytketty.
- Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-teknikolta.
EN 55 022 -vaatimustenmukaisuusvakuutus
Täten todistetaan, että NETGEAR-malli FS105 v2/FS108 v2 Fast Ethernet -kytkin on suojattu radiohäiriöiden syntymiseltä neuvoston direktiivin 89/336/ETY, 4 a artiklan mukaisesti. Vaatimustenmukaisuus ilmoitetaan EN 55 022 Class B (CISPR 22) -standardin mukaisesti.
Kanadan viestintäministeriön radiohäiriömääräykset
Tämä digitaalinen laite (NETGEAR-malli FS105 v2/FS108 v2 Fast Ethernet -kytkin) ei ylitä luokan B digitaalilaitteiden radiokohinapäästöjen rajoja, jotka on määritelty Kanadan viestintäministeriön radiohäiriömääräyksissä.
Tekninen tuki
KATSO TUOTTEEN MUKANA TOIMITETTU TUKITIEDOTUSKORTTI.
Rekisteröimällä tuotteesi osoitteessa www.NETGEAR.com/register voimme tarjota sinulle nopeampaa asiantuntevaa teknistä tukea ja oikea-aikaisia ilmoituksia tuote- ja ohjelmistopäivityksistä.
NETGEAR, INC.
Tukitiedot
Puhelin: 1-888-NETGEAR (vain Yhdysvallat ja Kanada) - 24 x 7 puhelintuki
Katso muiden maiden tukitiedot -kortista.
Sähköposti: support@NETGEAR.com (24 x 7 online-tuki)
www.NETGEAR.com
