NETGEAR GS316 -asennusopas

Sisältö

1 Pakkauksen sisältö
2 Kytkimen rekisteröinti
3 Laitteiden liittäminen
4 Virran kytkeminen
5 Tilan tarkistaminen
6 Kytkimen kiinnittäminen seinään
7 Tekniset tiedot
8 Viitteet
9 Lataa käyttöohje
10 Muilla kielillä

Pakkauksen sisältö

NETGEAR 16-porttinen Gigabit Ethernet -hallitsematon kytkinmalli GS316
Virtalähde (vaihtelee alueittain)
Seinäkiinnitysruuvit
Kumiset jalustapehmusteet
Asennusopas

Kytkimen rekisteröinti

Siirry Internetiin yhdistetystä tietokoneesta tai mobiililaitteesta osoitteeseen my.netgear.com.
Kirjaudu sisään NETGEAR-tiliisi.
HUOMAA: Jos sinulla ei ole ilmaista NETGEAR-tiliä, voit luoda sellaisen. Omat tuotteet -sivu tulee näkyviin.
Valitse vasemmalla olevasta valikosta Rekisteröi tuote.
Kirjoita Kytkimen sarjanumero -kenttään kytkimen sarjanumero. Sarjanumero on 13 numeroa pitkä. Se on painettu kytkimen etikettiin.
Valitse Ostopäivä-valikosta päivämäärä, jolloin ostit kytkimen.
Napsauta REKISTERÖI-painiketta.
Kytkimesi on rekisteröity NETGEAR-tilillesi.
Vahvistussähköposti lähetetään NETGEAR-tilisi sähköpostiosoitteeseen.

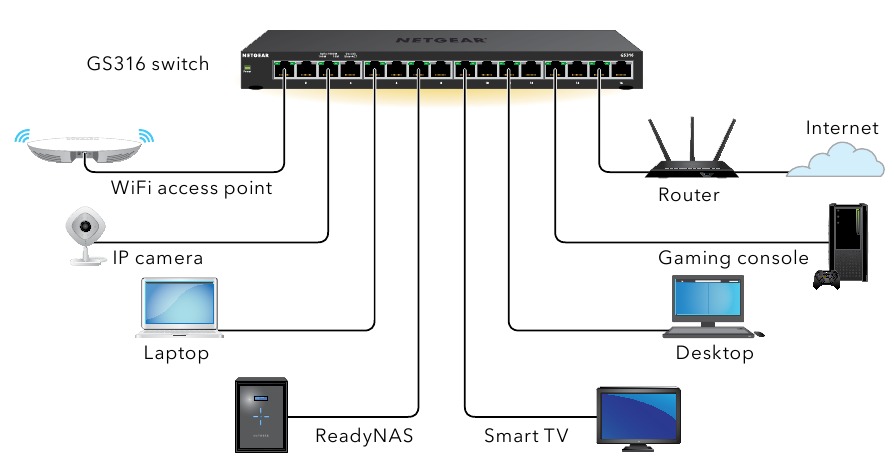

Laitteiden liittäminen

Esimerkkiyhteydet
Tämä kytkin on suunniteltu vain sisäkäyttöön. Jos haluat liittää sen ulkona sijaitsevaan laitteeseen, ulkolaitteen on oltava kunnolla maadoitettu ja suojattu ylijännitteeltä, ja sinun on asennettava Ethernet-ylijännitesuoja kytkimen ja ulkolaitteen väliin. Jos näin ei tehdä, kytkin voi vaurioitua.
Ennen kuin liität tämän kytkimen ulkokaapeleihin tai -laitteisiin, tutustu osoitteessa https://kb.netgear.com/000057103 oleviin turvallisuus- ja takuutietoihin.

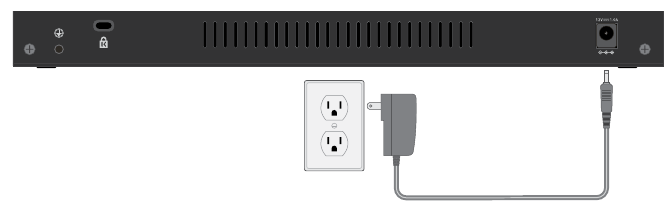

Virran kytkeminen

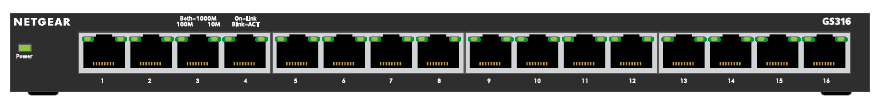

Tilan tarkistaminen

Virran merkkivalo
	Virta päällä		Virta pois päältä

Vasen portin merkkivalo	Oikea portin merkkivalo	Nopeus ja aktiivisuus
		1000 Mbps -linkki (molemmat portin merkkivalot palavat vihreänä). Aktiivisuuden aikana molemmat portin merkkivalot vilkkuvat.
		100 Mbps -linkki (vasen portin merkkivalo palaa vihreänä, oikea portin merkkivalo on pois päältä). Aktiivisuuden aikana vasen portin merkkivalo vilkkuu.
		10 Mbps -linkki (vasen portin merkkivalo on pois päältä, oikea portin merkkivalo palaa vihreänä). Aktiivisuuden aikana oikea portin merkkivalo vilkkuu.

Kytkimen kiinnittäminen seinään

Kytkimen kiinnittämiseen seinään tarvitset kytkimen mukana toimitetut seinäkiinnitysruuvit.

Kytkimen kiinnittäminen seinään:

Etsi kytkimen pohjapaneelista kaksi kiinnitysreikää.
Merkitse ja poraa kaksi kiinnitysreikää seinään kohtaan, johon haluat kiinnittää kytkimen. Kahden kiinnitysreiän etäisyyden on oltava 144 mm (5,67 tuumaa) keskipisteestä keskipisteeseen.
Aseta mukana toimitetut ankkurit seinään ja kiristä mukana toimitetut ruuvit ruuvimeisselillä nro 2. Jätä noin 4 mm (0,125 tuumaa) kustakin ruuvista ulos seinästä, jotta voit asettaa ruuvit pohjapaneelin reikiin.

Tekniset tiedot

Erittely	Kuvaus
Verkkoliitäntä	RJ-45-liitin 1000BASE-T-, 100BASE-TX- tai 10BASE-T -liitännälle
Verkkokaapeli	Luokan 5e (Cat 5e) tai sitä parempi Ethernet-kaapeli
Portit	16
Teho	100–240 VAC 50/60 Hz, 1,0 A
Virrankulutus	8,4 W enintään.
Paino	0,84 kg (1,86 paunaa)
Mitat (L x S x K)	286 x 101 x 26 mm (11,3 x 4,0 x 1,0 tuumaa)
Käyttölämpötila	32–104 °F (0–40 °C)
Käyttökosteus	10–90 % suhteellinen kosteus, ei tiivistyvä

Tuki ja yhteisö
Vastaa kysymyksiisi ja lataa uusimmat tiedostot osoitteessa netgear.com/support.
Voit myös tutustua NETGEAR-yhteisöömme, josta saat hyödyllisiä neuvoja osoitteessa community.netgear.com.
