NETGEAR GS605 / GS608 - Gigabit Ethernet -kytkimen käyttöohje

Johdanto

NETGEAR^® 5/8-porttinen Gigabit Ethernet -kytkin, malli GS605 / GS608, tarjoaa nopean, luotettavan ja helppokäyttöisen kytkimen, jolla voit yhdistää jopa viisi tai kahdeksan eri Ethernet-yhteensopivaa laitetta (kuten tietokoneita, tiedostopalvelimia, tulostuspalvelimia, tulostimia, reitittimiä ja hubeja).

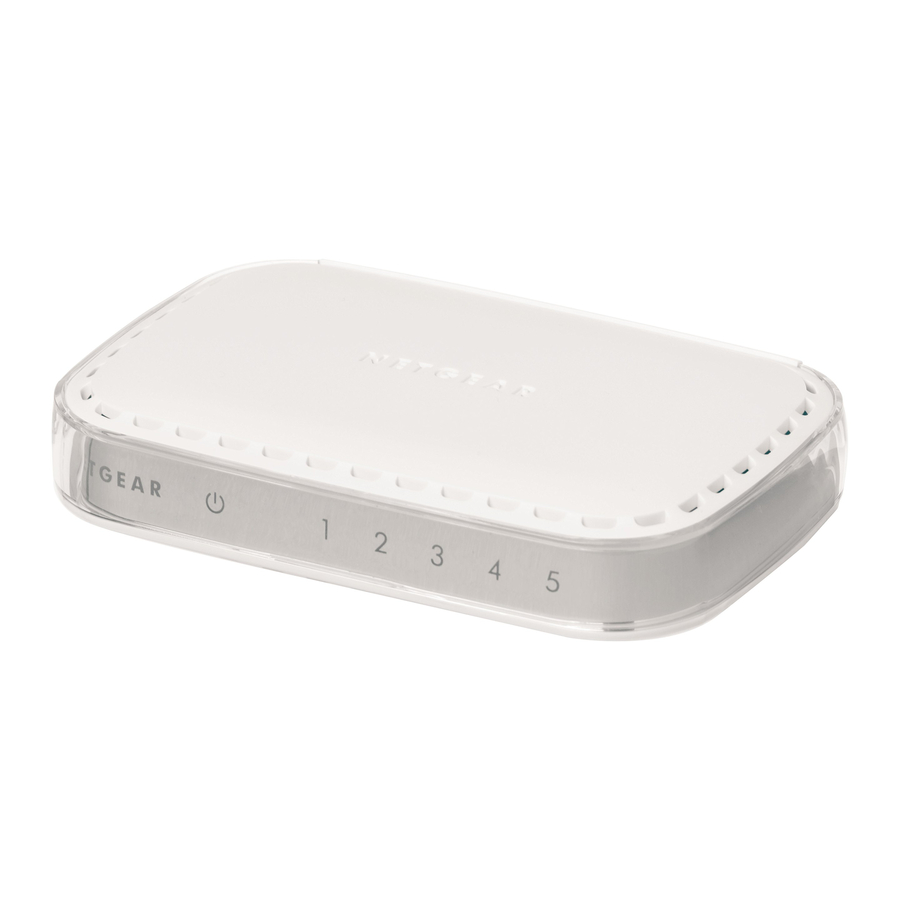

Gigabit Ethernet -kytkin GS605 / GS608

Käytät GS605 / GS608 -kytkintä pienen verkon rakentamiseen, jonka avulla voit saada 10 Mbps, 100 Mbps ja 1000 Mbps yhteydet muihin verkon laitteisiin. Käyttämällä Gigabit Ethernetiä (1000 Mbps), lähetät tiedostoja verkon kautta jopa 2 000 Mbps nopeudella Gigabit Ethernetin full-duplex-luonteen vuoksi. Tämän avulla voit siirtää suuria määriä dataa jopa 10 kertaa nopeammin kuin Fast Ethernet -kytkimellä. Lisäksi tällä kytkimellä voit lisätä ylimääräisiä tietokoneita kaapeli- tai DSL-reitittimeesi.

Ethernet-kaapeleita on joko suoria tai ristiinkytkettyjä kaapeleita – riippuen siitä, yhdistätkö laitteeseen (tietokone, palvelin tai tulostin) vai verkkolaitteeseen (hubi, kytkin tai reititin). Auto Uplink™ -ominaisuuden ansiosta sinun ei tarvitse huolehtia siitä, kumpaa käytät. Jokainen GS605/GS608-kytkimen portti konfiguroi itsensä automaattisesti oikein, kun kytket laitteen kaapelin.

Asennuksen yleiskatsaus

Arvioitu aika: 5–10 minuuttia

1. Pura laatikko ja tarkista sisältö.
2. Valmistele kytkimen asennus.
3. Asenna kytkin ja yhdistä muut laitteet.

Pura laatikko ja tarkista sisältö

Kun avaat laatikon, varmista, että olet saanut kaiken. Paketti sisältää:

• 5/8-porttinen Gigabit Ethernet -kytkin GS605/GS608
• Virtalähde
• Pystyteline
• Asennusopas
• Takuu-/tukitietokortti

Valmistele kytkimen asennus

Päätä, mihin haluat sijoittaa kytkimen. Etsi tasainen vaakasuora pinta – kuten pöytä, työpöytä tai hylly.

Varmista, että valittu sijainti on:

• Ei suorassa auringonvalossa tai lähellä lämmitintä tai lämmityspuhallinta.
• Ei sotkuinen tai täynnä. Kytkimen kaikilla sivuilla tulee olla vähintään 5 cm (2 tuumaa) vapaata tilaa.
• Hyvin tuuletettu (erityisesti, jos se on kaapissa).

Huomautus: GS605:tä tai GS608:aa ei ole suunniteltu pinottavaksi muiden GS605- tai GS608-kytkimien päälle. Jos tarvitset useita yksiköitä yhdessä paikassa, käytä pystytelinettä useiden yksiköiden sijoittamiseen lähelle toisiaan.

Tarvitset myös yhden Enhanced Category 5 (Cat 5e) Ethernet -kaapelin RJ-45-liittimillä jokaiselle laitteelle, jonka haluat yhdistää kytkimeen. Jokaisen Ethernet-kaapelin on oltava alle 100 metriä (328 jalkaa).

Asenna kytkin ja yhdistä muut laitteet

1. Aseta kytkin tasaiselle alustalle.
2. Työnnä jokaisen laitteen osalta Ethernet-kaapelin toinen pää laitteen porttiin ja toinen pää kytkimen Ethernet-portteihin.
   Huomautus: Jos sinulla on enemmän kuin 5 tai 8 laitetta yhdistettäväksi tähän kytkimeen, sinun on yhdistettävä ne hubiin tai muuhun kytkimeen ja sitten yhdistettävä kyseinen hubi tai kytkin tähän kytkimeen. Katso huomautus useiden kytkimien sijoittamisesta lähelle toisiaan kohdasta 2.
3. Yhdistä virtalähteen johto kytkimen takaosaan ja kytke sitten virtalähde virtalähteeseen (kuten pistorasiaan tai jatkojohtoon).
   Virran merkkivalon pitäisi syttyä.
   Kunkin yhdistetyn ja virralla varustetun laitteen vastaavan portin numeron pitäisi syttyä, kun linkki (yhteys) on muodostettu, ja vilkkua, kun toimintaa tapahtuu.

Vianmääritys

Virran merkkivalo ei pala

Kytkimessä ei ole virtaa.

• Varmista, että virtajohto on kytketty oikein kytkimeen.
• Varmista, että virtalähde on kytketty oikein toimivaan pistorasiaan. Jos se on jatkojohdossa, varmista, että jatkojohto on päällä. Jos pistorasiaa ohjataan valokytkimellä, varmista, että kytkin on päällä.
• Varmista, että käytät kytkimen mukana toimitettua NETGEAR-virtalähdettä.

Portin numeron valo ei pala yhdistetylle laitteelle tai palaa jatkuvasti

On olemassa laitteistoyhteysongelma.

• Varmista, että kaapelin liittimet on kytketty kunnolla kytkimeen ja laitteeseen.
• Varmista, että yhdistetty laite on päällä.
• Jos Ethernet-kaapeli on yhdistetty NIC-korttiin tai muuhun Ethernet-sovittimeen, varmista, että kortti tai sovitin on asennettu oikein ja toimii.
• Varmista, että kaapeli on alle 100 metriä (328 jalkaa).

Tekniset tiedot

Suorituskykytiedot

Ehtojen julkilausuma

Sisäisen suunnittelun, toiminnallisuuden ja/tai luotettavuuden parantamiseksi NETGEAR pidättää oikeuden tehdä muutoksia tässä asiakirjassa kuvattuun tuotteeseen ilman erillistä ilmoitusta.

NETGEAR ei ota vastuuta, joka voi aiheutua tässä kuvattujen tuotteiden tai piirilevyjen käytöstä tai soveltamisesta.

Valmistajan/maahantuojan todistus

Täten todistetaan, että NETGEAR-malli GS605/608 Gigabit Ethernet -kytkin on vaimennettu BMPT-AmtsblVfg 243/1991 ja Vfg 46/1992 -määräyksissä esitettyjen ehtojen mukaisesti. Joidenkin laitteiden (esimerkiksi testilähettimien) käyttö määräysten mukaisesti voi kuitenkin olla tiettyjen rajoitusten alaista. Katso käyttöohjeiden huomautukset.

Liittovaltion televiestintäviranomaisille on ilmoitettu tämän laitteen markkinoille saattamisesta, ja sille on myönnetty oikeus testata sarjan määräystenmukaisuutta.

Federal Communications Commission (FCC) -vaatimustenmukaisuusilmoitus: Radiotaajuusilmoitus

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alaista:

• Tämä laite ei saa aiheuttaa haitallisia häiriöitä.
• Tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

Huomautus: Tämä laite on testattu ja sen on todettu täyttävän luokan A digitaaliselle laitteelle asetetut rajat FCC-sääntöjen osan 15 mukaisesti. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisia häiriöitä vastaan asuinympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Ei kuitenkaan ole takeita siitä, että häiriöitä ei esiinny tietyssä asennuksessa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle, mikä voidaan määrittää sammuttamalla ja käynnistämällä laite, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa tai sijoita vastaanottoantenni uudelleen.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Kytke laite pistorasiaan, joka on eri virtapiirissä kuin se, johon vastaanotin on kytketty.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-teknikolta.

EN 55 022 -vaatimustenmukaisuusvakuutus

Täten todistetaan, että NETGEAR-malli GS605/608 Gigabit Ethernet -kytkin on suojattu radiohäiriöiden muodostumiselta neuvoston direktiivin 89/336/ETY 4 a artiklan soveltamisen mukaisesti.

Vaatimustenmukaisuus on ilmoitettu soveltamalla EN 55 022 luokka A (CISPR 22).

Kanadan viestintäministeriön radiohäiriömääräykset

Tämä digitaalinen laite (NETGEAR-malli GS605/608 Gigabit Ethernet -kytkin) ei ylitä luokan A rajoja digitaalisista laitteista peräisin oleville radiokohinapäästöille, jotka on määritelty Kanadan viestintäministeriön radiohäiriömääräyksissä.

Tekninen tuki

KATSO TUOTTEEN MUKANA TOIMITETTU TUKITIEDOTUSKORTTI.

Rekisteröimällä tuotteesi osoitteessa www.NETGEAR.com/register, voimme tarjota sinulle nopeampaa asiantuntijatason teknistä tukea ja oikea-aikaisia ilmoituksia tuote- ja ohjelmistopäivityksistä.

©2004 NETGEAR, Inc. NETGEAR, Netgear-logo, Auto Uplink, ProSafe ja Everybody's connecting ovat Netgear, Inc:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Muut tuotemerkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tiedot voivat muuttua ilman erillistä ilmoitusta. Kaikki oikeudet pidätetään.

Toukokuu 2004
