NETGEAR MS108UP - 8-port Ultra60 PoE++ (2.5G) Ethernet Switch -asennusopas

Sisältö

1 Pakkauksen sisältö
2 Rekisteröi kytkin
3 Kytke kytkin
4 Tarkista LED-valot
5 Tekniset tiedot
6 Asenna kytkin seinälle
7 PoE-huomioita
8 PoE-vianmääritys
9 Tuki ja yhteisö
10 Viitteet
11 Lataa käyttöohje
12 Muilla kielillä

Pakkauksen sisältö

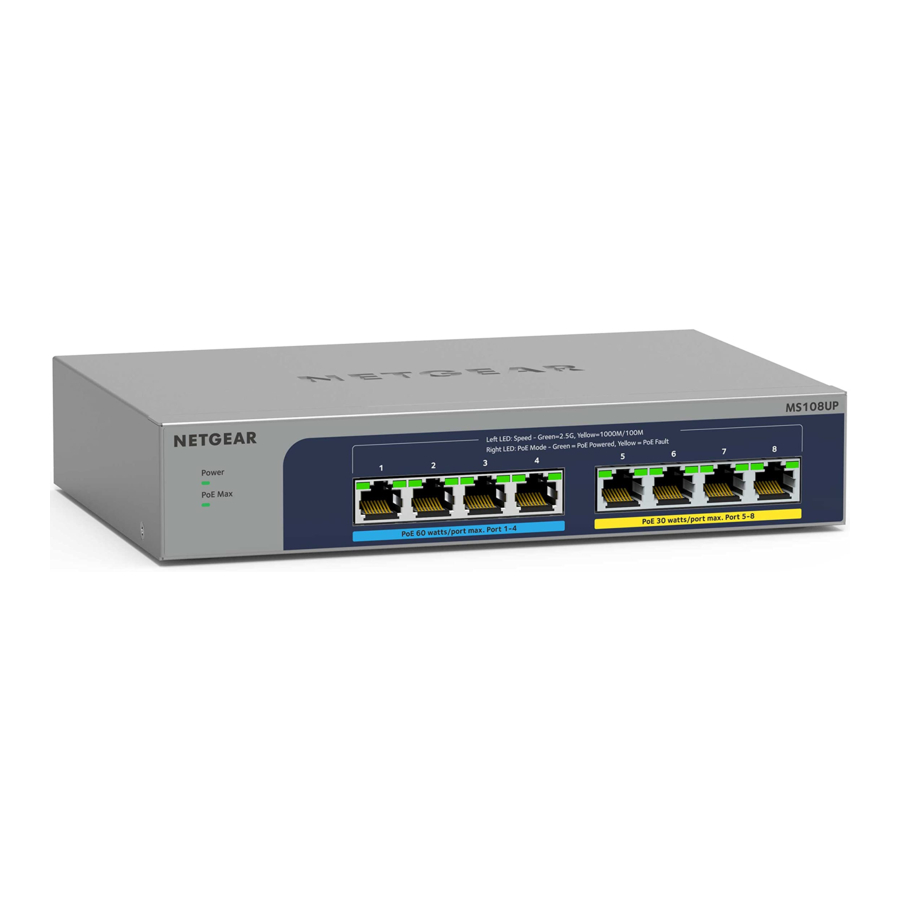

NETGEAR 8‑port Ultra60 PoE++ Multi‑Gigabit (2.5G) Ethernet Unmanaged Switch
Virtalähde (virtajohto vaihtelee alueittain)
Seinäkiinnityssarja
Kumitassut
Asennusopas

Rekisteröi kytkin

Siirry Internetiin yhdistetyltä tietokoneelta tai mobiililaitteelta osoitteeseen my.netgear.com.
Kirjaudu sisään NETGEAR-tilillesi.
HUOMAA: Jos sinulla ei ole ilmaista NETGEAR-tiliä, voit luoda sellaisen. Your Registered Products (Rekisteröidyt tuotteet) -sivu tulee näkyviin.
Napsauta REGISTER NEW PRODUCT (REKISTERÖI UUSI TUOTE) -painiketta.
Kirjoita SERIAL NUMBER (SARJANUMERO) -kenttään kytkimesi sarjanumero. Sarjanumero on 13 numeroa pitkä. Se on painettu kytkimen etikettiin.
Valitse PURCHASE DATE (OSTOPÄIVÄ) -valikoista päivämäärä, jolloin ostit kytkimen.
Napsauta REGISTER (REKISTERÖI) -painiketta. Kytkimesi on rekisteröity NETGEAR-tilillesi. Vahvistussähköposti lähetetään NETGEAR-tilisi sähköpostiosoitteeseen.

Kytke kytkin

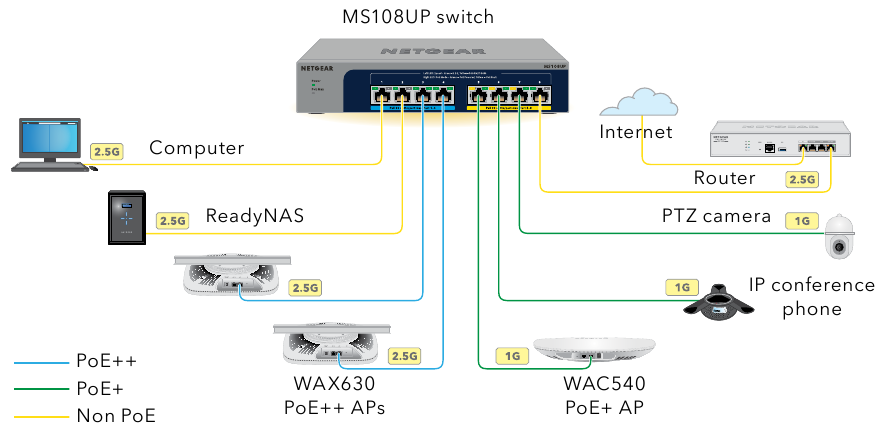

Esimerkkiyhteydet

warning HUOMAA: Suosittelemme, että käytät vähintään Category 5e (Cat 5e) -kaapelia Gigabit Ethernet -yhteyksiin.
Tämä kytkin on suunniteltu vain sisäkäyttöön. Jos haluat liittää sen ulkona sijaitsevaan laitteeseen, ulkolaitteen on oltava asianmukaisesti maadoitettu ja suojattu ylijännitteeltä, ja sinun on asennettava Ethernet-ylijännitesuoja kytkimen ja ulkolaitteen väliin. Jos näin ei tehdä, kytkin voi vaurioitua.

Ennen kuin liität tämän kytkimen ulkokaapeleihin tai -laitteisiin, katso https://kb.netgear.com/000057103 turvallisuus- ja takuutiedot.

Tarkista LED-valot

Kun kytket virtalähteen kytkimeen ja kytket kaapelin pistorasiaan, LED-valot ilmaisevat tilan:

LED	Kuvaus
Power LED (Virta-LED)		Vihreä: Kytkin on päällä ja toimii normaalisti.
Power LED (Virta-LED)		Pois päältä. Kytkimelle ei syötetä virtaa.
PoE Max LED (PoE Max -LED) (Kytkimen PoE-budjetin tila.)		Pois päältä: Riittävästi (yli 7 W) PoE-virtaa on käytettävissä.
		Keltainen: Alle 7 W PoE-virtaa on käytettävissä.
		Vilkkuva keltainen: Ainakin kerran edellisten kahden minuutin aikana alle 7 W PoE-virtaa oli käytettävissä.
Left Port LED (Vasen portti-LED)		Vihreä: 2,5 Gbps:n linkki tässä portissa.
		Vilkkuva vihreä: 2,5 Gbps:n toimintaa tässä portissa.
		Keltainen: 1000 Mbps:n tai 100 Mbps:n linkki tässä portissa.
		Vilkkuva keltainen: 1000 Mbps:n tai 100 Mbps:n toimintaa tässä portissa.
		Pois päältä. Tässä portissa ei havaita linkkiä.
Right Port LED (Oikea portti-LED)		Vihreä: Portti syöttää PoE-virtaa.
		Pois päältä: Portti ei syötä PoE-virtaa.
		Keltainen: PoE-virhe on tapahtunut.

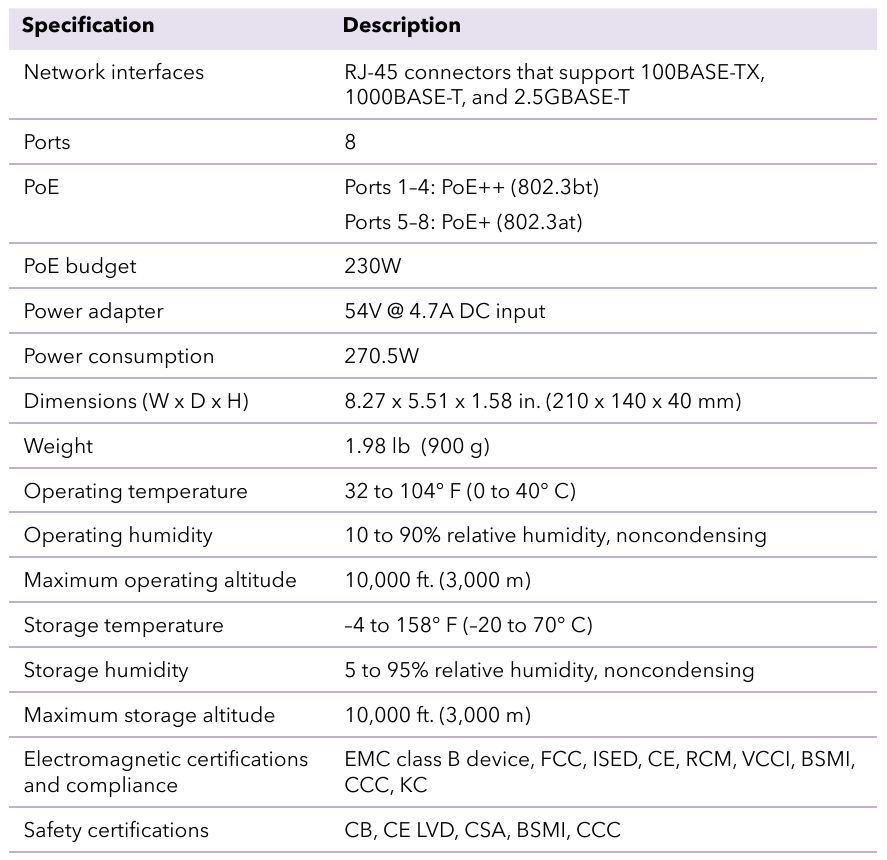

Tekniset tiedot

Asenna kytkin seinälle

Suosittelemme, että käytät mukana toimitettuja seinäkiinnitysruuveja. Ruuvien halkaisija on 0,25 tuumaa (6,5 mm) ja pituus 0,63 tuumaa (16 mm).

Etsi kaksi kiinnitysreikää kytkimen pohjapaneelista.
Merkitse ja poraa kaksi kiinnitysreikää seinään, johon haluat asentaa kytkimen. Kahden kiinnitysreiän etäisyyden on oltava 3,95 tuumaa (100 mm) keskeltä keskelle.
Aseta mukana toimitetut ankkurit seinään ja kiristä ruuvit ruuvimeisselillä nro 2. Jätä noin 0,15 tuumaa (4 mm) kustakin ruuvista ulos seinästä, jotta voit asettaa ruuvit pohjapaneelin reikiin.

PoE-huomioita

Kytkimen syöttämä PoE-virta priorisoidaan nousevassa porttijärjestyksessä (portista 1 porttiin 8). Kytkin voi syöttää yhteensä 230 W kaikissa aktiivisissa PoE+- ja PoE++ -porteissa.

Portit 1–4: Jokainen portti voi syöttää jopa 60 W PoE++ (802.3bt) -virtaa.
Portit 5–8: Jokainen portti voi syöttää jopa 30 W PoE+ (802.3at) -virtaa.

Tämä taulukko näyttää vakiovirtavälit ilman ohituksia, laskettuna käyttämällä enimmäiskaapelin pituutta 328 jalkaa (100 metriä). Jos laite saa riittämättömästi PoE-virtaa kytkimeltä, harkitse lyhyemmän kaapelin käyttöä.

Laiteluokka	Yhteensopiva PoE-standardi	Luokan kuvaus	Kytkimen syöttämä enimmäisvirta	Laitteelle toimitettu virta
0	PoE, PoE+ ja PoE++	Oletusvirta (täysi)	15,4 W	0,44 W–13,0 W
1	PoE, PoE+ ja PoE++	Erittäin pieni virta	4,0 W	0,44 W–3,84 W
2	PoE, PoE+ ja PoE++	Pieni virta	7,0 W	3,84 W–6,49 W
3	PoE, PoE+ ja PoE++	Keskisuuri virta	15,4 W	6,49 W–13,0 W
4	PoE+ ja PoE++	Suuri virta	30,0 W	13,0 W–25,5 W
5	PoE++	Erittäin suuri virta	45,0 W	25,5 W–40,0 W
6	PoE++	Erittäin suuri virta	60,0 W	40,0 W–51,0 W

PoE-vianmääritys

Seuraavassa on joitain vinkkejä mahdollisesti ilmenevien PoE-ongelmien korjaamiseen:

Jos PoE Max LED (PoE Max -LED) palaa keltaisena, irrota yksi tai useampi PoE-laite PoE-ylitilauksen estämiseksi.
Jokaiselle kytkimeen liitetylle virransyöttölaitteelle (PD) kytkimen vastaava PoE LED (PoE-LED) palaa vihreänä. Jos PoE LED (PoE-LED) palaa keltaisena, on tapahtunut PoE-virhe ja PoE pysähtyi seuraavassa taulukossa lueteltujen ehtojen vuoksi:

PoE-virhetila	Mahdollinen ratkaisu
Portissa tapahtui PoE-liittyvä oikosulku.	Ongelma on todennäköisesti liitetyssä PD:ssä. Tarkista PD:n kunto tai käynnistä PD uudelleen irrottamalla ja liittämällä PD uudelleen.
PD:n PoE-virrantarve ylitti kytkimen salliman enimmäistason. Enimmäistaso on 15,4 W PoE-yhteydelle, 30 W PoE+-yhteydelle ja 60 W PoE++ -yhteydelle.
Portin PoE-virta ylitti PD:n luokittelurajan.
Portin PoE-jännite on kytkimen salliman alueen ulkopuolella.	Käynnistä kytkin uudelleen nähdäksesi, ratkeaako tila itsestään.

Tuki ja yhteisö

Käy osoitteessa netgear.com/support saadaksesi vastauksia kysymyksiisi ja päästäksesi uusimpiin latauksiin.
Voit myös tutustua NETGEAR-yhteisöömme saadaksesi hyödyllisiä neuvoja osoitteessa community.netgear.com.
