NETGEAR ProSafe GS108 8-Port Switch -käyttöohje

Johdanto

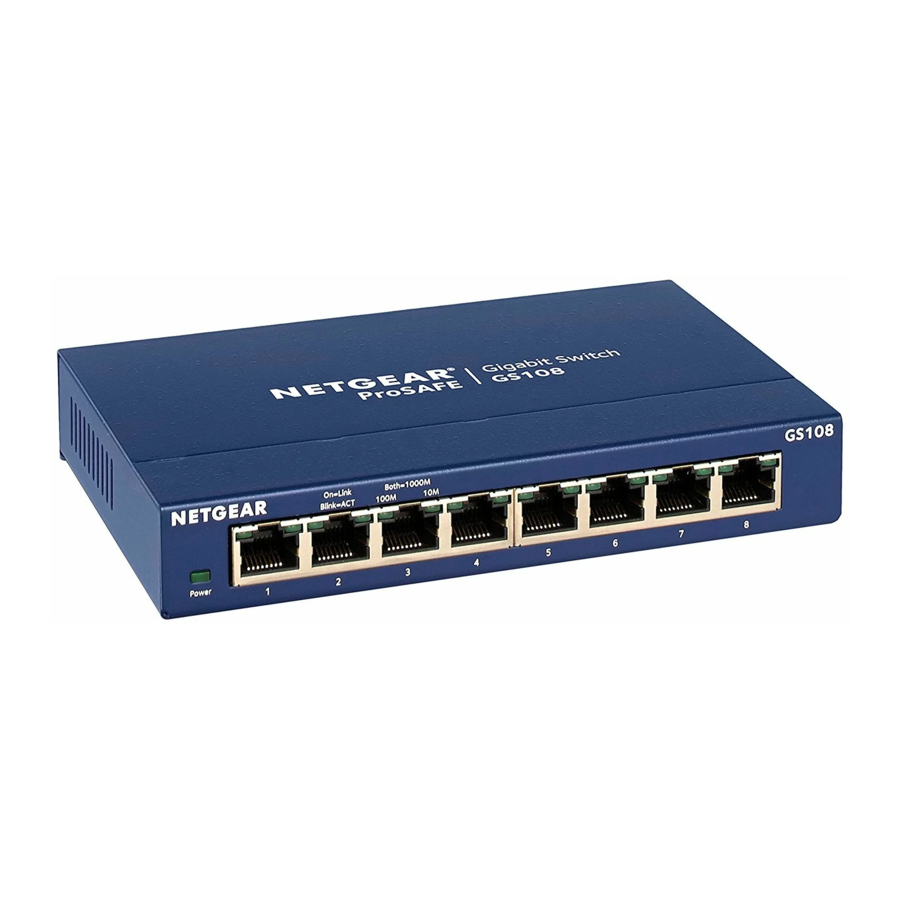

NETGEAR^® 8-Port Gigabit Ethernet Switch Model GS108 tarjoaa edullisen, luotettavan ja suorituskykyisen kytkimen, jonka avulla voit yhdistää jopa kahdeksan eri Ethernet-yhteensopivaa laitetta (kuten tietokoneita, tiedostopalvelimia ja reitittimiä) salamannopeilla Gigabit Ethernet -nopeuksilla.

GS108 Gigabit Ethernet -kytkimen avulla voit rakentaa pienen verkon, joka tarjoaa 10, 100 tai 1000 Mbps:n yhteyden muihin verkon laitteisiin. Se tarjoaa täyden, dedikoidun 1000 (tai 100 tai 10 Mbps) yhteyden kahden laitteen välillä. Jos laitteella on full-duplex-ominaisuus, GS108-kytkin tarjoaa 2000 Mbps:n (tai 200 tai 20 Mbps) yhteyden. Tämä tarkoittaa, että GS108 voi siirtää jopa erittäin suuria tiedostoja välittömästi verkon kautta. Lisäetuna on, että tämä kytkin toimii sekä Windows- että Macintosh-tietokoneiden kanssa.

Ethernet-kaapeleita on joko suoria tai ristiinkytkettyjä kaapeleita – riippuen siitä, yhdistätkö laitteeseen (tietokone, palvelin tai tulostin) vai verkkolaitteeseen (keskitin, kytkin tai reititin). Auto Uplink™ -ominaisuuden ansiosta sinun ei tarvitse huolehtia siitä, kumpaa käytät. Jokainen GS108-kytkimen portti määrittää itsensä automaattisesti oikein, kun kytket laitteen kaapelin.

Jos sinulla on ongelmia kytkimen kanssa, NETGEAR tarjoaa teknistä tukea 24 tuntia vuorokaudessa ja 7 päivää viikossa verkkosivuilla (www.NETGEAR.com), sähköpostitse (support@NETGEAR.com) ja puhelimitse (katso puhelinnumerot mukana toimitetusta tukitietokortista).

Asennuksen yleiskatsaus

Arvioitu aika: 5–10 minuuttia

1. Pura laatikko ja tarkista sisältö.
2. Valmistele kytkimen asennus.
3. Asenna kytkin ja yhdistä muut laitteet.

Kun avaat laatikon, varmista, että olet saanut kaiken. Paketti sisältää:

• 8-Port Gigabit Ethernet Switch GS108
• AC-virtalähde
• Seinäkiinnitysruuvit
• GS108-asennusopas (tämä asiakirja)
• Takuu- ja rekisteröintikortti
• Tukitietokortti

Jos sinulla ei ole kaikkea yllä lueteltua, katso tukitietokortista yhteystiedot. Jos tukitietokortti puuttuu, hanki yhteystiedot osoitteesta www.NETGEAR.com Asiakaspalvelu-osiosta.

Valmistele kytkimen asennus

Päätä, mihin haluat sijoittaa kytkimen. Etsi tasainen vaakasuora pinta – kuten pöytä, työpöytä tai hylly. Kytkimen mukana tulee seinäkiinnitysruuvit. Voit halutessasi käyttää ruuveja, jos haluat ripustaa kytkimen avoimeen tilaan seinälle.

Varmista, että valittu sijainti on:

• Ei suorassa auringonvalossa tai lähellä lämmitintä tai lämmityspuhallinta.
• Ei sotkuinen tai täynnä. Kytkimen kaikilla sivuilla tulee olla vähintään 5 cm (2 tuumaa) vapaata tilaa.
• Hyvin tuuletettu (varsinkin jos se on kaapissa).

Tarvitset myös yhden luokan 5 (Cat 5) Ethernet-kaapelin RJ-45-liittimillä jokaiselle laitteelle, jonka haluat liittää kytkimeen. Jokaisen Ethernet-kaapelin on oltava alle 100 metriä (328 jalkaa).

Asenna kytkin ja yhdistä muut laitteet

1. Aseta kytkin tasaiselle alustalle tai kiinnitä ruuveihin.
2. Aseta jokaiselle laitteelle Ethernet-kaapelin toinen pää laitteen porttiin ja toinen pää kytkimen Ethernet-portteihin.
3. Liitä virtalähteen johto kytkimen takaosaan ja kytke sitten virtalähde pistorasiaan (kuten pistorasiaan tai jatkojohtoon).

Kunkin yhdistetyn ja Model GS108 8-Port 10/100/1000 Mbps Gigabit Ethernet -kytkimen virralla toimivan laitteen vastaavan Link LED -valon pitäisi syttyä ja vilkkua, kun toimintaa tapahtuu. Jos yhteys on 1 000 Mbps tai 100 Mbps, RJ-45-liittimen LED-valo syttyy. Jos yhteys on 10 Mbps, etupaneelin vasemmalla puolella oleva 10M LED -valo syttyy.

Huomautus: Jos jokin valo ei toimi ilmoitetulla tavalla, siirry Vianmääritys-osioon.

Vianmääritys

Virran merkkivalo ei pala

Kytkimessä ei ole virtaa.

• Varmista, että virtajohto on kunnolla kiinni kytkimessä.
• Varmista, että virtalähde on kunnolla kiinni toimivassa pistorasiassa. Jos se on jatkojohdossa, varmista, että jatkojohto on päällä. Jos pistorasiaa ohjataan valokytkimellä, varmista, että kytkin on päällä-asennossa.
• Varmista, että käytät kytkimen mukana toimitettua NETGEAR-virtalähdettä.

Portin numerovalo ei pala yhdistetylle laitteelle tai palaa jatkuvasti

Laitteistoyhteydessä on ongelma.

• Varmista, että kaapelin liittimet on kytketty kunnolla kytkimeen ja laitteeseen.
• Varmista, että yhdistetty laite on päällä.
• Jos Ethernet-kaapeli on liitetty NIC-korttiin tai muuhun Ethernet-sovittimeen, varmista, että kortti tai sovitin on asennettu oikein ja toimii.
• Varmista, että kaapeli on alle 100 metriä (328 jalkaa).

Tekniset tiedot

Ehtojen ilmoitus

Sisäisen suunnittelun, toiminnallisen toiminnan ja/tai luotettavuuden parantamiseksi NETGEAR pidättää oikeuden tehdä muutoksia tässä asiakirjassa kuvattuun tuotteeseen ilman erillistä ilmoitusta.

NETGEAR ei ota vastuuta, joka voi aiheutua tässä kuvattujen tuotteiden tai piirikaavioiden käytöstä tai soveltamisesta.

Valmistajan/maahantuojan todistus

Täten todistetaan, että NETGEAR Model GS108 Gigabit Ethernet -kytkin on vaimennettu BMPT-AmtsblVfg 243/1991 ja Vfg 46/1992 -määräyksissä esitettyjen ehtojen mukaisesti. Joidenkin laitteiden (esimerkiksi testilähettimien) käyttö määräysten mukaisesti voi kuitenkin olla tiettyjen rajoitusten alaista. Katso huomautukset käyttöohjeista.

Liittovaltion televiestintävirastoille on ilmoitettu tämän laitteen markkinoille saattamisesta, ja sille on myönnetty oikeus testata sarjan määräystenmukaisuutta.

Federal Communications Commission (FCC) -vaatimustenmukaisuusilmoitus: Radiotaajuusilmoitus

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on sallittu seuraavilla kahdella ehdolla:

• Tämä laite ei saa aiheuttaa haitallisia häiriöitä.
• Tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

Huomautus: Tämä laite on testattu ja sen on todettu täyttävän luokan A digitaaliselle laitteelle asetetut rajat FCC-sääntöjen osan 15 mukaisesti. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisia häiriöitä vastaan asuinympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestinnälle. Ei kuitenkaan ole takeita siitä, että häiriöitä ei esiinny tietyssä asennuksessa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotolle, mikä voidaan määrittää sammuttamalla ja käynnistämällä laite, käyttäjää kehotetaan yrittämään korjata häiriö yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa tai sijoita vastaanottoantenni uudelleen.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Liitä laite pistorasiaan, joka on eri piirissä kuin se, johon vastaanotin on kytketty.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio-/TV-teknikolta.

EN 55 022 -vaatimustenmukaisuusvakuutus

Täten todistetaan, että NETGEAR Model GS108 Gigabit Ethernet -kytkin on suojattu radiohäiriöiden syntymistä vastaan neuvoston direktiivin 89/336/ETY, 4 a artiklan soveltamisen mukaisesti. Vaatimustenmukaisuus ilmoitetaan EN 55 022 Class A (CISPR 22) -standardin soveltamisella.

Kanadan viestintäministeriön radiohäiriömääräykset

Tämä digitaalinen laite (NETGEAR Model GS108 Gigabit Ethernet -kytkin) ei ylitä luokan A rajoja digitaalisista laitteista peräisin oleville radiohäiriöpäästöille, jotka on määritelty Kanadan viestintäministeriön radiohäiriömääräyksissä.

Tekninen tuki

Katso tuotteen mukana toimitettua tukitietokorttia.

Rekisteröimällä tuotteesi osoitteessa www.NETGEAR.com/register voimme tarjota sinulle nopeampaa asiantuntevaa teknistä tukea ja oikea-aikaisia ilmoituksia tuote- ja ohjelmistopäivityksistä.

NETGEAR, INC.

Tukitiedot

Puhelin: 1-888-NETGEAR (vain Yhdysvallat ja Kanada)
Katso muut maat tukitietokortistasi.
Sähköposti: Support@NETGEAR.com
Verkkosivusto: www.NETGEAR.com
