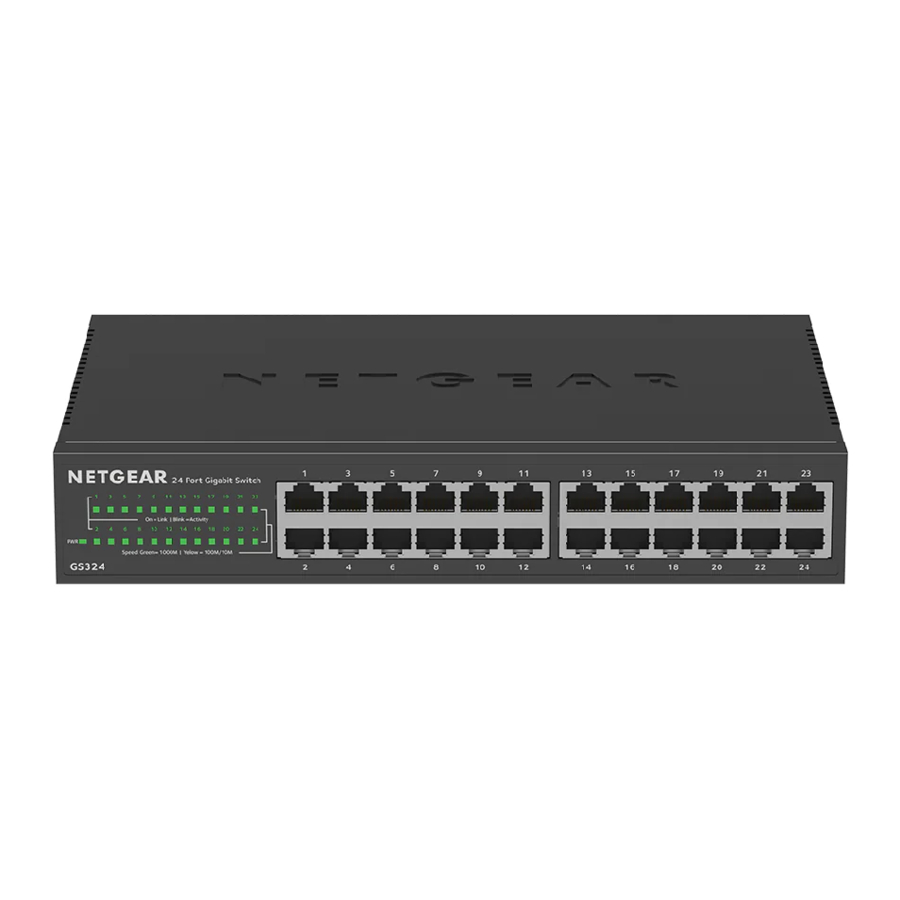

NETGEAR GS324v2 - 24-Port Gigabit Ethernet Unmanaged Switch -käyttöohje
Pakkauksen sisältö
- NETGEAR 24-Port Gigabit Ethernet Unmanaged Switch Model GS324v2
- Virtajohto (vaihtelee alueittain)
- Telineasennuskiinnikkeet ja -ruuvit
- Seinäasennusruuvit
- Kumiset jalat
- Asennusopas
Rekisteröi laite
- Vieraile Internetiin yhdistetyn tietokoneen tai mobiililaitteen avulla osoitteessa my.netgear.com.
- Kirjaudu sisään NETGEAR-tiliisi.
HUOMAUTUS: Jos sinulla ei ole ilmaista NETGEAR-tiliä, voit luoda sellaisen.
Omat tuotteet -sivu tulee näkyviin. - Valitse vasemmalla olevasta valikosta Register a Product (Rekisteröi tuote).
- Kirjoita kytkimen sarjanumero kenttään Serial Number (Sarjanumero).
Sarjanumero on 13 numeroa pitkä. Se on painettu kytkimen etikettiin. - Valitse kytkimen ostopäivä valikosta Date of Purchase (Ostopäivä).
- Napsauta REGISTER (REKISTERÖI) -painiketta.
Kytkin on rekisteröity NETGEAR-tilillesi.
Vahvistussähköposti lähetetään NETGEAR-tilisi sähköpostiosoitteeseen.
Liitä laitteet
Esimerkkiyhteydet
Tämä kytkin on suunniteltu vain sisäkäyttöön. Jos haluat liittää sen ulkona sijaitsevaan laitteeseen, ulkolaitteen on oltava asianmukaisesti maadoitettu ja suojattu ylijännitteeltä, ja sinun on asennettava Ethernet-ylijännitesuoja kytkimen ja ulkolaitteen väliin. Jos näin ei tehdä, kytkin voi vaurioitua.
Ennen kuin liität tämän kytkimen ulkokaapeleihin tai -laitteisiin, katso turvallisuus- ja takuutiedot osoitteesta https://kb.netgear.com/000057103.
Yhdistä virtaan
Tarkista tila
| Power LED (Virta-LED) | Port Link and Activity LED (Portin linkki- ja aktiivisuus-LED) (yksi numeroitu LED kullekin portille) | Port Speed LED (Portin nopeus-LED) (yksi neliönmuotoinen LED kullekin portille) | |||
 | Virta päällä (tasainen vihreä) |  | Linkki (tasainen vihreä) |  | 1000 Mbps linkki (tasainen vihreä) |
 | Virta pois päältä (pois päältä) |  | Aktiivinen (vilkkuva vihreä) |  | 100/10 Mbps linkki (tasainen keltainen) |
 | Ei linkkiä (pois päältä) | ||||
Kiinnitä laite seinään
Kytkimen kiinnittämiseksi seinään tarvitset kytkimen mukana toimitetut seinäasennusruuvit. Nämä ruuvit ovat halkaisijaltaan 6,3 mm ja pituudeltaan 27 mm.
Kytkin on asennettava vaakasuoraan siten, että portit ovat joko kytkimen alaosassa tai yläosassa. Älä asenna sitä pystysuoraan.
Kytkimen kiinnittäminen seinään:
- Etsi kytkimen pohjapaneelista neljä kiinnitysreikää.
- Merkitse ja poraa neljä reikää seinään kohtaan, johon haluat kytkimen asentaa.
Kytkin on asennettava vaakasuoraan. Neljän reiän on oltava tarkalleen 3,94 tuuman (100 mm) etäisyydellä toisistaan, jotta ne muodostavat neliön, jonka jokainen sivu on 3,94 tuumaa (100 mm). - Työnnä mukana toimitetut ankkurit seinään ja kiristä mukana toimitetut ruuvit ruuvimeisselillä nro 2.
Jätä noin 0,15 tuumaa (4 mm) kustakin ruuvista ulos seinästä, jotta voit työntää ruuvit pohjapaneelin reikiin. - Aseta kytkin siten, että kiinnitysreiät ovat suoraan ruuvien yläpuolella, ja liu'uta kytkintä alas, kunnes kunkin kiinnitysreiän yläosa on suoraan ruuvin päällä, jolloin kytkin lukittuu tukevasti.
Asenna laite telineeseen
Kytkimen asentamiseksi telineeseen tarvitset kytkimen mukana toimitetut telineasennuskiinnikkeet ja -ruuvit.
Kytkimen asentaminen telineeseen:
- Kiinnitä mukana toimitetut kiinnityskiinnikkeet kytkimen sivulle.
Työnnä tuotepakkauksessa toimitetut ruuvit kunkin kiinnikkeen läpi ja kytkimen kiinnitysreikiin. - Kiristä ruuvit ruuvimeisselillä nro 2 kunkin kiinnikkeen kiinnittämiseksi.
- Kohdista kiinnikkeiden kiinnitysreiät telineen reikiin ja työnnä kaksi pannukantaruuvia nailonprikoilla kunkin kiinnikkeen läpi ja telineeseen.
- Kiristä ruuvit ruuvimeisselillä nro 2 kiinnityskiinnikkeiden kiinnittämiseksi telineeseen.
Tekniset tiedot
| Erittely | Kuvaus |
| Verkkoliitännät | RJ-45-liitin 1000BASE-T-, 100BASE-TX- ja 10BASE-T-liitännöille |
| Portit | 24 |
| Verkkokaapeli | Suosittelemme, että käytät luokan 5e (Cat 5e) kaapeleita tai korkeamman luokan kaapeleita Gigabit Ethernet -yhteyksiin. |
| AC-virransyöttö | 100-240VAC 50/60 Hz, 0.7A |
| Virrankulutus | 12.1W max. |
| Paino | 2.67 lb. (1.21 kg) |
| Mitat (L x S x K) | 9.92 x 7.09 x 1.73 in (252 x 180 x 44 mm) |
| Käyttölämpötila | 32–104°F (0–40°C) |
| Käyttökosteus | 10%–90% suhteellinen kosteus, ei tiivistyvä |
| Varastointilämpötila | –4 to 158°F (–20 to 70°C) |
| Varastointikosteus | 5 to 95% suhteellinen kosteus, ei tiivistyvä |
| Suurin käyttö- ja varastointikorkeus | 10,000 ft. (3,000 m) |
| Sähkömagneettiset sertifikaatit ja vaatimustenmukaisuus | CE, FCC Part 15 Class A, ISED Class A, RCM, VCCI, BSMI, KC |
| Turvallisuussertifikaatit | CB, CE LVD, RCM, BSMI, CSA |
Tuki ja yhteisö
Vieraile osoitteessa netgear.com/support saadaksesi vastauksia kysymyksiisi ja päästäksesi uusimpiin latauksiin.
Voit myös tutustua NETGEAR-yhteisöömme saadaksesi hyödyllisiä neuvoja osoitteessa community.netgear.com.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
NETGEAR INTERNATIONAL LTD
Floor 6, Penrose Two,
Penrose Dock, Cork,
T23 YY09, Ireland
© NETGEAR, Inc., NETGEAR ja NETGEAR-logo ovat NETGEAR, Inc:n tavaramerkkejä. Kaikkia muita kuin NETGEAR-tavaramerkkejä käytetään vain viitetarkoituksiin.
