NETGEAR GS324v2 - Εγχειρίδιο αδιαχείριστου μεταγωγέα 24 θυρών Gigabit Ethernet
Περιεχόμενα συσκευασίας

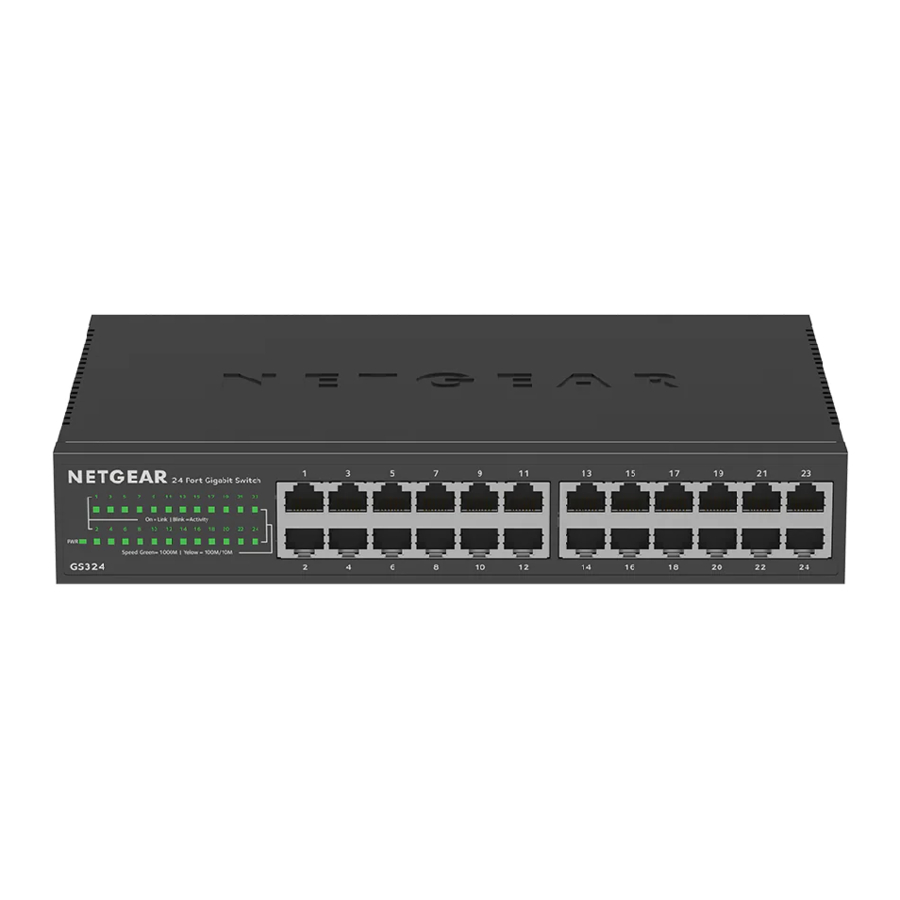

- NETGEAR 24-Port Gigabit Ethernet Unmanaged Switch Model GS324v2
- Καλώδιο τροφοδοσίας (διαφέρει ανά περιοχή)
- Βάσεις και βίδες για τοποθέτηση σε ράφι
- Βίδες για τοποθέτηση σε τοίχο
- Ελαστικά πέλματα
- Οδηγός εγκατάστασης
Καταχωρίστε τη συσκευή
- Από έναν υπολογιστή ή μια κινητή συσκευή που είναι συνδεδεμένη στο Διαδίκτυο, επισκεφθείτε τη διεύθυνση my.netgear.com.
- Συνδεθείτε στον λογαριασμό σας NETGEAR.
ΣΗΜΕΙΩΣΗ: Εάν δεν έχετε δωρεάν λογαριασμό NETGEAR, μπορείτε να δημιουργήσετε έναν.
Εμφανίζεται η σελίδα "Τα προϊόντα μου". - Από το μενού στα αριστερά, επιλέξτε Register a Product (Καταχώριση προϊόντος).
- Στο πεδίο Serial Number (Σειριακός αριθμός), πληκτρολογήστε τον σειριακό αριθμό του μεταγωγέα σας.
Ο σειριακός αριθμός αποτελείται από 13 ψηφία. Είναι τυπωμένος στην ετικέτα του μεταγωγέα. - Από το μενού Date of Purchase (Ημερομηνία αγοράς), επιλέξτε την ημερομηνία που αγοράσατε τον μεταγωγέα.
- Κάντε κλικ στο κουμπί REGISTER (ΚΑΤΑΧΩΡΙΣΗ).
Ο μεταγωγέας σας έχει καταχωριστεί στον λογαριασμό σας NETGEAR.
Ένα μήνυμα ηλεκτρονικού ταχυδρομείου επιβεβαίωσης αποστέλλεται στη διεύθυνση ηλεκτρονικού ταχυδρομείου του λογαριασμού σας NETGEAR.
Συνδέστε τον εξοπλισμό
Δείγμα συνδέσεων
Αυτός ο μεταγωγέας έχει σχεδιαστεί μόνο για χρήση σε εσωτερικούς χώρους. Εάν θέλετε να τον συνδέσετε σε μια συσκευή που βρίσκεται σε εξωτερικό χώρο, η εξωτερική συσκευή πρέπει να είναι σωστά γειωμένη και προστατευμένη από υπερτάσεις και πρέπει να εγκαταστήσετε ένα προστατευτικό υπερτάσεων Ethernet ενσωματωμένο μεταξύ του μεταγωγέα και της εξωτερικής συσκευής. Εάν δεν το κάνετε αυτό, μπορεί να προκληθεί ζημιά στον μεταγωγέα.
Πριν συνδέσετε αυτόν τον μεταγωγέα σε εξωτερικά καλώδια ή συσκευές, ανατρέξτε στη διεύθυνση https://kb.netgear.com/000057103 για πληροφορίες σχετικά με την ασφάλεια και την εγγύηση.
Σύνδεση στην τροφοδοσία
Ελέγξτε την κατάσταση
| Power LED (LED τροφοδοσίας) | Port Link and Activity LED (LED σύνδεσης και δραστηριότητας θύρας) (ένα αριθμημένο LED για κάθε θύρα) | Port Speed LED (LED ταχύτητας θύρας) (ένα τετράγωνο LED για κάθε θύρα) | |||
 | Ενεργοποιημένο (σταθερό πράσινο) |  | Σύνδεση (σταθερό πράσινο) |  | Σύνδεση 1000 Mbps (σταθερό πράσινο) |
 | Απενεργοποιημένο (σβηστό) |  | Δραστηριότητα (πράσινο που αναβοσβήνει) |  | Σύνδεση 100/10 Mbps (σταθερό κίτρινο) |
 | Χωρίς σύνδεση (σβηστό) | ||||
Στερεώστε τη συσκευή σε έναν τοίχο
Για να στερεώσετε τον μεταγωγέα σε έναν τοίχο, χρειάζεστε τις βίδες στήριξης σε τοίχο που παρέχονται με τον μεταγωγέα. Αυτές οι βίδες έχουν διάμετρο 6,3 mm και μήκος 27 mm.
Ο μεταγωγέας πρέπει να τοποθετηθεί οριζόντια, με τις θύρες είτε στο κάτω είτε στο πάνω μέρος του μεταγωγέα. Μην τον τοποθετείτε κάθετα.
Για να στερεώσετε τον μεταγωγέα σε έναν τοίχο:
- Εντοπίστε τις τέσσερις οπές στήριξης στην κάτω πλευρά του μεταγωγέα.
- Σημειώστε και ανοίξτε τέσσερις τρύπες στον τοίχο όπου θέλετε να τοποθετήσετε τον μεταγωγέα.
Πρέπει να τοποθετήσετε τον μεταγωγέα οριζόντια. Οι τέσσερις τρύπες πρέπει να βρίσκονται σε ακριβή απόσταση 3,94 ιντσών (100 mm) μεταξύ τους, έτσι ώστε να σχηματίζουν ένα τετράγωνο όπου κάθε πλευρά είναι 3,94 ίντσες (100 mm). - Εισαγάγετε τα παρεχόμενα άγκιστρα στον τοίχο και σφίξτε τις παρεχόμενες βίδες με ένα κατσαβίδι Phillips Νο. 2.
Αφήστε περίπου 0,15 ίντσες (4 mm) από κάθε βίδα να προεξέχει από τον τοίχο, ώστε να μπορείτε να εισαγάγετε τις βίδες στις οπές στην κάτω πλευρά. - Τοποθετήστε τον μεταγωγέα έτσι ώστε οι οπές στήριξης να βρίσκονται ακριβώς πάνω από τις βίδες και σύρετε τον μεταγωγέα προς τα κάτω μέχρι η κορυφή κάθε οπής στήριξης να βρίσκεται ακριβώς πάνω στη βίδα, ασφαλίζοντας τον μεταγωγέα με ασφάλεια.
Εγκαταστήστε τη συσκευή σε ένα ράφι
Για να εγκαταστήσετε τον μεταγωγέα σε ένα ράφι, χρειάζεστε τις βάσεις και τις βίδες για τοποθέτηση σε ράφι που παρέχονται με τον μεταγωγέα.
Για να εγκαταστήσετε τον μεταγωγέα σε ένα ράφι:
- Στερεώστε τις παρεχόμενες βάσεις στήριξης στην πλευρά του μεταγωγέα.
Εισαγάγετε τις βίδες που παρέχονται στο πακέτο του προϊόντος μέσω κάθε βάσης και στις οπές στήριξης της βάσης στον μεταγωγέα. - Σφίξτε τις βίδες με ένα κατσαβίδι Phillips Νο. 2 για να ασφαλίσετε κάθε βάση.
- Ευθυγραμμίστε τις οπές στήριξης στις βάσεις με τις οπές στο ράφι και εισαγάγετε δύο βίδες με στρογγυλή κεφαλή με νάιλον ροδέλες μέσω κάθε βάσης και στο ράφι.
- Σφίξτε τις βίδες με ένα κατσαβίδι Phillips Νο. 2 για να ασφαλίσετε τις βάσεις στήριξης στο ράφι.
Προδιαγραφές
| Προδιαγραφή | Περιγραφή |
| Διασυνδέσεις δικτύου | Υποδοχή RJ-45 για 1000BASE-T, 100BASE-TX και 10BASE-T |
| Θύρες | 24 |
| Καλώδιο δικτύου | Συνιστούμε να χρησιμοποιείτε καλώδια κατηγορίας 5e (Cat 5e) ή καλώδια υψηλότερης βαθμολογίας για συνδέσεις Gigabit Ethernet. |
| Είσοδος τροφοδοσίας AC | 100-240VAC 50/60 Hz, 0.7A |
| Κατανάλωση ρεύματος | 12,1W μέγ. |
| Βάρος | 2,67 lb. (1,21 kg) |
| Διαστάσεις (Π x Β x Υ) | 9,92 x 7,09 x 1,73 ίντσες (252 x 180 x 44 mm) |
| Θερμοκρασία λειτουργίας | 32–104°F (0–40°C) |
| Υγρασία λειτουργίας | 10%–90% σχετική υγρασία, χωρίς συμπύκνωση |
| Θερμοκρασία αποθήκευσης | –4 έως 158°F (–20 έως 70°C) |
| Υγρασία αποθήκευσης | 5 έως 95% σχετική υγρασία, χωρίς συμπύκνωση |
| Μέγιστο υψόμετρο λειτουργίας και αποθήκευσης | 10.000 πόδια (3.000 m) |
| Ηλεκτρομαγνητικές πιστοποιήσεις και συμμόρφωση | CE, FCC Part 15 Class A, ISED Class A, RCM, VCCI, BSMI, KC |
| Πιστοποιήσεις ασφαλείας | CB, CE LVD, RCM, BSMI, CSA |
Υποστήριξη και κοινότητα
Επισκεφθείτε τη διεύθυνση netgear.com/support για να λάβετε απαντήσεις στις ερωτήσεις σας και να αποκτήσετε πρόσβαση στις πιο πρόσφατες λήψεις.
Μπορείτε επίσης να δείτε την κοινότητα NETGEAR για χρήσιμες συμβουλές στη διεύθυνση community.netgear.com.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
NETGEAR INTERNATIONAL LTD
Floor 6, Penrose Two,
Penrose Dock, Cork,
T23 YY09, Ireland
© NETGEAR, Inc., NETGEAR και το λογότυπο NETGEAR είναι εμπορικά σήματα της NETGEAR, Inc. Οποιαδήποτε εμπορικά σήματα που δεν ανήκουν στην NETGEAR χρησιμοποιούνται μόνο για σκοπούς αναφοράς.
