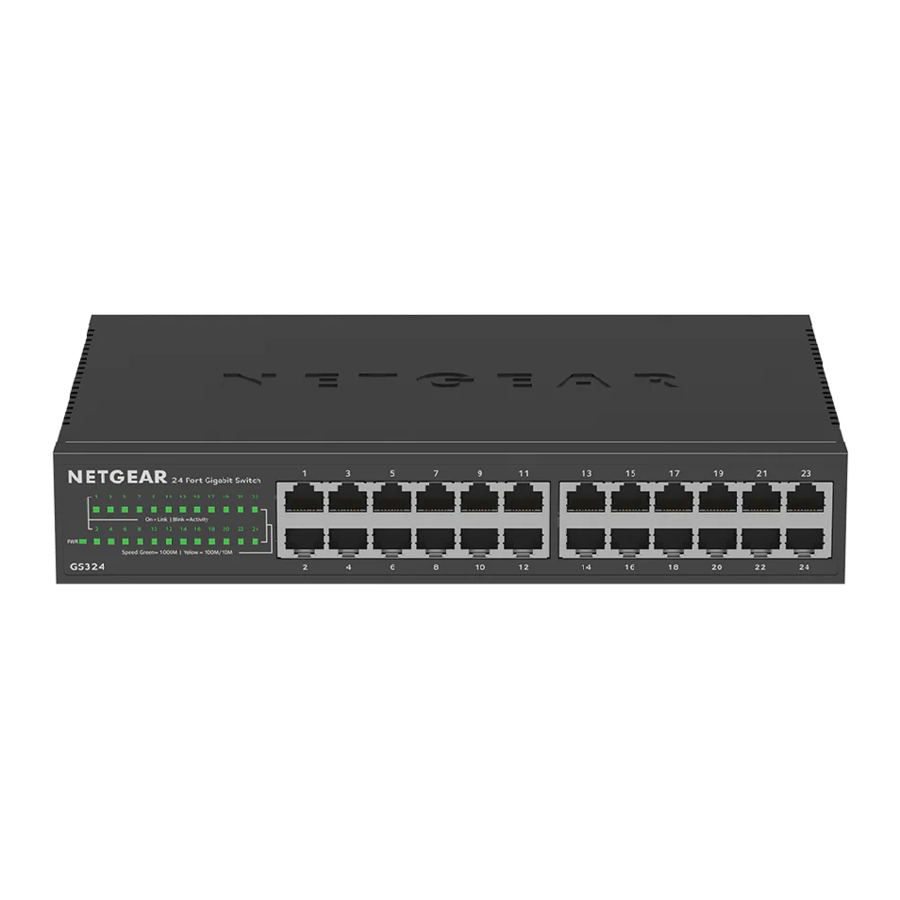

NETGEAR GS324v2 - Manual de utilizare pentru switch neadministrat cu 24 de porturi Gigabit Ethernet

Conținutul pachetului

• Switch neadministrat cu 24 de porturi Gigabit Ethernet NETGEAR Model GS324v2
• Cablu de alimentare (variază în funcție de regiune)
• Console și șuruburi pentru montare în rack
• Șuruburi pentru montare pe perete
• Tălpi de cauciuc
• Ghid de instalare

Înregistrați dispozitivul

1. De pe un computer sau dispozitiv mobil care este conectat la Internet, vizitați my.netgear.com.
2. Conectați-vă la contul dvs. NETGEAR.
   NOTĂ: Dacă nu aveți un cont NETGEAR gratuit, puteți crea unul.
   Se afișează pagina Produsele mele.
3. Din meniul din stânga, selectați Register a Product (Înregistrați un produs).
4. În câmpul Serial Number (Număr de serie), introduceți numărul de serie al switch-ului dvs.
   Numărul de serie are 13 cifre. Este imprimat pe eticheta switch-ului.
5. Din meniul Date of Purchase (Data achiziției), selectați data la care ați achiziționat switch-ul.
6. Faceți clic pe butonul REGISTER (ÎNREGISTRARE).
   Switch-ul dvs. este înregistrat în contul dvs. NETGEAR.
   Un e-mail de confirmare este trimis la adresa de e-mail a contului dvs. NETGEAR.

Conectați echipamentul

Exemple de conexiuni

Acest switch este proiectat numai pentru utilizare în interior. Dacă doriți să îl conectați la un dispozitiv situat în exterior, dispozitivul exterior trebuie să fie împământat și protejat corespunzător împotriva supratensiunii și trebuie să instalați un protector de supratensiune Ethernet în linie între switch și dispozitivul exterior. Nerespectarea acestui lucru poate deteriora switch-ul.

Înainte de a conecta acest switch la cabluri sau dispozitive exterioare, consultați https://kb.netgear.com/000057103 pentru informații despre siguranță și garanție.

Conectare la alimentare

Verificați starea

LED de alimentare (Power LED)		LED de legătură și activitate a portului (Port Link and Activity LED) (un LED numerotat pentru fiecare port)		LED de viteză a portului (Port Speed LED) (un LED pătrat pentru fiecare port)
	Alimentat (verde continuu)		Legătură (verde continuu)		Legătură de 1000 Mbps (verde continuu)
	Oprit (stins)		Activitate (verde intermitent)		Legătură de 100/10 Mbps (galben continuu)
			Fără legătură (stins)

Atașați dispozitivul pe un perete

Pentru a atașa switch-ul pe un perete, aveți nevoie de șuruburile de montare pe perete care sunt furnizate împreună cu switch-ul. Aceste șuruburi au un diametru de 6,3 mm și o lungime de 27 mm.
Switch-ul trebuie montat orizontal, cu porturile fie în partea de jos, fie în partea de sus a switch-ului. Nu îl montați vertical.

Pentru a atașa switch-ul pe un perete:

1. Localizați cele patru găuri de montare de pe panoul inferior al switch-ului.
2. Marcați și găuriți patru găuri în perete unde doriți să montați switch-ul.
   Trebuie să montați switch-ul orizontal. Cele patru găuri trebuie să fie la o distanță precisă de 3,94 in. (100 mm) una de cealaltă, astfel încât să formeze un pătrat în care fiecare latură are 3,94 in. (100 mm).
3. Introduceți ancorele furnizate în perete și strângeți șuruburile furnizate cu o șurubelniță Phillips nr. 2.
   Lăsați aproximativ 0,15 in. (4 mm) din fiecare șurub să iasă din perete, astfel încât să puteți introduce șuruburile în găurile de pe panoul inferior.
4. Poziționați switch-ul astfel încât găurile de montare să fie direct deasupra șuruburilor și glisați switch-ul în jos până când partea superioară a fiecărei găuri de montare se așază direct pe șurub, blocând switch-ul în siguranță.

Instalați dispozitivul într-un rack

Pentru a instala switch-ul într-un rack, aveți nevoie de consolele și șuruburile de montare în rack care sunt furnizate împreună cu switch-ul.

Pentru a instala switch-ul într-un rack:

1. Atașați consolele de montare furnizate pe partea laterală a switch-ului.
   Introduceți șuruburile furnizate în pachetul produsului prin fiecare consolă și în găurile de montare a consolei din switch.
2. Strângeți șuruburile cu o șurubelniță Phillips nr. 2 pentru a fixa fiecare consolă.
3. Aliniați găurile de montare din console cu găurile din rack și introduceți două șuruburi cu cap plat cu șaibe de nailon prin fiecare consolă și în rack.
4. Strângeți șuruburile cu o șurubelniță Phillips nr. 2 pentru a fixa consolele de montare pe rack.

Specificații

Asistență și comunitate

Vizitați netgear.com/support pentru a obține răspunsuri la întrebările dvs. și pentru a accesa cele mai recente descărcări.
De asemenea, puteți consulta comunitatea noastră NETGEAR pentru sfaturi utile la community.netgear.com.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 6, Penrose Two,
Penrose Dock, Cork,
T23 YY09, Ireland

© NETGEAR, Inc., NETGEAR și sigla NETGEAR sunt mărci comerciale ale NETGEAR, Inc. Orice mărci comerciale non-NETGEAR sunt utilizate numai în scop de referință.
