NETGEAR GS324v2 - 24 prievadų Gigabit Ethernet nevaldomo komutatoriaus vadovas

Turinys

1 Pakuotės turinys
2 Užregistruokite įrenginį
3 Prijunkite įrangą
4 Prijunkite prie maitinimo šaltinio
5 Patikrinkite būseną
6 Pritvirtinkite įrenginį prie sienos
7 Įdiekite įrenginį į stelažą
8 Specifikacijos
9 Palaikymas ir bendruomenė
10 Nuorodos
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

Pakuotės turinys

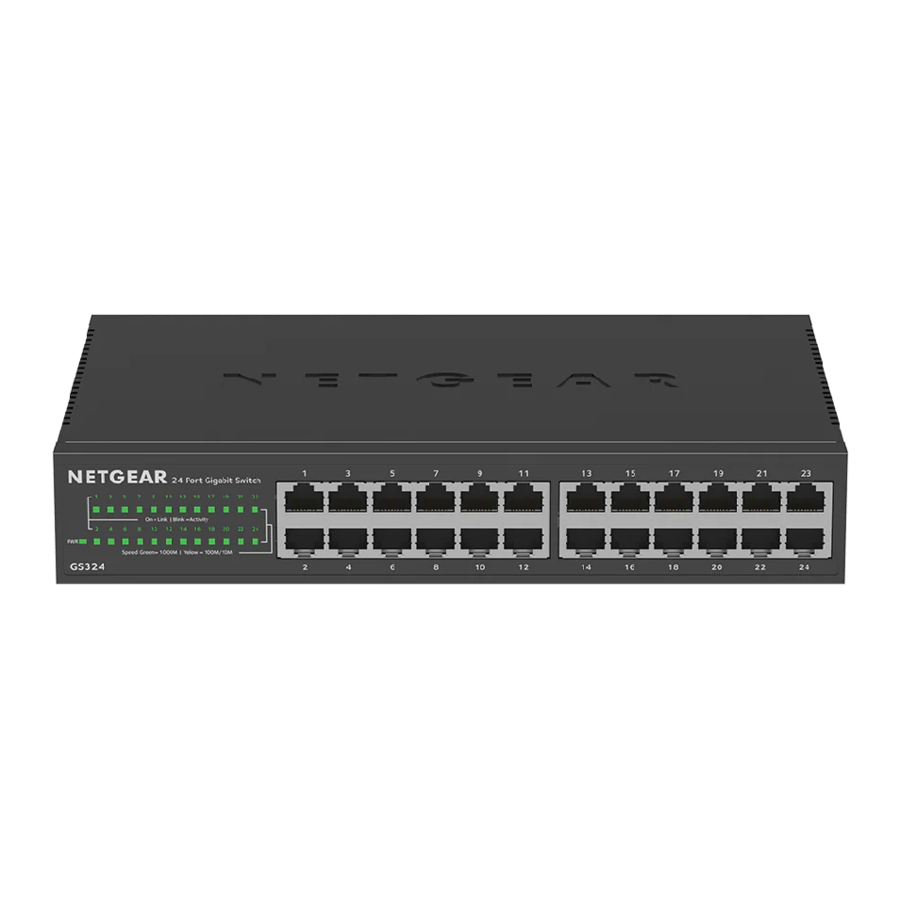

NETGEAR 24 prievadų Gigabit Ethernet nevaldomas komutatorius Modelis GS324v2
Maitinimo laidas (skiriasi priklausomai nuo regiono)
Montavimo į stelažą laikikliai ir varžtai
Montavimo prie sienos varžtai
Guminės kojelės
Diegimo vadovas

Užregistruokite įrenginį

Iš kompiuterio arba mobiliojo įrenginio, kuris yra prijungtas prie interneto, apsilankykite my.netgear.com.
Prisijunkite prie savo NETGEAR paskyros.
PASTABA: Jei neturite nemokamos NETGEAR paskyros, galite ją susikurti.
Rodomas puslapis Mano produktai.
Kairiajame meniu pasirinkite Register a Product (Užregistruoti produktą).
Lauke Serial Number (Serijos numeris) įveskite savo komutatoriaus serijos numerį.
Serijos numeris yra 13 skaitmenų ilgio. Jis atspausdintas ant komutatoriaus etiketės.
Iš meniu Date of Purchase (Pirkimo data) pasirinkite datą, kada įsigijote komutatorių.
Spustelėkite mygtuką REGISTER (REGISTRUOTI).
Jūsų komutatorius užregistruojamas jūsų NETGEAR paskyroje.
Patvirtinimo el. laiškas siunčiamas į jūsų NETGEAR paskyros el. pašto adresą.

Prijunkite įrangą

Pavyzdiniai prijungimai

Šis komutatorius skirtas naudoti tik patalpose. Jei norite jį prijungti prie įrenginio, esančio lauke, lauko įrenginys turi būti tinkamai įžemintas ir apsaugotas nuo viršįtampių, o tarp komutatoriaus ir lauko įrenginio turite įdiegti Ethernet viršįtampių apsaugą. To nepadarius, komutatorius gali būti sugadintas.

Prieš prijungdami šį komutatorių prie lauko kabelių ar įrenginių, saugos ir garantijos informacijos ieškokite https://kb.netgear.com/000057103.

Prijunkite prie maitinimo šaltinio

Prijungimas prie maitinimo šaltinio

Patikrinkite būseną

Power LED (Maitinimo šviesos diodas)		Port Link and Activity LED (Prievado jungties ir veiklos šviesos diodas) (vienas sunumeruotas šviesos diodas kiekvienam prievadui)		Port Speed LED (Prievado greičio šviesos diodas) (vienas kvadratinis šviesos diodas kiekvienam prievadui)
	Įjungtas (šviečia žaliai)		Jungtis (šviečia žaliai)		1000 Mbps jungtis (šviečia žaliai)
	Išjungtas (išjungtas)		Veikla (mirksi žaliai)		100/10 Mbps jungtis (šviečia geltonai)
			Nėra jungties (išjungtas)

Pritvirtinkite įrenginį prie sienos

Norėdami pritvirtinti komutatorių prie sienos, jums reikės sieninių varžtų, kurie tiekiami kartu su komutatoriumi. Šių varžtų skersmuo yra 6,3 mm, ilgis - 27 mm.
Komutatorius turi būti montuojamas horizontaliai, o prievadai turi būti komutatoriaus apačioje arba viršuje. Nemontuokite jo vertikaliai.

Norėdami pritvirtinti komutatorių prie sienos:

Suraskite keturias tvirtinimo angas apatinėje komutatoriaus plokštėje.
Pažymėkite ir išgręžkite keturias skyles sienoje, kur norite pritvirtinti komutatorių.
Komutatorių turite montuoti horizontaliai. Keturios skylės turi būti tiksliai 3,94 colio (100 mm) atstumu viena nuo kitos, kad sudarytų kvadratą, kurio kiekviena kraštinė būtų 3,94 colio (100 mm).
Įkiškite tiekiamus inkarus į sieną ir priveržkite tiekiamus varžtus Nr. 2 Phillips atsuktuvu.
Palikite maždaug 0,15 colio (4 mm) kiekvieno varžto, išsikišusio iš sienos, kad galėtumėte įkišti varžtus į angas apatinėje plokštėje.
Padėkite komutatorių taip, kad tvirtinimo angos būtų tiesiai virš varžtų, ir stumkite komutatorių žemyn, kol kiekvienos tvirtinimo angos viršus atsisės tiesiai ant varžto, saugiai užfiksuodamas komutatorių.

Įdiekite įrenginį į stelažą

Norėdami įdiegti komutatorių į stelažą, jums reikės stelažo montavimo laikiklių ir varžtų, kurie tiekiami kartu su komutatoriumi.

Norėdami įdiegti komutatorių į stelažą:

Pritvirtinkite tiekiamus montavimo laikiklius prie komutatoriaus šono.
Įkiškite varžtus, pateiktus produkto pakuotėje, per kiekvieną laikiklį ir į laikiklio tvirtinimo angas komutatoriuje.
Priveržkite varžtus Nr. 2 Phillips atsuktuvu, kad pritvirtintumėte kiekvieną laikiklį.
Sulygiuokite laikiklių tvirtinimo angas su stelažo angomis ir įkiškite du plokščiagalvius varžtus su nailoninėmis poveržlėmis per kiekvieną laikiklį ir į stelažą.
Priveržkite varžtus Nr. 2 Phillips atsuktuvu, kad pritvirtintumėte montavimo laikiklius prie stelažo.

Specifikacijos

Specifikacija	Aprašymas
Tinklo sąsajos	RJ-45 jungtis, skirta 1000BASE-T, 100BASE-TX ir 10BASE-T
Prievadai	24
Tinklo kabelis	Rekomenduojame naudoti 5e kategorijos (Cat 5e) kabelius arba aukštesnės klasės kabelius, skirtus Gigabit Ethernet jungtims.
Kintamosios srovės maitinimo įvestis	100-240VAC 50/60 Hz, 0.7A
Energijos suvartojimas	12.1W max. (maks.)
Svoris	2.67 lb. (1.21 kg)
Matmenys (P x G x A)	9.92 x 7.09 x 1.73 in (252 x 180 x 44 mm)
Darbinė temperatūra	32–104°F (0–40°C)
Darbinė drėgmė	10%–90% santykinė drėgmė, be kondensacijos
Laikymo temperatūra	–4 to 158°F (–20 to 70°C)
Laikymo drėgmė	5 to 95% santykinė drėgmė, be kondensacijos
Maksimalus darbinis ir laikymo aukštis	10,000 ft. (3,000 m)
Elektromagnetiniai sertifikatai ir atitiktis	CE, FCC Part 15 Class A, ISED Class A, RCM, VCCI, BSMI, KC
Saugos sertifikatai	CB, CE LVD, RCM, BSMI, CSA

Palaikymas ir bendruomenė

Apsilankykite netgear.com/support, kad gautumėte atsakymus į savo klausimus ir pasiektumėte naujausius atsisiuntimus.
Taip pat galite peržiūrėti mūsų NETGEAR bendruomenę, kurioje rasite naudingų patarimų adresu community.netgear.com.
