Contenido del paquete

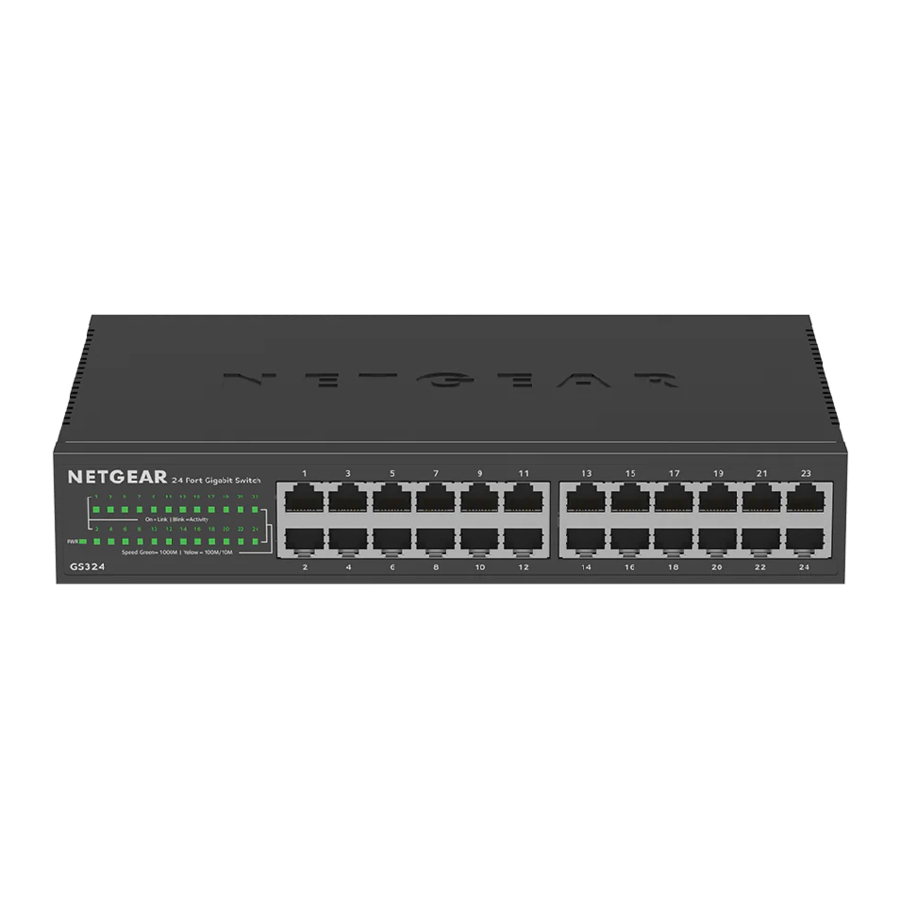

Switch no administrado NETGEAR 24-Port Gigabit Ethernet Modelo GS324v2
Cable de alimentación (varía según la región)
Soportes y tornillos para montaje en rack
Tornillos para montaje en pared
Almohadillas de goma para los pies
Guía de instalación

Registrar el dispositivo

Desde una computadora o dispositivo móvil que esté conectado a Internet, visite my.netgear.com.
Inicie sesión en su cuenta de NETGEAR.
NOTA: Si no tiene una cuenta gratuita de NETGEAR, puede crear una.
Se muestra la página Mis productos.
En el menú de la izquierda, seleccione Register a Product (Registrar un producto).
En el campo Serial Number (Número de serie), escriba el número de serie de su switch.
El número de serie tiene 13 dígitos. Está impreso en la etiqueta del switch.
En el menú Date of Purchase (Fecha de compra), seleccione la fecha en que compró el switch.
Haga clic en el botón REGISTER (REGISTRAR).
Su switch se registra en su cuenta de NETGEAR.
Se envía un correo electrónico de confirmación a la dirección de correo electrónico de su cuenta de NETGEAR.

Conectar el equipo

Ejemplo de conexiones

Este switch está diseñado para uso en interiores únicamente. Si desea conectarlo a un dispositivo ubicado en el exterior, el dispositivo exterior debe estar correctamente conectado a tierra y protegido contra sobretensiones, y debe instalar un protector contra sobretensiones de Ethernet en línea entre el switch y el dispositivo exterior. No hacerlo puede dañar el switch.

Antes de conectar este switch a cables o dispositivos exteriores, consulte https://kb.netgear.com/000057103 para obtener información sobre seguridad y garantía.

Conectar a la corriente

Verificar el estado

LED de alimentación (Power LED)		LED de enlace y actividad del puerto (Port Link and Activity LED) (un LED numerado para cada puerto)		LED de velocidad del puerto (Port Speed LED) (un LED cuadrado para cada puerto)
	Encendido (verde fijo)		Enlace (verde fijo)		Enlace de 1000 Mbps (verde fijo)
	Apagado (apagado)		Actividad (verde parpadeante)		Enlace de 100/10 Mbps (amarillo fijo)
			Sin enlace (apagado)

Fijar el dispositivo a una pared

Para fijar el switch a una pared, necesita los tornillos de montaje en pared que se suministran con el switch. Estos tornillos tienen 6,3 mm de diámetro y 27 mm de longitud.
El switch debe montarse horizontalmente, con los puertos en la parte inferior o superior del switch. No lo monte verticalmente.

Para fijar el switch a una pared:

Localice los cuatro orificios de montaje en el panel inferior del switch.
Marque y taladre cuatro orificios en la pared donde desee montar el switch.
Debe montar el switch horizontalmente. Los cuatro orificios deben estar a una distancia precisa de 3,94 pulgadas (100 mm) entre sí, de modo que formen un cuadrado donde cada lado mida 3,94 pulgadas (100 mm).
Inserte los tacos suministrados en la pared y apriete los tornillos suministrados con un destornillador Phillips n.º 2.
Deje aproximadamente 0,15 pulgadas (4 mm) de cada tornillo sobresaliendo de la pared para que pueda insertar los tornillos en los orificios del panel inferior.
Coloque el switch de modo que los orificios de montaje estén directamente sobre los tornillos y deslice el switch hacia abajo hasta que la parte superior de cada orificio de montaje se asiente directamente sobre el tornillo, bloqueando el switch de forma segura.

Instalar el dispositivo en un rack

Para instalar el switch en un rack, necesita los soportes y tornillos de montaje en rack que se suministran con el switch.

Para instalar el switch en un rack:

Fije los soportes de montaje suministrados al lateral del switch.
Inserte los tornillos proporcionados en el paquete del producto a través de cada soporte y en los orificios de montaje del soporte en el switch.
Apriete los tornillos con un destornillador Phillips n.º 2 para asegurar cada soporte.
Alinee los orificios de montaje de los soportes con los orificios del rack e inserte dos tornillos de cabeza plana con arandelas de nailon a través de cada soporte y en el rack.
Apriete los tornillos con un destornillador Phillips n.º 2 para asegurar los soportes de montaje al rack.

Especificaciones

Especificación	Descripción
Interfaces de red	Conector RJ-45 para 1000BASE-T, 100BASE-TX y 10BASE-T
Puertos	24
Cable de red	Recomendamos que utilice cables de categoría 5e (Cat 5e) o cables de categoría superior para las conexiones Gigabit Ethernet.
Entrada de alimentación de CA	100-240 VCA 50/60 Hz, 0,7 A
Consumo de energía	12,1 W máx.
Peso	2,67 lb (1,21 kg)
Dimensiones (An. x Pr. x Al.)	9,92 x 7,09 x 1,73 pulgadas (252 x 180 x 44 mm)
Temperatura de funcionamiento	32–104 °F (0–40 °C)
Humedad de funcionamiento	10 %–90 % de humedad relativa, sin condensación
Temperatura de almacenamiento	–4 a 158 °F (–20 a 70 °C)
Humedad de almacenamiento	5 a 95 % de humedad relativa, sin condensación
Altitud máxima de funcionamiento y almacenamiento	10.000 pies (3.000 m)
Certificaciones y cumplimiento electromagnéticos	CE, FCC Part 15 Class A, ISED Class A, RCM, VCCI, BSMI, KC
Certificaciones de seguridad	CB, CE LVD, RCM, BSMI, CSA

Soporte y comunidad

Visite netgear.com/support para obtener respuestas a sus preguntas y acceder a las últimas descargas.
También puede consultar nuestra comunidad de NETGEAR para obtener consejos útiles en community.netgear.com.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 6, Penrose Two,
Penrose Dock, Cork,
T23 YY09, Ireland
