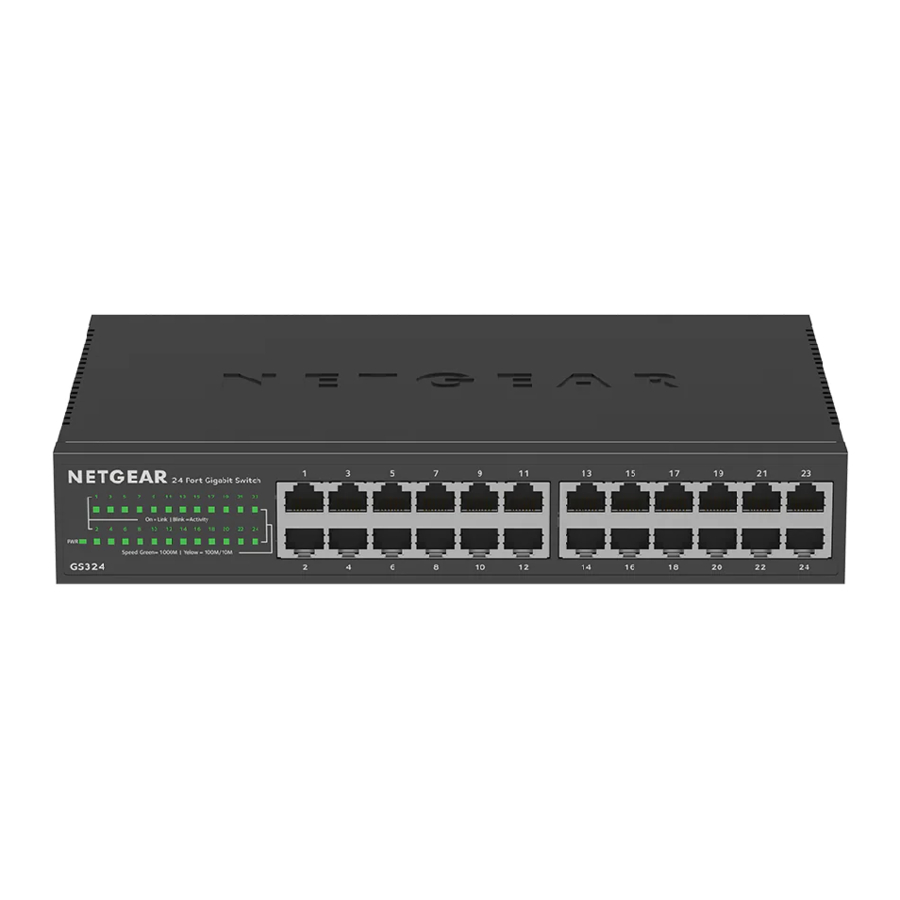

NETGEAR GS324v2 - 24portový nespravovaný gigabitový ethernetový switch – manuál

Obsah balení

• NETGEAR 24portový nespravovaný gigabitový ethernetový switch Model GS324v2
• Napájecí kabel (liší se podle regionu)
• Držáky a šrouby pro montáž do racku
• Šrouby pro montáž na stěnu
• Gumové nožičky
• Instalační příručka

Registrace zařízení

1. Z počítače nebo mobilního zařízení, které je připojeno k internetu, navštivte stránku my.netgear.com.
2. Přihlaste se ke svému účtu NETGEAR.
   POZNÁMKA: Pokud nemáte bezplatný účet NETGEAR, můžete si jej vytvořit.
   Zobrazí se stránka Moje produkty.
3. V nabídce vlevo vyberte možnost Register a Product (Zaregistrovat produkt).
4. Do pole Serial Number (Sériové číslo) zadejte sériové číslo vašeho switche.
   Sériové číslo má 13 číslic. Je vytištěno na štítku switche.
5. V nabídce Date of Purchase (Datum zakoupení) vyberte datum, kdy jste switch zakoupili.
6. Klikněte na tlačítko REGISTER (REGISTROVAT).
   Váš switch je zaregistrován k vašemu účtu NETGEAR.
   Na e-mailovou adresu vašeho účtu NETGEAR je odeslán potvrzovací e-mail.

Připojení zařízení

Ukázková připojení

Tento switch je určen pouze pro vnitřní použití. Pokud jej chcete připojit k zařízení umístěnému venku, musí být venkovní zařízení řádně uzemněno a chráněno proti přepětí a mezi switch a venkovní zařízení musíte nainstalovat ethernetový přepěťový chránič. Pokud tak neučiníte, může dojít k poškození switche.

Před připojením tohoto switche k venkovním kabelům nebo zařízením si přečtěte https://kb.netgear.com/000057103, kde najdete informace o bezpečnosti a záruce.

Připojení k napájení

Kontrola stavu

Power LED (LED napájení)		Port Link and Activity LED (LED aktivity a připojení portu) (jedna číslovaná LED pro každý port)		Port Speed LED (LED rychlosti portu) (jedna čtvercová LED pro každý port)
	Zapnuto (svítí zeleně)		Připojení (svítí zeleně)		Připojení 1000 Mb/s (svítí zeleně)
	Vypnuto (nesvítí)		Aktivita (bliká zeleně)		Připojení 100/10 Mb/s (svítí žlutě)
			Žádné připojení (nesvítí)

Připevnění zařízení na stěnu

K připevnění switche na stěnu potřebujete šrouby pro montáž na stěnu, které jsou součástí dodávky switche. Tyto šrouby mají průměr 6,3 mm a délku 27 mm.
Switch musí být namontován vodorovně, s porty buď ve spodní, nebo v horní části switche. Nemontujte jej svisle.

Připevnění switche na stěnu:

1. Najděte čtyři montážní otvory na spodním panelu switche.
2. Označte a vyvrtejte čtyři otvory do zdi, kam chcete switch namontovat.
   Switch musíte namontovat vodorovně. Čtyři otvory musí být od sebe vzdáleny přesně 3,94 palce (100 mm), aby tvořily čtverec, kde každá strana má délku 3,94 palce (100 mm).
3. Vložte dodané kotvy do zdi a utáhněte dodané šrouby šroubovákem Phillips č. 2.
   Nechte asi 0,15 palce (4 mm) každého šroubu vyčnívat ze zdi, abyste mohli šrouby vložit do otvorů na spodním panelu.
4. Umístěte switch tak, aby montážní otvory byly přímo nad šrouby, a posuňte switch dolů, dokud horní část každého montážního otvoru nebude přímo na šroubu, čímž switch bezpečně zajistíte.

Instalace zařízení do racku

K instalaci switche do racku potřebujete držáky a šrouby pro montáž do racku, které jsou součástí dodávky switche.

Instalace switche do racku:

1. Připevněte dodané montážní držáky ke straně switche.
   Vložte šrouby dodané v balení produktu skrz každý držák a do montážních otvorů držáku ve switchi.
2. Utáhněte šrouby šroubovákem Phillips č. 2, abyste zajistili každý držák.
3. Zarovnejte montážní otvory v držácích s otvory v racku a vložte dva šrouby s válcovou hlavou a nylonovými podložkami skrz každý držák a do racku.
4. Utáhněte šrouby šroubovákem Phillips č. 2, abyste zajistili montážní držáky k racku.

Specifikace

Podpora a komunita

Navštivte stránku netgear.com/support, kde získáte odpovědi na své otázky a získáte přístup k nejnovějším souborům ke stažení.
Můžete se také podívat na naši komunitu NETGEAR, kde najdete užitečné rady na adrese community.netgear.com.
