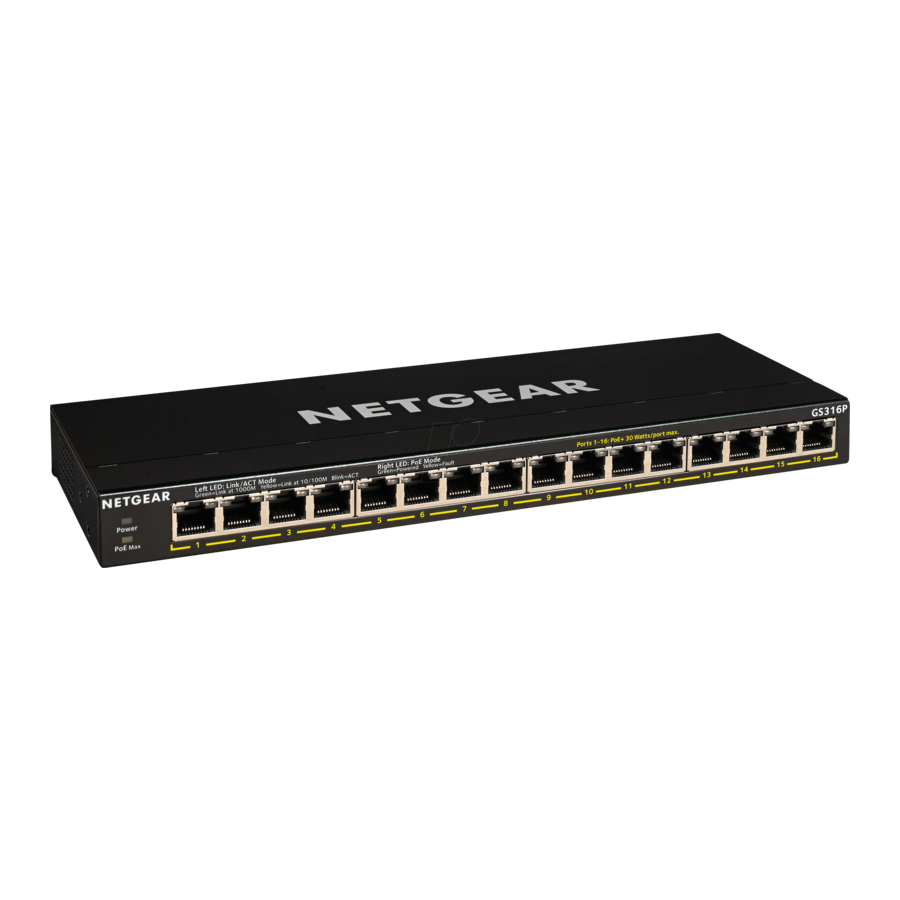

NETGEAR GS316P, GS316PP Instalační příručka

Obsah balení

• Switch (Přepínač)
• Napájecí kabel (liší se podle regionu)
• Napájecí adaptér (130W pro GS316P/200W pro GS316PP)
• Sada pro instalaci na zeď
• Gumové nožičky
• Montážní pásky (pro napájecí adaptér)
• Instalační příručka

Registrace pomocí aplikace NETGEAR Insight

1. Vyhledejte NETGEAR Insight a stáhněte si nejnovější aplikaci.



2. Pokud ještě nemáte účet NETGEAR, vytvořte si ho.
3. Klepněte na nabídku v levém horním rohu.
4. Klepněte na REGISTER ANY NETGEAR DEVICE (REGISTROVAT JAKÉKOLI ZAŘÍZENÍ NETGEAR).
5. Zadejte sériové číslo, které se nachází na spodní straně přepínače, nebo použijte fotoaparát na svém mobilním zařízení ke skenování čárového kódu sériového čísla.
6. Klepněte na GO (JÍT).
   Přepínač je zaregistrován a přidán do vašeho účtu. Nyní můžete přepínač zobrazit v aplikaci NETGEAR Insight.

Poznámka: Protože se jedná o nespravovaný přepínač, nemůžete jej konfigurovat ani spravovat v NETGEAR Insight.

Připojení přepínače

Ukázková připojení

1. Připojte síťová zařízení k portům na přepínači.
2. Připojte port RJ-45 na přepínači k síti.
   Poznámka: V malé kanceláři nebo domácí kanceláři připojte přepínač k portu LAN routeru, který je zase připojen k internetovému modemu.
3. Zapněte přepínač.

PoE úvahy

Přepínač upřednostňuje napájení PoE+, které dodává ve vzestupném pořadí portů (od portu 1 k portu 16). Pokud celkové požadavky na napájení všech připojených napájených zařízení (PD) překročí napájecí rozpočet přepínače, PD na portu s nejvyšším číslem se deaktivuje, aby se zajistilo, že PD připojená k portům s vyšší prioritou a nižším číslem budou podporována jako první.
Následující tabulky popisují modely napájecích adaptérů, které jsou kompatibilní s přepínači GS316P a GS316PP, a jejich třídy PoE a alokace přepínačů:
Poznámka: Uvedený celkový napájecí rozpočet je maximální limit napájení pro přepínač. Mnoho PD vyžaduje méně než maximální napájení, takže celkové požadavky na napájení jsou nižší než maximum, což umožňuje, aby bylo všech šestnáct portů PoE aktivních současně.

Napájecí adaptéry a celkové napájecí rozpočty pro GS316P a GS316PP:

Třídy PoE a alokace přepínačů:

Kontrola stavu PoE

Přepínač může dodávat až 30W PoE+ (IEEE 802.3at) do každého portu, s maximálním napájecím rozpočtem PoE 76W celkem s 90W napájecím adaptérem, 115W celkem s 130W napájecím adaptérem a 183W celkem s 200W napájecím adaptérem napříč všemi aktivními porty PoE+.
LED dioda PoE Max indikuje stav rozpočtu PoE na přepínači:

	Svítí žlutě. Na přepínači je k dispozici méně než 7W napájení PoE.
	Bliká žlutě. LED dioda PoE Max svítila v předchozích dvou minutách trvale.
	K dispozici je dostatečné (více než 7W) napájení PoE na přepínači (LED dioda nesvítí).

Kabely a rychlosti

Následující tabulka popisuje síťové kabely, které můžete použít pro připojení přepínače, a rychlosti, které tyto kabely mohou podporovat, až do 328 stop (100 metrů).

Připevnění přepínače na zeď

K připevnění přepínače na zeď potřebujete šrouby pro montáž na zeď, které jsou součástí dodávky přepínače.
Připevnění přepínače na zeď:

1. Najděte dva montážní otvory na spodním panelu přepínače.
2. Označte a vyvrtejte dva montážní otvory do zdi, kam chcete přepínač namontovat.
   Dva montážní otvory musí být od sebe vzdáleny přesně 4,27 palce (108,4 mm).
3. Vložte dodané kotvy do zdi a utáhněte dodané šrouby šroubovákem Phillips č. 2.
   Poznámka: Ponechte asi 0,125 palce (4 mm) každého šroubu vyčnívat ze zdi, abyste mohli šrouby vložit do otvorů na spodním panelu.

Změna rozpočtu PoE přepínače

Posunutím posuvníku na zadní straně přepínače můžete zvýšit nebo snížit rozpočet PoE. Rozpočet PoE můžete zvýšit, pokud si koupíte napájecí zdroj s vyšším výkonem. Posuvník můžete také přesunout na rozpočet PoE, který je nižší než výkon napájecího zdroje. Tím se sníží spotřeba energie vašeho přepínače. Doporučujeme však používat nastavení posuvníku, které odpovídá vašemu napájecímu zdroji.

1. Vypněte přepínač a odpojte napájecí kabel.
2. Přesuňte posuvník do nastavení, které odpovídá výkonu nového napájecího adaptéru.
3. Připojte napájecí kabel a zapněte přepínač.

Odstraňování problémů s PoE

Zde je několik tipů pro opravu problémů s PoE, které se mohou vyskytnout:

• Ujistěte se, že LED dioda PoE Max nesvítí. Pokud LED dioda PoE Max svítí trvale žlutě, odpojte jedno nebo více zařízení PoE, abyste zabránili nadměrnému odběru PoE. Začněte odpojením zařízení z portu s nejvyšším číslem.
• Ujistěte se, že jsou ethernetové kabely správně zapojeny. Pro každé napájené zařízení (PD), které je připojeno k přepínači, se odpovídající pravá LED dioda portu na přepínači rozsvítí trvale zeleně. Pokud pravá LED dioda portu svítí trvale žlutě, došlo k chybě PoE a napájení PoE bylo zastaveno z důvodu jedné z podmínek uvedených v následující tabulce.

Specifikace

Podpora

Můžete navštívit https://www.netgear.com/support/ a zaregistrovat svůj produkt, získat pomoc, získat přístup k nejnovějším souborům ke stažení a uživatelským příručkám a připojit se k naší komunitě. Doporučujeme používat pouze oficiální zdroje podpory NETGEAR.
(Pokud se tento produkt prodává v Kanadě, můžete si tento dokument v kanadské francouzštině prohlédnout na adrese https://www.netgear.com/support/download/.)
Informace o shodě s předpisy, včetně EU prohlášení o shodě, naleznete na adrese https://www.netgear.com/about/regulatory/.
Před připojením napájecího zdroje si přečtěte dokument o shodě s předpisy.
Nepoužívejte toto zařízení venku. Zdroj PoE je určen pouze pro připojení uvnitř budovy.
