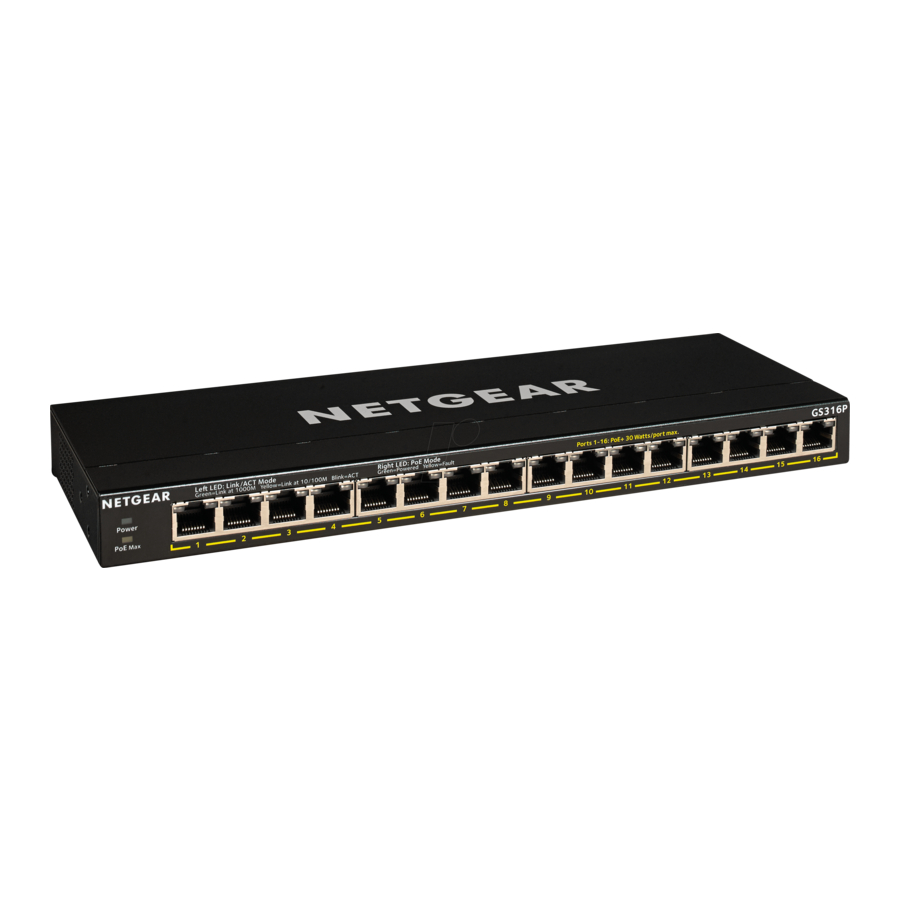

Manual de Instalação NETGEAR GS316P, GS316PP

Conteúdo da embalagem

• Switch
• Cabo de alimentação (varia consoante a região)
• Adaptador de alimentação (130W para GS316P/200W para GS316PP)
• Kit de instalação na parede
• Pés de borracha
• Abraçadeiras de montagem (para o adaptador de alimentação)
• Guia de instalação

Registe-se com a aplicação NETGEAR Insight

1. Procure por NETGEAR Insight e descarregue a aplicação mais recente.



2. Configure uma conta NETGEAR se não tiver uma.
3. Toque no menu no canto superior esquerdo.
4. Toque em REGISTAR QUALQUER DISPOSITIVO NETGEAR.
5. Introduza o número de série localizado na parte inferior do switch ou utilize a câmara no seu dispositivo móvel para digitalizar o código de barras do número de série.
6. Toque em IR (GO).
   O switch é registado e adicionado à sua conta. Agora pode ver o switch na aplicação NETGEAR Insight.

Nota: Como este é um switch não gerido, não o pode configurar ou gerir no NETGEAR Insight.

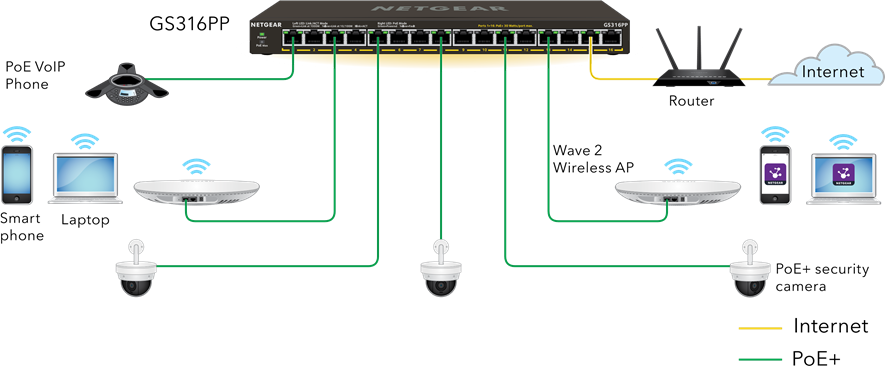

Ligue o switch

Ligações de amostra

1. Ligue os dispositivos de rede às portas do switch.
2. Ligue uma porta RJ-45 no switch a uma rede.
   Nota: Numa pequena rede de escritório ou escritório doméstico, ligue o switch à porta LAN de um router que, por sua vez, está ligado a um modem de Internet.
3. Ligue o switch.

Considerações sobre PoE

O switch prioriza a alimentação PoE+ que fornece por ordem crescente de porta (da porta 1 para a porta 16). Se os requisitos de alimentação agregados de todos os dispositivos de alimentação (PD) ligados excederem o orçamento de alimentação do switch, o PD na porta com o número mais alto é desativado para garantir que os PDs que estão ligados às portas com o número mais baixo e de maior prioridade sejam suportados primeiro.
As tabelas seguintes descrevem os modelos de adaptadores de alimentação que são compatíveis com os switches GS316P e GS316PP e as suas classes de PoE e alocações de switch:
Nota: O orçamento de alimentação total listado é o limite de alimentação máximo para o switch. Muitos PDs requerem menos do que a alimentação máxima, pelo que os requisitos de alimentação agregados são inferiores ao máximo, permitindo que todas as dezasseis portas PoE estejam ativas simultaneamente.

Adaptadores de alimentação e orçamentos de alimentação total para o GS316P e GS316PP:

Classes de PoE e alocações de switch:

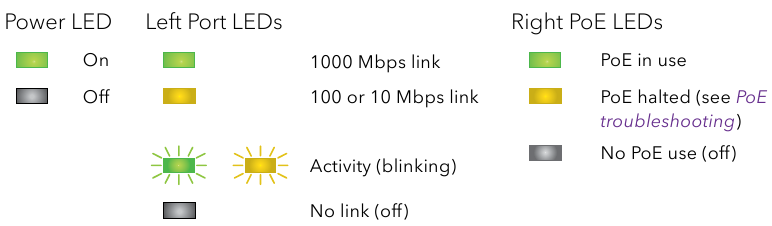

Verifique o estado do PoE

O switch pode fornecer até 30W PoE+ (IEEE 802.3at) para cada porta, com um orçamento de alimentação PoE máximo de 76W no total com um adaptador de alimentação de 90W, um total de 115W com um adaptador de alimentação de 130W e um total de 183W com um adaptador de alimentação de 200W em todas as portas PoE+ ativas.
O LED PoE Max indica o estado do orçamento de PoE no switch:

	Amarelo fixo. Menos de 7W de alimentação PoE disponível no switch.
	Amarelo intermitente. O LED PoE Max estava aceso de forma fixa nos dois minutos anteriores.
	Alimentação PoE suficiente (mais de 7W) disponível no switch (o LED está apagado).

Cabos e velocidades

A tabela seguinte descreve os cabos de rede que pode utilizar para as ligações do switch e as velocidades que estes cabos podem suportar, até 328 pés (100 metros).

Fixe o switch a uma parede

Para fixar o switch a uma parede, precisa dos parafusos de montagem na parede fornecidos com o switch.
Para fixar o switch a uma parede:

1. Localize os dois orifícios de montagem no painel inferior do switch.
2. Marque e faça dois orifícios de montagem na parede onde pretende montar o switch.
   Os dois orifícios de montagem devem estar a uma distância precisa de 4,27 pol. (108,4 mm) um do outro.
3. Insira as buchas fornecidas na parede e aperte os parafusos fornecidos com uma chave de fendas Phillips n.º 2.
   Nota: Deixe cerca de 0,125 pol. (4 mm) de cada parafuso a sobressair da parede para que possa inserir os parafusos nos orifícios no painel inferior.

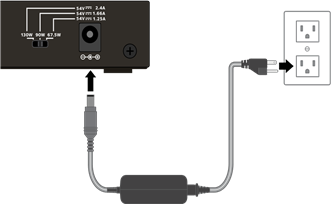

Altere o orçamento de PoE do switch

Pode mover o cursor na parte traseira do switch para aumentar ou diminuir o orçamento de PoE. Pode aumentar o orçamento de PoE se comprar uma fonte de alimentação com maior potência. Também pode mover o cursor para um orçamento de PoE inferior à potência da fonte de alimentação. Isto reduz o consumo de energia do seu switch. No entanto, recomendamos que utilize a definição do cursor que corresponde à sua fonte de alimentação.

1. Desligue o switch e desligue o cabo de alimentação.
2. Mova o cursor para a definição que corresponde à potência do novo adaptador de alimentação.
3. Ligue o cabo de alimentação e ligue o switch.

Resolução de problemas de PoE

Aqui estão algumas dicas para corrigir problemas de PoE que possam ocorrer:

• Certifique-se de que o LED PoE Max está apagado. Se o LED PoE Max estiver amarelo fixo, desligue um ou mais dispositivos PoE para evitar a sobreassinatura de PoE. Comece por desligar o dispositivo da porta com o número mais alto.
• Certifique-se de que os cabos Ethernet estão ligados corretamente. Para cada dispositivo alimentado (PD) que está ligado ao switch, o LED da porta direita correspondente no switch acende a verde fixo. Se o LED da porta direita acender a amarelo fixo, ocorreu uma falha de PoE e o PoE parou devido a uma das condições listadas na tabela seguinte.

Especificações

Suporte

Pode visitar https://www.netgear.com/support/ para registar o seu produto, obter ajuda, aceder aos downloads e manuais de utilizador mais recentes e juntar-se à nossa comunidade. Recomendamos que utilize apenas recursos de suporte oficiais da NETGEAR.
(Se este produto for vendido no Canadá, pode aceder a este documento em francês canadiano em https://www.netgear.com/support/download/.)
Para obter informações sobre conformidade regulamentar, incluindo a Declaração de Conformidade da UE, visite https://www.netgear.com/about/regulatory/.
Consulte o documento de conformidade regulamentar antes de ligar a fonte de alimentação.
Não utilize este dispositivo no exterior. A fonte de PoE destina-se apenas à ligação dentro de edifícios.
