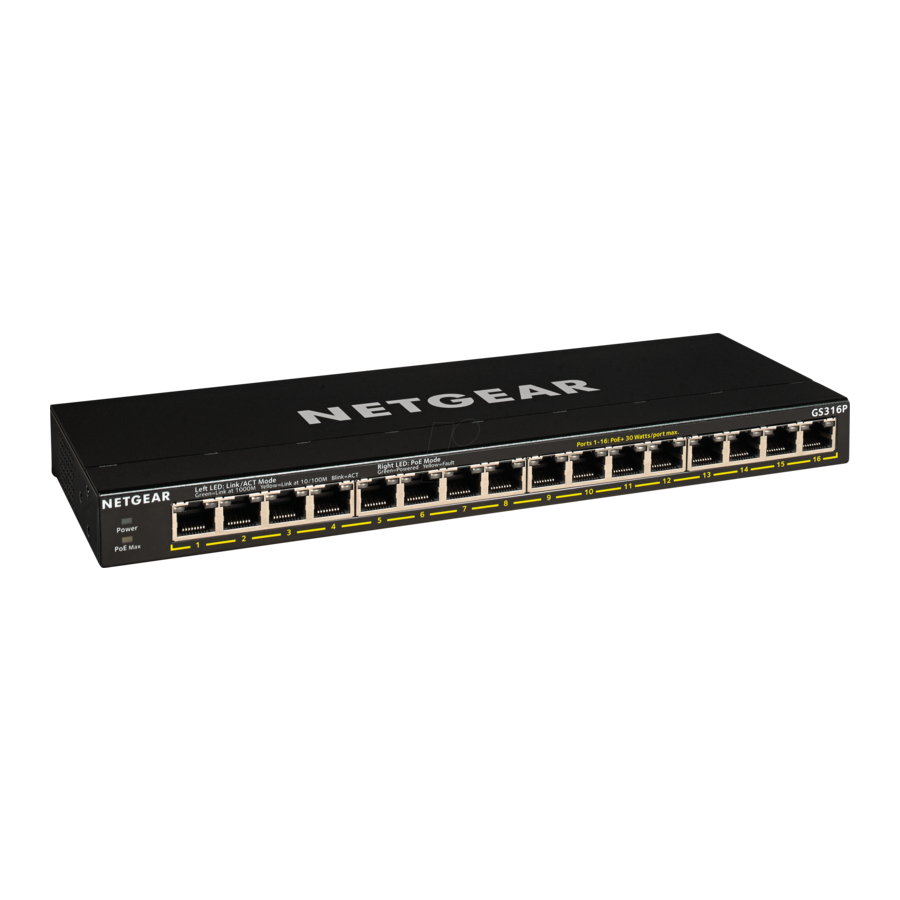

Manual de Instalação NETGEAR GS316P, GS316PP

Conteúdo da embalagem

• Switch
• Cabo de alimentação (varia conforme a região)
• Adaptador de energia (130W para GS316P/200W para GS316PP)
• Kit de instalação na parede
• Pés de borracha
• Abraçadeiras (para o adaptador de energia)
• Guia de instalação

Registre-se com o aplicativo NETGEAR Insight

1. Procure por NETGEAR Insight e baixe o aplicativo mais recente.



2. Configure uma conta NETGEAR se você não tiver uma.
3. Toque no menu no canto superior esquerdo.
4. Toque em REGISTER ANY NETGEAR DEVICE (REGISTRAR QUALQUER DISPOSITIVO NETGEAR).
5. Insira o número de série localizado na parte inferior do switch ou use a câmera do seu dispositivo móvel para escanear o código de barras do número de série.
6. Toque em GO (IR).
   O switch é registrado e adicionado à sua conta. Agora você pode visualizar o switch no aplicativo NETGEAR Insight.

Note: Por ser um switch não gerenciado, você não pode configurá-lo ou gerenciá-lo no NETGEAR Insight.

Conecte o switch

Conexões de amostra

1. Conecte os dispositivos de rede às portas do switch.
2. Conecte uma porta RJ-45 no switch a uma rede.
   Note: Em uma pequena rede de escritório ou escritório doméstico, conecte o switch à porta LAN de um roteador que, por sua vez, está conectado a um modem de Internet.
3. Ligue o switch.

Considerações sobre PoE

O switch prioriza a energia PoE+ que ele fornece em ordem crescente de porta (da porta 1 à porta 16). Se os requisitos de energia agregados de todos os dispositivos de energia (PD) conectados excederem o orçamento de energia do switch, o PD na porta de número mais alto será desativado para garantir que os PDs conectados às portas de prioridade mais alta e de número mais baixo sejam suportados primeiro.
As tabelas a seguir descrevem os modelos de adaptadores de energia que são compatíveis com os switches GS316P e GS316PP e suas classes PoE e alocações de switch:
Note: O orçamento de energia total listado é o limite máximo de energia para o switch. Muitos PDs exigem menos energia do que a máxima, portanto, os requisitos de energia agregados são menores do que o máximo, permitindo que todas as dezesseis portas PoE estejam ativas simultaneamente.

Adaptadores de energia e orçamentos de energia totais para o GS316P e GS316PP:

Classes PoE e alocações de switch:

Verifique o status do PoE

O switch pode fornecer até 30W PoE+ (IEEE 802.3at) para cada porta, com um orçamento máximo de energia PoE de 76W no total com um adaptador de energia de 90W, um total de 115W com um adaptador de energia de 130W e um total de 183W com um adaptador de energia de 200W em todas as portas PoE+ ativas.
O LED PoE Max indica o status do orçamento PoE no switch:

	Amarelo contínuo. Menos de 7W de energia PoE estão disponíveis no switch.
	Amarelo piscando. O LED PoE Max ficou aceso continuamente nos dois minutos anteriores.
	Energia PoE suficiente (mais de 7W) está disponível no switch (o LED está apagado).

Cabos e velocidades

A tabela a seguir descreve os cabos de rede que você pode usar para as conexões do switch e as velocidades que esses cabos podem suportar, até 328 pés (100 metros).

Fixe o switch em uma parede

Para fixar o switch em uma parede, você precisa dos parafusos de montagem na parede que são fornecidos com o switch.
Para fixar o switch em uma parede:

1. Localize os dois orifícios de montagem no painel inferior do switch.
2. Marque e faça dois orifícios de montagem na parede onde você deseja montar o switch.
   Os dois orifícios de montagem devem estar a uma distância precisa de 4,27 pol. (108,4 mm) um do outro.
3. Insira as buchas fornecidas na parede e aperte os parafusos fornecidos com uma chave de fenda Phillips nº 2.
   Note: Deixe cerca de 0,125 pol. (4 mm) de cada parafuso sobressaindo da parede para que você possa inserir os parafusos nos orifícios no painel inferior.

Altere o orçamento PoE do switch

Você pode mover o controle deslizante na parte traseira do switch para aumentar ou diminuir o orçamento PoE. Você pode aumentar o orçamento PoE se comprar uma fonte de alimentação de maior potência. Você também pode mover o controle deslizante para um orçamento PoE inferior à potência da fonte de alimentação. Isso reduz o consumo de energia do seu switch. No entanto, recomendamos usar a configuração do controle deslizante que corresponde à sua fonte de alimentação.

1. Desligue o switch e desconecte o cabo de alimentação.
2. Mova o controle deslizante para a configuração que corresponde à potência do novo adaptador de energia.
3. Conecte o cabo de alimentação e ligue o switch.

Solução de problemas de PoE

Aqui estão algumas dicas para corrigir problemas de PoE que podem ocorrer:

• Certifique-se de que o LED PoE Max esteja apagado. Se o LED PoE Max estiver amarelo contínuo, desconecte um ou mais dispositivos PoE para evitar o excesso de assinatura de PoE. Comece desconectando o dispositivo da porta de número mais alto.
• Certifique-se de que os cabos Ethernet estejam conectados corretamente. Para cada dispositivo alimentado (PD) que está conectado ao switch, o LED da porta direita correspondente no switch acende em verde contínuo. Se o LED da porta direita acender em amarelo contínuo, ocorreu uma falha de PoE e o PoE foi interrompido devido a uma das condições listadas na tabela a seguir.

Especificações

Suporte

Você pode visitar https://www.netgear.com/support/ para registrar seu produto, obter ajuda, acessar os downloads e manuais do usuário mais recentes e participar de nossa comunidade. Recomendamos que você use apenas os recursos de suporte oficiais da NETGEAR.
(Se este produto for vendido no Canadá, você pode acessar este documento em francês canadense em https://www.netgear.com/support/download/.)
Para obter informações sobre conformidade regulatória, incluindo a Declaração de Conformidade da UE, visite https://www.netgear.com/about/regulatory/.
Consulte o documento de conformidade regulatória antes de conectar a fonte de alimentação.
Não use este dispositivo ao ar livre. A fonte PoE destina-se apenas à conexão dentro do edifício.
