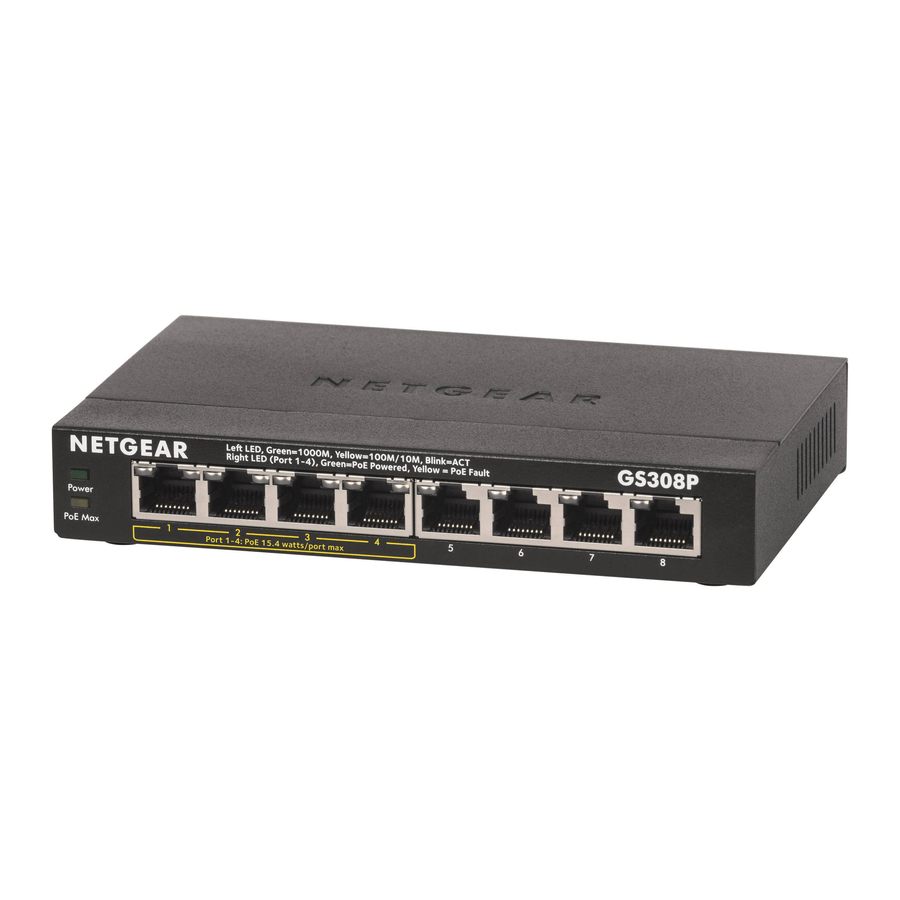

NETGEAR GS308P - Guia de Instalação do Switch Ethernet Gigabit de 8 Portas com 4 Portas PoE

Conteúdo da embalagem

• NETGEAR 8-Port Gigabit Ethernet Switch with 4-Port PoE Model GS308P (Switch Ethernet Gigabit de 8 Portas NETGEAR com 4 Portas PoE Modelo GS308P)
• Adaptador de energia
• Cabo de alimentação (varia conforme a região)
• Kit de instalação na parede
• Pés de borracha
• Guia de instalação

Conecte o equipamento

Exemplo de conexões

Este switch foi projetado apenas para uso interno. Se você quiser conectá-lo a um dispositivo localizado ao ar livre, o dispositivo externo deve estar devidamente aterrado e protegido contra surtos, e você deve instalar um protetor contra surtos Ethernet em linha entre o switch e o dispositivo externo. Não fazer isso pode danificar o switch.

Antes de conectar este switch a cabos ou dispositivos externos, consulte https://kb.netgear.com/000057103 para obter informações sobre segurança e garantia.

Conecte à energia

Verifique o status

LED de energia (Power LED)		LEDs da porta esquerda (Portas 1–4)		LEDs PoE direitos (Portas 1–8)
	Ligado		Link de 1000 Mbps		PoE em uso
	Desligado		Link de 100 ou 10 Mbps		PoE interrompido (consulte solução de problemas de PoE)
			Atividade (piscando)		Sem uso de PoE (desligado)
			Sem link (desligado)

LED PoE Max

A potência máxima de PoE (802.3af) que o switch pode fornecer a todos os dispositivos alimentados (PDs) conectados é de 53 Watts (W) no total. As portas de 1 a 4 podem suportar alimentação PoE com uma potência máxima para cada porta de 15,4W. (Para obter mais informações, consulte Considerações sobre PoE.)

O LED PoE Max indica o status da alimentação PoE que o switch pode fornecer a todos os PDs conectados.

Âmbar sólido: Menos de 7W de energia PoE estão disponíveis no switch (o LED está aceso).
Âmbar piscando: O LED PoE Max estava ativo nos dois minutos anteriores (o LED está piscando).
Desligado: Energia PoE suficiente (mais de 7W) está disponível no switch.

Considerações sobre PoE

O switch prioriza a alimentação PoE (802.3af) que fornece em ordem crescente de porta (da porta 1 à porta 4), até seu orçamento total de energia (53 Watts). Se os requisitos de energia para os dispositivos alimentados (PDs) conectados excederem o orçamento total de energia do switch, o PD na porta de número mais alto será desativado para garantir que os PDs conectados às portas de prioridade mais alta e número mais baixo sejam suportados primeiro.

Só porque um PD está listado como um dispositivo alimentado por PoE 802.3af não significa necessariamente que ele requer o limite máximo de energia da especificação. Muitos PDs exigem menos energia, permitindo que todas as quatro portas PoE estejam ativas simultaneamente.

A tabela a seguir descreve as classes de PoE e as alocações de switch.

Solução de problemas de PoE

Aqui estão algumas dicas para corrigir problemas de PoE que podem ocorrer:

• Certifique-se de que o LED PoE Max esteja apagado. Se o LED PoE Max estiver âmbar sólido, desconecte um ou mais dispositivos PoE para evitar sobrecarga de PoE. Comece desconectando o dispositivo da porta de número mais alto.
• Certifique-se de que os cabos Ethernet estejam conectados corretamente. Para cada dispositivo alimentado (PD) conectado ao switch, o LED da porta direita correspondente no switch acende em verde sólido. Se o LED da porta direita acender em âmbar sólido, ocorreu uma falha de PoE e o PoE foi interrompido devido a uma das condições listadas na tabela a seguir.

Especificações

Suporte e comunidade

Visite netgear.com/support para obter respostas às suas perguntas e acessar os downloads mais recentes.
Você também pode consultar nossa Comunidade NETGEAR para obter conselhos úteis em community.netgear.com.

Regulamentação e Jurídico

(Se este produto for vendido no Canadá, você pode acessar este documento em francês canadense em https://www.netgear.com/support/download/.)

Para obter informações sobre conformidade regulamentar, incluindo a Declaração de Conformidade da UE, visite https://www.netgear.com/about/regulatory/.

Consulte o documento de conformidade regulamentar antes de conectar a fonte de alimentação.

Para a Política de Privacidade da NETGEAR, visite https://www.netgear.com/about/privacy-policy/.

Ao usar este dispositivo, você concorda com os Termos e Condições da NETGEAR em https://www.netgear.com/about/terms-and-conditions/. Se você não concordar, devolva o dispositivo ao local de compra dentro do período de devolução.

Não use este dispositivo ao ar livre. A fonte PoE destina-se apenas à conexão dentro do edifício.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 1, Building 3
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland
© NETGEAR, Inc., NETGEAR and the NETGEAR Logo are trademarks of NETGEAR, Inc. Any non-NETGEAR trademarks are used for reference purposes only.
