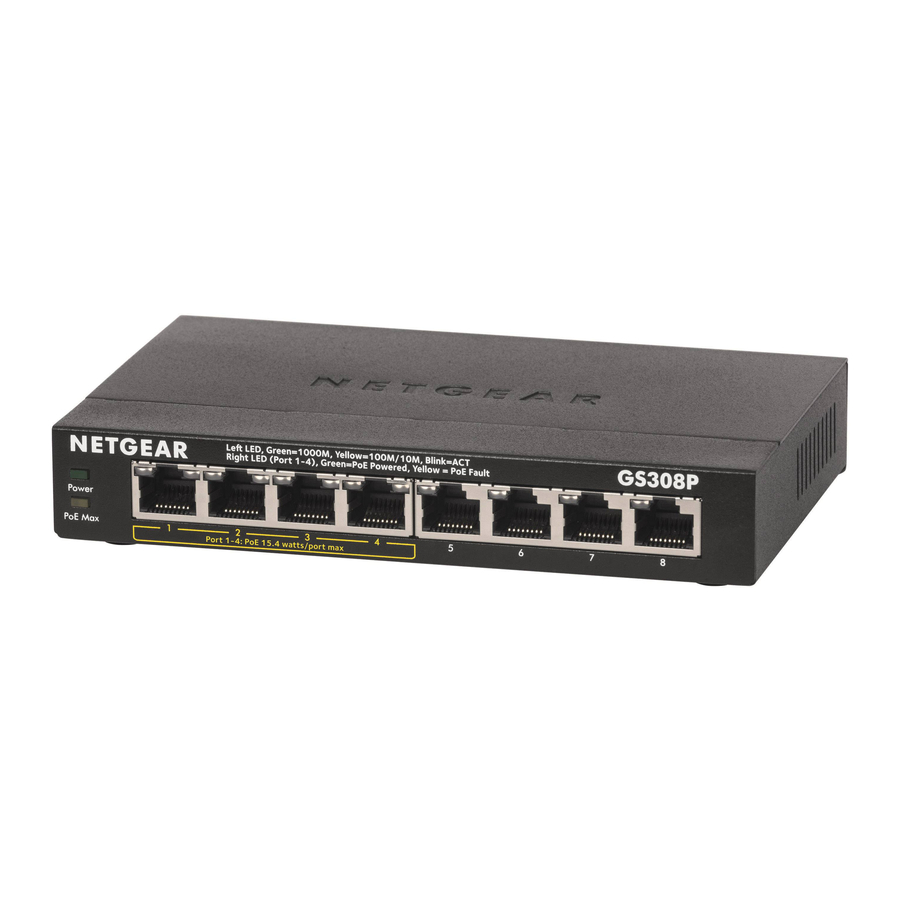

NETGEAR GS308P - Commutateur Gigabit Ethernet à 8 ports avec 4 ports PoE - Guide d'installation
Contenu de l'emballage
- Commutateur Gigabit Ethernet NETGEAR à 8 ports avec 4 ports PoE Modèle GS308P
- Adaptateur secteur
- Cordon d'alimentation (varie selon la région)
- Kit de fixation murale
- Pieds en caoutchouc
- Guide d'installation
Connecter l'équipement
Exemples de connexions
Ce commutateur est conçu pour une utilisation en intérieur uniquement. Si vous souhaitez le connecter à un appareil situé à l'extérieur, l'appareil extérieur doit être correctement mis à la terre et protégé contre les surtensions, et vous devez installer un parasurtenseur Ethernet en ligne entre le commutateur et l'appareil extérieur. Le non-respect de cette consigne peut endommager le commutateur.
Avant de connecter ce commutateur à des câbles ou des appareils extérieurs, consultez https://kb.netgear.com/000057103 pour des informations sur la sécurité et la garantie.
Connecter à l'alimentation
Vérifier l'état
| Voyant d'alimentation | Voyants de port gauche (Ports 1 à 4) | Voyants PoE droit (Ports 1 à 8) | |||
 | Allumé |  | Liaison 1000 Mbps | | PoE en utilisation |
 | Éteint |  | Liaison 100 ou 10 Mbps | | PoE arrêté (voir Dépannage PoE) |
 | Activité (clignotant) | | Aucune utilisation PoE (éteint) | ||
| | Pas de liaison (éteint) | ||||
Voyant PoE Max
La puissance PoE (802.3af) maximale que le commutateur peut fournir à tous les appareils alimentés (PD) connectés est de 53 Watts (W) au total. Les ports 1 à 4 peuvent prendre en charge l'alimentation PoE avec une puissance maximale par port de 15,4 W. (Pour plus d'informations, voir Considérations PoE.)
Le voyant PoE Max indique l'état de la puissance PoE que le commutateur peut fournir à tous les PD connectés.
Ambre fixe : Moins de 7 W de puissance PoE sont disponibles sur le commutateur (le voyant est allumé).
Ambre clignotant : Le voyant PoE Max était actif au cours des deux minutes précédentes (le voyant clignote).
Éteint : Une puissance PoE suffisante (plus de 7 W) est disponible sur le commutateur.
Considérations PoE
Le commutateur priorise l'alimentation PoE (802.3af) qu'il fournit dans l'ordre croissant des ports (du port 1 au port 4), jusqu'à son budget d'alimentation total (53 Watts). Si les besoins en alimentation des appareils alimentés (PD) connectés dépassent le budget d'alimentation total du commutateur, le PD sur le port le plus élevé est désactivé afin de garantir que les PD connectés aux ports de priorité plus élevée, de numéro inférieur, sont pris en charge en premier.
Le fait qu'un PD soit listé comme un appareil alimenté 802.3af PoE ne signifie pas nécessairement qu'il nécessite la limite de puissance maximale de la spécification. De nombreux PD nécessitent moins de puissance, permettant ainsi aux quatre ports PoE d'être actifs simultanément.
Le tableau suivant décrit les classes PoE et les allocations du commutateur.
| Classe de l'appareil | Standard | Description de la classe | Puissance minimale allouée à l'appareil alimenté | Plage de puissance fournie à l'appareil alimenté |
| 0 | PoE et PoE+ | Alimentation par défaut (complète) | 0.44W | 0.44W–12.95W |
| 1 | PoE et PoE+ | Très faible puissance | 4.0W | 0.44W–3.84W |
| 2 | PoE et PoE+ | Faible puissance | 7.0W | 3.84W–6.49W |
| 3 | PoE et PoE+ | Puissance moyenne | 15.4W | 6.49W–12.95W |
| 4 | PoE+ uniquement | Haute puissance | 30.0W | 12.95W–25.5W |
Dépannage PoE
Voici quelques conseils pour corriger les problèmes PoE qui pourraient survenir :
- Assurez-vous que le voyant PoE Max est éteint. Si le voyant PoE Max est ambre fixe, déconnectez un ou plusieurs appareils PoE pour éviter une surconsommation PoE. Commencez par déconnecter l'appareil du port le plus numéroté.
- Assurez-vous que les câbles Ethernet sont correctement branchés. Pour chaque appareil alimenté (PD) connecté au commutateur, le voyant de port droit correspondant sur le commutateur s'allume en vert fixe. Si le voyant de port droit s'allume en ambre fixe, une erreur PoE s'est produite et le PoE s'est arrêté en raison de l'une des conditions énumérées dans le tableau suivant.
| Condition de panne PoE | Solution possible |
| Un court-circuit lié au PoE s'est produit sur le port. | Le problème vient très probablement du PD connecté. Vérifiez l'état du PD ou redémarrez le PD en le déconnectant et en le reconnectant. |
| La demande de puissance PoE du PD a dépassé le niveau maximum de 16,2W autorisé par le commutateur. | |
| Le courant PoE sur le port a dépassé la limite de classification du PD. | |
| La tension PoE du port est en dehors de la plage autorisée par le commutateur. | Redémarrez le commutateur pour voir si la condition se résout d'elle-même. |
Spécifications
| Spécification | Description |
| Interface réseau | Connecteur RJ-45 pour 1000BASE-T, 100BASE-TX, ou 10BASE-T |
| Câble réseau | Câble Ethernet de catégorie 5 (Cat 5) ou supérieure |
| Ports | 8 |
| Adaptateur secteur | Entrée 48V @ 1.25 A CC |
| Consommation électrique | 7.0W max. (sans PoE) 60W max (avec PoE) |
| Budget de puissance PoE | Ports 1-4 : 15.4W maximum par port PoE, jusqu'à 53W de puissance PoE totale pour le commutateur. Pour plus d'informations, voir Considérations PoE. |
| Dimensions (L x P x H) | 6.2 po x 4.0 po x 1.1 po (158 mm x 101 mm x 29 mm) |
| Poids | 1.02 lb (0.46 kg) |
| Température de fonctionnement | 32–104°F (0–40°C) |
| Humidité de fonctionnement | 10%–90% d'humidité relative, sans condensation |
| Conformité | FCC Classe A, CE Classe A, VCCI Classe A, RCM Classe A, CCC, CB, KC |
Support et Communauté
Visitez netgear.com/support pour obtenir des réponses à vos questions et accéder aux derniers téléchargements.
Vous pouvez également consulter notre Communauté NETGEAR pour des conseils utiles à community.netgear.com.
Réglementation et Mentions légales
(Si ce produit est vendu au Canada, vous pouvez accéder à ce document en français canadien à https://www.netgear.com/support/download/.)
Pour les informations de conformité réglementaire, y compris la déclaration de conformité de l'UE, visitez https://www.netgear.com/about/regulatory/.
Consultez le document de conformité réglementaire avant de connecter l'alimentation.
Pour la politique de confidentialité de NETGEAR, visitez https://www.netgear.com/about/privacy-policy/.
En utilisant cet appareil, vous acceptez les Conditions générales de NETGEAR à https://www.netgear.com/about/terms-and-conditions/. Si vous n'êtes pas d'accord, retournez l'appareil à votre lieu d'achat pendant votre période de retour.
N'utilisez pas cet appareil à l'extérieur. La source PoE est destinée uniquement aux connexions intra-bâtiment.
