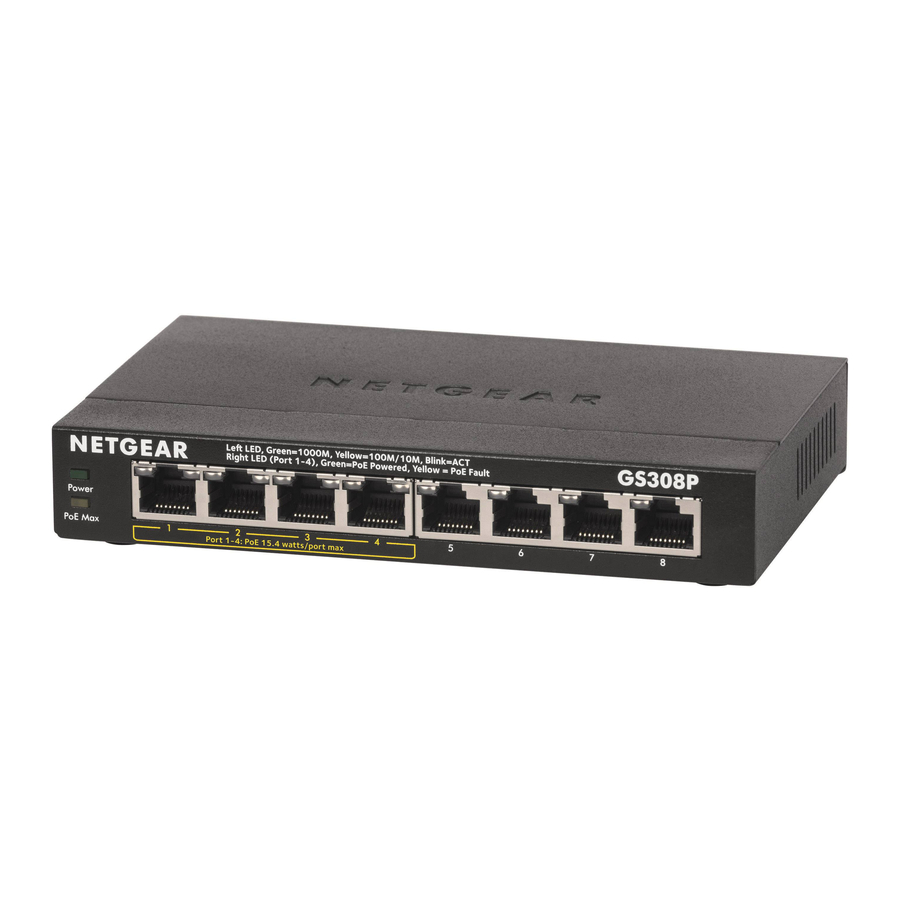

NETGEAR GS308P - Switch Ethernet Gigabit cu 8 porturi și 4 porturi PoE - Ghid de instalare

Cuprins

Conținutul pachetului

  • NETGEAR 8-Port Gigabit Ethernet Switch with 4-Port PoE Model GS308P
  • Adaptor de alimentare
  • Cablu de alimentare (variază în funcție de regiune)
  • Kit de instalare pe perete
  • Piciorușe de cauciuc
  • Ghid de instalare

Conectați echipamentul

Exemple de conexiuni

Acest switch este proiectat doar pentru utilizare în interior. Dacă doriți să-l conectați la un dispozitiv situat în exterior, dispozitivul exterior trebuie să fie împământat și protejat corespunzător împotriva supratensiunii și trebuie să instalați un protector Ethernet împotriva supratensiunii în linie între switch și dispozitivul exterior. Nerespectarea acestor instrucțiuni poate deteriora switch-ul.


Înainte de a conecta acest switch la cabluri sau dispozitive exterioare, consultați https://kb.netgear.com/000057103 pentru informații despre siguranță și garanție.

Conectați la sursa de alimentare

Conectați la sursa de alimentare

Verificați starea

Verificați starea

LED alimentare (Power LED) LED-urile portului din stânga (Porturile 1–4) LED-urile PoE din dreapta (Porturile 1–8)
Pornit Link de 1000 Mbps PoE în uz
Oprit Link de 100 sau 10 Mbps PoE oprit (consultați depanarea PoE)
Activitate (clipește) Fără utilizare PoE (oprit)
Fără link (oprit)

LED PoE Max

Puterea maximă PoE (802.3af) pe care switch-ul o poate furniza tuturor dispozitivelor alimentate (PD-uri) conectate este de 53 de wați (W) în total. Porturile 1 până la 4 pot suporta alimentare PoE cu o putere maximă pentru fiecare port de 15,4 W. (Pentru mai multe informații, consultați Considerații PoE.)

LED-ul PoE Max indică starea alimentării PoE pe care switch-ul o poate furniza tuturor PD-urilor conectate.

Chihlimbar continuu: Pe switch este disponibilă o putere PoE mai mică de 7 W (LED-ul este aprins).
Chihlimbar intermitent: LED-ul PoE Max a fost activ în ultimele două minute (LED-ul clipește).
Oprit: Pe switch este disponibilă o putere PoE suficientă (mai mare de 7 W).

Considerații PoE

Switch-ul prioritizează alimentarea PoE (802.3af) pe care o furnizează în ordine crescătoare a porturilor (de la portul 1 la portul 4), până la bugetul său total de putere (53 de wați). Dacă cerințele de alimentare pentru dispozitivele alimentate (PD-uri) conectate depășesc bugetul total de putere al switch-ului, PD-ul de pe portul cu numărul cel mai mare este dezactivat pentru a se asigura că PD-urile care sunt conectate la porturile cu prioritate mai mare, cu numere mai mici, sunt suportate mai întâi.

Doar pentru că un PD este listat ca un dispozitiv alimentat PoE 802.3af nu înseamnă neapărat că necesită limita maximă de putere a specificației. Multe PD-uri necesită mai puțină putere, permițând ca toate cele patru porturi PoE să fie active simultan.

Tabelul următor descrie clasele PoE și alocările switch-ului.

Clasa dispozitivului Standard Descrierea clasei Putere minimă
alocată
dispozitivului alimentat		 Intervalul de putere
furnizat
dispozitivului alimentat
0 PoE și PoE+ Alimentare implicită (completă) 0,44 W 0,44 W–12,95 W
1 PoE și PoE+ Putere foarte scăzută 4,0 W 0,44 W–3,84 W
2 PoE și PoE+ Putere scăzută 7,0 W 3,84 W–6,49 W
3 PoE și PoE+ Putere medie 15,4 W 6,49 W–12,95 W
4 PoE+ numai Putere mare 30,0 W 12,95 W–25,5 W

Depanare PoE

Iată câteva sfaturi pentru corectarea problemelor PoE care pot apărea:

  • Asigurați-vă că LED-ul PoE Max este oprit. Dacă LED-ul PoE Max este chihlimbar continuu, deconectați unul sau mai multe dispozitive PoE pentru a preveni suprasolicitarea PoE. Începeți prin a deconecta dispozitivul de la portul cu numărul cel mai mare.
  • Asigurați-vă că cablurile Ethernet sunt conectate corect. Pentru fiecare dispozitiv alimentat (PD) care este conectat la switch, LED-ul portului din dreapta corespunzător de pe switch se aprinde verde continuu. Dacă LED-ul portului din dreapta se aprinde chihlimbar continuu, a apărut o defecțiune PoE și PoE s-a oprit din cauza uneia dintre condițiile care sunt enumerate în tabelul următor.
Condiție de defecțiune PoE Soluție posibilă
A apărut un scurtcircuit legat de PoE pe port. Problema este cel mai probabil cu PD-ul conectat. Verificați starea PD-ului sau reporniți PD-ul deconectând și reconectând PD-ul.
Cererea de putere PoE a PD-ului a depășit nivelul maxim de 16,2 W pe care îl permite switch-ul.
Curentul PoE de pe port a depășit limita de clasificare a PD-ului.
Tensiunea PoE a portului este în afara intervalului pe care îl permite switch-ul. Reporniți switch-ul pentru a vedea dacă starea se rezolvă de la sine.

Specificații

Specificație Descriere
Interfață de rețea Conector RJ-45 pentru 1000BASE-T, 100BASE-TX sau 10BASE-T
Cablu de rețea Cablu Ethernet de categoria 5 (Cat 5) sau superioară
Porturi 8
Adaptor de alimentare Intrare de 48 V @ 1,25 A DC
Consum de energie 7,0 W max. (fără PoE)
60 W max. (cu PoE)
Buget de putere PoE Porturile 1-4: 15,4 W maximum per port PoE, până la 53 W putere PoE totală pentru switch.
Pentru mai multe informații, consultați Considerații PoE.
Dimensiuni (L x A x Î) 6,2 in. x 4,0 in. x 1,1 in.
(158 mm x 101 mm x 29 mm)
Greutate 1,02 lb (0,46 kg)
Temperatura de funcționare 32–104 °F (0–40 °C)
Umiditate de funcționare Umiditate relativă de 10%–90%, fără condensare
Conformitate FCC Class A, CE Class A, VCCI Class A, RCM Class A, CCC, CB, KC

Asistență și comunitate

Vizitați netgear.com/support pentru a obține răspunsuri la întrebări și pentru a accesa cele mai recente descărcări.
Puteți, de asemenea, să consultați Comunitatea NETGEAR pentru sfaturi utile la community.netgear.com.

(Dacă acest produs este vândut în Canada, puteți accesa acest document în franceză canadiană la https://www.netgear.com/support/download/.)

Pentru informații despre conformitatea cu reglementările, inclusiv Declarația de conformitate UE, vizitați https://www.netgear.com/about/regulatory/.

Consultați documentul de conformitate cu reglementările înainte de a conecta sursa de alimentare.

Pentru Politica de confidențialitate NETGEAR, vizitați https://www.netgear.com/about/privacy-policy/.

Prin utilizarea acestui dispozitiv, sunteți de acord cu Termenii și condițiile NETGEAR de la https://www.netgear.com/about/terms-and-conditions/. Dacă nu sunteți de acord, returnați dispozitivul la locul de achiziție în perioada de returnare.

Nu utilizați acest dispozitiv în aer liber. Sursa PoE este destinată numai conectării în interiorul clădirii.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 1, Building 3
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland
© NETGEAR, Inc., NETGEAR and the NETGEAR Logo are trademarks of NETGEAR, Inc. Any non-NETGEAR trademarks are used for reference purposes only.
