NETGEAR GS308P - 8-Port Gigabit Ethernet Switch With 4-Port PoE -asennusopas

Sisältö

1 Pakkauksen sisältö
2 Laitteiden yhdistäminen
3 Virran kytkeminen
4 Tilan tarkistaminen
5 PoE Max LED
6 PoE-näkökohdat
7 PoE-vianmääritys
8 Tekniset tiedot
9 Tuki ja yhteisö
10 Säädökset ja lakiasiat
11 References
12 Lataa käyttöohje
13 Muilla kielillä

Pakkauksen sisältö

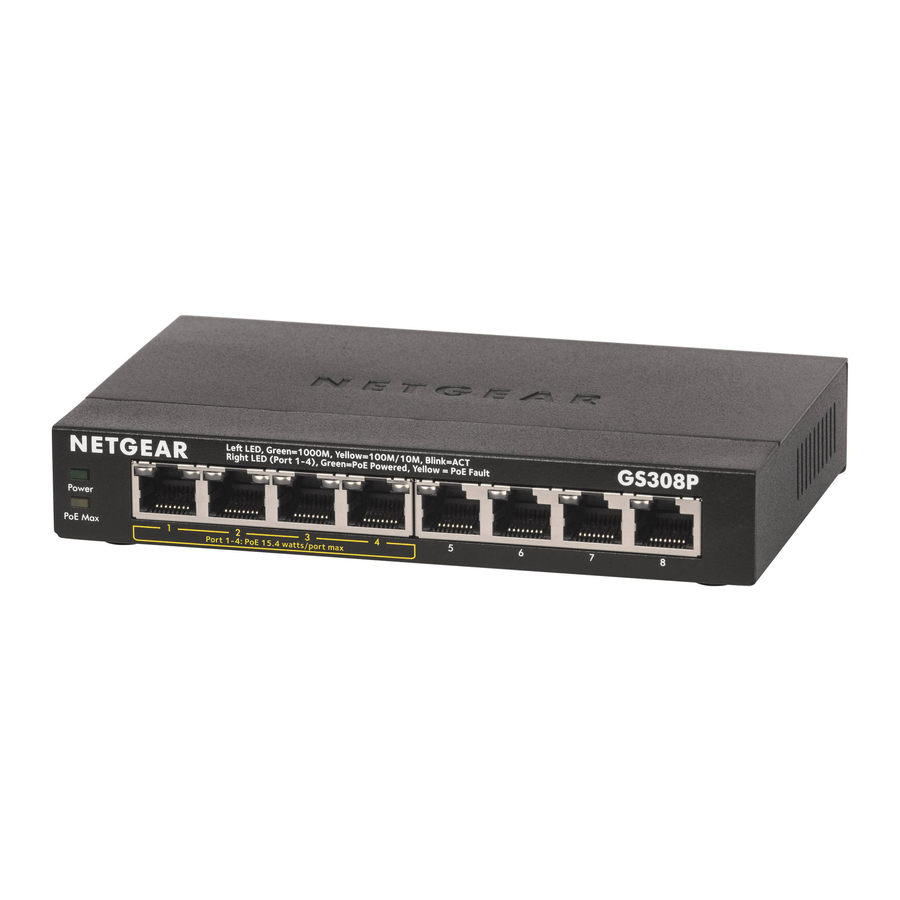

NETGEAR 8-Port Gigabit Ethernet Switch with 4-Port PoE Model GS308P
Virtalähde
Virtajohto (vaihtelee alueittain)
Seinäasennussarja
Kumijalat
Asennusopas

Laitteiden yhdistäminen

Esimerkkiyhteydet

Tämä kytkin on suunniteltu vain sisäkäyttöön. Jos haluat liittää sen ulkona sijaitsevaan laitteeseen, ulkolaitteen on oltava asianmukaisesti maadoitettu ja suojattu ylijännitteeltä, ja sinun on asennettava Ethernet-ylijännitesuoja kytkimen ja ulkolaitteen väliin. Muussa tapauksessa kytkin voi vaurioitua.

Ennen kuin liität tämän kytkimen ulkokaapeleihin tai -laitteisiin, katso turvallisuus- ja takuutiedot osoitteesta https://kb.netgear.com/000057103.

Virran kytkeminen

Tilan tarkistaminen

Power LED (virran merkkivalo)		Left Port LEDs (Ports 1–4) (vasemman portin merkkivalot (portit 1–4))		Right PoE LEDs (Ports 1–8) (oikean PoE:n merkkivalot (portit 1–8))
	Päällä		1000 Mbps linkki		PoE käytössä
	Pois päältä		100 tai 10 Mbps linkki		PoE pysäytetty (katso PoE-vianmääritys)
			Aktiivisuus (vilkkuu)		Ei PoE-käyttöä (pois päältä)
			Ei linkkiä (pois päältä)

PoE Max LED

Suurin PoE (802.3af) -teho, jonka kytkin voi toimittaa kaikille liitetyille virroitettaville laitteille (PD), on yhteensä 53 wattia (W). Portit 1–4 voivat tukea PoE-virtaa, jonka enimmäisteho on 15,4 W kutakin porttia kohden. (Lisätietoja on kohdassa PoE-näkökohdat.)

PoE Max LED ilmaisee sen PoE-virran tilan, jonka kytkin voi toimittaa kaikille liitetyille PD:ille.

Solid amber (tasainen oranssi): Kytkimessä on käytettävissä alle 7 W PoE-virtaa (merkkivalo palaa).
Blinking amber (vilkkuva oranssi): PoE Max LED oli aktiivinen edellisten kahden minuutin aikana (merkkivalo vilkkuu).
Off (pois päältä): Kytkimessä on riittävästi (yli 7 W) PoE-virtaa.

PoE-näkökohdat

Kytkin priorisoi PoE (802.3af) -virran, jonka se syöttää nousevassa porttijärjestyksessä (portista 1 porttiin 4) kokonaistehobudjettiinsa (53 W) asti. Jos liitettyjen virroitettavien laitteiden (PD) tehovaatimukset ylittävät kytkimen kokonaistehobudjetin, korkeimman numeron portissa oleva PD poistetaan käytöstä, jotta varmistetaan, että korkeamman prioriteetin, pienemmän numeron portteihin liitettyjä PD:itä tuetaan ensin.

Vaikka PD on lueteltu 802.3af PoE -virroitettavana laitteena, se ei välttämättä tarkoita, että se vaatii spesifikaation enimmäistehorajaa. Monet PD:t vaativat vähemmän virtaa, jolloin kaikki neljä PoE-porttia voivat olla aktiivisia samanaikaisesti.

Seuraava taulukko kuvaa PoE-luokat ja kytkinallokaatiot.

Device Class (laiteluokka)	Standard (standardi)	Class Description (luokan kuvaus)	Minimum Power (vähimmäisteho) Allocated to the (allokoitu) Powered Device (virroitettavalle laitteelle)	Range of Power (tehoalue) Delivered to the (toimitettu) Powered Device (virroitettavalle laitteelle)
0	PoE and PoE+	Default power (full) (oletusteho (täysi))	0.44W	0.44W–12.95W
1	PoE and PoE+	Very low power (hyvin pieni teho)	4.0W	0.44W–3.84W
2	PoE and PoE+	Low power (pieni teho)	7.0W	3.84W–6.49W
3	PoE and PoE+	Mid power (keskiteho)	15.4W	6.49W–12.95W
4	PoE+ only (vain PoE+)	High power (suuri teho)	30.0W	12.95W–25.5W

PoE-vianmääritys

Tässä on joitain vinkkejä mahdollisesti ilmenevien PoE-ongelmien korjaamiseen:

Varmista, että PoE Max LED on pois päältä. Jos PoE Max LED palaa tasaisesti oranssina, irrota yksi tai useampi PoE-laite PoE:n ylitilaamisen estämiseksi. Aloita irrottamalla laite korkeimman numeron portista.
Varmista, että Ethernet-kaapelit on kytketty oikein. Jokaiselle kytkimeen liitetylle virroitettavalle laitteelle (PD) vastaava oikeanpuoleinen portin merkkivalo kytkimessä palaa tasaisesti vihreänä. Jos oikeanpuoleinen portin merkkivalo palaa tasaisesti oranssina, on tapahtunut PoE-vika ja PoE on pysähtynyt jonkin seuraavassa taulukossa luetellun tilan vuoksi.

PoE Fault Condition (PoE-vian tila)	Possible Solution (mahdollinen ratkaisu)
Portissa tapahtui PoE:hen liittyvä oikosulku.	Ongelma on todennäköisimmin liitetyssä PD:ssä. Tarkista PD:n kunto tai käynnistä PD uudelleen irrottamalla ja liittämällä PD uudelleen.
PD:n PoE-tehontarve ylitti kytkimen salliman enimmäistason 16,2 W.
Portin PoE-virta ylitti PD:n luokittelurajan.
Portin PoE-jännite on kytkimen salliman alueen ulkopuolella.	Käynnistä kytkin uudelleen nähdäksesi, ratkeaako tila itsestään.

Tekniset tiedot

Specification (tekniset tiedot)	Description (kuvaus)
Network interface (verkkoliitäntä)	RJ-45-liitin 1000BASE-T-, 100BASE-TX- tai 10BASE-T-liitännälle
Network cable (verkkojohto)	Luokan 5 (Cat 5) tai korkeamman luokituksen Ethernet-kaapeli
Ports (portit)	8
Power adapter (virtalähde)	48V @ 1.25 A DC-sisääntulo
Power consumption (virrankulutus)	7.0W max. (no PoE) (ei PoE:tä) 60W max (with PoE) (PoE:llä)
PoE power budget (PoE-tehobudjetti)	Portit 1-4: 15,4 W enintään per PoE-portti, jopa 53 W kokonais-PoE-tehoa kytkimelle. Lisätietoja on kohdassa PoE-näkökohdat.
Dimensions (W x D x H) (mitat (L x S x K))	6.2 in. x 4.0 in. x 1.1 in. (tuumaa) (158 mm x 101 mm x 29 mm)
Weight (paino)	1.02 lb (0.46 kg) (paunaa)
Operating temperature (käyttölämpötila)	32–104°F (0–40°C)
Operating humidity (käyttökosteus)	10%–90% suhteellinen kosteus, ei tiivistyvä
Compliance (vaatimustenmukaisuus)	FCC Class A, CE Class A, VCCI Class A, RCM Class A, CCC, CB, KC

Tuki ja yhteisö

Vieraile osoitteessa netgear.com/support saadaksesi vastauksia kysymyksiisi ja päästäksesi uusimpiin latauksiin.
Voit myös tutustua NETGEAR-yhteisöömme saadaksesi hyödyllisiä neuvoja osoitteessa community.netgear.com.

Säädökset ja lakiasiat

(Jos tätä tuotetta myydään Kanadassa, voit lukea tämän asiakirjan kanadanranskaksi osoitteessa https://www.netgear.com/support/download/.)

Lisätietoja säädöstenmukaisuudesta, mukaan lukien EU-vaatimustenmukaisuusvakuutus, on osoitteessa https://www.netgear.com/about/regulatory/.

Tutustu säädöstenmukaisuutta koskevaan asiakirjaan ennen virtalähteen liittämistä.

NETGEARin tietosuojakäytännön löydät osoitteesta https://www.netgear.com/about/privacy-policy/.

Käyttämällä tätä laitetta hyväksyt NETGEARin käyttöehdot, jotka ovat luettavissa osoitteessa https://www.netgear.com/about/terms-and-conditions/. Jos et hyväksy ehtoja, palauta laite ostopaikkaasi palautusaikasi kuluessa.

Älä käytä tätä laitetta ulkona. PoE-lähde on tarkoitettu vain rakennuksen sisäiseen liitäntään.
