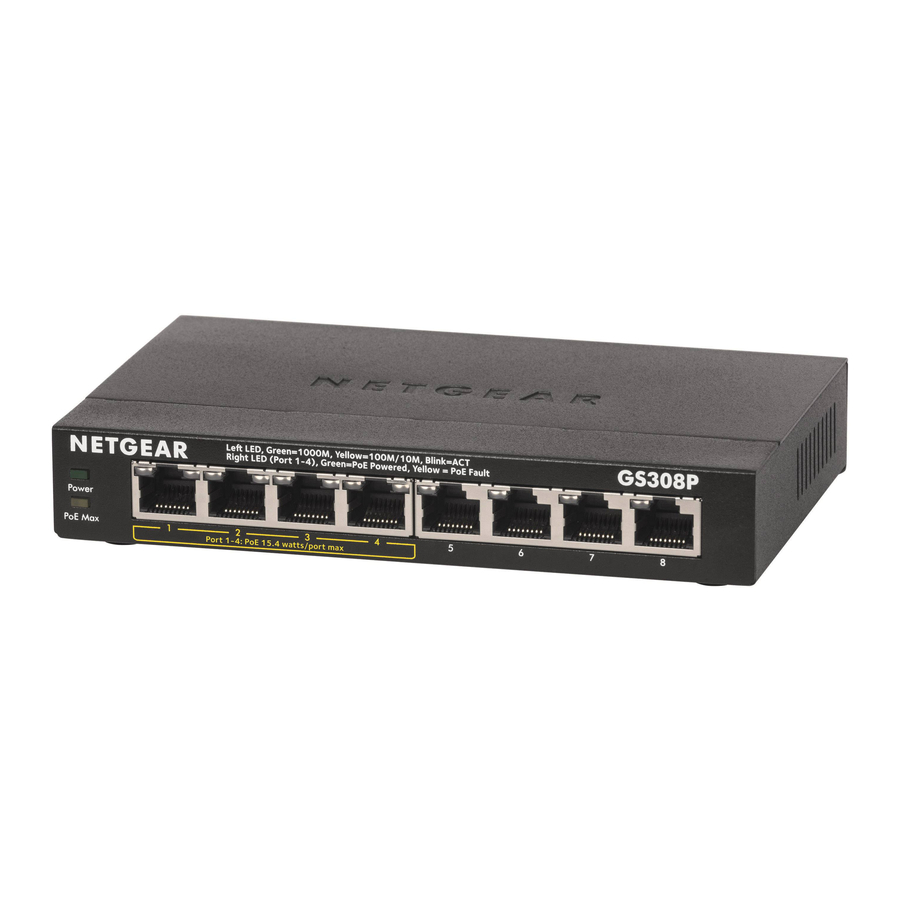

NETGEAR GS308P - 8-Portowy Gigabitowy Przełącznik Ethernet z 4-Portowym PoE - Przewodnik Instalacji
Zawartość opakowania
- NETGEAR 8-Portowy Gigabitowy Przełącznik Ethernet z 4-Portowym PoE Model GS308P
- Zasilacz
- Przewód zasilający (zależny od regionu)
- Zestaw do montażu na ścianie
- Gumowe nóżki
- Przewodnik instalacji
Podłączanie sprzętu
Przykładowe połączenia
Ten przełącznik jest przeznaczony wyłącznie do użytku w pomieszczeniach. Jeśli chcesz go podłączyć do urządzenia znajdującego się na zewnątrz, urządzenie zewnętrzne musi być odpowiednio uziemione i zabezpieczone przed przepięciami, a pomiędzy przełącznikiem a urządzeniem zewnętrznym należy zainstalować liniowy ogranicznik przepięć Ethernet. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie przełącznika.
Przed podłączeniem tego przełącznika do kabli lub urządzeń zewnętrznych, zapoznaj się z informacjami dotyczącymi bezpieczeństwa i gwarancji na stronie https://kb.netgear.com/000057103.
Podłączanie do zasilania
Sprawdzanie statusu
| Dioda LED zasilania (Power LED) | Lewe diody LED portów (Porty 1–4) | Prawe diody LED PoE (Porty 1–8) | |||
 | Włączona (On) |  | Połączenie 1000 Mbps | | PoE w użyciu (PoE in use) |
 | Wyłączona (Off) |  | Połączenie 100 lub 10 Mbps | | PoE zatrzymane (patrz rozwiązywanie problemów z PoE) |
 | Aktywność (miganie) | | Brak użycia PoE (wyłączone) | ||
| | Brak połączenia (wyłączone) | ||||
Dioda LED PoE Max
Maksymalna moc PoE (802.3af), jaką przełącznik może dostarczyć do wszystkich podłączonych urządzeń zasilanych (PD), wynosi łącznie 53 W (W). Porty od 1 do 4 mogą obsługiwać zasilanie PoE z maksymalną mocą na port wynoszącą 15,4 W. (Więcej informacji można znaleźć w części Rozważania dotyczące PoE.)
Dioda LED PoE Max wskazuje status zasilania PoE, które przełącznik może dostarczyć do wszystkich podłączonych urządzeń PD.
Świeci na pomarańczowo: Dostępne jest mniej niż 7 W mocy PoE na przełączniku (dioda LED jest włączona).
Miga na pomarańczowo: Dioda LED PoE Max była aktywna w ciągu ostatnich dwóch minut (dioda LED miga).
Wyłączona (Off): Dostępna jest wystarczająca (ponad 7 W) moc PoE na przełączniku.
Rozważania dotyczące PoE
Przełącznik priorytetyzuje zasilanie PoE (802.3af), które dostarcza w kolejności rosnącej numeracji portów (od portu 1 do portu 4), aż do całkowitego budżetu mocy (53 W). Jeśli zapotrzebowanie na moc podłączonych urządzeń zasilanych (PD) przekracza całkowity budżet mocy przełącznika, urządzenie PD na porcie o najwyższym numerze jest wyłączane, aby zapewnić, że urządzenia PD podłączone do portów o wyższym priorytecie i niższych numerach są obsługiwane w pierwszej kolejności.
To, że urządzenie PD jest wymienione jako urządzenie zasilane PoE 802.3af, niekoniecznie oznacza, że wymaga maksymalnego limitu mocy specyfikacji. Wiele urządzeń PD wymaga mniej mocy, co pozwala na jednoczesną aktywność wszystkich czterech portów PoE.
Poniższa tabela opisuje klasy PoE i alokacje przełącznika.
| Klasa urządzenia (Device Class) | Standard | Opis klasy (Class Description) | Minimalna moc przydzielona do urządzenia zasilanego | Zakres mocy dostarczanej do urządzenia zasilanego |
| 0 | PoE i PoE+ | Domyślna moc (pełna) | 0.44W | 0.44W–12.95W |
| 1 | PoE i PoE+ | Bardzo niska moc | 4.0W | 0.44W–3.84W |
| 2 | PoE i PoE+ | Niska moc | 7.0W | 3.84W–6.49W |
| 3 | PoE i PoE+ | Średnia moc | 15.4W | 6.49W–12.95W |
| 4 | Tylko PoE+ | Wysoka moc | 30.0W | 12.95W–25.5W |
Rozwiązywanie problemów z PoE
Oto kilka wskazówek dotyczących rozwiązywania problemów z PoE, które mogą wystąpić:
- Upewnij się, że dioda LED PoE Max jest wyłączona. Jeśli dioda LED PoE Max świeci na pomarańczowo, odłącz jedno lub więcej urządzeń PoE, aby zapobiec nadmiernemu wykorzystaniu PoE. Zacznij od odłączenia urządzenia od portu o najwyższym numerze.
- Upewnij się, że kable Ethernet są prawidłowo podłączone. Dla każdego urządzenia zasilanego (PD), które jest podłączone do przełącznika, odpowiednia prawa dioda LED portu na przełączniku świeci na zielono. Jeśli prawa dioda LED portu świeci na pomarańczowo, wystąpił błąd PoE i PoE zostało zatrzymane z powodu jednego z warunków wymienionych w poniższej tabeli.
| Warunek błędu PoE | Możliwe rozwiązanie |
| Na porcie wystąpiło zwarcie związane z PoE. | Problem najprawdopodobniej dotyczy podłączonego urządzenia PD. Sprawdź stan urządzenia PD lub uruchom ponownie urządzenie PD, odłączając i ponownie podłączając urządzenie PD. |
| Zapotrzebowanie na moc PoE urządzenia PD przekroczyło maksymalny poziom 16,2 W, na który pozwala przełącznik. | |
| Prąd PoE na porcie przekroczył limit klasyfikacji urządzenia PD. | |
| Napięcie PoE portu wykracza poza zakres dopuszczalny przez przełącznik. | Uruchom ponownie przełącznik, aby sprawdzić, czy stan sam się rozwiąże. |
Specyfikacje
| Specyfikacja | Opis |
| Interfejs sieciowy | Złącze RJ-45 dla 1000BASE-T, 100BASE-TX lub 10BASE-T |
| Kabel sieciowy | Kabel Ethernet kategorii 5 (Cat 5) lub wyższej |
| Porty | 8 |
| Zasilacz | Wejście 48V @ 1.25 A DC |
| Pobór mocy | 7.0W maks. (bez PoE) 60W maks. (z PoE) |
| Budżet mocy PoE | Porty 1-4: Maksymalnie 15,4 W na port PoE, do 53 W całkowitej mocy PoE dla przełącznika. Więcej informacji można znaleźć w części Rozważania dotyczące PoE. |
| Wymiary (szer. x gł. x wys.) | 6.2 cala x 4.0 cala x 1.1 cala (158 mm x 101 mm x 29 mm) |
| Waga | 1.02 funta (0.46 kg) |
| Temperatura pracy | 32–104°F (0–40°C) |
| Wilgotność pracy | 10%–90% wilgotności względnej, bez kondensacji |
| Zgodność | FCC Class A, CE Class A, VCCI Class A, RCM Class A, CCC, CB, KC |
Wsparcie i społeczność
Odwiedź stronę netgear.com/support, aby uzyskać odpowiedzi na pytania i dostęp do najnowszych plików do pobrania.
Możesz również sprawdzić naszą społeczność NETGEAR, aby uzyskać pomocne porady na stronie community.netgear.com.
Przepisy prawne
(Jeśli ten produkt jest sprzedawany w Kanadzie, możesz uzyskać dostęp do tego dokumentu w kanadyjskiej wersji językowej francuskiej na stronie https://www.netgear.com/support/download/.)
Informacje dotyczące zgodności z przepisami, w tym Deklarację Zgodności UE, można znaleźć na stronie https://www.netgear.com/about/regulatory/.
Przed podłączeniem zasilacza zapoznaj się z dokumentem dotyczącym zgodności z przepisami.
Aby zapoznać się z Polityką Prywatności firmy NETGEAR, odwiedź stronę https://www.netgear.com/about/privacy-policy/.
Korzystając z tego urządzenia, wyrażasz zgodę na Warunki Korzystania NETGEAR na stronie https://www.netgear.com/about/terms-and-conditions/. Jeśli się nie zgadzasz, zwróć urządzenie do miejsca zakupu w okresie zwrotu.
Nie używaj tego urządzenia na zewnątrz. Źródło PoE jest przeznaczone wyłącznie do połączeń wewnątrz budynków.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
NETGEAR INTERNATIONAL LTD
Floor 1, Building 3
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland
© NETGEAR, Inc., NETGEAR i logo NETGEAR są znakami towarowymi firmy NETGEAR, Inc. Wszelkie znaki towarowe inne niż NETGEAR są używane wyłącznie w celach informacyjnych.
