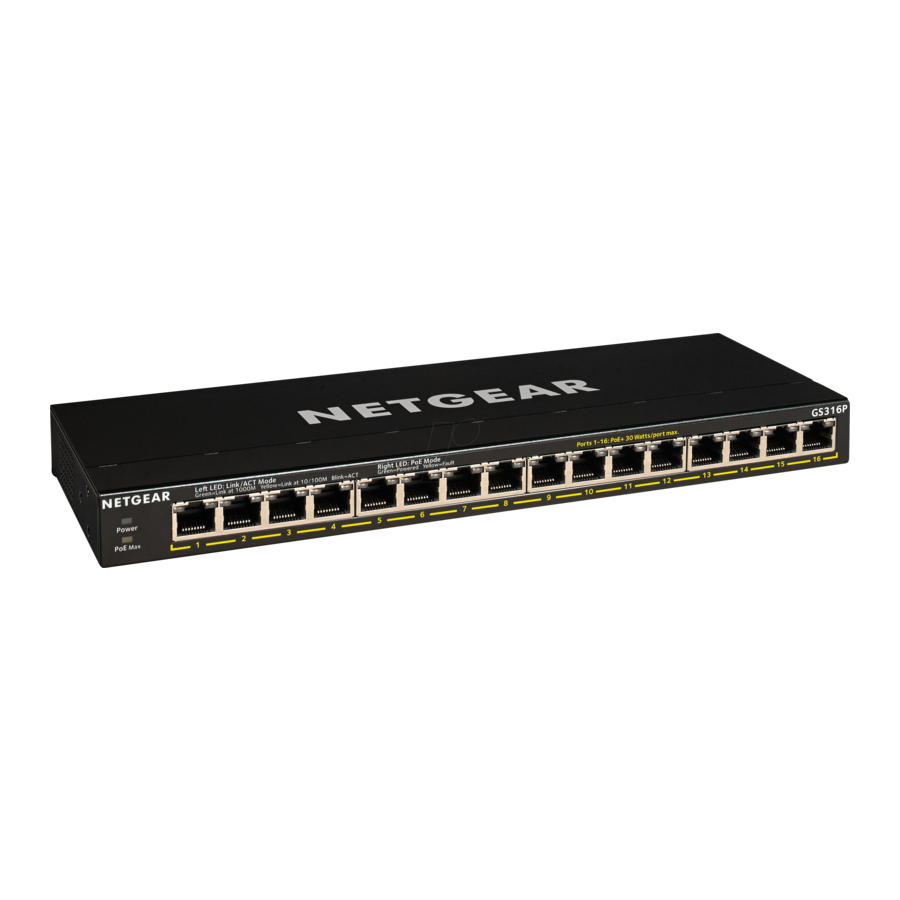

NETGEAR GS316P, GS316PP Instrukcja Instalacji

Zawartość opakowania

• Przełącznik (Switch)
• Przewód zasilający (różni się w zależności od regionu)
• Zasilacz (130W dla GS316P/200W dla GS316PP)
• Zestaw do montażu na ścianie
• Gumowe nóżki
• Opaski montażowe (do zasilacza)
• Instrukcja instalacji

Zarejestruj się w aplikacji NETGEAR Insight

1. Wyszukaj NETGEAR Insight i pobierz najnowszą aplikację.



2. Załóż konto NETGEAR, jeśli go nie masz.
3. Dotknij menu w lewym górnym rogu.
4. Dotknij REGISTER ANY NETGEAR DEVICE ("Zarejestruj dowolne urządzenie NETGEAR").
5. Wprowadź numer seryjny znajdujący się na spodzie przełącznika lub użyj aparatu w urządzeniu mobilnym, aby zeskanować kod kreskowy numeru seryjnego.
6. Dotknij GO ("Idź").
   Przełącznik jest zarejestrowany i dodany do Twojego konta. Możesz teraz wyświetlić przełącznik w aplikacji NETGEAR Insight.

Uwaga: Ponieważ jest to przełącznik niezarządzalny, nie można go konfigurować ani zarządzać nim w NETGEAR Insight.

Podłącz przełącznik

Przykładowe połączenia

1. Podłącz urządzenia sieciowe do portów w przełączniku.
2. Podłącz port RJ-45 w przełączniku do sieci.
   Uwaga: W małej sieci biurowej lub domowej podłącz przełącznik do portu LAN routera, który z kolei jest podłączony do modemu internetowego.
3. Włącz przełącznik.

Uwagi dotyczące PoE

Przełącznik priorytetowo traktuje zasilanie PoE+, które dostarcza w kolejności rosnącej numeracji portów (od portu 1 do portu 16). Jeśli łączne zapotrzebowanie na moc wszystkich podłączonych urządzeń zasilanych (PD) przekracza budżet mocy przełącznika, urządzenie PD na porcie o najwyższym numerze jest wyłączane, aby zapewnić, że urządzenia PD podłączone do portów o wyższym priorytecie i niższych numerach są obsługiwane w pierwszej kolejności.
Poniższe tabele opisują modele zasilaczy, które są kompatybilne z przełącznikami GS316P i GS316PP, ich klasy PoE i alokacje przełączników:
Uwaga: Wymieniony całkowity budżet mocy jest maksymalnym limitem mocy dla przełącznika. Wiele urządzeń PD wymaga mniej niż maksymalna moc, więc łączne zapotrzebowanie na moc jest niższe niż maksimum, co pozwala na jednoczesną aktywność wszystkich szesnastu portów PoE.

Zasilacze i całkowite budżety mocy dla GS316P i GS316PP:

Klasy PoE i alokacje przełączników:

Sprawdź status PoE

Przełącznik może dostarczyć do 30W PoE+ (IEEE 802.3at) do każdego portu, z maksymalnym budżetem mocy PoE wynoszącym łącznie 76W z zasilaczem 90W, łącznie 115W z zasilaczem 130W i łącznie 183W z zasilaczem 200W na wszystkich aktywnych portach PoE+.
Dioda PoE Max LED wskazuje status budżetu PoE na przełączniku:

	Świeci ciągłym żółtym światłem. Dostępne jest mniej niż 7W mocy PoE na przełączniku.
	Miga na żółto. Dioda PoE Max LED świeciła ciągłym światłem w ciągu ostatnich dwóch minut.
	Dostępna jest wystarczająca (ponad 7W) moc PoE na przełączniku (dioda LED jest wyłączona).

Kable i prędkości

Poniższa tabela opisuje kable sieciowe, których można użyć do połączeń przełącznika, oraz prędkości, które te kable mogą obsługiwać, do 328 stóp (100 metrów).

Przymocuj przełącznik do ściany

Aby przymocować przełącznik do ściany, potrzebne są śruby do montażu na ścianie, które są dostarczane z przełącznikiem.
Aby przymocować przełącznik do ściany:

1. Zlokalizuj dwa otwory montażowe na dolnym panelu przełącznika.
2. Zaznacz i wywierć dwa otwory montażowe w ścianie, w miejscu, w którym chcesz zamontować przełącznik.
   Dwa otwory montażowe muszą znajdować się w precyzyjnej odległości 4,27 cala (108,4 mm) od siebie.
3. Włóż dostarczone kotwy do ściany i dokręć dostarczone śruby śrubokrętem krzyżakowym nr 2.
   Uwaga: Pozostaw około 0,125 cala (4 mm) każdej śruby wystającej ze ściany, aby można było włożyć śruby do otworów na dolnym panelu.

Zmień budżet PoE przełącznika

Możesz przesunąć suwak z tyłu przełącznika, aby zwiększyć lub zmniejszyć budżet PoE. Możesz zwiększyć budżet PoE, jeśli kupisz zasilacz o większej mocy. Możesz również przesunąć suwak do budżetu PoE, który jest niższy niż moc zasilacza. Zmniejsza to zużycie energii przez przełącznik. Zalecamy jednak używanie ustawienia suwaka, które odpowiada zasilaczowi.

1. Wyłącz przełącznik i odłącz przewód zasilający.
2. Przesuń suwak do ustawienia odpowiadającego mocy nowego zasilacza.
3. Podłącz przewód zasilający i włącz przełącznik.

Rozwiązywanie problemów z PoE

Oto kilka wskazówek dotyczących rozwiązywania problemów z PoE, które mogą wystąpić:

• Upewnij się, że dioda PoE Max LED jest wyłączona. Jeśli dioda PoE Max LED świeci ciągłym żółtym światłem, odłącz jedno lub więcej urządzeń PoE, aby zapobiec nadmiernemu wykorzystaniu PoE. Zacznij od odłączenia urządzenia od portu o najwyższym numerze.
• Upewnij się, że kable Ethernet są prawidłowo podłączone. Dla każdego urządzenia zasilanego (PD), które jest podłączone do przełącznika, odpowiednia prawa dioda portu na przełączniku świeci ciągłym zielonym światłem. Jeśli prawa dioda portu świeci ciągłym żółtym światłem, wystąpiła awaria PoE i PoE zostało zatrzymane z powodu jednego z warunków wymienionych w poniższej tabeli.

Specyfikacje

Wsparcie

Możesz odwiedzić stronę https://www.netgear.com/support/, aby zarejestrować swój produkt, uzyskać pomoc, uzyskać dostęp do najnowszych plików do pobrania i instrukcji obsługi oraz dołączyć do naszej społeczności. Zalecamy korzystanie tylko z oficjalnych zasobów pomocy technicznej NETGEAR.
(Jeśli ten produkt jest sprzedawany w Kanadzie, możesz uzyskać dostęp do tego dokumentu w języku francuskim kanadyjskim pod adresem https://www.netgear.com/support/download/.)
Informacje dotyczące zgodności z przepisami, w tym Deklarację Zgodności UE, można znaleźć na stronie https://www.netgear.com/about/regulatory/.
Przed podłączeniem zasilania zapoznaj się z dokumentem dotyczącym zgodności z przepisami.
Nie używaj tego urządzenia na zewnątrz. Źródło PoE jest przeznaczone wyłącznie do połączeń wewnątrz budynku.
