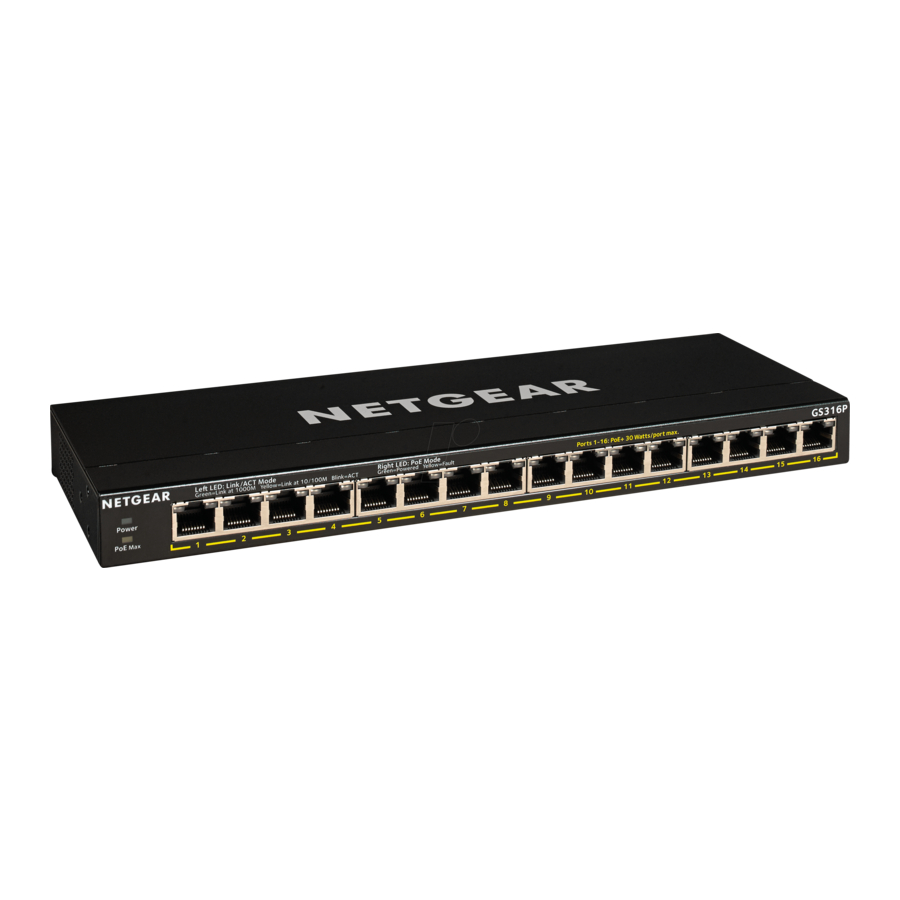

NETGEAR GS316P, GS316PP Priručnik za instalaciju

Sadržaj pakiranja

• Switch (sklopka)
• Kabel za napajanje (razlikuje se ovisno o regiji)
• Adapter za napajanje (130W za GS316P/200W za GS316PP)
• Komplet za montažu na zid
• Gumene nožice
• Montažne vezice (za adapter za napajanje)
• Vodič za instalaciju

Registrirajte se pomoću aplikacije NETGEAR Insight

1. Potražite NETGEAR Insight i preuzmite najnoviju aplikaciju.



2. Postavite NETGEAR račun ako ga nemate.
3. Dodirnite izbornik u gornjem lijevom kutu.
4. Dodirnite REGISTER ANY NETGEAR DEVICE (Registriraj bilo koji NETGEAR uređaj).
5. Unesite serijski broj koji se nalazi na dnu sklopke ili upotrijebite kameru na svom mobilnom uređaju za skeniranje crtičnog koda serijskog broja.
6. Dodirnite GO (Idi).
   Sklopka je registrirana i dodana na vaš račun. Sada možete vidjeti sklopku u aplikaciji NETGEAR Insight.

Napomena: Budući da je ovo neupravljana sklopka, ne možete je konfigurirati ili upravljati njome u NETGEAR Insight.

Spojite sklopku

Primjeri spajanja

1. Spojite mrežne uređaje na priključke na sklopki.
2. Spojite RJ-45 priključak na sklopki na mrežu.
   Napomena: U malom uredu ili kućnoj uredskoj mreži, spojite sklopku na LAN priključak usmjerivača koji je, zauzvrat, spojen na internetski modem.
3. Uključite sklopku.

PoE razmatranja

Sklopka daje prioritet PoE+ napajanju koje isporučuje uzlaznim redoslijedom priključaka (od priključka 1 do priključka 16). Ako ukupni zahtjevi za napajanjem svih priključenih uređaja s napajanjem (PD) premašuju proračun napajanja sklopke, PD na priključku s najvećim brojem se onemogućuje kako bi se osiguralo da se prvo podrže PD-ovi koji su spojeni na priključke s višim prioritetom i manjim brojevima.
Sljedeće tablice opisuju modele adaptera za napajanje koji su kompatibilni sa sklopkama GS316P i GS316PP te njihove PoE klase i dodjele sklopki:
Napomena: Navedeni ukupni proračun napajanja je maksimalno ograničenje napajanja za sklopku. Mnogi PD-ovi zahtijevaju manje od maksimalne snage, tako da su ukupni zahtjevi za napajanjem manji od maksimuma, što omogućuje da svih šesnaest PoE priključaka bude aktivno istovremeno.

Adapteri za napajanje i ukupni proračuni napajanja za GS316P i GS316PP:

PoE klase i dodjele sklopki:

Provjerite PoE status

Sklopka može isporučiti do 30W PoE+ (IEEE 802.3at) na svaki priključak, s maksimalnim proračunom PoE snage od 76W ukupno s adapterom za napajanje od 90W, 115W ukupno s adapterom za napajanje od 130W i 183W ukupno s adapterom za napajanje od 200W na svim aktivnim PoE+ priključcima.
PoE Max LED označava status PoE proračuna na sklopki:

	Neprekidno žuto. Manje od 7W PoE snage je dostupno na sklopki.
	Treperi žuto. PoE Max LED je svijetlila neprekidno u prethodne dvije minute.
	Dovoljno (više od 7W) PoE snage je dostupno na sklopki (LED je isključen).

Kablovi i brzine

Sljedeća tablica opisuje mrežne kablove koje možete koristiti za spajanje sklopke i brzine koje ti kablovi mogu podržati, do 328 stopa (100 metara).

Pričvrstite sklopku na zid

Da biste pričvrstili sklopku na zid, potrebni su vam vijci za montažu na zid koji se isporučuju sa sklopkom.
Da biste pričvrstili sklopku na zid:

1. Pronađite dvije rupe za montažu na donjoj ploči sklopke.
2. Označite i izbušite dvije rupe za montažu u zidu gdje želite montirati sklopku.
   Dvije rupe za montažu moraju biti na točnoj udaljenosti od 4,27 inča (108,4 mm) jedna od druge.
3. Umetnite isporučene tiple u zid i zategnite isporučene vijke odvijačem Phillips br. 2.
   Napomena: Ostavite oko 0,125 inča (4 mm) svakog vijka da strši iz zida kako biste mogli umetnuti vijke u rupe na donjoj ploči.

Promijenite PoE proračun sklopke

Možete pomaknuti klizač na stražnjoj strani sklopke kako biste povećali ili smanjili PoE proračun. Možete povećati PoE proračun ako kupite napajanje veće snage. Također možete pomaknuti klizač na PoE proračun koji je niži od snage napajanja. To smanjuje potrošnju energije vaše sklopke. Međutim, preporučujemo korištenje postavke klizača koja odgovara vašem napajanju.

1. Isključite sklopku i odspojite kabel za napajanje.
2. Pomaknite klizač na postavku koja odgovara snazi novog adaptera za napajanje.
3. Spojite kabel za napajanje i uključite sklopku.

Rješavanje problema s PoE

Evo nekoliko savjeta za ispravljanje PoE problema koji se mogu pojaviti:

• Provjerite je li PoE Max LED isključena. Ako je PoE Max LED neprekidno žuta, odspojite jedan ili više PoE uređaja kako biste spriječili prekomjerno pretplatu na PoE. Počnite s odspajanjem uređaja s priključka s najvećim brojem.
• Provjerite jesu li Ethernet kablovi ispravno priključeni. Za svaki uređaj s napajanjem (PD) koji je spojen na sklopku, odgovarajuća desna LED lampica priključka na sklopki svijetli neprekidno zeleno. Ako desna LED lampica priključka svijetli neprekidno žuto, došlo je do PoE kvara i PoE je zaustavljen zbog jednog od uvjeta koji su navedeni u sljedećoj tablici.

Specifikacije

Podrška

Možete posjetiti https://www.netgear.com/support/ da biste registrirali svoj proizvod, dobili pomoć, pristupili najnovijim preuzimanjima i korisničkim priručnicima te se pridružili našoj zajednici. Preporučujemo da koristite samo službene izvore podrške tvrtke NETGEAR.
(Ako se ovaj proizvod prodaje u Kanadi, ovom dokumentu možete pristupiti na kanadskom francuskom na https://www.netgear.com/support/download/.)
Za informacije o usklađenosti s propisima, uključujući EU izjavu o sukladnosti, posjetite https://www.netgear.com/about/regulatory/.
Prije spajanja napajanja pogledajte dokument o usklađenosti s propisima.
Nemojte koristiti ovaj uređaj na otvorenom. PoE izvor namijenjen je samo za spajanje unutar zgrade.
