NETGEAR GS316EP, GS316EPP - Vodič za instalaciju Ethernet Plus Switcha

Sadržaj paketa

• NETGEAR Gigabit Ethernet Plus Switch
• Adapter za napajanje (kabel za napajanje varira ovisno o regiji)
• Komplet za montažu na zid
• Gumene nožice
• Vezice za montažu (za adapter za napajanje)
• Vodič za instalaciju

Registrirajte switch

1. S računala ili mobilnog uređaja koji je povezan s internetom, posjetite my.netgear.com.
2. Prijavite se na svoj NETGEAR račun.
   Napomena: Ako nemate besplatni NETGEAR račun, možete ga kreirati.
   Prikazuje se stranica Moji proizvodi.
3. Iz izbornika s lijeve strane odaberite Registriraj proizvod.
4. U polje Serial Number (Serijski broj) upišite serijski broj svog switcha.
   Serijski broj ima 13 znamenki. Ispisan je na naljepnici switcha.
5. Iz izbornika Date of Purchase (Datum kupnje) odaberite datum kada ste kupili switch.
6. Kliknite gumb REGISTER (REGISTRIRAJ).
   Vaš je switch registriran na vaš NETGEAR račun.
   Potvrdni e-mail se šalje na e-mail adresu vašeg NETGEAR računa.

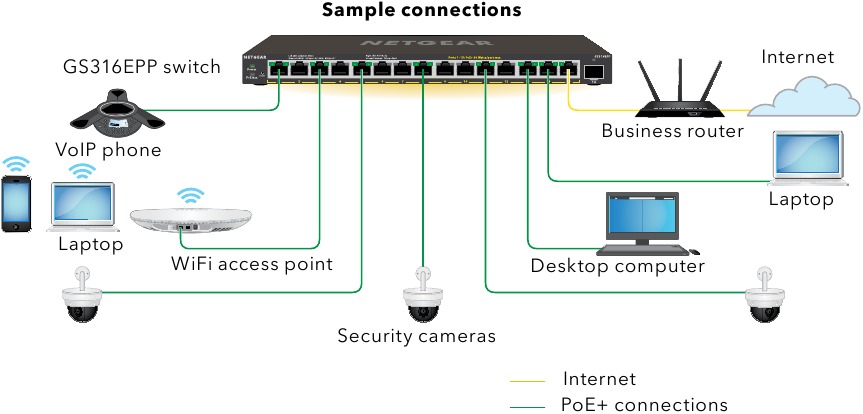

Spojite switch

Napomena: Preporučujemo da koristite kabel kategorije 5e (Cat 5e) ili kabel više kategorije za Gigabit Ethernet veze.

Da biste koristili SFP priključak, morate umetnuti SFP primopredajnički modul, koji možete kupiti od NETGEAR-a.

Ovaj je switch dizajniran samo za unutarnju upotrebu. Ako ga želite spojiti na uređaj koji se nalazi na otvorenom, vanjski uređaj mora biti propisno uzemljen i zaštićen od prenapona, a između switcha i vanjskog uređaja morate instalirati Ethernet zaštitu od prenapona. Ako to ne učinite, može doći do oštećenja switcha.

Prije spajanja ovog switcha na vanjske kabele ili uređaje, pogledajte https://kb.netgear.com/000057103 za informacije o sigurnosti i jamstvu.

Provjerite LED diode

Kada spojite kabel za napajanje na switch i uključite ga u električnu utičnicu, LED diode pokazuju status:

LED	Opis
Power (Napajanje)		Stalno zeleno: Switch je uključen i radi normalno.
		Isključeno: Switch nije napajan.
PoE Max (Status PoE proračuna switcha.)		Isključeno: Dostupno je dovoljno (više od 7 W) PoE napajanja.
		Stalno žuto: Dostupno je manje od 7 W PoE napajanja.
		Treperi žuto: Barem jednom tijekom prethodne dvije minute, dostupno je manje od 7 W PoE napajanja.
Lijeva LED dioda priključka		Stalno zeleno: Veza od 1000 Mbps na ovom priključku.
		Treperi zeleno: Aktivnost od 1000 Mbps na ovom priključku.
		Stalno žuto: Veza od 100 Mbps ili 10 Mbps na ovom priključku.
		Treperi žuto: Aktivnost od 100 Mbps ili 10 Mbps na ovom priključku.
		Isključeno: Na ovom priključku nije otkrivena veza.
Desna LED dioda priključka		Stalno zeleno: Priključak isporučuje PoE napajanje.
		Isključeno: Priključak ne isporučuje PoE napajanje.
		Stalno žuto: Došlo je do PoE greške.

Otkrijte IP adresu switcha i pristupite switchu

NETGEAR Switch Discovery Tool (NSDT) (Alat za otkrivanje NETGEAR switcha) vam omogućuje da otkrijete switch u svojoj mreži i pristupite lokalnom sučelju preglednika switcha s Mac ili Windows računala.

Da biste instalirali NETGEAR Switch Discovery Tool (NSDT) (Alat za otkrivanje NETGEAR switcha), otkrili switch u svojoj mreži, pristupili switchu i otkrili IP adresu switcha:

1. Da biste preuzeli alat, posjetite https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Preuzmite Mac ili Windows verziju.
2. Privremeno onemogućite vatrozid, internetsku sigurnost, antivirusne programe ili sve to na računalu koje koristite za konfiguriranje switcha.
3. Raspakirajte NSDT datoteke i kliknite ili dvaput kliknite izvršnu datoteku (na primjer, NDST‑1.2.102.exe) da biste instalirali program na svoje računalo.
   Možda ćete vidjeti ikonu alata na svom Mac docku ili Windows radnoj površini.
4. Ponovno omogućite sigurnosne usluge na svom računalu.
5. Uključite switch.
6. Spojite svoje računalo na istu mrežu kao i switch.
7. Otvorite NSDT.
   Početna stranica prikazuje izbornik i gumb.
8. Iz izbornika Choose a Connection (Odaberite vezu) odaberite mrežu za ovaj switch.
9. Kliknite gumb Start Searching (Započni pretraživanje).
   NSDT prikazuje IP adrese switcheva koje otkrije.
10. Kliknite gumb ADMIN PAGE (ADMINISTRATORSKA STRANICA).
    Otvara se stranica za prijavu ili prozor za prijavu lokalnog korisničkog sučelja (UI) preglednika.
11. Unesite zadanu lozinku koja je ispisana na naljepnici switcha.
12. Ako se to od vas zatraži, unesite novu administratorsku lozinku za switch.
    Prikazuje se stranica s informacijama o switchu (Switch Information) i prikazuje IP adresu dodijeljenu switchu.
13. Spremite lozinku i IP adresu za buduću upotrebu.
    Sada možete konfigurirati i nadzirati svoj switch.

Montirajte switch na zid

Preporučujemo da koristite priložene vijke za montažu na zid.

1. Pronađite dvije rupe za montažu na donjoj ploči switcha.
2. Označite i izbušite dvije rupe za montažu u zidu gdje želite montirati switch.
   Dvije rupe za montažu moraju biti udaljene 3,94 inča (100 mm) od središta do središta.
3. Umetnite priložena sidra u zid i zategnite vijke odvijačem Phillips br. 2.
   Ostavite oko 0,125 inča (4 mm) svakog vijka da strši iz zida kako biste mogli umetnuti vijke u rupe na donjoj ploči.

Napomena: Vijci su promjera 6,5 mm i duljine 16 mm.

PoE razmatranja

PoE napajanje koje isporučuje switch ima prioritet uzlaznim redoslijedom priključaka (od priključka 1 do priključka 15):

• Model GS316EP se isporučuje s adapterom za napajanje od 200 W i može isporučiti ukupno 180 W preko svih aktivnih PoE+ priključaka.
• Model GS316EPP se isporučuje s adapterom za napajanje od 254 W i može isporučiti ukupno 231 W preko svih aktivnih PoE+ priključaka.

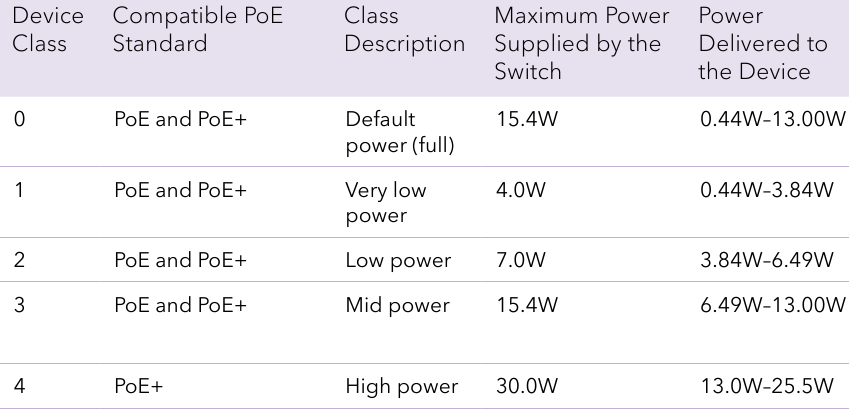

Ova tablica prikazuje standardne raspone snage bez primijenjenih preklapanja, izračunate s maksimalnom duljinom kabela od 328 stopa (100 metara). Ako uređaj prima nedovoljno PoE napajanja od switcha, razmislite o korištenju kraćeg kabela.

Rješavanje problema s PoE

Evo nekoliko savjeta za ispravljanje PoE problema koji se mogu pojaviti:

• Ako je PoE Max LED stalno žuta, isključite jedan ili više PoE uređaja kako biste spriječili prekomjerno korištenje PoE.
• Za svaki napajani uređaj (PD) koji je spojen na switch, povezana PoE LED dioda na switchu svijetli stalno zeleno. Ako PoE LED dioda svijetli stalno žuto, došlo je do PoE greške i PoE je zaustavljen zbog jednog od uvjeta navedenih u sljedećoj tablici:

Podrška i zajednica

Posjetite netgear.com/support da biste dobili odgovore na svoja pitanja i pristupili najnovijim preuzimanjima.

Također možete provjeriti našu NETGEAR zajednicu za korisne savjete na community.netgear.com.
