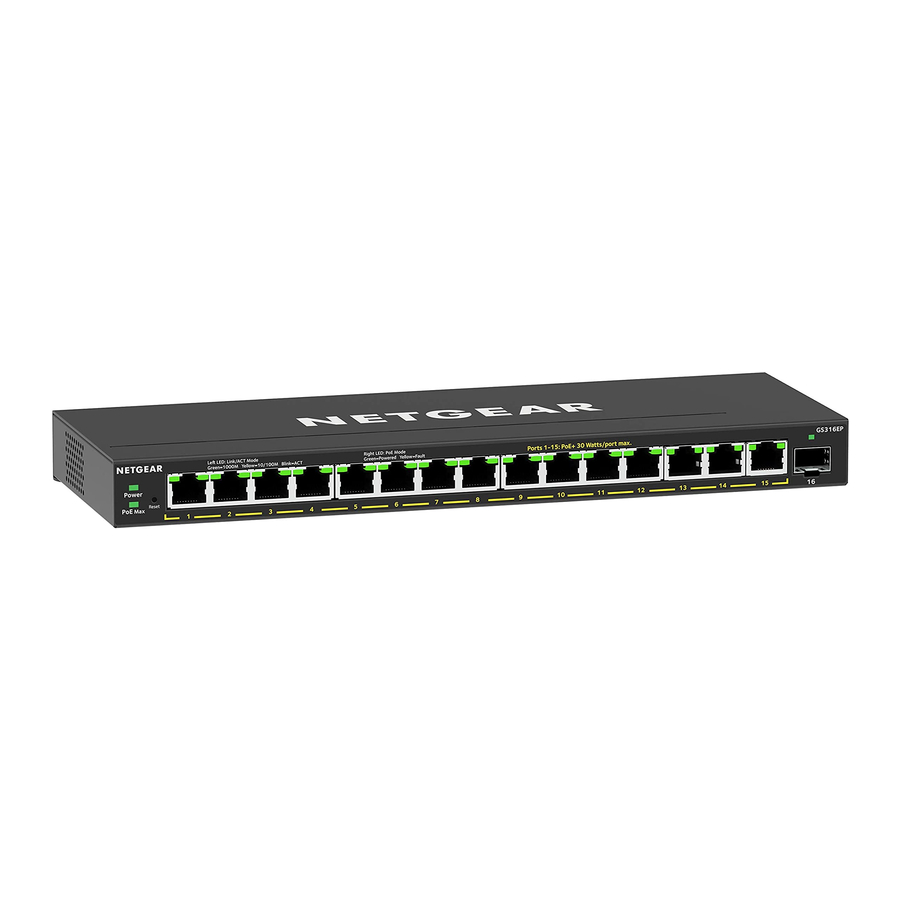

NETGEAR GS316EP, GS316EPP - Guia de Instalação do Switch Ethernet Plus

Conteúdo da embalagem

• Switch Gigabit Ethernet Plus NETGEAR
• Adaptador de energia (o cabo de energia varia de acordo com a região)
• Kit de instalação para montagem na parede
• Pés de borracha
• Abraçadeiras de montagem (para o adaptador de energia)
• Guia de instalação

Registre o switch

1. De um computador ou dispositivo móvel que esteja conectado à Internet, visite my.netgear.com.
2. Faça login na sua conta NETGEAR.
   Observação: Se você não tiver uma conta NETGEAR gratuita, poderá criar uma.
   A página Meus Produtos é exibida.
3. No menu à esquerda, selecione Registrar um Produto.
4. No campo Serial Number (Número de Série), digite o número de série do seu switch.
   O número de série tem 13 dígitos. Ele está impresso na etiqueta do switch.
5. No menu Date of Purchase (Data da Compra), selecione a data em que você comprou o switch.
6. Clique no botão REGISTER (REGISTRAR).
   Seu switch é registrado na sua conta NETGEAR.
   Um e-mail de confirmação é enviado para o endereço de e-mail da sua conta NETGEAR.

Conecte o switch

Observação: Recomendamos que você use um cabo de Categoria 5e (Cat 5e) ou um cabo com classificação superior para conexões Gigabit Ethernet.

Para usar a porta SFP, você deve inserir um módulo transceptor SFP, que pode ser adquirido na NETGEAR.

Este switch foi projetado apenas para uso interno. Se você quiser conectá-lo a um dispositivo localizado ao ar livre, o dispositivo externo deve estar devidamente aterrado e protegido contra surtos, e você deve instalar um protetor contra surtos Ethernet em linha entre o switch e o dispositivo externo. Caso contrário, o switch poderá ser danificado.

Antes de conectar este switch a cabos ou dispositivos externos, consulte https://kb.netgear.com/000057103 para obter informações sobre segurança e garantia.

Verifique os LEDs

Quando você conecta o cabo de alimentação ao switch e o conecta a uma tomada elétrica, os LEDs indicam o status:

LED	Descrição
Power (Energia)		Verde contínuo: O switch está ligado e operando normalmente.
		Desligado: A energia não está sendo fornecida ao switch.
PoE Max (O status do orçamento PoE do switch.)		Desligado: Energia PoE suficiente (mais de 7W) disponível.
		Amarelo contínuo: Menos de 7W de energia PoE disponível.
		Amarelo piscando: Pelo menos uma vez durante os dois minutos anteriores, menos de 7W de energia PoE estavam disponíveis.
LED da porta esquerda		Verde contínuo: Link de 1000 Mbps nesta porta.
		Verde piscando: Atividade de 1000 Mbps nesta porta.
		Amarelo contínuo: Link de 100 Mbps ou 10 Mbps nesta porta.
		Amarelo piscando: Atividade de 100 Mbps ou 10 Mbps nesta porta.
		Desligado: Nenhum link é detectado nesta porta.
LED da porta direita		Verde contínuo: A porta está fornecendo energia PoE.
		Desligado: A porta não está fornecendo energia PoE.
		Amarelo contínuo: Ocorreu uma falha de PoE.

Descubra o endereço IP do switch e acesse o switch

O NETGEAR Switch Discovery Tool (NSDT) permite que você descubra o switch na sua rede e acesse a interface do navegador local do switch a partir de um computador Mac ou Windows.

Para instalar o NETGEAR Switch Discovery Tool, descobrir o switch na sua rede, acessar o switch e descobrir o endereço IP do switch:

1. Para baixar a ferramenta, visite https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Baixe a versão para Mac ou Windows.
2. Desative temporariamente o firewall, a segurança da Internet, os programas antivírus ou todos eles no computador que você usa para configurar o switch.
3. Descompacte os arquivos NSDT e clique ou clique duas vezes no arquivo executável (por exemplo, NDST‑1.2.102.exe) para instalar o programa no seu computador.
   Você pode ver o ícone da ferramenta aparecer no dock do Mac ou na área de trabalho do Windows.
4. Reative os serviços de segurança no seu computador.
5. Ligue o switch.
6. Conecte seu computador à mesma rede do switch.
7. Abra o NSDT.
   A página inicial exibe um menu e um botão.
8. No menu Choose a Connection (Escolha uma Conexão), selecione a rede para este switch.
9. Clique no botão Start Searching (Iniciar Busca).
   O NSDT exibe os endereços IP dos switches que ele descobre.
10. Clique no botão ADMIN PAGE (PÁGINA DE ADMINISTRAÇÃO).
    A página de login ou a janela de login da interface de usuário (UI) do navegador local é aberta.
11. Digite a senha padrão que está impressa na etiqueta do switch.
12. Se solicitado, digite uma nova senha de administrador para o switch.
    A página Informações do Switch é exibida e mostra o endereço IP atribuído ao switch.
13. Salve a senha e o endereço IP para uso futuro.
    Agora você pode configurar e monitorar seu switch.

Monte o switch em uma parede

Recomendamos que você use os parafusos de montagem na parede que estão incluídos.

1. Localize os dois orifícios de montagem no painel inferior do switch.
2. Marque e faça dois orifícios de montagem na parede onde você deseja montar o switch.
   Os dois orifícios de montagem devem ter 3,94 pol. (100 mm) de distância entre os centros.
3. Insira as buchas fornecidas na parede e aperte os parafusos com uma chave de fenda Phillips nº 2.
   Deixe cerca de 0,125 pol. (4 mm) de cada parafuso saindo da parede para que você possa inserir os parafusos nos orifícios no painel inferior.

Observação: Os parafusos têm 6,5 mm de diâmetro e 16 mm de comprimento.

Considerações sobre PoE

A energia PoE fornecida pelo switch é priorizada em ordem crescente de porta (da porta 1 à porta 15):

• O modelo GS316EP é fornecido com um adaptador de energia de 200W e pode fornecer um total de 180W em todas as portas PoE+ ativas.
• O modelo GS316EPP é fornecido com um adaptador de energia de 254W e pode fornecer um total de 231W em todas as portas PoE+ ativas.

Esta tabela mostra as faixas de energia padrão sem substituições aplicadas, calculadas com o comprimento máximo do cabo de 328 pés (100 metros). Se um dispositivo receber energia PoE insuficiente do switch, considere usar um cabo mais curto.

Solução de problemas de PoE

Aqui estão algumas dicas para corrigir problemas de PoE que podem ocorrer:

• Se o LED PoE Max estiver amarelo contínuo, desconecte um ou mais dispositivos PoE para evitar a sobreassinatura de PoE.
• Para cada dispositivo alimentado (PD) que está conectado ao switch, o LED PoE associado no switch acende em verde contínuo. Se o LED PoE acender em amarelo contínuo, ocorreu uma falha de PoE e o PoE foi interrompido devido a uma das condições listadas na tabela a seguir:

Suporte e Comunidade

Visite netgear.com/support para obter respostas às suas perguntas e acessar os downloads mais recentes.

Você também pode consultar nossa Comunidade NETGEAR para obter conselhos úteis em community.netgear.com.
