NETGEAR GS316EP, GS316EPP - Panduan Instalasi Ethernet Plus Switch

Isi Paket

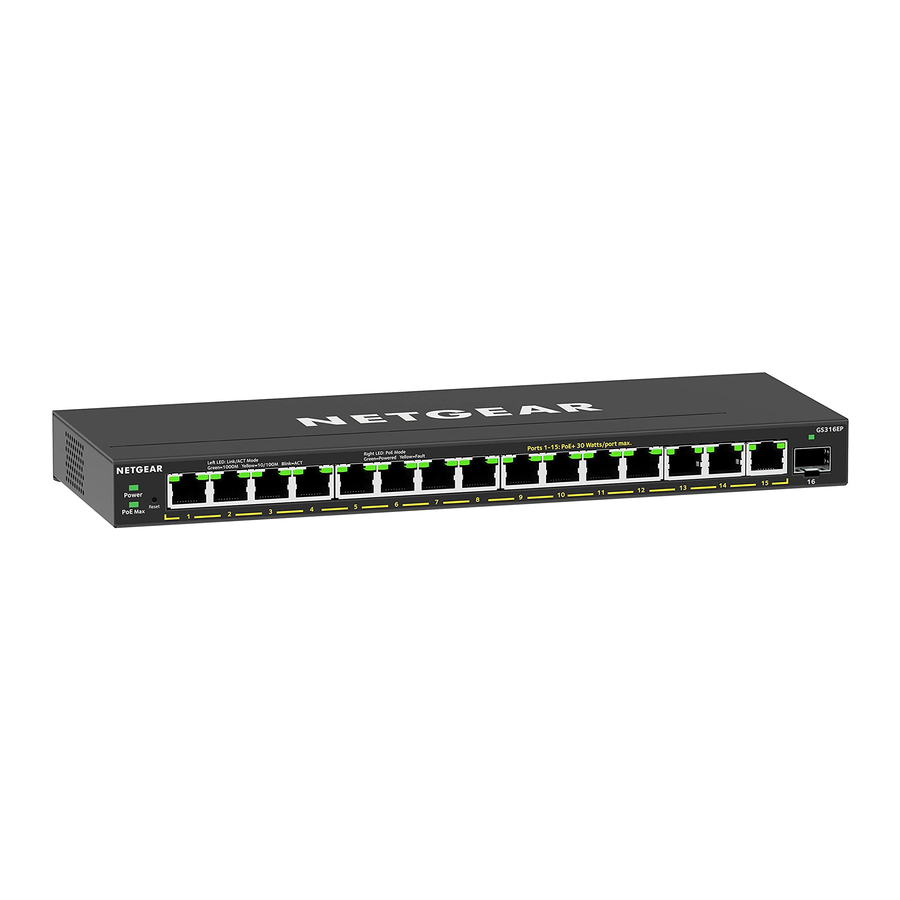

• NETGEAR Gigabit Ethernet Plus Switch
• Adaptor daya (kabel daya bervariasi menurut wilayah)
• Kit instalasi pemasangan di dinding
• Kaki karet
• Pengikat pemasangan (untuk adaptor daya)
• Panduan Instalasi

Daftarkan switch

1. Dari komputer atau perangkat seluler yang terhubung ke Internet, kunjungi my.netgear.com.
2. Masuk ke akun NETGEAR Anda.
   Catatan: Jika Anda tidak memiliki akun NETGEAR gratis, Anda dapat membuatnya.
   Halaman Produk Saya ditampilkan.
3. Dari menu di sebelah kiri, pilih Daftarkan Produk.
4. Di bidang Serial Number (Nomor Seri), ketikkan nomor seri switch Anda.
   Nomor seri terdiri dari 13 digit. Nomor ini tercetak pada label switch.
5. Dari menu Date of Purchase (Tanggal Pembelian), pilih tanggal Anda membeli switch.
6. Klik tombol REGISTER (DAFTAR).
   Switch Anda terdaftar ke akun NETGEAR Anda.
   Email konfirmasi dikirimkan ke alamat email akun NETGEAR Anda.

Hubungkan switch

Catatan: Kami menyarankan Anda menggunakan kabel Kategori 5e (Cat 5e) atau kabel dengan peringkat lebih tinggi untuk koneksi Gigabit Ethernet.

Untuk menggunakan port SFP, Anda harus memasukkan modul transceiver SFP, yang dapat Anda beli dari NETGEAR.

Switch ini dirancang hanya untuk penggunaan di dalam ruangan. Jika Anda ingin menghubungkannya ke perangkat yang terletak di luar ruangan, perangkat luar ruangan harus diarde dengan benar dan dilindungi dari lonjakan arus, dan Anda harus memasang pelindung lonjakan arus Ethernet sebaris antara switch dan perangkat luar ruangan. Jika tidak, dapat merusak switch.

Sebelum menghubungkan switch ini ke kabel atau perangkat luar ruangan, lihat https://kb.netgear.com/000057103 untuk informasi keselamatan dan garansi.

Periksa LED

Saat Anda menghubungkan kabel daya ke switch dan mencolokkannya ke stopkontak, LED menunjukkan status:

LED	Deskripsi
Power (Daya)		Hijau menyala: Switch dihidupkan dan beroperasi secara normal.
		Mati: Daya tidak disuplai ke switch.
PoE Max (Status anggaran PoE switch.)		Mati: Daya PoE yang tersedia mencukupi (lebih dari 7W).
		Kuning menyala: Daya PoE yang tersedia kurang dari 7W.
		Kuning berkedip: Setidaknya sekali selama dua menit sebelumnya, daya PoE yang tersedia kurang dari 7W.
LED port kiri		Hijau menyala: Tautan 1000 Mbps pada port ini.
		Hijau berkedip: Aktivitas 1000 Mbps pada port ini.
		Kuning menyala: Tautan 100 Mbps atau 10 Mbps pada port ini.
		Kuning berkedip: Aktivitas 100 Mbps atau 10 Mbps pada port ini.
		Mati: Tidak ada tautan yang terdeteksi pada port ini.
LED Port Kanan		Hijau Menyala: Port memberikan daya PoE.
		Mati: Port tidak memberikan daya PoE.
		Kuning menyala: Terjadi kesalahan PoE.

Temukan alamat IP switch dan akses switch

NETGEAR Switch Discovery Tool (NSDT) memungkinkan Anda menemukan switch di jaringan Anda dan mengakses antarmuka browser lokal switch dari komputer berbasis Mac atau Windows.

Untuk menginstal NETGEAR Switch Discovery Tool, temukan switch di jaringan Anda, akses switch, dan temukan alamat IP switch:

1. Untuk mengunduh alat ini, kunjungi https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Unduh versi Mac atau Windows.
2. Nonaktifkan sementara firewall, keamanan Internet, program antivirus, atau semua ini di komputer yang Anda gunakan untuk mengonfigurasi switch.
3. Buka zip file NSDT, dan klik atau klik dua kali file yang dapat dieksekusi (misalnya, NDST‑1.2.102.exe) untuk menginstal program di komputer Anda.
   Anda mungkin melihat ikon alat muncul di dock Mac atau desktop Windows Anda.
4. Aktifkan kembali layanan keamanan di komputer Anda.
5. Hidupkan switch.
6. Hubungkan komputer Anda ke jaringan yang sama dengan switch.
7. Buka NSDT.
   Halaman awal menampilkan menu dan tombol.
8. Dari menu Choose a Connection (Pilih Koneksi), pilih jaringan untuk switch ini.
9. Klik tombol Start Searching (Mulai Mencari).
   NSDT menampilkan alamat IP switch yang ditemukannya.
10. Klik tombol ADMIN PAGE (HALAMAN ADMIN).
    Halaman login atau jendela login antarmuka pengguna (UI) browser lokal terbuka.
11. Masukkan kata sandi default yang tercetak pada label switch.
12. Jika diminta, masukkan kata sandi admin baru untuk switch.
    Halaman Informasi Switch ditampilkan, dan menunjukkan alamat IP yang ditetapkan ke switch.
13. Simpan kata sandi dan alamat IP untuk penggunaan di masa mendatang.
    Anda sekarang dapat mengonfigurasi dan memantau switch Anda.

Pasang switch di dinding

Kami menyarankan Anda menggunakan sekrup pemasangan di dinding yang disertakan.

1. Temukan dua lubang pemasangan di panel bawah switch.
2. Tandai dan bor dua lubang pemasangan di dinding tempat Anda ingin memasang switch.
   Kedua lubang pemasangan harus berjarak 3,94 inci (100 mm) dari tengah ke tengah.
3. Masukkan jangkar yang disertakan ke dalam dinding dan kencangkan sekrup dengan obeng Phillips No. 2.
   Sisakan sekitar 0,125 inci (4 mm) dari setiap sekrup yang menonjol dari dinding sehingga Anda dapat memasukkan sekrup ke dalam lubang di panel bawah.

Catatan: Diameter sekrup adalah 6,5 mm, panjang 16 mm.

Pertimbangan PoE

Daya PoE yang disuplai oleh switch diprioritaskan dalam urutan port menaik (dari port 1 ke port 15):

• Model GS316EP dilengkapi dengan adaptor daya 200W dan dapat menyuplai total 180W di semua port PoE+ aktif.
• Model GS316EPP dilengkapi dengan adaptor daya 254W dan dapat menyuplai total 231W di semua port PoE+ aktif.

Tabel ini menunjukkan rentang daya standar tanpa penerapan penggantian, dihitung dengan panjang kabel maksimum 328 kaki (100 meter). Jika perangkat menerima daya PoE yang tidak mencukupi dari switch, pertimbangkan untuk menggunakan kabel yang lebih pendek.

Pemecahan masalah PoE

Berikut adalah beberapa tips untuk memperbaiki masalah PoE yang mungkin terjadi:

• Jika LED PoE Max berwarna kuning menyala, lepaskan satu atau beberapa perangkat PoE untuk mencegah kelebihan langganan PoE.
• Untuk setiap perangkat bertenaga (PD) yang terhubung ke switch, LED PoE terkait pada switch menyala hijau menyala. Jika LED PoE berwarna kuning menyala, terjadi kesalahan PoE dan PoE berhenti karena salah satu kondisi yang tercantum dalam tabel berikut:

Dukungan dan Komunitas

Kunjungi netgear.com/support untuk mendapatkan jawaban atas pertanyaan Anda dan mengakses unduhan terbaru.

Anda juga dapat melihat Komunitas NETGEAR kami untuk mendapatkan saran bermanfaat di community.netgear.com.
