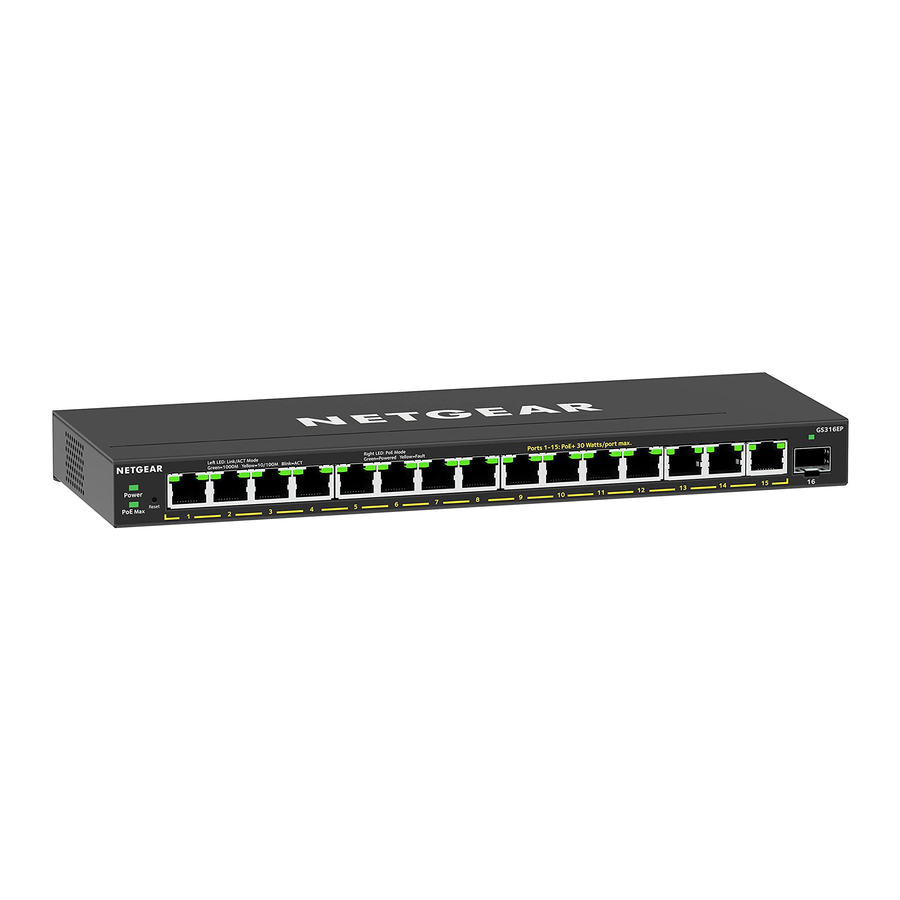

NETGEAR GS316EP, GS316EPP - Ghid de instalare a switch-ului Ethernet Plus

Conținutul pachetului

• Switch NETGEAR Gigabit Ethernet Plus
• Adaptor de alimentare (cablul de alimentare variază în funcție de regiune)
• Kit de instalare pentru montare pe perete
• Piciorușe de cauciuc
• Legături de montare (pentru adaptorul de alimentare)
• Ghid de instalare

Înregistrați switch-ul

1. De pe un computer sau dispozitiv mobil care este conectat la Internet, vizitați my.netgear.com.
2. Conectați-vă la contul dumneavoastră NETGEAR.
   Notă: Dacă nu aveți un cont NETGEAR gratuit, puteți crea unul.
   Se afișează pagina Produsele mele (My Products).
3. Din meniul din stânga, selectați Înregistrați un produs (Register a Product).
4. În câmpul Număr de serie (Serial Number), introduceți numărul de serie al switch-ului dumneavoastră.
   Numărul de serie are 13 cifre. Este imprimat pe eticheta switch-ului.
5. Din meniul Data achiziției (Date of Purchase), selectați data la care ați achiziționat switch-ul.
6. Faceți clic pe butonul ÎNREGISTRARE (REGISTER).
   Switch-ul dumneavoastră este înregistrat în contul dumneavoastră NETGEAR.
   Un e-mail de confirmare este trimis la adresa de e-mail a contului dumneavoastră NETGEAR.

Conectați switch-ul

Notă: Vă recomandăm să utilizați un cablu de categoria 5e (Cat 5e) sau un cablu cu o clasificare superioară pentru conexiunile Gigabit Ethernet.

Pentru a utiliza portul SFP, trebuie să introduceți un modul transceiver SFP, pe care îl puteți achiziționa de la NETGEAR.

Acest switch este proiectat numai pentru utilizare în interior. Dacă doriți să îl conectați la un dispozitiv situat în exterior, dispozitivul exterior trebuie să fie împământat și protejat corespunzător împotriva supratensiunii și trebuie să instalați un protector de supratensiune Ethernet în linie între switch și dispozitivul exterior. Nerespectarea acestui lucru poate deteriora switch-ul.

Înainte de a conecta acest switch la cabluri sau dispozitive exterioare, consultați https://kb.netgear.com/000057103 pentru informații despre siguranță și garanție.

Verificați LED-urile

Când conectați cablul de alimentare la switch și îl introduceți într-o priză electrică, LED-urile indică starea:

LED	Descriere
Alimentare (Power)		Verde continuu: Switch-ul este pornit și funcționează normal.
		Oprit: Alimentarea nu este furnizată switch-ului.
PoE Max (Starea bugetului PoE al switch-ului.)		Oprit: Este disponibilă suficientă putere PoE (mai mult de 7W).
		Galben continuu: Este disponibilă mai puțin de 7W de putere PoE.
		Galben intermitent: Cel puțin o dată în ultimele două minute, a fost disponibilă mai puțin de 7W de putere PoE.
LED port stânga		Verde continuu: Link de 1000 Mbps pe acest port.
		Verde intermitent: Activitate de 1000 Mbps pe acest port.
		Galben continuu: Link de 100 Mbps sau 10 Mbps pe acest port.
		Galben intermitent: Activitate de 100 Mbps sau 10 Mbps pe acest port.
		Oprit: Nu este detectat niciun link pe acest port.
LED port dreapta		Verde continuu: Portul furnizează energie PoE.
		Oprit: Portul nu furnizează energie PoE.
		Galben continuu: A apărut o defecțiune PoE.

Descoperiți adresa IP a switch-ului și accesați switch-ul

Instrumentul de descoperire a switch-ului NETGEAR (NETGEAR Switch Discovery Tool - NSDT) vă permite să descoperiți switch-ul în rețeaua dumneavoastră și să accesați interfața browser-ului local al switch-ului de pe un computer Mac sau Windows.

Pentru a instala Instrumentul de descoperire a switch-ului NETGEAR (NETGEAR Switch Discovery Tool), descoperiți switch-ul în rețeaua dumneavoastră, accesați switch-ul și descoperiți adresa IP a switch-ului:

1. Pentru a descărca instrumentul, vizitați https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Descărcați versiunea Mac sau Windows.
2. Dezactivați temporar firewall-ul, securitatea Internet, programele antivirus sau toate acestea de pe computerul pe care îl utilizați pentru a configura switch-ul.
3. Dezarhivați fișierele NSDT și faceți clic sau dublu clic pe fișierul executabil (de exemplu, NDST‑1.2.102.exe) pentru a instala programul pe computerul dumneavoastră.
   Este posibil să vedeți pictograma instrumentului apărând pe dock-ul Mac sau pe desktop-ul Windows.
4. Reactivați serviciile de securitate de pe computerul dumneavoastră.
5. Porniți switch-ul.
6. Conectați computerul la aceeași rețea ca și switch-ul.
7. Deschideți NSDT.
   Pagina inițială afișează un meniu și un buton.
8. Din meniul Alegeți o conexiune (Choose a Connection), selectați rețeaua pentru acest switch.
9. Faceți clic pe butonul Începeți căutarea (Start Searching).
   NSDT afișează adresele IP ale switch-urilor pe care le descoperă.
10. Faceți clic pe butonul PAGINA DE ADMINISTRARE (ADMIN PAGE).
    Se deschide pagina de autentificare sau fereastra de autentificare a interfeței utilizatorului (UI) a browser-ului local.
11. Introduceți parola implicită care este imprimată pe eticheta switch-ului.
12. Dacă vi se solicită, introduceți o nouă parolă de administrator pentru switch.
    Se afișează pagina Informații despre switch (Switch Information), care arată adresa IP atribuită switch-ului.
13. Salvați parola și adresa IP pentru utilizare ulterioară.
    Acum puteți configura și monitoriza switch-ul dumneavoastră.

Montați switch-ul pe un perete

Vă recomandăm să utilizați șuruburile de montare pe perete care sunt incluse.

1. Localizați cele două găuri de montare de pe panoul inferior al switch-ului.
2. Marcați și găuriți două găuri de montare în perete unde doriți să montați switch-ul.
   Cele două găuri de montare trebuie să fie la o distanță de 3,94 in. (100 mm) una de cealaltă, de la centru la centru.
3. Introduceți ancorele furnizate în perete și strângeți șuruburile cu o șurubelniță Phillips nr. 2.
   Lăsați aproximativ 0,125 in. (4 mm) din fiecare șurub să iasă din perete, astfel încât să puteți introduce șuruburile în găurile de pe panoul inferior.

Notă: Șuruburile au un diametru de 6,5 mm și o lungime de 16 mm.

Considerații PoE

Alimentarea PoE furnizată de switch este prioritizată în ordine crescătoare a porturilor (de la portul 1 la portul 15):

• Modelul GS316EP este livrat cu un adaptor de alimentare de 200W și poate furniza un total de 180W pe toate porturile PoE+ active.
• Modelul GS316EPP este livrat cu un adaptor de alimentare de 254W și poate furniza un total de 231W pe toate porturile PoE+ active.

Acest tabel arată intervalele de putere standard fără suprascrieri aplicate, calculate cu lungimea maximă a cablului de 328 de picioare (100 de metri). Dacă un dispozitiv primește o putere PoE insuficientă de la switch, luați în considerare utilizarea unui cablu mai scurt.

Depanare PoE

Iată câteva sfaturi pentru corectarea problemelor PoE care ar putea apărea:

• Dacă LED-ul PoE Max este galben continuu, deconectați unul sau mai multe dispozitive PoE pentru a preveni suprasolicitarea PoE.
• Pentru fiecare dispozitiv alimentat (powered device - PD) care este conectat la switch, LED-ul PoE asociat de pe switch se aprinde verde continuu. Dacă LED-ul PoE se aprinde galben continuu, a apărut o defecțiune PoE și PoE s-a oprit din cauza uneia dintre condițiile enumerate în tabelul următor:

Asistență și comunitate

Vizitați netgear.com/support pentru a obține răspunsuri la întrebările dumneavoastră și pentru a accesa cele mai recente descărcări.

De asemenea, puteți consulta comunitatea noastră NETGEAR (NETGEAR Community) pentru sfaturi utile la community.netgear.com.
