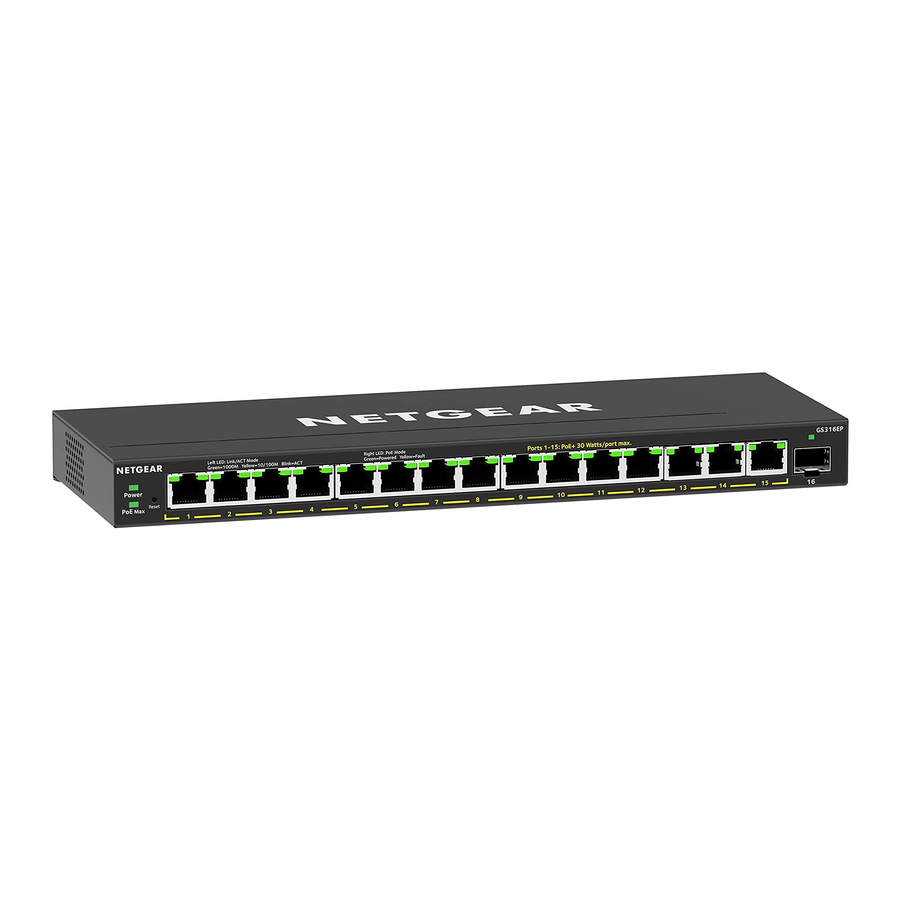

NETGEAR GS316EP, GS316EPP - Ethernet Plus Switch paigaldusjuhend

Pakendi sisu

• NETGEAR Gigabit Ethernet Plus Switch
• Toiteadapter (toitekaabel varieerub piirkonniti)
• Seinakinnituse paigalduskomplekt
• Kummist jalad
• Kinnitusrihmad (toiteadapteri jaoks)
• Paigaldusjuhend

Registreeri switch

1. Külastage arvutist või mobiilseadmest, mis on ühendatud internetti, veebilehte my.netgear.com.
2. Logige sisse oma NETGEARi kontole.
   Märkus: Kui teil pole tasuta NETGEARi kontot, saate selle luua.
   Kuvatakse leht Minu tooted (My Products).
3. Valige vasakpoolsest menüüst Registreeri toode (Register a Product).
4. Sisestage väljale Seerianumber (Serial Number) oma switchi seerianumber.
   Seerianumber on 13-kohaline. See on trükitud switchi etiketile.
5. Valige menüüst Ostukuupäev (Date of Purchase) kuupäev, millal te switchi ostsite.
6. Klõpsake nuppu REGISTREERI (REGISTER).
   Teie switch on registreeritud teie NETGEARi kontole.
   Kinnituskiri saadetakse teie NETGEARi konto e-posti aadressile.

Ühendage switch

Märkus: Soovitame kasutada 5e kategooria (Cat 5e) kaablit või kõrgema reitinguga kaablit Gigabit Etherneti ühenduste jaoks.

SFP-pordi kasutamiseks peate sisestama SFP transiivermooduli, mille saate osta NETGEARilt.

See switch on mõeldud kasutamiseks ainult siseruumides. Kui soovite selle ühendada väljas asuva seadmega, peab välistingimustes asuv seade olema korralikult maandatud ja liigpingekaitsega ning switchi ja välistingimustes asuva seadme vahele peate paigaldama Etherneti liigpingekaitse. Kui te seda ei tee, võib switch kahjustuda.

Enne selle switchi ühendamist väliskaablite või -seadmetega vaadake ohutus- ja garantiiteavet aadressilt https://kb.netgear.com/000057103.

Kontrollige LED-e

Kui ühendate toitejuhtme switchiga ja ühendate selle pistikupessa, näitavad LED-id olekut:

LED	Kirjeldus
Toide (Power)		Pidev roheline: Switch on sisse lülitatud ja töötab normaalselt.
		Väljas (Off): Switchi ei varustata toitega.
PoE Max (Switchi PoE eelarve olek.)		Väljas (Off): Saadaval on piisavalt (rohkem kui 7 W) PoE toidet.
		Pidev kollane: Saadaval on vähem kui 7 W PoE toidet.
		Vilkuv kollane: Vähemalt korra viimase kahe minuti jooksul oli saadaval vähem kui 7 W PoE toidet.
Vasakpoolne pordi LED		Pidev roheline: 1000 Mbps ühendus sellel pordil.
		Vilkuv roheline: 1000 Mbps aktiivsus sellel pordil.
		Pidev kollane: 100 Mbps või 10 Mbps ühendus sellel pordil.
		Vilkuv kollane: 100 Mbps või 10 Mbps aktiivsus sellel pordil.
		Väljas (Off): Sellel pordil ei tuvastata ühendust.
Parempoolne pordi LED		Pidev roheline: Port edastab PoE toidet.
		Väljas (Off): Port ei edasta PoE toidet.
		Pidev kollane: Ilmnes PoE rike.

Avastage switchi IP-aadress ja pääsete switchile juurde

NETGEAR Switch Discovery Tool (NSDT) võimaldab teil switchi oma võrgus avastada ja pääseda switchi kohalikule brauseriliidesele juurde Maci või Windowsi-põhise arvuti kaudu.

NETGEAR Switch Discovery Tooli installimiseks avastage switch oma võrgus, pääsete switchile juurde ja avastage switchi IP-aadress:

1. Tööriista allalaadimiseks külastage veebilehte https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Laadige alla kas Maci või Windowsi versioon.
2. Keelake ajutiselt tulemüür, Interneti-turvalisus, viirusetõrjeprogrammid või kõik need arvutis, mida kasutate switchi konfigureerimiseks.
3. Pakkige NSDT-failid lahti ja klõpsake või topeltklõpsake käivitatavat faili (näiteks NDST‑1.2.102.exe), et installida programm oma arvutisse.
   Võite näha tööriista ikooni oma Maci dokis või Windowsi töölaual.
4. Lubage oma arvutis turvateenused uuesti.
5. Lülitage switch sisse.
6. Ühendage oma arvuti sama võrguga, kus on switch.
7. Avage NSDT.
   Esialgsel lehel kuvatakse menüü ja nupp.
8. Valige menüüst Valige ühendus (Choose a Connection) selle switchi võrk.
9. Klõpsake nuppu Alusta otsingut (Start Searching).
   NSDT kuvab avastatud switchide IP-aadresse.
10. Klõpsake nuppu ADMIN LEHT (ADMIN PAGE).
    Avaneb kohaliku brauseri kasutajaliidese (UI) sisselogimisleht või sisselogimisaken.
11. Sisestage switchi etiketile trükitud vaikeparool.
12. Vajadusel sisestage switchi jaoks uus administraatori parool.
    Kuvatakse leht Switchi teave (Switch Information), mis näitab switchile määratud IP-aadressi.
13. Salvestage parool ja IP-aadress edaspidiseks kasutamiseks.
    Nüüd saate oma switchi konfigureerida ja jälgida.

Kinnitage switch seinale

Soovitame kasutada kaasasolevaid seinakinnituskruvisid.

1. Leidke switchi alumisel paneelil kaks kinnitusava.
2. Märkige ja puurige seina kaks kinnitusava kohta, kuhu soovite switchi kinnitada.
   Kaks kinnitusava peavad olema 3,94 tolli (100 mm) kaugusel, keskpunktist keskpunkti.
3. Sisestage kaasasolevad ankrud seina ja pingutage kruvid nr 2 Phillipsi kruvikeerajaga.
   Jätke seinast välja umbes 0,125 tolli (4 mm) iga kruvi, et saaksite kruvid sisestada alumise paneeli aukudesse.

Märkus: Kruvide läbimõõt on 6,5 mm, pikkus 16 mm.

PoE kaalutlused

Switchi poolt tarnitav PoE toide on prioriteediks seatud kasvavas pordi järjekorras (pordist 1 pordini 15):

• Mudel GS316EP on varustatud 200 W toiteadapteriga ja suudab tarnida kokku 180 W kõigi aktiivsete PoE+ portide kaudu.
• Mudel GS316EPP on varustatud 254 W toiteadapteriga ja suudab tarnida kokku 231 W kõigi aktiivsete PoE+ portide kaudu.

See tabel näitab standardseid võimsusvahemikke ilma rakendatud ülekäimiseta, arvutatuna maksimaalse kaabli pikkusega 328 jalga (100 meetrit). Kui seade saab switchilt ebapiisavalt PoE toidet, kaaluge lühema kaabli kasutamist.

PoE tõrkeotsing

Siin on mõned näpunäited võimalike PoE probleemide lahendamiseks:

• Kui PoE Max LED põleb pidevalt kollaselt, ühendage lahti üks või mitu PoE seadet, et vältida PoE ületellimist.
• Iga switchiga ühendatud toitega seadme (PD) puhul süttib switchi vastav PoE LED pidevalt roheliselt. Kui PoE LED põleb pidevalt kollaselt, ilmnes PoE rike ja PoE peatati ühel järgmistest tabelis loetletud tingimustel:

Tugi ja kogukond

Küsimustele vastuste saamiseks ja uusimate allalaadimiste saamiseks külastage veebilehte netgear.com/support.

Kasulike nõuannete saamiseks võite vaadata ka meie NETGEARi kogukonda aadressil community.netgear.com.
