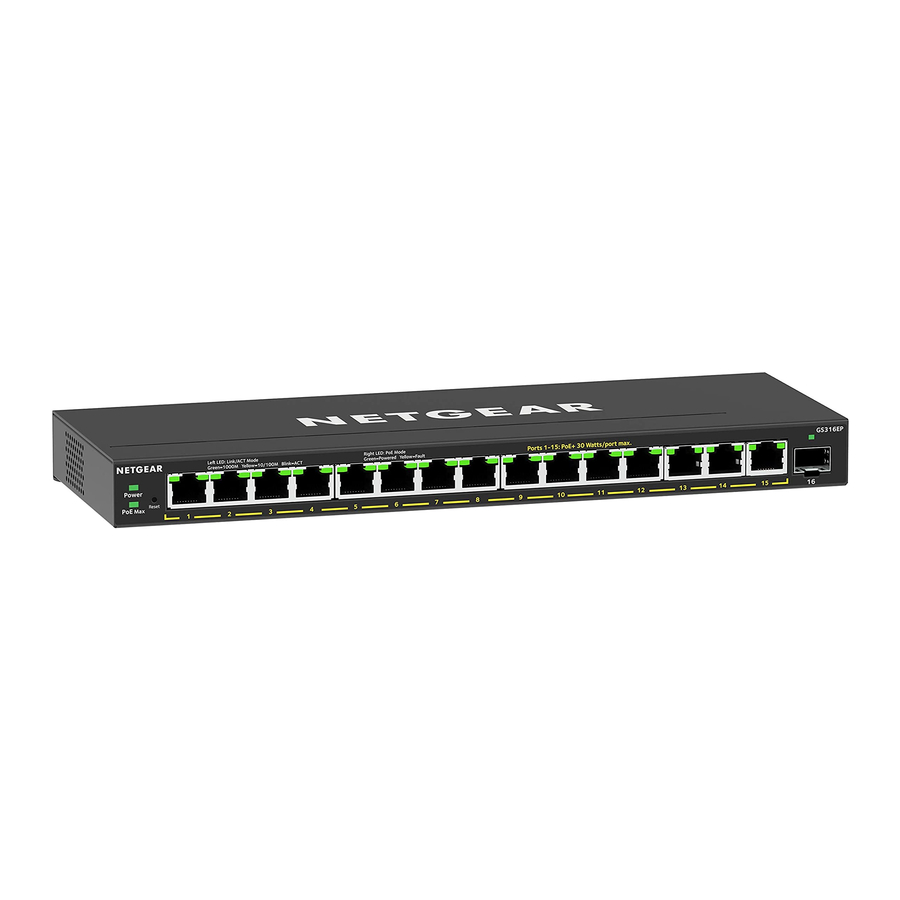

NETGEAR GS316EP, GS316EPP - Ръководство за инсталиране на Ethernet Plus Switch

Съдържание на пакета

• NETGEAR Gigabit Ethernet Plus Switch
• Захранващ адаптер (захранващият кабел варира според региона)
• Комплект за монтаж на стена
• Гумени крачета
• Монтажни връзки (за захранващ адаптер)
• Ръководство за инсталиране

Регистрирайте суича

1. От компютър или мобилно устройство, което е свързано с интернет, посетете my.netgear.com.
2. Влезте във вашия NETGEAR акаунт.
   Забележка: Ако нямате безплатен NETGEAR акаунт, можете да създадете такъв.
   Показва се страницата My Products (Моите продукти).
3. От менюто вляво изберете Register a Product (Регистриране на продукт).
4. В полето Serial Number (Сериен номер) въведете серийния номер на вашия суич.
   Серийният номер е 13 цифри. Той е отпечатан на етикета на суича.
5. От менюто Date of Purchase (Дата на закупуване) изберете датата, на която сте закупили суича.
6. Щракнете върху бутона REGISTER (РЕГИСТРИРАНЕ).
   Вашият суич е регистриран във вашия NETGEAR акаунт.
   Имейл за потвърждение се изпраща на имейл адреса на вашия NETGEAR акаунт.

Свържете суича

Забележка: Препоръчваме да използвате кабел Category 5e (Cat 5e) или кабел с по-висок рейтинг за Gigabit Ethernet връзки.

За да използвате SFP порта, трябва да поставите SFP трансивър модул, който можете да закупите от NETGEAR.

Този суич е предназначен само за употреба на закрито. Ако искате да го свържете към устройство, разположено на открито, външното устройство трябва да бъде правилно заземено и защитено от пренапрежение и трябва да инсталирате Ethernet защита от пренапрежение в линията между суича и външното устройство. Ако не направите това, може да повредите суича.

Преди да свържете този суич към външни кабели или устройства, вижте https://kb.netgear.com/000057103 за информация относно безопасността и гаранцията.

Проверете светодиодите

Когато свържете захранващия кабел към суича и го включите в електрически контакт, светодиодите показват състоянието:

LED	Описание
Power (Захранване)		Solid green: Суичът е включен и работи нормално.
		Off: Не се подава захранване към суича.
PoE Max (Състоянието на PoE бюджета на суича.)		Off: Налично е достатъчно (повече от 7W) PoE захранване.
		Solid yellow: Налично е по-малко от 7W PoE захранване.
		Blinking yellow: Поне веднъж през предходните две минути е било налично по-малко от 7W PoE захранване.
Left port LED (Ляв светодиод на порта)		Solid green: 1000 Mbps връзка на този порт.
		Blinking green: 1000 Mbps активност на този порт.
		Solid yellow: 100 Mbps или 10 Mbps връзка на този порт.
		Blinking yellow: 100 Mbps или 10 Mbps активност на този порт.
		Off: Не е открита връзка на този порт.
Right Port LED (Десен светодиод на порта)		Solid Green: Портът доставя PoE захранване.
		Off: Портът не доставя PoE захранване.
		Solid yellow: Възникнала е PoE грешка.

Открийте IP адреса на суича и достъп до суича

NETGEAR Switch Discovery Tool (NSDT) ви позволява да откриете суича във вашата мрежа и да получите достъп до локалния браузър интерфейс на суича от Mac или Windows-базиран компютър.

За да инсталирате NETGEAR Switch Discovery Tool, да откриете суича във вашата мрежа, да получите достъп до суича и да откриете IP адреса на суича:

1. За да изтеглите инструмента, посетете https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Изтеглете Mac или Windows версията.
2. Временно деактивирайте защитната стена, интернет защитата, антивирусните програми или всички тези на компютъра, който използвате за конфигуриране на суича.
3. Разархивирайте NSDT файловете и щракнете или щракнете двукратно върху изпълнимия файл (например, NDST‑1.2.102.exe), за да инсталирате програмата на вашия компютър.
   Може да видите иконата на инструмента да се появи на вашия Mac dock или Windows десктоп.
4. Активирайте отново услугите за сигурност на вашия компютър.
5. Включете суича.
6. Свържете компютъра си към същата мрежа като суича.
7. Отворете NSDT.
   Началната страница показва меню и бутон.
8. От менюто Choose a Connection (Изберете връзка) изберете мрежата за този суич.
9. Щракнете върху бутона Start Searching (Започнете търсене).
   NSDT показва IP адресите на суичовете, които открива.
10. Щракнете върху бутона ADMIN PAGE (АДМИНИСТРАТОРСКА СТРАНИЦА).
    Отваря се страницата за вход или прозорецът за вход на локалния браузър потребителски интерфейс (UI).
11. Въведете паролата по подразбиране, която е отпечатана на етикета на суича.
12. Ако бъдете подканени, въведете нова администраторска парола за суича.
    Показва се страницата Switch Information (Информация за суича) и показва IP адреса, присвоен на суича.
13. Запазете паролата и IP адреса за бъдеща употреба.
    Вече можете да конфигурирате и наблюдавате вашия суич.

Монтирайте суича на стена

Препоръчваме да използвате винтовете за монтаж на стена, които са включени.

1. Намерете двата монтажни отвора на долния панел на суича.
2. Маркирайте и пробийте два монтажни отвора в стената, където искате да монтирате суича.
   Двата монтажни отвора трябва да бъдат на разстояние 3,94 инча (100 мм) един от друг, от център до център.
3. Поставете предоставените анкери в стената и затегнете винтовете с отвертка Phillips No. 2.
   Оставете около 0,125 инча (4 мм) от всеки винт да стърчи от стената, за да можете да поставите винтовете в отворите на долния панел.

Забележка: Винтовете са с диаметър 6,5 мм, дължина 16 мм.

PoE съображения

PoE захранването, доставено от суича, е с приоритет във възходящ ред на портовете (от порт 1 до порт 15):

• Моделът GS316EP се доставя със захранващ адаптер 200W и може да достави общо 180W през всички активни PoE+ портове.
• Моделът GS316EPP се доставя със захранващ адаптер 254W и може да достави общо 231W през всички активни PoE+ портове.

Тази таблица показва стандартните диапазони на мощност без приложени overrides (отмени), изчислени с максималната дължина на кабела от 328 фута (100 метра). Ако устройството получава недостатъчно PoE захранване от суича, помислете за използване на по-къс кабел.

Отстраняване на неизправности при PoE

Ето няколко съвета за коригиране на PoE проблеми, които могат да възникнат:

• Ако PoE Max LED (светодиод) свети постоянно жълто, изключете едно или повече PoE устройства, за да предотвратите прекомерно абониране за PoE.
• За всяко захранвано устройство (PD), което е свързано към суича, свързаният PoE LED (светодиод) на суича свети постоянно зелено. Ако PoE LED (светодиод) свети постоянно жълто, е възникнала PoE грешка и PoE е спряло поради едно от условията, изброени в следната таблица:

Поддръжка и общност

Посетете netgear.com/support, за да получите отговори на вашите въпроси и да получите достъп до най-новите изтегляния.

Можете също така да разгледате нашата NETGEAR общност за полезни съвети на community.netgear.com.
