NETGEAR GS605 / GS608 - Ръководство за Gigabit Ethernet Switch

Въведение

NETGEAR^® 5/8-Port Gigabit Ethernet Switch Model GS605 / GS608 ви предоставя високоскоростен, надежден и лесен за използване суич за свързване на до пет или осем различни устройства с Ethernet (като компютри, файлови сървъри, принт сървъри, принтери, рутери и хъбове).

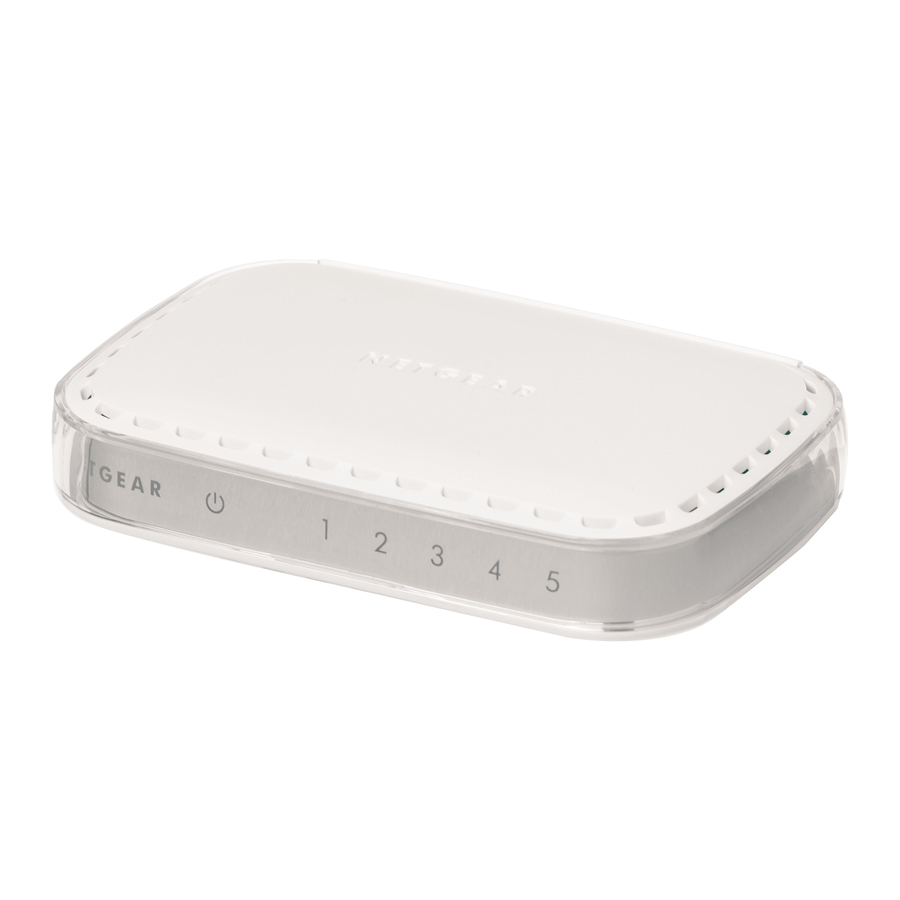

Gigabit Ethernet Switch GS605 / GS608

Използвате суича GS605 / GS608, за да изградите малка мрежа, която ви позволява да имате 10 Mbps, 100 Mbps и 1000 Mbps връзки към други устройства в мрежата. Използвайки Gigabit Ethernet (1000 Mbps), ще изпращате файлове през вашата мрежа със скорости до 2000 Mbps поради пълнодуплексната природа на Gigabit Ethernet. Това ви позволява да премествате големи количества данни до 10 пъти по-бързо от Fast Ethernet суич. Също така, с този суич можете да добавите допълнителни компютри към вашия кабелен или DSL рутер.

Ethernet кабелите се предлагат като прави или кръстосани кабели — в зависимост от това дали се свързвате към устройство (компютър, сървър или принтер) или мрежово оборудване (хъб, суич или рутер). С функцията Auto Uplink™ не е нужно да се притеснявате кой да използвате. Всеки порт на суича GS605/GS608 автоматично се конфигурира правилно, когато включите кабела на устройството.

Общ преглед на инсталацията

Приблизително време: 5–10 минути

1. Разопаковайте кутията и проверете съдържанието.
2. Подгответе се за инсталиране на суича.
3. Инсталирайте суича и свържете другите устройства.

Разопаковайте кутията и проверете съдържанието

Когато отворите кутията, проверете дали сте получили всичко. Пакетът включва:

• 5/8-портов Gigabit Ethernet Switch GS605/GS608
• Захранващ адаптер
• Вертикална стойка
• Ръководство за инсталиране
• Карта с информация за гаранция/поддръжка

Подгответе се за инсталиране на суича

Решете къде искате да поставите суича. Намерете равна хоризонтална повърхност — като маса, бюро или рафт.

Уверете се, че избраното място е:

• Не е на пряка слънчева светлина или близо до нагревател или отоплителен отвор.
• Не е затрупано или претъпкано. Трябва да има поне 2 инча (5 см) свободно пространство от всички страни на суича.
• Добре проветриво (особено ако е в килер).

Забележка: Нито GS605, нито GS608 не са проектирани да бъдат подреждани един върху друг. Ако имате нужда от няколко устройства на едно място, използвайте вертикалната стойка, за да позиционирате няколко устройства едно до друго.

Също така, ще ви е необходим един подобрен Ethernet кабел категория 5 (Cat 5e) с RJ-45 конектори за всяко устройство, което искате да свържете към суича. Всеки Ethernet кабел трябва да бъде по-къс от 328 фута (100 метра).

Инсталирайте суича и свържете другите устройства

1. Поставете суича върху равна повърхност.
2. За всяко устройство поставете единия край на Ethernet кабел в порта на устройството и поставете другия край в един от Ethernet портовете на суича.
   Забележка: Ако имате повече от 5 или 8 устройства за свързване към този суич, трябва да ги свържете към хъб или друг суич и след това да свържете този хъб или суич към този суич. Вижте бележката за поставяне на няколко суича един до друг в раздел 2.
3. Свържете кабела на захранващия адаптер в задната част на суича и след това включете адаптера в източник на захранване (като контакт на стената или разклонител).
   Индикаторът за захранване (Power light) трябва да светне.
   Съответният номер на порта за всяко свързано и захранвано устройство трябва да светне, когато има връзка (connection), и да мига, когато има активност (activity).

Отстраняване на неизправности

Индикаторът за захранване (Power light) не свети

Суичът няма захранване.

• Уверете се, че захранващият кабел е правилно свързан към суича.
• Уверете се, че захранващият адаптер е правилно свързан към функциониращ контакт. Ако е в разклонител, уверете се, че разклонителят е включен. Ако контактът се управлява от ключ за осветление, уверете се, че ключът е в положение включено.
• Уверете се, че използвате захранващия адаптер NETGEAR, доставен с вашия суич.

Индикаторът за номера на порта (Port number light) не свети за свързано устройство или остава постоянно включен

Има проблем с хардуерната връзка.

• Уверете се, че конекторите на кабела са здраво включени в суича и устройството.
• Уверете се, че свързаното устройство е включено.
• Ако Ethernet кабелът е свързан към NIC или друг Ethernet адаптер, уверете се, че картата или адаптерът са инсталирани правилно и работят.
• Уверете се, че кабелът е по-къс от 328 фута (100 метра).

Техническа спецификация

Спецификации на производителността

Декларация за условията

С цел подобряване на вътрешния дизайн, оперативната функция и/или надеждността, NETGEAR си запазва правото да прави промени в продукта, описан в този документ, без предизвестие.

NETGEAR не поема никаква отговорност, която може да възникне поради използването или прилагането на продукта(ите) или оформлението на схемите, описани тук.

Сертификат на производителя/вносителя

С настоящото се удостоверява, че NETGEAR Model GS605/608 Gigabit Ethernet Switch е потиснат в съответствие с условията, посочени в BMPT-AmtsblVfg 243/1991 и Vfg 46/1992. Работата на някои съоръжения (например тестови предаватели) в съответствие с разпоредбите обаче може да бъде предмет на определени ограничения. Моля, вижте бележките в инструкциите за експлоатация.

Федералната служба за одобрения на телекомуникациите е уведомена за пускането на това оборудване на пазара и е получила правото да тества серията за съответствие с разпоредбите.

Съобщение за съответствие на Федералната комисия по комуникациите (FCC): Съобщение за радиочестоти

Това устройство отговаря на част 15 от правилата на FCC. Работата е предмет на следните две условия:

• Това устройство не може да причинява вредни смущения.
• Това устройство трябва да приема всякакви получени смущения, включително смущения, които могат да причинят нежелана работа.

Забележка: Това оборудване е тествано и е установено, че отговаря на ограниченията за цифрово устройство от клас A, съгласно част 15 от правилата на FCC. Тези ограничения са предназначени да осигурят разумна защита срещу вредни смущения в жилищна инсталация. Това оборудване генерира, използва и може да излъчва радиочестотна енергия и, ако не е инсталирано и използвано в съответствие с инструкциите, може да причини вредни смущения в радиокомуникациите. Въпреки това, няма гаранция, че няма да възникнат смущения в определена инсталация. Ако това оборудване причинява вредни смущения в радио- или телевизионното приемане, което може да се определи чрез изключване и включване на оборудването, потребителят се насърчава да се опита да коригира смущенията чрез една или повече от следните мерки:

• Преориентирайте или преместете приемната антена.
• Увеличете разстоянието между оборудването и приемника.
• Свържете оборудването към контакт във верига, различна от тази, към която е свързан приемникът.
• Консултирайте се с дилъра или опитен радио/телевизионен техник за помощ.

EN 55 022 Декларация за съответствие

С настоящото се удостоверява, че NETGEAR Model GS605/608 Gigabit Ethernet Switch е екраниран срещу генерирането на радиосмущения в съответствие с прилагането на Директива 89/336/ЕИО на Съвета, член 4а.

Съответствието се декларира чрез прилагането на EN 55 022 Class A (CISPR 22).

Канадски разпоредби за радиосмущения на Министерството на комуникациите

Този цифров апарат (NETGEAR Model GS605/608 Gigabit Ethernet Switch) не надвишава ограниченията от клас A за радиошумови емисии от цифрови апарати, както е посочено в Разпоредбите за радиосмущения на Канадското министерство на комуникациите

Техническа поддръжка

МОЛЯ, ВИЖТЕ КАРТАТА С ИНФОРМАЦИЯ ЗА ПОДДРЪЖКА, КОЯТО Е ДОСТАВЕНА С ВАШИЯ ПРОДУКТ.

Като регистрирате продукта си на www.NETGEAR.com/register, можем да ви предоставим по-бърза експертна техническа поддръжка и навременни известия за надстройки на продукти и софтуер.

©2004 NETGEAR, Inc. NETGEAR, логото на Netgear, Auto Uplink, ProSafe и Everybody's connecting са търговски марки или регистрирани търговски марки на Netgear, Inc. в Съединените щати и/или други страни. Microsoft и Windows са регистрирани търговски марки на Microsoft Corporation в Съединените щати и/или други страни. Други марки и имена на продукти са търговски марки или регистрирани търговски марки на съответните им притежатели. Информацията подлежи на промяна без предизвестие. Всички права запазени.

Май 2004 г.
