NETGEAR GS605 / GS608 - Příručka k přepínači Gigabit Ethernet

Úvod

Přepínač NETGEAR^® 5/8-Port Gigabit Ethernet Model GS605 / GS608 vám poskytuje vysokorychlostní, spolehlivý a snadno použitelný přepínač pro připojení až pěti nebo osmi různých zařízení s podporou Ethernetu (jako jsou počítače, souborové servery, tiskové servery, tiskárny, směrovače a rozbočovače).

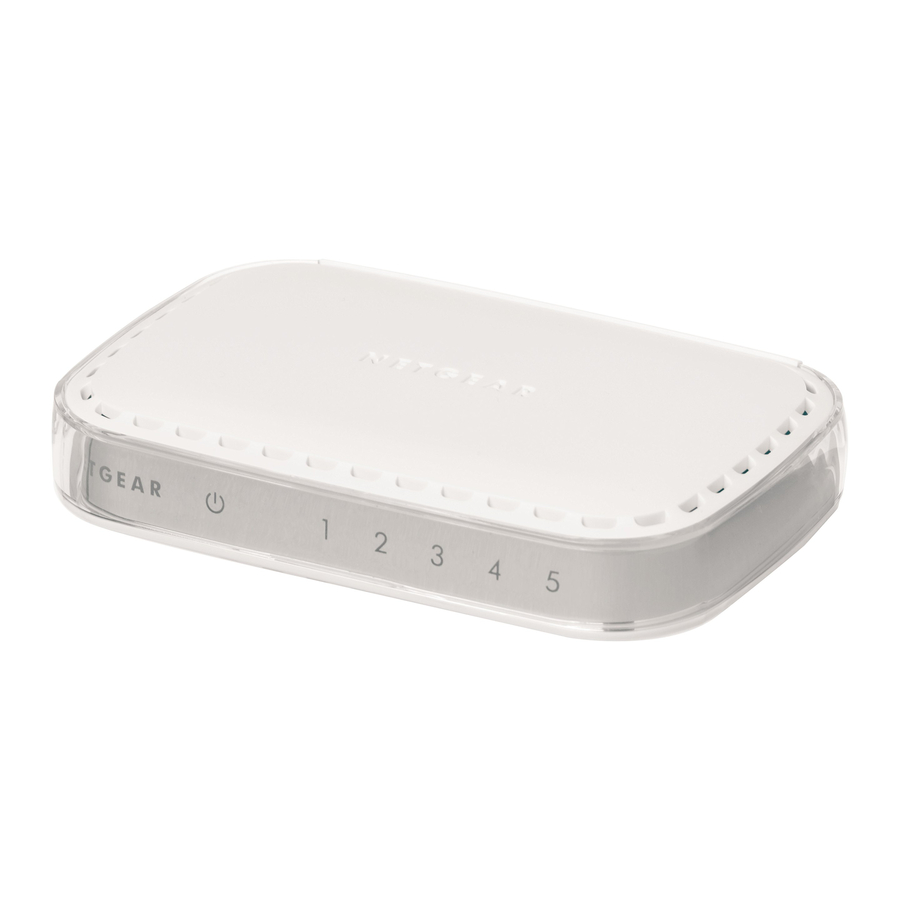

Gigabit Ethernet Switch GS605 / GS608

Přepínač GS605 / GS608 používáte k vytvoření malé sítě, která vám umožní mít připojení 10 Mbps, 100 Mbps a 1000 Mbps k ostatním zařízením v síti. Použitím Gigabit Ethernetu (1000 Mbps) budete odesílat soubory po síti rychlostí až 2 000 Mbps díky plně duplexní povaze Gigabit Ethernetu. To vám umožní přesouvat velké objemy dat až 10krát rychleji než s přepínačem Fast Ethernet. Také s tímto přepínačem můžete přidat další počítače ke svému kabelovému nebo DSL routeru.

Ethernetové kabely se dodávají buď jako přímé, nebo křížené kabely — v závislosti na tom, zda se připojujete k zařízení (počítač, server nebo tiskárna) nebo k síťovému vybavení (rozbočovač, přepínač nebo směrovač). S funkcí Auto Uplink™ se nemusíte starat o to, který z nich použijete. Každý port na přepínači GS605/GS608 se automaticky správně nakonfiguruje, když zapojíte kabel zařízení.

Přehled instalace

Odhadovaný čas: 5–10 minut

1. Vybalte krabici a ověřte obsah.
2. Připravte se na instalaci přepínače.
3. Nainstalujte přepínač a připojte ostatní zařízení.

Vybalte krabici a ověřte obsah

Když otevřete krabici, ověřte, že jste obdrželi vše. Balení obsahuje:

• 5/8-portový Gigabit Ethernet Switch GS605/GS608
• Napájecí adaptér
• Vertikální stojan
• Instalační příručka
• Karta s informacemi o záruce/podpoře

Připravte se na instalaci přepínače

Rozhodněte se, kam chcete přepínač umístit. Najděte rovnou vodorovnou plochu — například stůl, pracovní stůl nebo polici.

Ujistěte se, že vybrané místo je:

• Není na přímém slunci nebo v blízkosti topení nebo topného ventilátoru.
• Není přeplněné nebo přeplněné. Kolem přepínače by měl být alespoň 5 cm volného prostoru ze všech stran.
• Dobře větrané (zejména pokud je ve skříni).

Poznámka: Ani GS605, ani GS608 nejsou navrženy tak, aby se skládaly na sebe s jinými přepínači GS605 nebo GS608. Pokud potřebujete několik jednotek na jednom místě, použijte vertikální stojan k umístění několika jednotek blízko sebe.

Také budete potřebovat jeden vylepšený ethernetový kabel kategorie 5 (Cat 5e) s konektory RJ-45 pro každé zařízení, které chcete k přepínači připojit. Každý ethernetový kabel musí být kratší než 328 stop (100 metrů).

Nainstalujte přepínač a připojte ostatní zařízení

1. Umístěte přepínač na rovnou plochu.
2. U každého zařízení zasuňte jeden konec ethernetového kabelu do portu v zařízení a druhý konec zasuňte do jednoho z ethernetových portů na přepínači.
   Poznámka: Pokud máte k tomuto přepínači připojit více než 5 nebo 8 zařízení, musíte je připojit k rozbočovači nebo jinému přepínači a poté tento rozbočovač nebo přepínač připojit k tomuto přepínači. Viz poznámka o umístění několika přepínačů blízko sebe v části 2.
3. Připojte kabel napájecího adaptéru do zadní části přepínače a poté zapojte adaptér do zdroje napájení (například do zásuvky ve zdi nebo do prodlužovacího kabelu).
   Kontrolka napájení by se měla rozsvítit.
   Odpovídající číslo portu pro každé připojené a napájené zařízení by se mělo rozsvítit, když je spojení (připojení), a blikat, když probíhá aktivita.

Řešení problémů

Kontrolka napájení nesvítí

Přepínač není napájen.

• Ujistěte se, že je napájecí kabel správně připojen k přepínači.
• Ujistěte se, že je napájecí adaptér správně připojen k funkční zásuvce. Pokud je v prodlužovacím kabelu, ujistěte se, že je prodlužovací kabel zapnutý. Pokud je zásuvka ovládána vypínačem, ujistěte se, že je vypínač v poloze zapnuto.
• Ujistěte se, že používáte napájecí adaptér NETGEAR dodaný s přepínačem.

Kontrolka čísla portu pro připojené zařízení nesvítí nebo trvale svítí

Vyskytl se problém s hardwarovým připojením.

• Ujistěte se, že jsou konektory kabelu bezpečně zapojeny do přepínače a zařízení.
• Ujistěte se, že je připojené zařízení zapnuté.
• Pokud je ethernetový kabel připojen k NIC nebo jinému ethernetovému adaptéru, ujistěte se, že je karta nebo adaptér správně nainstalován a funguje.
• Ujistěte se, že je kabel kratší než 328 stop (100 metrů).

Technická specifikace

Specifikace výkonu

Prohlášení o podmínkách

V zájmu zlepšení interního designu, provozní funkce a/nebo spolehlivosti si společnost NETGEAR vyhrazuje právo provádět změny produktu popsaného v tomto dokumentu bez předchozího upozornění.

Společnost NETGEAR nepřebírá žádnou odpovědnost, která může vzniknout v důsledku použití nebo aplikace produktu(ů) nebo rozvržení obvodů popsaných v tomto dokumentu.

Osvědčení výrobce/dovozce

Tímto se potvrzuje, že přepínač NETGEAR Model GS605/608 Gigabit Ethernet byl potlačen v souladu s podmínkami stanovenými v BMPT-AmtsblVfg 243/1991 a Vfg 46/1992. Provoz některých zařízení (například testovacích vysílačů) v souladu s předpisy však může podléhat určitým omezením. Přečtěte si prosím poznámky v návodu k obsluze.

Federální úřad pro telekomunikační schválení byl informován o uvedení tohoto zařízení na trh a bylo mu uděleno právo testovat sérii z hlediska souladu s předpisy.

Oznámení o shodě s Federální komunikační komisí (FCC): Oznámení o rádiové frekvenci

Toto zařízení splňuje část 15 pravidel FCC. Provoz podléhá následujícím dvěma podmínkám:

• Toto zařízení nesmí způsobovat škodlivé rušení.
• Toto zařízení musí akceptovat jakékoli přijaté rušení, včetně rušení, které může způsobit nežádoucí provoz.

Poznámka: Toto zařízení bylo testováno a bylo zjištěno, že splňuje limity pro digitální zařízení třídy A podle části 15 pravidel FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení v obytné instalaci. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat škodlivé rušení rádiové komunikace. Nelze však zaručit, že v konkrétní instalaci k rušení nedojde. Pokud toto zařízení způsobuje škodlivé rušení rozhlasového nebo televizního příjmu, což lze zjistit vypnutím a zapnutím zařízení, doporučuje se uživateli, aby se pokusil rušení napravit jedním nebo více z následujících opatření:

• Přeorientujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do zásuvky v jiném obvodu, než ke kterému je připojen přijímač.
• Požádejte o pomoc prodejce nebo zkušeného rozhlasového/televizního technika.

Prohlášení o shodě EN 55 022

Tímto se potvrzuje, že přepínač NETGEAR Model GS605/608 Gigabit Ethernet je stíněn proti generování rádiového rušení v souladu s aplikací směrnice Rady 89/336/EHS, článek 4a.

Shoda je deklarována aplikací EN 55 022 třídy A (CISPR 22).

Předpisy kanadského ministerstva komunikací o rádiovém rušení

Toto digitální zařízení (NETGEAR Model GS605/608 Gigabit Ethernet Switch) nepřekračuje limity třídy A pro emise rádiového šumu z digitálních zařízení stanovené v předpisech o rádiovém rušení kanadského ministerstva komunikací.

Technická podpora

PROSÍM, PODÍVEJTE SE NA KARTU S INFORMACEMI O PODPOŘE, KTERÁ BYLA DODÁNA S VAŠÍM PRODUKTEM.

Registrací produktu na adrese www.NETGEAR.com/register vám můžeme poskytnout rychlejší odbornou technickou podporu a včasná upozornění na upgrady produktů a softwaru.

©2004 NETGEAR, Inc. NETGEAR, logo Netgear, Auto Uplink, ProSafe a Everybody's connecting jsou ochranné známky nebo registrované ochranné známky společnosti Netgear, Inc. ve Spojených státech a/nebo dalších zemích. Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation ve Spojených státech a/nebo dalších zemích. Ostatní názvy značek a produktů jsou ochranné známky nebo registrované ochranné známky příslušných držitelů. Informace se mohou změnit bez předchozího upozornění. Všechna práva vyhrazena.

Květen 2004
