NETGEAR GS516UP, GS524UP Instalační manuál

Obsah

1 Úvod
2 Obsah balení
3 Registrace pomocí aplikace NETGEAR Insight
4 Připojte přepínač
5 Zkontrolujte LED diody
6 Režim PoE
7 Úvahy o PoE
8 Odstraňování problémů s PoE
9 Montáž přepínače do racku
10 Specifikace
11 Podpora a komunita
12 Regulace a právní předpisy
13 Reference
14 Stáhnout návod
15 V jiných jazycích

Úvod

Instalace pro:

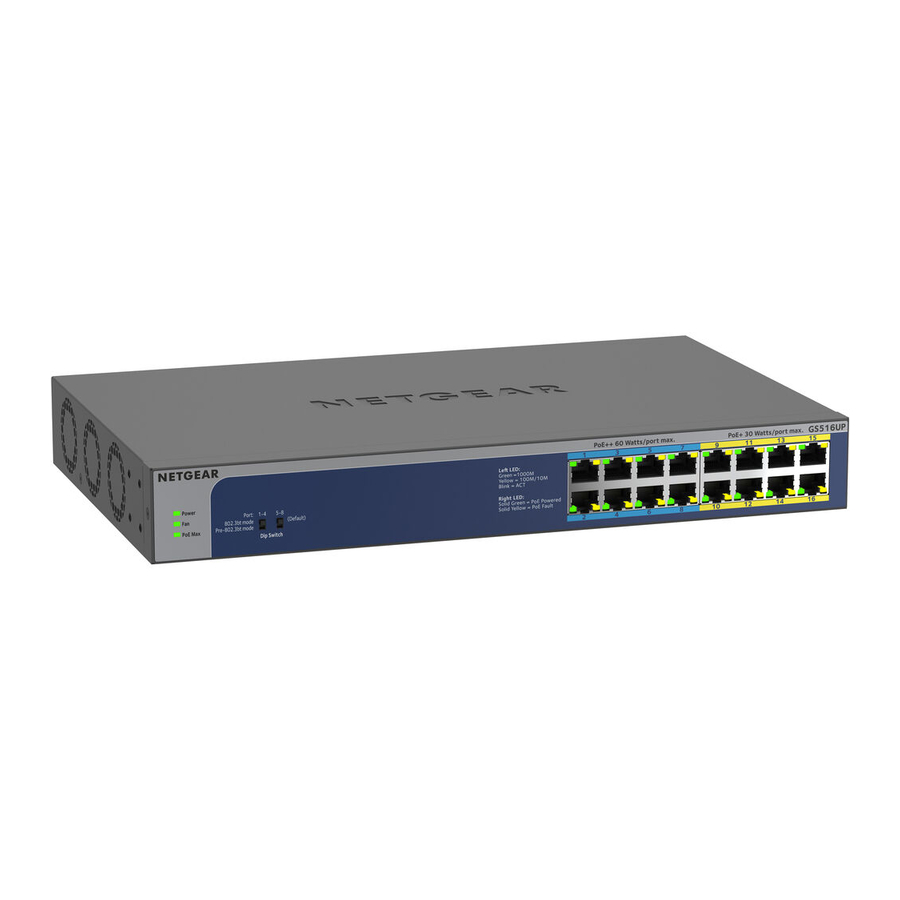

16-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS516UP
24-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Model GS524UP

Obsah balení

Přepínač model GS516UP nebo GS524UP
Napájecí kabel (liší se podle regionu)
Sada pro montáž do racku
Čtyři gumové nožičky
Instalační příručka a leták Insight

Poznámka: Doporučujeme používat kabel kategorie 5e (Cat 5e) nebo kabel s vyšším hodnocením pro gigabitová ethernetová připojení.

Tento přepínač je určen pouze pro vnitřní použití. Pokud se chcete připojit k zařízení umístěnému venku, musí být venkovní zařízení řádně uzemněno a chráněno proti přepětí a musíte nainstalovat ethernetový přepěťový chránič do vedení mezi přepínačem a venkovním zařízením. Pokud tak neučiníte, může dojít k poškození přepínače.

Před připojením tohoto přepínače k venkovním kabelům nebo zařízením si přečtěte https://kb.netgear.com/000057103 pro bezpečnostní a záruční informace.

Registrace pomocí aplikace NETGEAR Insight

Vyhledejte NETGEAR Insight a stáhněte si nejnovější aplikaci.
Pokud ještě nemáte účet NETGEAR, vytvořte si ho.
Klepněte na nabídku v levém horním rohu.
Klepněte na REGISTER ANY NETGEAR DEVICE (Zaregistrovat jakékoli zařízení NETGEAR).
Zadejte sériové číslo umístěné na spodní straně přepínače nebo použijte fotoaparát na svém mobilním zařízení ke skenování čárového kódu sériového čísla.
Klepněte na GO (Jít). Přepínač je zaregistrován a přidán do vašeho účtu. Nyní můžete přepínač zobrazit v aplikaci NETGEAR Insight.

Poznámka: Protože se jedná o nespravovaný přepínač, nemůžete jej konfigurovat ani spravovat v NETGEAR Insight.

Připojte přepínač

Ukázková připojení

Model GS516UP poskytuje napájení PoE++ (802.3bt) na portech 1–8 s výkonem až 60 W na každý port a napájení PoE+ (802.3at) na portech 9–16 s výkonem až 30 W na každý port. Celkový rozpočet napájení PoE pro přepínač je 380 W na všech aktivních portech PoE.

Model GS524UP poskytuje napájení PoE++ (802.3bt) na portech 1–16 s výkonem až 60 W na každý port a napájení PoE+ (802.3at) na portech 17–24 s výkonem až 30 W na každý port. Celkový rozpočet napájení PoE pro přepínač je 480 W na všech aktivních portech PoE.

Zkontrolujte LED diody

Když připojíte napájecí kabel k přepínači a zapojíte jej do elektrické zásuvky, LED diody indikují stav.

LED	Popis
Power (Napájení)		Svítí zeleně. Přepínač je zapnutý a funguje normálně. Nesvítí. Do přepínače není dodáváno napájení.
Fan (Ventilátor)		Nesvítí. Ventilátor funguje správně. Svítí žlutě. Ventilátor nefunguje správně.
PoE Max (Stav rozpočtu PoE přepínače)		Nesvítí. K dispozici je dostatečný (více než 7 W) výkon PoE. Svítí žlutě. K dispozici je méně než 7 W výkonu PoE. Bliká žlutě. Alespoň jednou během předchozích dvou minut bylo k dispozici méně než 7 W výkonu PoE.
Left port LED (Levá LED portu)		Svítí zeleně. Připojení 1000 Mb/s na tomto portu. Bliká zeleně. Aktivita 1000 Mb/s na tomto portu. Svítí žlutě. Připojení 100 Mb/s nebo 10 Mb/s na tomto portu. Bliká žlutě. Aktivita 100 Mb/s nebo 10 Mb/s na tomto portu. Nesvítí. Na tomto portu nebyl zjištěn žádný odkaz.
Right Port LED (Pravá LED portu)		Svítí zeleně. Port dodává napájení PoE. Nesvítí. Port nedodává napájení PoE. Svítí žlutě. Došlo k chybě PoE.

Režim PoE

Přepínače DIP na předním panelu umožňují vybrat následující režimy PoE++:

802.3bt mode (Režim 802.3bt). Režim pro zařízení, která plně vyhovují standardu IEEE 802.3bt (PoE++). Toto je výchozí režim pro všechny porty PoE++.
pre-802.3bt mode (Režim pre-802.3bt). Režim pro zařízení, která mohou přijímat výkon vyšší než 30 W, ale která plně nevyhovují standardu IEEE 802.3bt (PoE++).

PoE++ Mode (Režim PoE++)	DIP Switch Position (Pozice DIP přepínače)	Ports 1–4 (Porty 1–4)	Ports 5–8 (Porty 5–8)	Ports 9–12 (GS524UP Only) (Porty 9–12 (pouze GS524UP))	Ports 13–16 (GS524UP Only) (Porty 13–16 (pouze GS524UP))
802.3bt	Up (Nahoru)	Default (Výchozí)	Default (Výchozí)	Default (Výchozí)	Default (Výchozí)
pre-802.3bt	Down (Dolů)	Optional (Volitelné)	Optional (Volitelné)	Optional (Volitelné)	Optional (Volitelné)

Informace o tom, který režim vybrat, naleznete v dokumentaci dodané s napájeným zařízením (PD). Pokud si nejste jisti, ponechte výchozí režim. Pokud se však PD nezapne, nastavte přepínač DIP do režimu pre-802.3bt.

Úvahy o PoE

PoE napájení, které přepínač dodává napájeným zařízením (PD), je prioritizováno ve vzestupném pořadí portů. Pokud požadavky na napájení připojených PD překročí celkový rozpočet napájení přepínače, PD na portu s nejvyšším číslem se deaktivuje, aby se zajistilo, že PD připojená k portům s vyšší prioritou a nižším číslem budou podporována jako první.

PD uvedené jako napájené zařízení 802.3bt PoE++ nemusí nutně vyžadovat maximální limit napájení specifikace. Mnoho PD vyžaduje méně energie, což potenciálně umožňuje, aby všechny porty PoE++ a PoE+ byly aktivní současně.

Následující tabulka ukazuje standardní rozsahy výkonu vypočítané s maximální délkou kabelu 328 stop (100 metrů).

Třída zařízení	Kompatibilní standard PoE	Popis třídy	Maximální výkon Dodávaný přepínačem	Výkon dodávaný do PD
0	PoE, PoE+ a PoE++	Výchozí výkon (plný)	0.44W	0.44W–12.95W
1	PoE, PoE+ a PoE++	Velmi nízký výkon	4.0W	0.44W–3.84W
2	PoE, PoE+ a PoE++	Nízký výkon	7.0W	3.84W–6.49W
3	PoE, PoE+ a PoE++	Střední výkon	15.4W	6.49W–12.95W
4	PoE+ a PoE++	Vysoký výkon	30.0W	12.95W–25.5W
5–6	Pouze PoE++	Ultra výkon	45.0W	25.5W–51W

Pokud zařízení přijímá z přepínače nedostatečný PoE výkon, zvažte použití kratšího kabelu.

Květen 2020 © NETGEAR, Inc., NETGEAR a logo NETGEAR jsou ochranné známky společnosti NETGEAR, Inc. Všechny ochranné známky jiných společností než NETGEAR se používají pouze pro referenční účely.

Odstraňování problémů s PoE

Zde je několik tipů pro opravu problémů s PoE, které se mohou vyskytnout:

Pokud svítí kontrolka PoE Max trvale žlutě, odpojte jedno nebo více zařízení PoE, abyste zabránili nadměrnému odběru PoE.
Pro každé napájené zařízení (PD), které je připojeno k přepínači, svítí příslušná kontrolka PoE na přepínači trvale zeleně. Pokud kontrolka PoE svítí trvale žlutě, došlo k poruše PoE a PoE se zastavilo z důvodu jedné z podmínek uvedených v následující tabulce.

Stav poruchy PoE	Možné řešení
Na portu došlo ke zkratu souvisejícímu s PoE.	Problém je s největší pravděpodobností s připojeným PD. Zkontrolujte stav PD nebo restartujte PD odpojením a opětovným připojením PD.
Požadavek na napájení PoE PD překročil maximální úroveň, kterou přepínač povoluje. Maximální úroveň je 15,4 W pro připojení PoE, 30 W pro připojení PoE+ a 60 W pro připojení PoE++.
Proud PoE na portu překročil klasifikační limit PD.
Napětí PoE portu je mimo rozsah, který přepínač povoluje	Restartujte přepínač a zjistěte, zda se problém vyřeší.

Montáž přepínače do racku

Doporučujeme používat držáky a šrouby, které byly dodány s přepínačem.

Připevněte dodané montážní držáky ke straně přepínače.
Vložte dodané malé šrouby skrz každý držák do montážních otvorů držáku v přepínači.
Utáhněte šrouby šroubovákem Phillips č. 1, abyste zajistili každý držák.
Zarovnejte montážní otvory v držácích s otvory v racku a vložte dodané šrouby s válcovou hlavou (můžete si vybrat ze dvou typů šroubů s válcovou hlavou) s nylonovými podložkami skrz každý držák do racku.
Utáhněte šrouby šroubovákem Phillips č. 2, abyste zajistili montážní držáky k racku.

Specifikace

Specifikace	Model GS516UP	Model GS524UP
Porty RJ-45	16 Gigabit Ethernet pro 1 Gbps, 100 Mbps a 10 Mbps.	24 Gigabit Ethernet pro 1 Gbps, 100 Mbps a 10 Mbps.
Porty PoE++	8 (porty 1–8)	16 (porty 1–16)
Porty PoE+	8 (porty 9–16)	8 (porty 17–24)
Maximální rozpočet PoE	380W pro celý přepínač	480W pro celý přepínač
Vstup střídavého proudu	100–240V ~ 50/60 Hz, 8–4A	100–240V ~ 50/60 Hz, 8–4A
Rozměry (Š x H x V)	13. 13,0 x 8,2 x 1,7 palce (330 x 207 x 43 mm)	15. 15,4 x 8,7 x 1,7 palce (390 x 220 x 43 mm)
Hmotnost	5. 5,73 lb (2,6 kg)	6. 6,83 lb (3,1 kg)
Provozní teplota	32–122°F (0–50°C)
Provozní vlhkost	10%–90% relativní vlhkost, nekondenzující
Shoda	FCC třída A, UL 62368-1, CB, CE LVD, CE třída A, VCCI třída A, RCM třída A, KC, BSMI

Podpora a komunita

Navštivte netgear.com/support, kde získáte odpovědi na své otázky a získáte přístup k nejnovějším souborům ke stažení.

Můžete se také podívat na naši komunitu NETGEAR, kde najdete užitečné rady na community.netgear.com.

Regulace a právní předpisy

Pokud je tento produkt prodáván v Kanadě, můžete si tento dokument v kanadské francouzštině prohlédnout na adrese https://www.netgear.com/support/download/.
Informace o souladu s regulačními předpisy, včetně prohlášení EU o shodě, naleznete na adrese https://www.netgear.com/about/regulatory/.
Před připojením napájecího zdroje si přečtěte dokument o souladu s regulačními předpisy.
Zásady ochrany osobních údajů společnosti NETGEAR naleznete na adrese https://www.netgear.com/about/privacy-policy.
Používáním tohoto zařízení souhlasíte s podmínkami společnosti NETGEAR na adrese https://www.netgear.com/about/terms-and-conditions. Pokud nesouhlasíte, vraťte zařízení do místa zakoupení během reklamační lhůty.
Nepoužívejte toto zařízení venku. Zdroj PoE je určen pouze pro připojení uvnitř budovy.
