NETGEAR GS516UP, GS524UP Manual de instalare

Cuprins

Introducere

Instalare pentru:

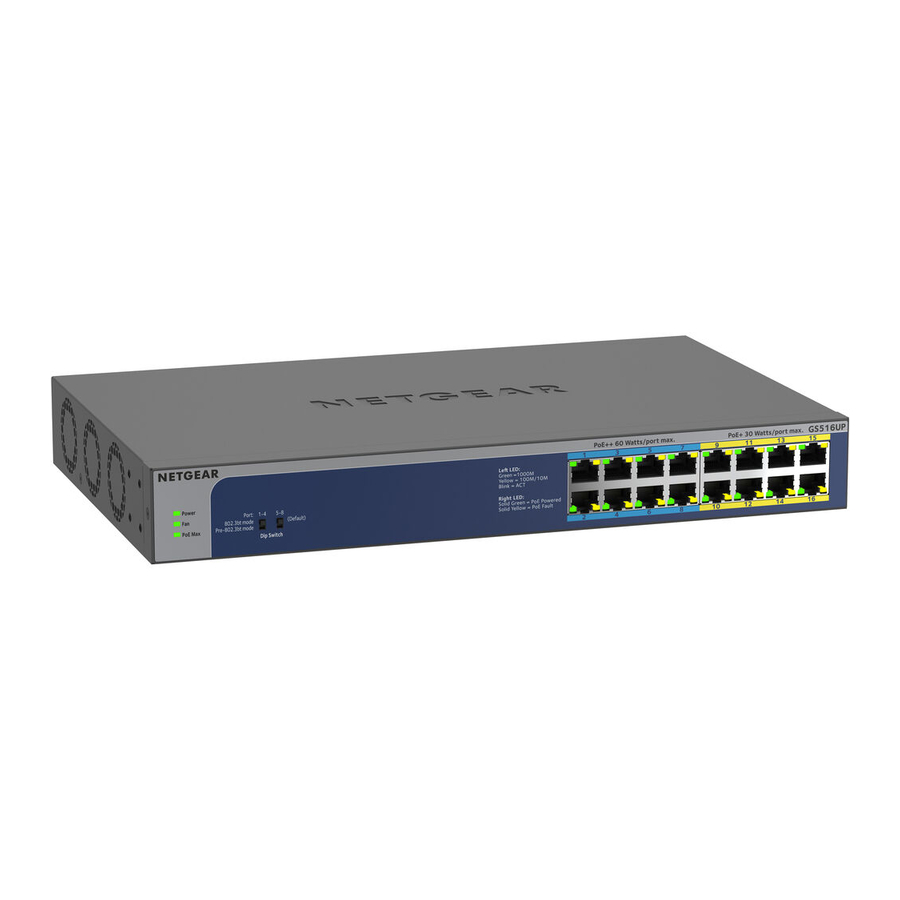

  • Switch negestionat Gigabit Ethernet Ultra60 PoE++ cu 16 porturi, Model GS516UP
    Switch negestionat Gigabit Ethernet Ultra60 PoE++ cu 16 porturi, Model GS516UP
  • Switch negestionat Gigabit Ethernet Ultra60 PoE++ cu 24 porturi, Model GS524UP
    Switch negestionat Gigabit Ethernet Ultra60 PoE++ cu 24 porturi, Model GS524UP

Conținutul pachetului

  • Modelul de switch GS516UP sau GS524UP
  • Cablu de alimentare (variază în funcție de regiune)
  • Kit de montare în rack
  • Patru piciorușe de cauciuc
  • Ghid de instalare și pliant Insight

avertisment Notă: Vă recomandăm să utilizați un cablu de categoria 5e (Cat 5e) sau un cablu cu o clasificare superioară pentru conexiunile Gigabit Ethernet.

Acest switch este proiectat numai pentru utilizare în interior. Dacă doriți să vă conectați la un dispozitiv situat în exterior, dispozitivul exterior trebuie să fie împământat și protejat corespunzător împotriva supratensiunii și trebuie să instalați un protector Ethernet împotriva supratensiunii în linie între switch și dispozitivul exterior. Nerespectarea acestor măsuri poate deteriora switch-ul.


Înainte de a conecta acest switch la cabluri sau dispozitive exterioare, consultați https://kb.netgear.com/000057103 pentru informații despre siguranță și garanție.

Înregistrați-vă cu aplicația NETGEAR Insight

  1. Căutați NETGEAR Insight și descărcați cea mai recentă aplicație.
  2. Configurați un cont NETGEAR dacă nu aveți unul.
  3. Atingeți meniul din colțul din stânga sus.
  4. Atingeți REGISTER ANY NETGEAR DEVICE ("ÎNREGISTRAȚI ORICE DISPOZITIV NETGEAR").
  5. Introduceți numărul de serie situat în partea de jos a switch-ului sau utilizați camera de pe dispozitivul dvs. mobil pentru a scana codul de bare al numărului de serie.
  6. Atingeți GO ("MERGI"). Switch-ul este înregistrat și adăugat în contul dvs. Acum puteți vizualiza switch-ul în aplicația NETGEAR Insight.

avertisment Notă: Deoarece acesta este un switch negestionat, nu îl puteți configura sau gestiona în NETGEAR Insight.

Conectați switch-ul

Exemple de conexiuni
Exemple de conexiuni

Modelul GS516UP oferă alimentare PoE++ (802.3bt) pe porturile 1-8 cu până la 60W pentru fiecare port și alimentare PoE+ (802.3at) pe porturile 9-16 cu până la 30W pentru fiecare port. Bugetul total de alimentare PoE pentru switch este de 380W pe toate porturile PoE active.

Modelul GS524UP oferă alimentare PoE++ (802.3bt) pe porturile 1-16 cu până la 60W pentru fiecare port și alimentare PoE+ (802.3at) pe porturile 17-24 cu până la 30W pentru fiecare port. Bugetul total de alimentare PoE pentru switch este de 480W pe toate porturile PoE active.

Verificați LED-urile

Când conectați cablul de alimentare la switch și îl conectați la o priză electrică, LED-urile indică starea.

LED Descriere
Power (Alimentare) Verde continuu. Switch-ul este pornit și funcționează normal.
Oprit. Alimentarea nu este furnizată switch-ului.
Fan (Ventilator) Oprit. Ventilatorul funcționează corect.
Galben continuu. Ventilatorul nu funcționează corect.
PoE Max
(Starea bugetului PoE al switch-ului)		 Oprit. Este disponibilă suficientă putere PoE (mai mult de 7W).
Galben continuu. Este disponibilă mai puțin de 7W de putere PoE.
Galben intermitent. Cel puțin o dată în ultimele două minute, a fost disponibilă mai puțin de 7W de putere PoE.
LED port stânga Verde continuu. Legătură de 1000 Mbps pe acest port.
Verde intermitent. Activitate de 1000 Mbps pe acest port.
Galben continuu. Legătură de 100 Mbps sau 10 Mbps pe acest port.
Galben intermitent. Activitate de 100 Mbps sau 10 Mbps pe acest port.
Oprit. Nu este detectată nicio legătură pe acest port.
LED port dreapta Verde continuu. Portul furnizează alimentare PoE.
Oprit. Portul nu furnizează alimentare PoE.
Galben continuu. A apărut o defecțiune PoE.

Mod PoE

Comutatoarele DIP de pe panoul frontal vă permit să selectați următoarele moduri PoE++:

  • Mod 802.3bt. Modul pentru dispozitivele care sunt pe deplin conforme cu IEEE 802.3bt (PoE++). Acesta este modul implicit pentru toate porturile PoE++.
  • Mod pre-802.3bt. Modul pentru dispozitivele care pot primi o putere mai mare de 30W, dar care nu sunt pe deplin conforme cu IEEE 802.3bt (PoE++).
Mod PoE++ Poziția comutatorului DIP Porturile 1–4 Porturile 5–8 Porturile 9–12
(Numai GS524UP) 		Porturile 13–16
(Numai GS524UP)
802.3bt Sus Implicit Implicit Implicit Implicit
pre-802.3bt Jos Opțional Opțional Opțional Opțional

Pentru informații despre modul pe care trebuie să îl selectați, consultați documentația care a venit cu dispozitivul alimentat (PD). Dacă nu sunteți sigur, păstrați modul implicit. Cu toate acestea, dacă PD-ul nu se pornește, setați comutatorul DIP în modul pre-802.3bt.

Considerații PoE

Alimentarea PoE pe care switch-ul o furnizează dispozitivelor alimentate (PD-uri) este prioritizată în ordine crescătoare a porturilor. Dacă cerințele de alimentare pentru PD-urile conectate depășesc bugetul total de alimentare al switch-ului, PD-ul de pe portul cu numărul cel mai mare este dezactivat pentru a se asigura că PD-urile conectate la porturile cu prioritate mai mare, cu numere mai mici, sunt suportate mai întâi.

Un PD listat ca dispozitiv alimentat 802.3bt PoE++ nu necesită neapărat limita maximă de putere a specificației. Multe PD-uri necesită mai puțină putere, permițând potențial ca toate porturile PoE++ și PoE+ să fie active simultan.

Următorul tabel arată intervalele de putere standard calculate cu lungimea maximă a cablului de 328 de picioare (100 de metri).

Clasa dispozitivului Standard PoE compatibil Descrierea clasei Puterea maximă
Furnizată de switch 		Puterea livrată către PD
0 PoE, PoE+ și PoE++ Putere implicită (completă) 0.44W 0.44W–12.95W
1 PoE, PoE+ și PoE++ Putere foarte scăzută 4.0W 0.44W–3.84W
2 PoE, PoE+ și PoE++ Putere scăzută 7.0W 3.84W–6.49W
3 PoE, PoE+ și PoE++ Putere medie 15.4W 6.49W–12.95W
4 PoE+ și PoE++ Putere mare 30.0W 12.95W–25.5W
5–6 Doar PoE++ Ultra putere 45.0W 25.5W–51W

Dacă un dispozitiv primește o putere PoE insuficientă de la switch, luați în considerare utilizarea unui cablu mai scurt.

Mai 2020 © NETGEAR, Inc., NETGEAR și sigla NETGEAR sunt mărci comerciale ale NETGEAR, Inc. Orice mărci comerciale non-NETGEAR sunt utilizate doar în scop de referință.

Depanare PoE

Iată câteva sfaturi pentru corectarea problemelor PoE care ar putea apărea:

  • Dacă LED-ul PoE Max este galben continuu, deconectați unul sau mai multe dispozitive PoE pentru a preveni suprasubscrierea PoE.
  • Pentru fiecare dispozitiv alimentat (PD) care este conectat la switch, LED-ul PoE asociat de pe switch se aprinde verde continuu. Dacă LED-ul PoE se aprinde galben continuu, a apărut o defecțiune PoE și PoE s-a oprit din cauza uneia dintre condițiile enumerate în tabelul următor.
Condiția de defecțiune PoE Soluție posibilă
A apărut un scurtcircuit legat de PoE pe port. Problema este cel mai probabil cu PD-ul atașat. Verificați starea PD-ului sau reporniți PD-ul deconectând și reconectând PD-ul.
Cererea de putere PoE a PD-ului a depășit nivelul maxim permis de switch. Nivelul maxim este de 15.4W pentru o conexiune PoE, 30W pentru o conexiune PoE+ și 60W pentru o conexiune PoE++.
Curentul PoE de pe port a depășit limita de clasificare a PD-ului.
Tensiunea PoE a portului este în afara intervalului permis de switch Reporniți switch-ul pentru a vedea dacă starea se rezolvă de la sine.

Montați switch-ul într-un rack

Vă recomandăm să utilizați suporturile și șuruburile care au venit cu switch-ul.

  1. Atașați suporturile de montare furnizate pe partea laterală a switch-ului.
  2. Introduceți șuruburile mici furnizate prin fiecare suport și în găurile de montare a suportului din switch.
  3. Strângeți șuruburile cu o șurubelniță Phillips nr. 1 pentru a fixa fiecare suport.
  4. Aliniați găurile de montare din suporturi cu găurile din rack și introduceți șuruburile cu cap pană furnizate (puteți alege dintre două tipuri de șuruburi cu cap pană) cu șaibe de nailon prin fiecare suport și în rack.
  5. Strângeți șuruburile cu o șurubelniță Phillips nr. 2 pentru a fixa suporturile de montare pe rack.

Specificații

Specificație Model GS516UP Model GS524UP
Porturi RJ-45 16 Gigabit Ethernet pentru 1 Gbps, 100 Mbps și 10 Mbps. 24 Gigabit Ethernet pentru 1 Gbps, 100 Mbps și 10 Mbps.
Porturi PoE++ 8 (porturile 1–8) 16 (porturile 1–16)
Porturi PoE+ 8 (porturile 9–16) 8 (porturile 17–24)
Buget maxim PoE 380W pentru întregul switch 480W pentru întregul switch
Intrare de alimentare AC 100–240V ~ 50/60 Hz, 8–4A 100–240V ~ 50/60 Hz, 8–4A
Dimensiuni (L x A x Î) 13. 13.0 x 8.2 x 1.7 in. (330 x 207 x 43 mm) 15. 15.4 x 8.7 x 1.7 in. (390 x 220 x 43 mm)
Greutate 5. 5.73 lb (2.6 kg) 6. 6.83 lb (3.1 kg)
Temperatură de funcționare 32–122°F (0–50°C)
Umiditate de funcționare 10%–90% umiditate relativă, fără condensare
Conformitate FCC class A, UL 62368-1, CB, CE LVD, CE class A, VCCI class A, RCM class A, KC, BSMI

Suport și comunitate

Vizitați netgear.com/support pentru a obține răspunsuri la întrebările dvs. și pentru a accesa cele mai recente descărcări.

Puteți, de asemenea, să consultați comunitatea noastră NETGEAR pentru sfaturi utile la community.netgear.com.
