Manualul switch-ului NETGEAR ProSafe GS108 cu 8 porturi
- 1 Introducere
- 2 Prezentare generală a instalării
- 3 Despachetați cutia și verificați conținutul
- 4 Pregătiți-vă să instalați switch-ul
- 5 Instalați switch-ul și conectați celelalte dispozitive
- 6 Depanare
-
7
Specificații tehnice
- 7.1 Declarație de condiții
- 7.2 Certificat al producătorului/importatorului
- 7.3 Aviz de conformitate al Comisiei Federale de Comunicații (FCC): Aviz privind frecvența radio
- 7.4 Declarație de conformitate EN 55 022
- 7.5 Reglementări privind interferențele radio ale Departamentului Canadian de Comunicații
- 8 Asistență tehnică
- 9 Informații de asistență
- 10 Referințe
- 11 Descărcați manualul
- 12 În alte limbi
Introducere

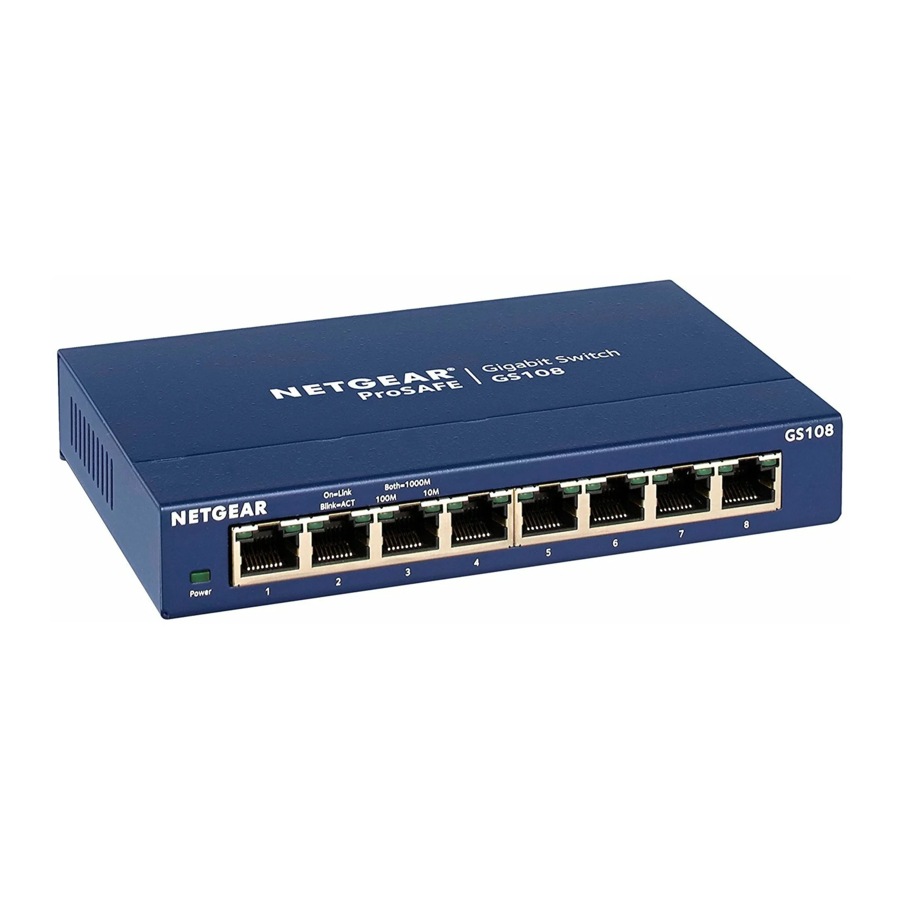

Switch-ul Ethernet Gigabit cu 8 porturi NETGEAR® Model GS108 vă oferă un switch low-cost, fiabil și de înaltă performanță pentru a conecta până la opt dispozitive diferite compatibile cu Ethernet (cum ar fi computere, servere de fișiere și routere) la viteze Gigabit Ethernet uimitoare.
Switch-ul Ethernet Gigabit GS108 vă permite să construiți o rețea mică, care vă oferă acces de 10, 100 sau 1000 Mbps la alte dispozitive din rețea. Acesta oferă o conexiune completă, dedicată de 1000 (sau 100, sau 10 Mbps) între două dispozitive. Dacă un dispozitiv are capacitate full-duplex, switch-ul GS108 oferă o conexiune de 2000 Mbps (sau 200, sau 20 Mbps). Aceasta înseamnă că GS108 poate muta instantaneu chiar și fișiere foarte mari în rețea. Ca beneficiu suplimentar, acest switch funcționează atât cu computere Windows, cât și cu computere Macintosh.
Cablurile Ethernet vin fie ca cabluri drepte, fie ca cabluri crossover—în funcție de faptul dacă vă conectați la un dispozitiv (computer, server sau imprimantă) sau la echipamente de rețea (hub, switch sau router). Cu funcția Auto Uplink™, nu trebuie să vă faceți griji cu privire la care utilizați. Fiecare port de pe switch-ul GS108 se configurează automat corect atunci când conectați cablul unui dispozitiv.
Dacă aveți o problemă cu switch-ul, NETGEAR oferă asistență tehnică 24 de ore pe zi și 7 zile pe săptămână pe web (www.NETGEAR.com), prin e-mail (support@NETGEAR.com) și prin telefon (consultați cardul de informații de asistență furnizat pentru numerele de telefon).
Prezentare generală a instalării
Durata estimată: 5–10 minute
- Despachetați cutia și verificați conținutul.
- Pregătiți-vă să instalați switch-ul.
- Instalați switch-ul și conectați celelalte dispozitive.
Despachetați cutia și verificați conținutul
Switch Ethernet Gigabit cu 8 porturi 10/100/1000 Mbps Model GS108
Ghid de instalare, card de garanție/înregistrare și card de informații de asistență
Adaptor de alimentare
Hardware de montare pe perete
Când deschideți cutia, verificați dacă ați primit totul. Pachetul include:
- Switch Ethernet Gigabit cu 8 porturi GS108
- Adaptor de alimentare CA
- Șuruburi de montare pe perete
- Ghid de instalare GS108 (acest document)
- Card de garanție și înregistrare
- Card de informații de asistență
Dacă nu aveți tot ce este enumerat mai sus, consultați cardul de informații de asistență pentru informații de contact. Dacă vă lipsește cardul de informații de asistență, obțineți informații de contact la www.NETGEAR.com în zona de Servicii Clienți
Pregătiți-vă să instalați switch-ul
Decideți unde doriți să plasați switch-ul. Găsiți o suprafață orizontală plană — cum ar fi o masă, un birou sau un raft. Switch-ul vine cu șuruburi de montare pe perete. Puteți folosi șuruburile dacă doriți să atârnați switch-ul într-un spațiu deschis pe un perete.
Asigurați-vă că locația selectată este:
- Nu este în lumina directă a soarelui sau lângă un încălzitor sau o gură de încălzire.
- Nu este aglomerată sau supraaglomerată. Ar trebui să existe cel puțin 2 inchi (5 cm) de spațiu liber pe toate părțile switch-ului.
- Este bine ventilată (mai ales dacă este într-un dulap).
De asemenea, veți avea nevoie de un cablu Ethernet de categoria 5 (Cat 5) cu conectori RJ-45 pentru fiecare dispozitiv pe care doriți să-l conectați la switch. Fiecare cablu Ethernet trebuie să aibă mai puțin de 328 de picioare (100 de metri).
Instalați switch-ul și conectați celelalte dispozitive
- Așezați switch-ul pe o suprafață plană sau agățați-l pe șuruburi.
- Pentru fiecare dispozitiv, introduceți un capăt al unui cablu Ethernet în portul din dispozitiv și introduceți celălalt capăt într-unul dintre porturile Ethernet de pe switch.
- Conectați cablul adaptorului de alimentare în spatele switch-ului, apoi conectați adaptorul la o sursă de alimentare (cum ar fi o priză de perete sau o bandă de alimentare).
LED-ul Link corespunzător pentru fiecare dispozitiv conectat și cu alimentare Switch Ethernet Gigabit cu 8 porturi 10/100/1000 Mbps Model GS108 ar trebui să se aprindă și să clipească atunci când are loc activitatea. Dacă conexiunea este de 1.000 Mbps sau 100 Mbps, LED-ul din mufa RJ-45 se va aprinde. Dacă conexiunea este de 10 Mbps, LED-ul 10M de pe partea stângă a panoului frontal se va aprinde.
Notă: Dacă vreun indicator luminos nu funcționează așa cum este indicat, accesați secțiunea Depanare.
Depanare
Lumina de alimentare nu este aprinsă
Switch-ul nu are energie.
- Asigurați-vă că cablul de alimentare este conectat corect la switch.
- Asigurați-vă că adaptorul de alimentare este conectat corect la o priză de alimentare funcțională. Dacă se află într-o bandă de alimentare, asigurați-vă că banda de alimentare este pornită. Dacă priza este controlată de un întrerupător de lumină, asigurați-vă că întrerupătorul este în poziția pornit.
- Asigurați-vă că utilizați adaptorul de alimentare NETGEAR furnizat împreună cu switch-ul.
Lumina numărului portului nu este aprinsă pentru un dispozitiv conectat sau rămâne aprinsă continuu
Există o problemă de conexiune hardware.
- Asigurați-vă că conectorii cablului sunt conectați bine la switch și la dispozitiv.
- Asigurați-vă că dispozitivul conectat este pornit.
- Dacă cablul Ethernet este conectat la o NIC sau la un alt adaptor Ethernet, asigurați-vă că placa sau adaptorul este instalat corect și funcționează.
- Asigurați-vă că lungimea cablului este mai mică de 328 de picioare (100 de metri).
Specificații tehnice
| Compatibilitate cu standardele: | IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, 1000BASE-T Gigabit Ethernet IEEE 802.3x Controlul fluxului; compatibil cu Windows ®, Mac ® OS, NetWare ®, Linux ® |
| Interfață de rețea: | Conector RJ-45 pentru interfață Ethernet 10BASE-T, 100BASE-TX sau 1000BASE-T |
| Alimentare: | 17,5 W max și intrare de 5 V @ 5A CC |
| Dimensiuni fizice: | L: 287 mm (11,29") A: 100 mm (3,93") H: 25 mm (0,98") |
| Greutate: | 0,9 kg (1,98 lbs) |
| Temperatură de funcționare: | 0 până la 40°C (32 până la 104°F) |
| Umiditate de funcționare: | Umiditate relativă de 10% până la 90%, fără condensare |
| Conformitate electromagnetică: | Marcaj CE, comercial; FCC Part 15, Class A; EN 55 022 (CISPR 22), C-Tick |
| Aprobări ale agenției de siguranță pentru adaptorul de alimentare: | Marcaj CE, comercial, listat UL (UL 1950), licențiat TUV (EN 60950), C-Tick |
| Specificații de performanță | |
| Rată de filtrare a cadrelor: | 14.800 cadre/sec max pentru portul 10M / 148.800 cadre/sec max pentru portul 100M/1.488.000 cadre/sec pentru portul 1000M |
| Rată de redirecționare a cadrelor: | 14.800 cadre/sec max pentru portul 10M / 148.800 cadre/sec max pentru portul 100M / 1.488.000 cadre/sec max pentru portul 1000M |
| Latența rețelei: (folosind pachete de 64 de octeți) | 100 Mbps la 100 Mbps: 40 µs max 1000 Mbps la 1000 Mbps: 10 µs max |
| Dimensiunea bazei de date de adrese: | 8000 de adrese MAC |
| Adresare: | Adresă MAC pe 48 de biți |
| Buffer coadă: | 32 kilobytes per port |
Declarație de condiții
În scopul îmbunătățirii designului intern, a funcției operaționale și/sau a fiabilității, NETGEAR își rezervă dreptul de a efectua modificări asupra produsului descris în acest document fără notificare prealabilă.
NETGEAR nu își asumă nicio răspundere care poate apărea din cauza utilizării sau aplicării produsului(elor) sau a dispunerii circuitului(elor) descrise aici.
Certificat al producătorului/importatorului
Prin prezenta se certifică faptul că switch-ul Ethernet Gigabit NETGEAR Model GS108 a fost suprimat în conformitate cu condițiile prevăzute în BMPT-AmtsblVfg 243/1991 și Vfg 46/1992. Cu toate acestea, funcționarea anumitor echipamente (de exemplu, emițătoare de testare) în conformitate cu reglementările poate fi supusă anumitor restricții. Vă rugăm să consultați notele din instrucțiunile de utilizare.
Oficiul Federal pentru Aprobări în Telecomunicații a fost notificat cu privire la introducerea acestui echipament pe piață și i s-a acordat dreptul de a testa seria pentru conformitatea cu reglementările.
Aviz de conformitate al Comisiei Federale de Comunicații (FCC): Aviz privind frecvența radio
Acest dispozitiv respectă partea 15 din regulile FCC. Funcționarea este supusă următoarelor două condiții:
- Acest dispozitiv nu poate provoca interferențe dăunătoare.
- Acest dispozitiv trebuie să accepte orice interferențe primite, inclusiv interferențele care pot provoca o funcționare nedorită.
Notă: Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital de Clasa A, în conformitate cu partea 15 din regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe dăunătoare comunicațiilor radio. Cu toate acestea, nu există nicio garanție că interferențele nu vor apărea într-o anumită instalație. Dacă acest echipament provoacă interferențe dăunătoare recepției radio sau de televiziune, ceea ce poate fi determinat prin oprirea și pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferențele prin una sau mai multe dintre următoarele măsuri:
- Reorientați sau relocați antena de recepție.
- Măriți distanța dintre echipament și receptor.
- Conectați echipamentul la o priză de pe un circuit diferit de cel la care este conectat receptorul.
- Consultați dealerul sau un tehnician radio/TV cu experiență pentru ajutor.
Declarație de conformitate EN 55 022
Prin prezenta se certifică faptul că switch-ul Ethernet Gigabit NETGEAR Model GS108 este protejat împotriva generării de interferențe radio în conformitate cu aplicarea Directivei Consiliului 89/336/CEE, articolul 4a. Conformitatea este declarată prin aplicarea EN 55 022 Class A (CISPR 22).
Reglementări privind interferențele radio ale Departamentului Canadian de Comunicații
Acest aparat digital (switch Ethernet Gigabit NETGEAR Model GS108) nu depășește limitele de Clasa A pentru emisiile de zgomot radio de la aparatele digitale, așa cum sunt prevăzute în Reglementările privind interferențele radio ale Departamentului Canadian de Comunicații.
Asistență tehnică
Vă rugăm să consultați cardul de informații de asistență care a fost livrat împreună cu produsul dumneavoastră.
Înregistrându-vă produsul la www.NETGEAR.com/register, vă putem oferi asistență tehnică de specialitate mai rapidă și notificări oportune privind actualizările de produse și software.
NETGEAR, INC.
Informații de asistență
Telefon: 1-888-NETGEAR (Numai pentru SUA și Canada)
Pentru alte țări, consultați cardul dumneavoastră de informații de asistență.
E-mail: Support@NETGEAR.com
Website: www.NETGEAR.com
© 2002 de NETGEAR, Inc. Toate drepturile rezervate.
NETGEAR și Auto Uplink sunt mărci comerciale sau mărci comerciale înregistrate ale NETGEAR, Inc. în Statele Unite și/sau în alte țări.
Alte nume de mărci și produse sunt mărci comerciale sau mărci comerciale înregistrate ale deținătorilor respectivi.
Informațiile pot fi modificate fără notificare prealabilă.
Referințe
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Manualul switch-ului NETGEAR ProSafe GS108 cu 8 porturi
