Manuali i Switch-it NETGEAR ProSafe GS108 me 8 Porta

Hyrje

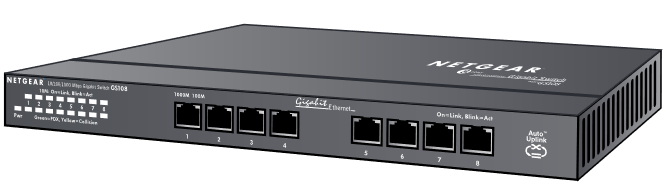

NETGEAR^® 8-Port Gigabit Ethernet Switch Model GS108 ju ofron një switch me kosto të ulët, të besueshëm dhe me performancë të lartë për të lidhur deri në tetë pajisje të ndryshme të aktivizuara me Ethernet (siç janë kompjuterët, serverët e skedarëve dhe ruterët) me shpejtësi të madhe Gigabit Ethernet.

GS108 Gigabit Ethernet Switch ju mundëson të ndërtoni një rrjet të vogël që ju jep akses 10, 100 ose 1000 Mbps në pajisje të tjera në rrjet. Ai ofron një lidhje të plotë, të dedikuar 1000 (ose 100, ose 10 Mbps) midis dy pajisjeve. Nëse një pajisje ka aftësi full-duplex, switch-i GS108 ofron një lidhje 2000 Mbps (ose 200, ose 20 Mbps). Kjo do të thotë që GS108 mund të lëvizë menjëherë edhe skedarë shumë të mëdhenj në të gjithë rrjetin tuaj. Si një përfitim shtesë, ky switch funksionon si me kompjuterët Windows ashtu edhe me Macintosh.

Kabllot Ethernet vijnë ose si kabllo të drejtpërdrejta ose si kabllo crossover—në varësi të faktit nëse po lidheni me një pajisje (kompjuter, server ose printer) ose pajisje rrjeti (hub, switch ose ruter). Me veçorinë Auto Uplink™, nuk keni pse të shqetësoheni se cilin përdorni. Çdo port në switch-in GS108 konfigurohet automatikisht në mënyrë korrekte kur futni kabllon e një pajisjeje.

Nëse keni një problem me switch-in tuaj, NETGEAR ofron mbështetje teknike 24 orë në ditë dhe 7 ditë në javë në ueb (www.NETGEAR.com), me e-mail (support@NETGEAR.com) dhe me telefon (shihni kartën e informacionit të mbështetjes të ofruar për numrat e telefonit).

Përmbledhje e Instalimit

Koha e Vlerësuar: 5–10 minuta

1. Shpaketoni kutinë dhe verifikoni përmbajtjen.
2. Përgatituni për të instaluar switch-in.
3. Instaloni switch-in dhe lidhni pajisjet e tjera.

Kur të hapni kutinë, verifikoni që keni marrë gjithçka. Paketa përfshin:

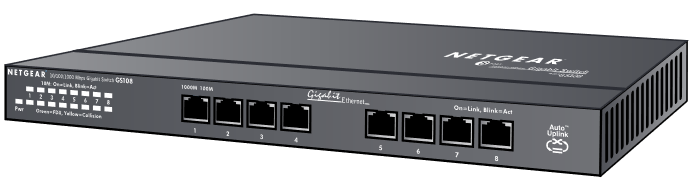

• 8-Port Gigabit Ethernet Switch GS108

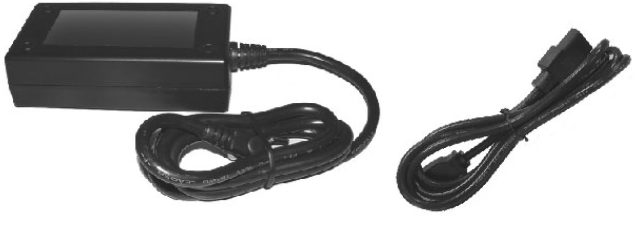

• Adaptor energjie AC
• Vida për montim në mur
• GS108 Installation Guide (ky dokument)
• Kartë garancie dhe regjistrimi
• Kartë informacioni mbështetjeje

Nëse nuk i keni të gjitha ato që janë renditur më sipër, shihni kartën e informacionit të mbështetjes për informacionin e kontaktit. Nëse ju mungon vetë karta e informacionit të mbështetjes, merrni informacionin e kontaktit në www.NETGEAR.com në zonën e Shërbimit të Klientit

Përgatituni për të Instaluar Switch-in

Vendosni se ku doni ta vendosni switch-in. Gjeni një sipërfaqe të sheshtë horizontale — siç është një tavolinë, një tryezë ose një raft. Switch-i vjen me vida për montim në mur. Jeni të mirëpritur të përdorni vidat nëse doni ta varni switch-in në një hapësirë të hapur në një mur.

Sigurohuni që vendndodhja e zgjedhur të jetë:

• Jo në rrezet e diellit direkte ose afër një ngrohësi ose ventilimi ngrohjeje.
• Jo e mbushur ose e mbipopulluar. Duhet të ketë të paktën 2 inç (5 cm) hapësirë të pastër në të gjitha anët e switch-it.
• E ajrosur mirë (sidomos nëse është në një dollap).

Gjithashtu, do t'ju duhet një kabllo Ethernet Kategoria 5 (Cat 5) me lidhës RJ-45 për çdo pajisje që dëshironi të lidhni me switch-in. Çdo kabllo Ethernet duhet të jetë më pak se 328 këmbë (100 metra).

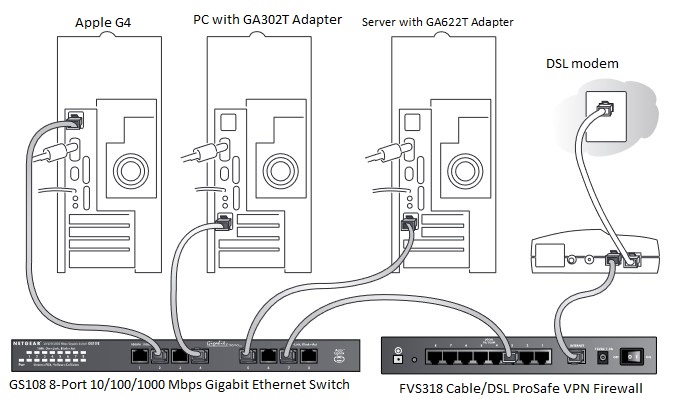

Instaloni Switch-in dhe Lidhni Pajisjet e Tjera

1. Vendoseni switch-in në një sipërfaqe të sheshtë ose kapeni në vida.
2. Për çdo pajisje, futni një skaj të një kablloje Ethernet në portën në pajisje dhe futni skajin tjetër në një nga portat Ethernet në switch.
3. Lidhni kordonin e adaptorit të energjisë në pjesën e pasme të switch-it dhe më pas futeni adaptorin në një burim energjie (siç është një prizë muri ose një shirit energjie).

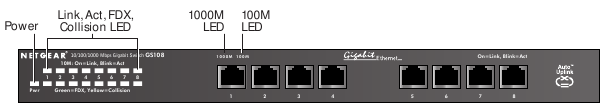

LED-i përkatës i lidhjes për çdo pajisje të lidhur dhe Model GS108 8-Port 10/100/1000 Mbps Gigabit Ethernet Switch të ndezur duhet të ndriçojë dhe të pulsojë kur ndodh aktiviteti. Nëse lidhja është 1,000 Mbps ose 100 Mbps, LED-i në fole RJ-45 do të ndriçojë. Nëse lidhja është 10 Mbps, LED-i 10M në anën e majtë të panelit të përparmë do të ndriçojë.

Shënim: Nëse ndonjë dritë nuk funksionon siç tregohet, shkoni te seksioni Zgjidhja e Problemeve.

Zgjidhja e Problemeve

Drita e energjisë nuk është e ndezur

Switch-i nuk ka energji.

• Sigurohuni që kordoni i energjisë të jetë i lidhur siç duhet me switch-in.
• Sigurohuni që adaptori i energjisë të jetë i lidhur siç duhet me një prizë funksionale. Nëse është në një shirit energjie, sigurohuni që shiriti i energjisë të jetë i ndezur. Nëse priza kontrollohet nga një çelës ndriçimi, sigurohuni që çelësi të jetë në pozicionin e ndezur.
• Sigurohuni që po përdorni adaptorin e energjisë NETGEAR të furnizuar me switch-in tuaj.

Drita e numrit të portit nuk është e ndezur për një pajisje të lidhur ose qëndron e ndezur vazhdimisht

Ka një problem me lidhjen e harduerit.

• Sigurohuni që lidhësit e kabllit të jenë futur mirë në switch dhe në pajisje.
• Sigurohuni që pajisja e lidhur të jetë e ndezur.
• Nëse kablloja Ethernet është e lidhur me një NIC ose adaptor tjetër Ethernet, sigurohuni që karta ose adaptori të jetë instaluar siç duhet dhe të funksionojë.
• Sigurohuni që kablloja të jetë më pak se 328 këmbë (100 metra).

Specifikimet Teknike

Deklarata e Kushteve

Në interes të përmirësimit të dizajnit të brendshëm, funksionit operacional dhe/ose besueshmërisë, NETGEAR rezervon të drejtën të bëjë ndryshime në produktin e përshkruar në këtë dokument pa njoftim.

NETGEAR nuk merr përsipër asnjë përgjegjësi që mund të ndodhë për shkak të përdorimit ose zbatimit të produktit(eve) ose paraqitjes së qarkut(eve) të përshkruar këtu.

Certifikata e Prodhuesit/Importuesit

Me këtë certifikohet se NETGEAR Model GS108 Gigabit Ethernet Switch është shtypur në përputhje me kushtet e përcaktuara në BMPT-AmtsblVfg 243/1991 dhe Vfg 46/1992. Megjithatë, funksionimi i disa pajisjeve (për shembull, transmetuesit e provës) në përputhje me rregulloret mund t'i nënshtrohet kufizimeve të caktuara. Ju lutemi referojuni shënimeve në udhëzimet e funksionimit.

Zyra Federale për Miratimet e Telekomunikacionit është njoftuar për vendosjen e kësaj pajisjeje në treg dhe i është dhënë e drejta për të testuar serinë për pajtueshmëri me rregulloret.

Njoftimi i Pajtueshmërisë së Komisionit Federal të Komunikimeve (FCC): Njoftimi i Frekuencës Radio

Kjo pajisje përputhet me pjesën 15 të Rregullave të FCC. Funksionimi i nënshtrohet dy kushteve të mëposhtme:

• Kjo pajisje mund të mos shkaktojë ndërhyrje të dëmshme.
• Kjo pajisje duhet të pranojë çdo ndërhyrje të marrë, duke përfshirë ndërhyrjet që mund të shkaktojnë funksionim të padëshiruar.

Shënim: Kjo pajisje është testuar dhe është gjetur se përputhet me kufijtë për një pajisje dixhitale të Klasit A, në përputhje me pjesën 15 të Rregullave të FCC. Këto kufij janë krijuar për të ofruar mbrojtje të arsyeshme kundër ndërhyrjeve të dëmshme në një instalim rezidencial. Kjo pajisje gjeneron, përdor dhe mund të rrezatojë energji të frekuencës radio dhe, nëse nuk instalohet dhe përdoret në përputhje me udhëzimet, mund të shkaktojë ndërhyrje të dëmshme në komunikimet radio. Megjithatë, nuk ka asnjë garanci që ndërhyrja nuk do të ndodhë në një instalim të veçantë. Nëse kjo pajisje shkakton ndërhyrje të dëmshme në marrjen e radios ose televizionit, e cila mund të përcaktohet duke fikur dhe ndezur pajisjen, përdoruesi inkurajohet të përpiqet të korrigjojë ndërhyrjen me një ose më shumë nga masat e mëposhtme:

• Riorientoni ose zhvendosni antenën marrëse.
• Rrisni ndarjen midis pajisjes dhe marrësit.
• Lidhni pajisjen në një prizë në një qark të ndryshëm nga ai në të cilin është lidhur marrësi.
• Konsultohuni me shitësin ose një teknik radio/TV me përvojë për ndihmë.

Deklarata e Konformitetit EN 55 022

Kjo është për të certifikuar se NETGEAR Model GS108 Gigabit Ethernet Switch është i mbrojtur kundër gjenerimit të ndërhyrjeve radio në përputhje me zbatimin e Direktivës së Këshillit 89/336/EEC, Neni 4a. Konformiteti deklarohet me zbatimin e EN 55 022 Klasa A (CISPR 22).

Rregulloret e Departamentit Kanadez të Komunikimeve për Ndërhyrjet Radio

Ky aparat dixhital (NETGEAR Model GS108 Gigabit Ethernet Switch) nuk i kalon kufijtë e Klasës A për emetimet e zhurmës radio nga aparatet dixhitale siç përcaktohet në Rregulloret e Ndërhyrjeve Radio të Departamentit Kanadez të Komunikimeve.

Mbështetje Teknike

Ju lutemi referojuni kartës së Informacionit të Mbështetjes që u dërgua me produktin tuaj.

Duke regjistruar produktin tuaj në www.NETGEAR.com/register, ne mund t'ju ofrojmë mbështetje teknike më të shpejtë nga ekspertët dhe njoftime në kohë për përmirësimet e produkteve dhe softuerit.

NETGEAR, INC.

Informacioni i Mbështetjes

Telefon: 1-888-NETGEAR (Vetëm për SHBA dhe Kanada)
Për vende të tjera shihni kartën tuaj të Informacionit të Mbështetjes.
E-mail: Support@NETGEAR.com
Faqja e internetit: www.NETGEAR.com

© 2002 nga NETGEAR, Inc. Të gjitha të drejtat e rezervuara.

NETGEAR dhe Auto Uplink janë marka tregtare ose marka tregtare të regjistruara të NETGEAR, Inc. në Shtetet e Bashkuara dhe/ose vende të tjera.

Emrat e tjerë të markave dhe produkteve janë marka tregtare ose marka tregtare të regjistruara të mbajtësve të tyre përkatës.

Informacioni mund të ndryshojë pa njoftim.
