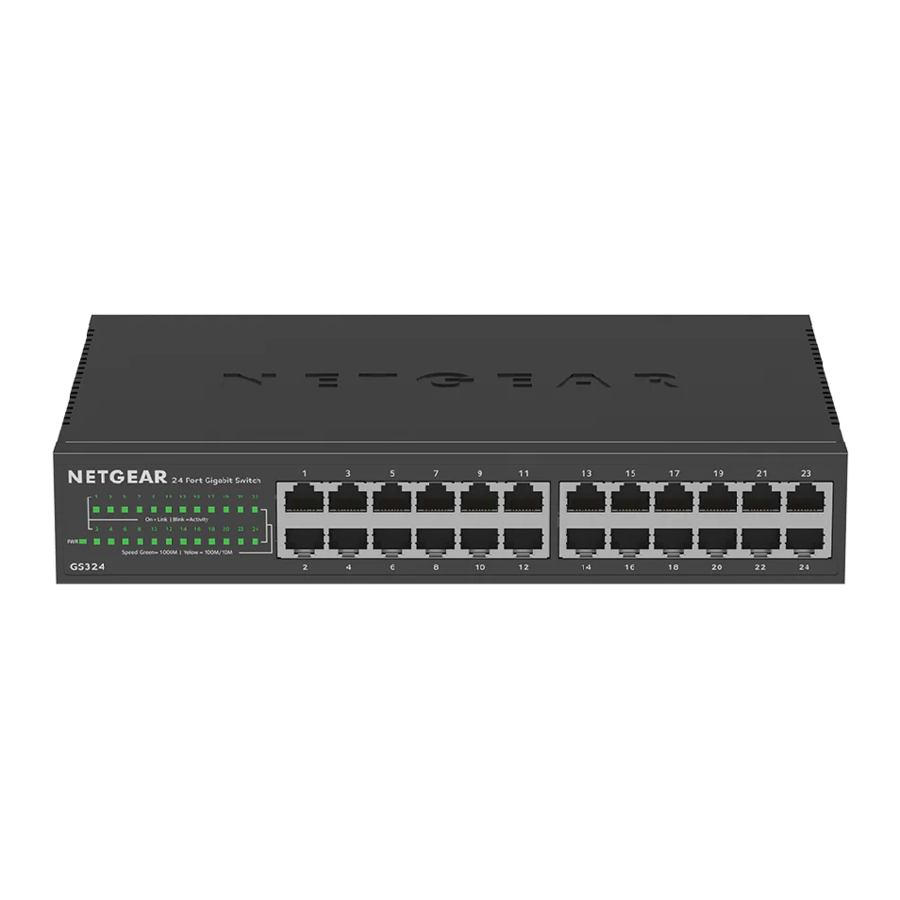

NETGEAR GS324v2 - Manual i Switch-it të paadministruar 24-Port Gigabit Ethernet
Përmbajtja e paketës
- NETGEAR 24-Port Gigabit Ethernet Unmanaged Switch Model GS324v2 (NETGEAR 24-Port Gigabit Ethernet Switch i paadministruar Modeli GS324v2)
- Kordoni i rrymës (ndryshon sipas rajonit)
- Mbajtëse dhe vida për montimin në raft
- Vida për montimin në mur
- Jastëkë gome për këmbët
- Udhëzues instalimi
Regjistro pajisjen
- Nga një kompjuter ose pajisje celulare që është e lidhur me internetin, vizitoni my.netgear.com.
- Hyni në llogarinë tuaj NETGEAR.
SHËNIM: Nëse nuk keni një llogari falas NETGEAR, mund të krijoni një të tillë.
Shfaqet faqja Produktet e mia. - Nga menyja në të majtë, zgjidhni Register a Product (Regjistro një Produkt).
- Në fushën Serial Number (Numri Serial), shkruani numrin serial të switch-it tuaj.
Numri serial është 13 shifra i gjatë. Ai është i printuar në etiketën e switch-it. - Nga menyja Date of Purchase (Data e Blerjes), zgjidhni datën kur e keni blerë switch-in.
- Klikoni butonin REGISTER (REGJISTRO).
Switch-i juaj është i regjistruar në llogarinë tuaj NETGEAR.
Një email konfirmimi dërgohet në adresën tuaj të emailit të llogarisë NETGEAR.
Lidhni pajisjet
Lidhje shembull
Ky switch është projektuar vetëm për përdorim të brendshëm. Nëse dëshironi ta lidhni atë me një pajisje të vendosur jashtë, pajisja e jashtme duhet të jetë e tokëzuar siç duhet dhe e mbrojtur nga goditjet, dhe ju duhet të instaloni një mbrojtës Ethernet nga goditjet në linjë midis switch-it dhe pajisjes së jashtme. Dështimi për ta bërë këtë mund të dëmtojë switch-in.
Përpara se ta lidhni këtë switch me kabllot ose pajisjet e jashtme, shihni https://kb.netgear.com/000057103 për informacion mbi sigurinë dhe garancinë.
Lidhu me rrymën
Kontrollo statusin
| Power LED (LED-i i rrymës) | Port Link and Activity LED (LED-i i Lidhjes dhe Aktivitetit të Portit) (një LED i numëruar për secilin port) | Port Speed LED (LED-i i Shpejtësisë së Portit) (një LED katror për secilin port) | |||
 | I ndezur (jeshile e plotë) |  | Lidhje (jeshile e plotë) |  | Lidhje 1000 Mbps (jeshile e plotë) |
 | I fikur (fikur) |  | Aktivitet (jeshile që pulson) |  | Lidhje 100/10 Mbps (e verdhë e plotë) |
 | Pa lidhje (fikur) | ||||
Ngjitni pajisjen në mur
Për të ngjitur switch-in në një mur, ju nevojiten vidat për montimin në mur që janë të furnizuara me switch-in. Këto vida janë 6.3 mm në diametër, 27 mm në gjatësi.
Switch-i duhet të montohet horizontalisht, me portet ose në fund ose në krye të switch-it. Mos e montoni vertikalisht.
Për të ngjitur switch-in në një mur:
- Gjeni katër vrimat e montimit në panelin e poshtëm të switch-it.
- Shënoni dhe shponi katër vrima në mur aty ku dëshironi të montoni switch-in.
Ju duhet ta montoni switch-in horizontalisht. Katër vrimat duhet të jenë në një distancë të saktë prej 3.94 in. (100 mm) nga njëra-tjetra në mënyrë që të formojnë një katror ku çdo anë është 3.94 in. (100 mm). - Futni spirancat e furnizuara në mur dhe shtrëngoni vidat e furnizuara me një kaçavidë Phillips nr. 2.
Lini rreth 0.15 in. (4 mm) të secilës vidë që del nga muri në mënyrë që të mund të futni vidat në vrimat në panelin e poshtëm. - Vendoseni switch-in në mënyrë që vrimat e montimit të jenë drejtpërdrejt mbi vida, dhe rrëshqisni switch-in poshtë derisa maja e secilës vrimë montimi të ulet drejtpërdrejt mbi vidë, duke e kyçur switch-in në mënyrë të sigurt.
Instaloni pajisjen në një raft
Për të instaluar switch-in në një raft, ju nevojiten mbajtëset dhe vidat për montimin në raft që janë të furnizuara me switch-in.
Për të instaluar switch-in në një raft:
- Ngjitni mbajtëset e montimit të furnizuara në anën e switch-it.
Futni vidat e ofruara në paketën e produktit përmes secilës mbajtëse dhe në vrimat e montimit të mbajtëses në switch. - Shtrëngoni vidat me një kaçavidë Phillips nr. 2 për të siguruar secilën mbajtëse.
- Rreshtoni vrimat e montimit në mbajtëse me vrimat në raft, dhe futni dy vida me kokë të rrumbullakët me rondele najloni përmes secilës mbajtëse dhe në raft.
- Shtrëngoni vidat me një kaçavidë Phillips nr. 2 për të siguruar mbajtëset e montimit në raft.
Specifikimet
| Specifikimi | Përshkrimi |
| Ndërfaqet e rrjetit | Konektor RJ-45 për 1000BASE-T, 100BASE-TX dhe 10BASE-T |
| Porte | 24 |
| Kabllo rrjeti | Ne rekomandojmë që të përdorni kabllo të Kategorisë 5e (Cat 5e) ose kabllo me vlerësim më të lartë për lidhjet Gigabit Ethernet. |
| Hyrja e rrymës AC | 100-240VAC 50/60 Hz, 0.7A |
| Konsumi i energjisë | 12.1W maks. |
| Pesha | 2.67 lb. (1.21 kg) |
| Përmasat (G x Th x L) | 9.92 x 7.09 x 1.73 in (252 x 180 x 44 mm) |
| Temperatura e funksionimit | 32–104°F (0–40°C) |
| Lagështia e funksionimit | 10%–90% lagështi relative, pa kondensim |
| Temperatura e ruajtjes | –4 deri në 158°F (–20 deri në 70°C) |
| Lagështia e ruajtjes | 5 deri në 95% lagështi relative, pa kondensim |
| Lartësia maksimale e funksionimit dhe ruajtjes | 10,000 ft. (3,000 m) |
| Certifikimet dhe pajtueshmëria elektromagnetike | CE, FCC Part 15 Class A, ISED Class A, RCM, VCCI, BSMI, KC |
| Certifikimet e sigurisë | CB, CE LVD, RCM, BSMI, CSA |
Mbështetje dhe Komunitet
Vizitoni netgear.com/support për të marrë përgjigje për pyetjet tuaja dhe për të hyrë në shkarkimet më të fundit.
Ju gjithashtu mund të shikoni Komunitetin tonë NETGEAR për këshilla të dobishme në community.netgear.com.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
NETGEAR INTERNATIONAL LTD
Floor 6, Penrose Two,
Penrose Dock, Cork,
T23 YY09, Ireland
© NETGEAR, Inc., NETGEAR dhe Logoja NETGEAR janë marka tregtare të NETGEAR, Inc. Çdo markë tregtare jo-NETGEAR përdoret vetëm për qëllime reference.
Referencat
A duhet të përdor një mbrojtës nga goditjet me pajisjen time NETGEAR Business? | Përgjigje | Mbështetja NETGEAR
Mbështetja NETGEAR | NETGEAR
Anglisht - Komunitetet NETGEAR
Shkarko manual
Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.
Shkarko NETGEAR GS324v2 - Manual i Switch-it të paadministruar 24-Port Gigabit Ethernet
